Zaciski do kabli typu cable cleats trefoil: ochrona przed zwarciem w instalacjach niskiego, średniego i wysokiego napięcia

Zaciski do kabli energetycznych do zabezpieczania przewodów i zakończeń kablowych

Uchwyty do kabli opancerzonych (SWA) w układzie trójkątnym (trefoil)

Zaciski do kabli (cable cleats) to mechaniczne uchwyty, które utrzymują kable energetyczne w stałej pozycji i przenoszą siły elektrodynamiczne powstające podczas zwarcia, chroniąc kable, zakończenia kablowe i konstrukcje wsporcze. Zaciski do kabli zapewniają określoną geometrię niezbędną do precyzyjnego utrzymania kabli zasilających dużej mocy na całej długości instalacji. Pomagają chronić kable przed nadmiernym przemieszczaniem się wywołanym przez siły zwarciowe, wibracje, przemieszczenia termiczne lub obciążenia mechaniczne, utrzymując prawidłowe odstępy i redukując naprężenia mechaniczne. Dzięki temu zaciski do kabli energetycznych nie tylko zabezpieczają same kable, ale także zmniejszają ryzyko uszkodzenia zakończeń kablowych, konstrukcji wsporczych i sąsiadujących urządzeń.

Zaprojektowane z myślą o maksymalnej elastyczności w różnych zastosowaniach, zaciski do kabli typu cable cleats trefoil mogą być stosowane do wszystkich typów kabli, w tym do kabli elektroenergetycznych jedno- i wielożyłowych, kabli opancerzonych, a w szczególności jako zaciski kablowe SWA do kabli opancerzonych stalowym drutem. W pełni przetestowane zgodnie z normą IEC 61914, te zaciski do kabli zapewniają sprawdzoną, zgodną z normami wydajność w wymagających środowiskach przemysłowych, infrastrukturalnych i energetycznych.

Zaciski do kabli do układu trójkątnego (trefoil)

Układ trójkątny (trefoil) to ułożenie trzech kabli jednożyłowych w wiązkę o przekroju trójkąta. Zaciski trefoil równoważą siły międzyfazowe i utrzymują stały odstęp między kablami nawet podczas zwarcia.
Zaciski kablowe do układu trójkątnego (trefoil) zostały zaprojektowane do czystego, powtarzalnego wiązania kabli jednożyłowych w układzie trójkątnym. Trzy kable jednożyłowe stanowią większe wyzwanie w zakresie skutecznego mocowania i kontroli mechanicznej, ponieważ siły elektromagnetyczne między fazami działają w wielu kierunkach, kable nie układają się naturalnie w stabilnej pozycji, a ich całkowita masa może zwiększać przemieszczenie.

Zaciski do kabli cable cleats do układu trójkątnego (trefoli) redukują przemieszczenia poprzez zablokowanie kabli w zrównoważonej konfiguracji sił i mechaniczne ograniczenie ruchu we wszystkich kierunkach, nawet w ekstremalnych warunkach zwarciowych. Zapewniają precyzyjne dopasowanie zarówno do kabli nieopancerzonych jak i opancerzonych. Dotyczy to także wytrzymałych zacisków do kabli SWA.

Główne zalety stosowania zacisków do kabli w układzie trójlistkowym (trefoil):

Stała geometria trefoil ogranicza ruch kabli, zapobiega ich krzyżowaniu i rozdzielaniu oraz utrzymuje stały odstęp międzyfazowy na całej długości trasy
Zrównoważone siły elektromagnetyczne podczas zwarć zmniejszają ryzyko nagłego przesunięcia bocznego
Silna retencja osiowa i boczna zabezpiecza cięższe, sztywniejsze kable, co jest szczególnie istotne w instalacjach z kablami opancerzonymi i SWA
Testowane zgodnie z normą IEC 61914, co gwarantuje, że przemieszczenie pozostaje pod kontrolą nawet w trudnych warunkach awaryjnych
Zmniejszone wibracje i zmęczenie materiału w długim okresie eksploatacji

Tabele rozmiarów zacisków kablowych

Dobierz zacisk, którego zakres średnic obejmuje zewnętrzną średnicę kabla. HellermannTyton oferuje 22 rozmiary dla średnic kabli od 23 do 128 mm w instalacjach nn, SN i WN

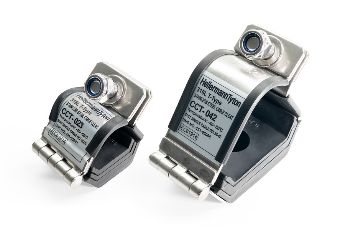

Różne rozmiary zacisków kablowych do prowadzenia w układzie trefoil

Aby działać skutecznie zacisk do kabli musi być precyzyjnie dopasowany do średnicy kabla, jego konstrukcji oraz metody instalacji. Prawidłowy rozmiar gwarantuje, że kabel jest unieruchomiony bez ryzyka jego uszkodzenia. Zacisk, który jest zbyt mały, może ściskać lub deformować izolację, natomiast zbyt duży dopuszcza luz, zmniejszając zdolność kontrolowania sił podczas zwarć. Jest to szczególnie krytyczne w przypadku opancerzonych zacisków do kabli oraz zacisków typu swa.

HellermannTyton oferuje zaciski do kabli typu trefoil w 22 zdefiniowanych wariantach rozmiarowych, obejmujących średnice kabli od 23 do 128 mm dla instalacji niskiego, średniego i wysokiego napięcia. Poniższa tabela zawiera wymiary zacisków i pomaga dobrać odpowiedni zacisk do kabli dla danej średnicy przewodu.

Produkt	Szerokość	Wysokość	Minimalna średnica wiązki	Maksymalna średnica wiązki
Zacisk do kabli trefoil 23 mm	82	79	18	23
Zacisk do kabli trefoil 28 mm	93	84	23	28
Zacisk do kabli trefoil 32 mm	99	91	27	32
Zacisk do kabli trefoil 35 mm	103	96	30	35
Zacisk do kabli trefoil 38 mm	107	101	33	38
Zacisk do kabli trefoil 42 mm	116	109	36	42
Zacisk do kabli trefoil 46 mm	119	118	40	46
Zacisk do kabli trefoil 50 mm	126	121	44	50
Zacisk do kabli trefoil 58 mm	143	134	51	58
Zacisk do kabli trefoil 62 mm	152	141	55	62
Zacisk do kabli trefoil 66 mm	161	148	59	66
Zacisk do kabli trefoil 70 mm	169	155	63	70
Zacisk do kabli trefoil 74 mm	178	161	67	74
Zacisk do kabli trefoil 78 mm	186	168	71	78
Zacisk do kabli trefoil 82 mm	195	175	74	82
Zacisk do kabli trefoil 85 mm	202	180	77	85
Zacisk do kabli trefoil 88 mm	208	185	82	88
Zacisk do kabli trefoil 96 mm	225	199	88	96
Zacisk do kabli trefoil 103 mm	240	210	96	103
Zacisk do kabli trefoil 111 mm	258	224	103	111
Zacisk do kabli trefoil 119 mm	275	237	111	119
Zacisk do kabli trefoil 128 mm	295	265	119	128

Dobierz właściwy zacisk do kabli, korzystając z tabeli maksymalnych prądów zwarciowych

Po wybraniu odpowiedniego rozmiaru zacisków kablowych należy sprawdzić, czy zainstalowany system jest w stanie bezpiecznie wytrzymać siły zwarciowe. Poniższa tabela przedstawia maksymalny szczytowy prąd zwarciowy, jaki może wytrzymać instalacja kablowa zabezpieczona odpowiednimi zaciskami do kabli.

Odporność jednożyłowych przewodów na zwarcia
Maksymalny rozstaw zacisków do kabli (mm)	Odległość między środkami przewodów (mm)
Maksymalny rozstaw zacisków do kabli (mm)	23	25	27	29	31	33	35	37	39	41	43	45	47	49	51	53	55	57	59	61
mm	Szczyt IP (KA)
255	168	175	182	189	195	201	207	213	219	224	230	235	240	245	250	255	260	265	269	274
300	145	152	158	163	169	174	180	185	190	194	199	204	208	212	217	221	225	229	233	237
450	119	124	129	133	138	142	146	151	155	159	162	166	170	173	177	180	184	187	190	194
600	103	107	111	115	119	123	127	130	134	137	141	144	147	150	153	156	159	162	165	168
675	97	101	105	109	112	116	119	123	126	129	133	136	139	141	144	147	150	153	155	158
900	84	87	91	94	97	100	103	106	109	112	115	117	120	122	125	127	130	132	134	137

FAQ – Najczęściej zadawane pytania

Jak stosować zaciski do kabli typu cable cleats?

Zacisk do kabli służy do stabilnego mocowania przewodów do konstrukcji wsporczej, dzięki czemu pozostają one bezpiecznie na swoim miejscu podczas normalnej pracy oraz w warunkach awaryjnych, takich jak zwarcia. Aby prawidłowo zastosować zacisk do kabli, wykonaj następujące kroki:

Upewnij się, że zacisk pasuje do typu i średnicy instalowanego kabla
Zamocuj zacisk kablowy do solidnej konstrukcji, takiej jak elementy stalowe, beton, drabinka kablowa lub szyna montażowa
Umieść kable w korpusie zacisku i wyrównaj je zgodnie z wymaganym układem
Zamknij i dokręć elektryczny zacisk do kabli

Do jakich typów kabli można stosować zaciski kablowe?

Zaciski do kabli mogą być stosowane do wszystkich rodzajów przewodów, w tym kabli jedno- i wielożyłowych, kabli opancerzonych i SWA, a także kabli zasilających niskiego (nn), średniego (SN) i wysokiego napięcia (WN).

Jak wybrać odpowiedni zacisk do kabli?

Wybór właściwego zacisku do kabli zależy od średnicy przewodu, typu kabla, metody instalacji, warunków otoczenia oraz wymaganej odporności na prądy zwarciowe.

Czy zaciski do kabli są wymagane przez normy IEC?

Normy IEC nie nakazują wprost stosowania konkretnych zacisków do kabli, jednak międzynarodowe normy instalacyjne wymagają, aby kable były bezpiecznie podparte i mechanicznie unieruchomione w celu wytrzymania naprężeń, w szczególności sił elektrodynamicznych powstających podczas zwarć. W efekcie zaciski do kabli typu cable cleats są najbardziej praktycznym i powszechnie akceptowanym rozwiązaniem. Norma IEC 61914 to dedykowany standard dla zacisków kablowych, definiujący sposób ich projektowania, testowania i klasyfikacji.

Co to są kable SWA i jakie zaciski do nich stosować?

SWA (Steel Wire Armoured) to kable opancerzone stalowym drutem, odporne na uszkodzenia mechaniczne. Do ich mocowania stosuje się wytrzymałe zaciski SWA, które utrzymują kable w miejscu i przenoszą siły zwarciowe.

Z jakiego materiału wykonane są zaciski do kabli?

Zaciski do kabli produkowane są z różnych materiałów, m.in. poliamidu (nylonu), aluminium oraz stali nierdzewnej. Materiał dobiera się do warunków pracy. Do środowisk korozyjnych, zewnętrznych i morskich (offshore) zaleca się wersje ze stali nierdzewnej lub o podwyższonej odporności na korozję, a dla stref zagrożonych wybuchem dostępne są wykonania do stref Ex (ATEX).

Co ile montować zaciski do kabli (rozstaw)?

Rozstaw zacisków zależy od spodziewanego prądu zwarciowego i przekroju kabla. Im mniejszy rozstaw, tym większa odporność instalacji na siły zwarciowe. Maksymalny dopuszczalny rozstaw dla danej odporności na prąd zwarciowy odczytasz z tabeli odporności na prąd zwarciowy szczytowy zamieszczonej powyżej.

Czym różnią się zaciski do kabli od opasek kablowych?

Opaski kablowe (trytki) służą do porządkowania i wiązania lekkich wiązek przewodów. Zaciski do kabli (cable cleats) to elementy konstrukcyjne, które przenoszą duże siły elektrodynamiczne powstające podczas zwarcia w instalacjach energetycznych, dlatego są testowane zgodnie z normą IEC 61914.

Gdzie stosuje się zaciski do kabli?

Zaciski do kabli stosuje się tam, gdzie prowadzone są kable energetyczne dużej mocy: w centrach danych, energetyce i stacjach transformatorowych, kolejnictwie, tunelach, instalacjach przemysłowych oraz w odnawialnych źródłach energii (farmy fotowoltaiczne i wiatrowe), w tym w aplikacjach zewnętrznych i morskich.
