Przelotka kablowa to elastyczna tulejka, zazwyczaj okrągły pierścień z PVC, wkładana w otwór panelu lub blachy. Chroni kabel przed przetarciem o ostrą krawędź, odciąża go i ogranicza zginanie. HellermannTyton oferuje przelotki do otworów (krawędzie 0.8–6.0 mm), profile osłonowe EdgeGuard i Flexiform, przepusty odciążające, odgiętki oraz zestaw HOT Kit.
Przelotkę dobiera się według trzech wymiarów: średnicy kabla, średnicy otworu w panelu lub blasze oraz grubości panelu lub blachy. Najważniejsze grupy produktów:
Przelotki kablowe chronią przewody przed ostrymi krawędziami, stałymi obciążeniami mechanicznymi, chemikaliami i wpływem środowiska zewnętrznego.
Do małych, okrągłych otworów stosuje się przelotki, do większych lub nierównych otworów — profile osłonowe, a do odciążenia i ochrony przed zginaniem — przepusty ochronne.
Ostre krawędzie, stałe obciążenia mechaniczne, chemikalia, oddziaływanie środowiska zewnętrznego to czynniki, które uszkodzają kable. Przelotki kablowe minimalizują to ryzyko.
Gdy kable muszą przechodzić przez małe, okrągłe otwory, przelotki ograniczają ryzyko ścierania — zobacz przelotki do kabli montowane w otworach.. W większych otworach lub otworach o nierównych i ostrych krawędziach stosuje się profile osłonowe do ochrony krawędzi.

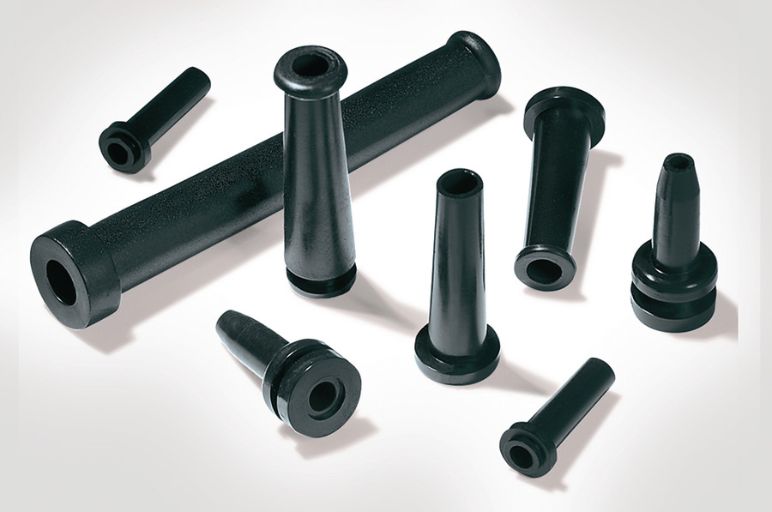

Inną formą przelotek kablowych są przepusty ochronne zakładane na końcówki kabli, które odciążają kable i chronią je od naprężeń. Przelotki chroniące kable przed zginaniem i umożliwiające ich prowadzenie bez załamań to odgiętki. Przepusty kablowe mogą łączyć ochronę przed zginaniem z odciążeniem.
Oferta obejmuje przelotki do otworów, przepusty odciążające, zestaw odgiętek i przelotek, profile osłonowe EdgeGuard oraz osłony krawędzi otworów Flexiform.
Tabela zestawia grupy produktów HellermannTyton według materiału, kluczowych parametrów i zastosowania.
|
Grupa |
Materiał |
Parametry |
Zastosowanie |
| Przelotki do otworów (serie HV) | PVC lub PVC-FR | krawędzie 0.8–6.0 mm, kolory szary i czarny, kształt okrągły lub owalny | ochrona kabli przed ścieraniem w otworach blach perforowanych lub nawiercanych |
| EdgeGuard (PS1, SM1, RA1) | miękkie PVC | trzy kształty profilu: okrągły, U i podkowa | ochrona kabli na ostrych krawędziach paneli i blach, estetyczne wykończenie krawędzi |
| Flexiform (G51P, G51N, G51T) | PE, PA6, PTFE | G51P: −30/+80°C; G51N: −60/+95°C; G51T: −60/+260°C | ochrona kabli w otworach blach i obudowach, montaż bez kleju |
| Przepusty odciążające i odgiętki (serie HV2) | PVC-FR | wysoka wytrzymałość na rozciąganie, odporność na chemikalia i środowisko | odciążenie kabla przy ciągnięciu, ochrona przed zginaniem |
| HOT Kit | PVC-FR | 100 tulejek w jednym opakowaniu | ochrona przed zginaniem, odciążenie, ochrona przed ostrymi krawędziami |

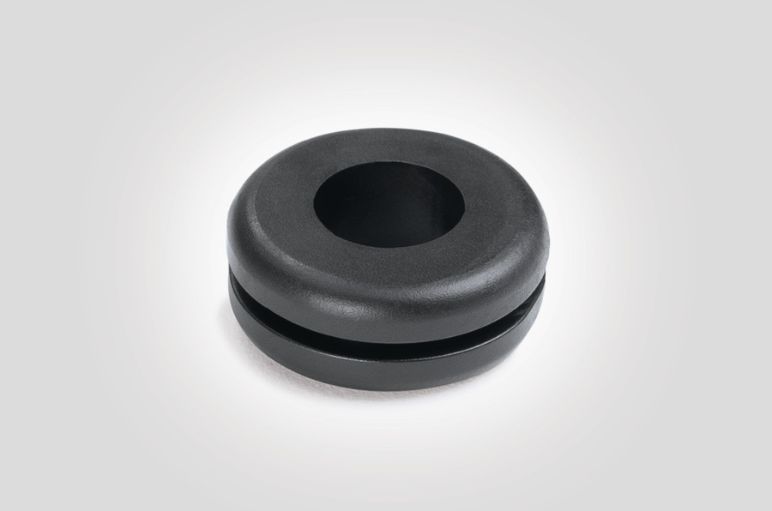

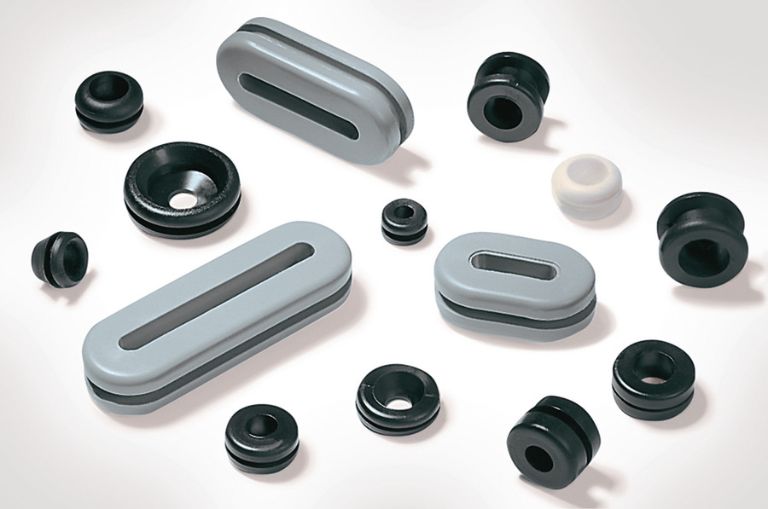

Przelotki montowane w otworach wciska się ręcznie w otwór panelu, a zabezpieczają kabel przed przetarciem o ostrą krawędź blachy.
Wszędzie tam, gdzie kable przechodzą przez otwory, stosuje się przepusty kablowe montowane w otworach, które chronią kabel i przewód przed ścieraniem na ostrych krawędziach.
Przelotki HellermannTyton montowane w otworach zapewniają ponadto:

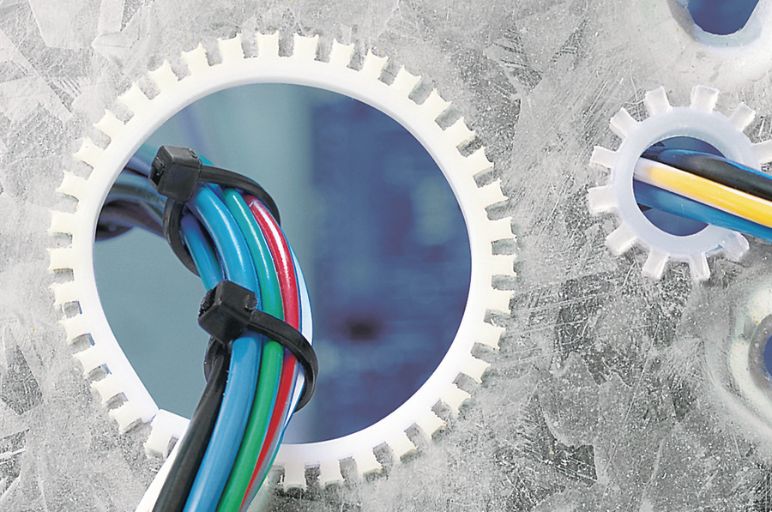

Przelotki kablowe do ochrony krawędzi otworów są dostępne w kolorach szarym i czarnym i przeznaczone do krawędzi o grubości od 0.8 do 6.0 mm.

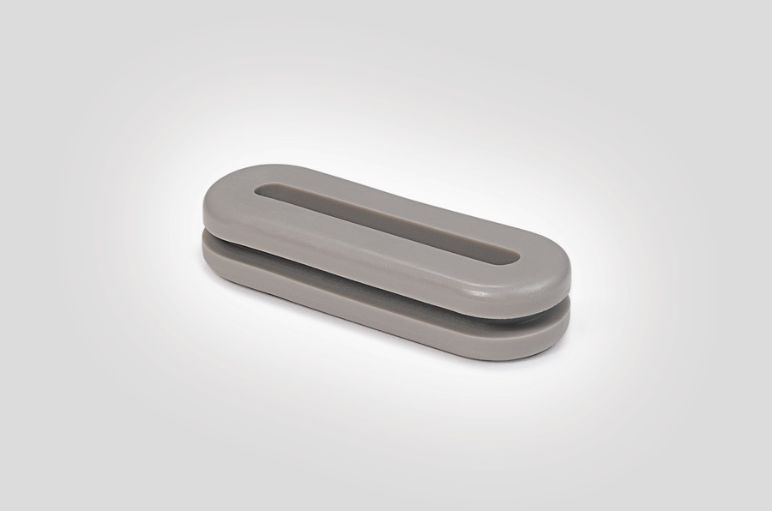

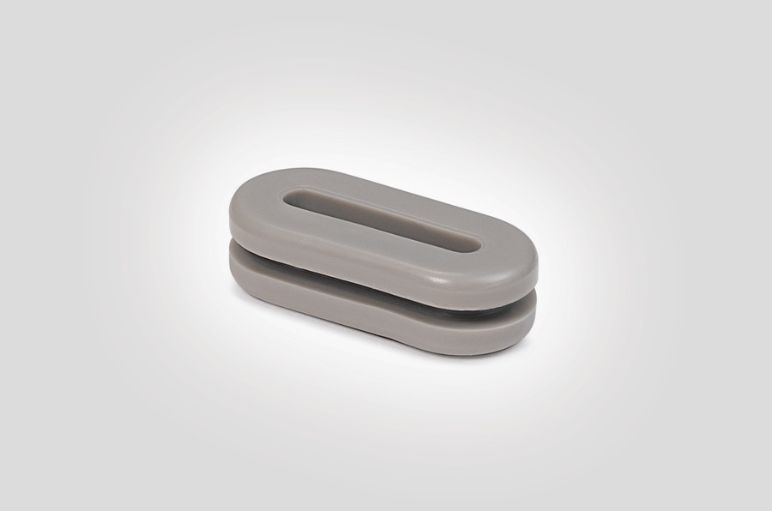

Przelotki do otworów występują w dwóch kształtach - okrągłym i owalnym. Przelotki owalne nazywane również podłużnymi, nadają się do płaskich kabli taśmowych. Przelotki wykonuje się z PVC lub uniepalnianego PVC-FR.
Do ostrych krawędzi blach i paneli służy profil EdgeGuard z miękkiego PVC, a do krawędzi otworów — profil Flexiform z PE, PA6 lub PTFE.

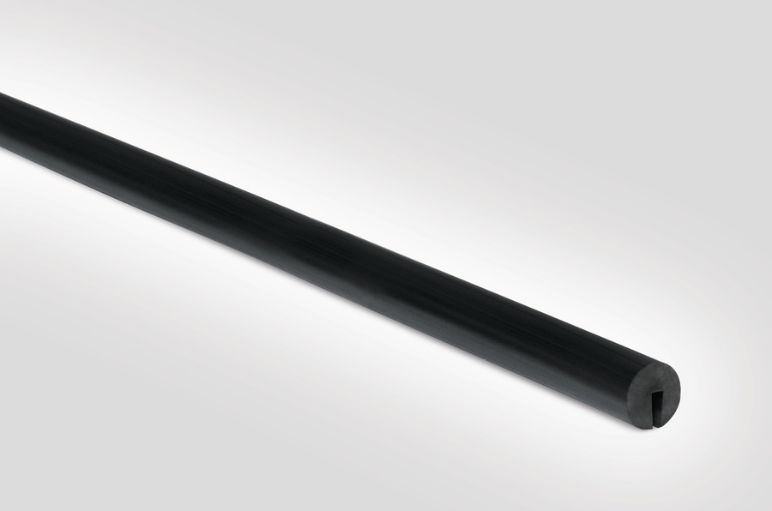

EdgeGuard to elastyczny profil osłonowy HellermannTyton, który chroni kable i przewody prowadzone przy ostrych krawędziach.

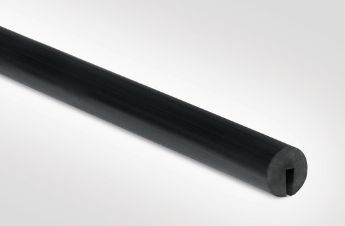

Profil EdgeGuard wykonany jest z miękkiego, elastycznego PVC, dlatego łatwo go założyć i dopasowuje się do krawędzi. Oprócz ochrony kabli EdgeGuard zapewnia estetyczne zakończenie krawędzi. Dostępne są trzy warianty:

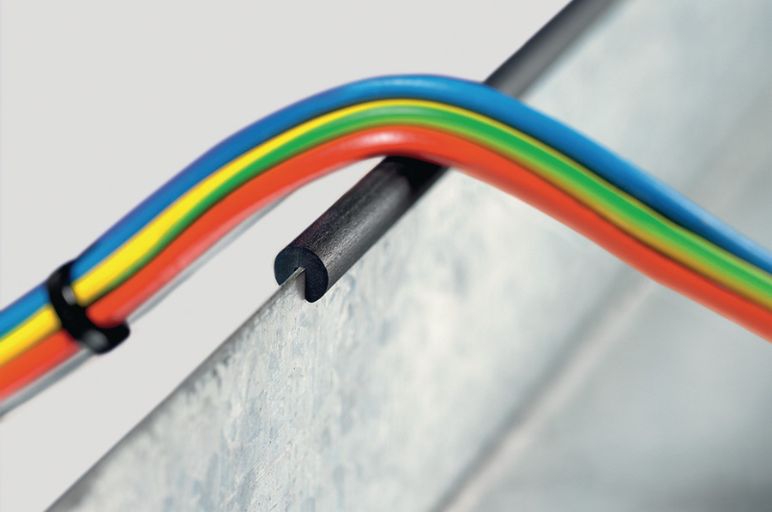

PS1 — o kształcie okrągłym
SM1 — w kształcie litery U
RA1 — w kształcie podkowy

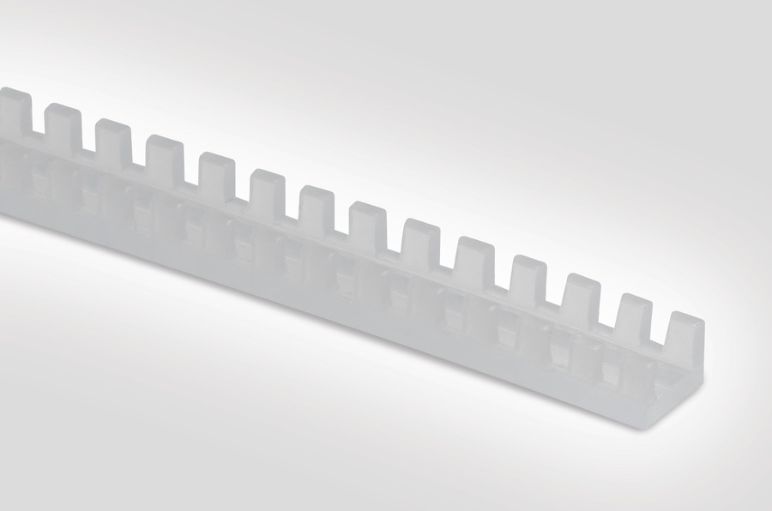

Flexiform to szczelinowy profil osłonowy HellermannTyton do ochrony kabli prowadzonych przez otwory w blachach, np. w konstrukcji obudowy lub urządzenia.
Profil Flexiform zapewnia bezpieczne i przyjazne dla materiału prowadzenie kabli w otworach o ostrych krawędziach. Właściwości Flexiform:
Flexiform dostępny jest w trzech wariantach, zależnie od materiału:
G51P — PE, -30°C/+80°C, standardowa odporność na ścieranie
G51N — PA6, -60°C/+ 95°C, wysoka odporność na ścieranie
G51T — PTFE, -60°C /+ 260°C, odporność na działanie wysokich temperatur + odporność chemiczna

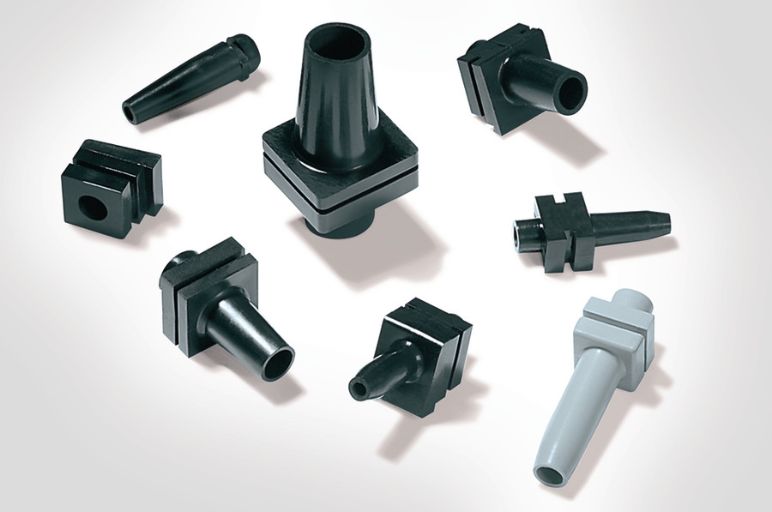

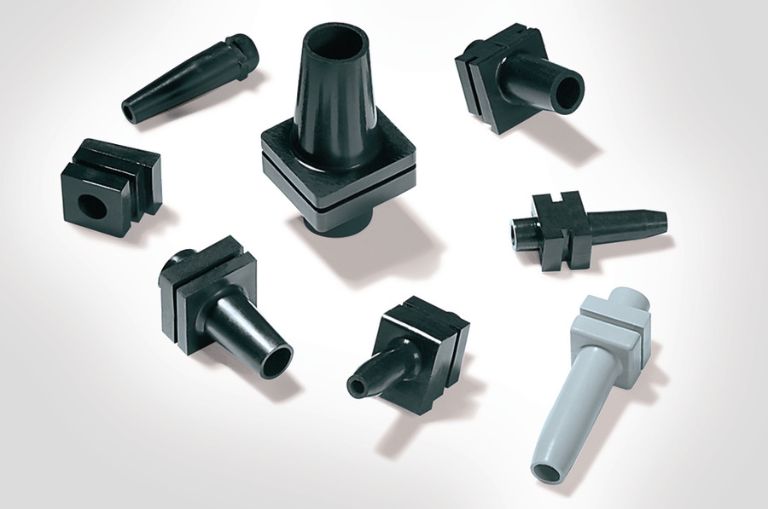

Przepusty odciążające, zwane odgiętkami odciążającymi, chronią przewody i połączenia elektryczne przed uszkodzeniem podczas ciągnięcia.
Przepusty odciążające HellermannTyton chronią przewody i połączenia elektryczne przed uszkodzeniem podczas ciągnięcia oraz przed zginaniem.
Właściwości przepustów odciążających:

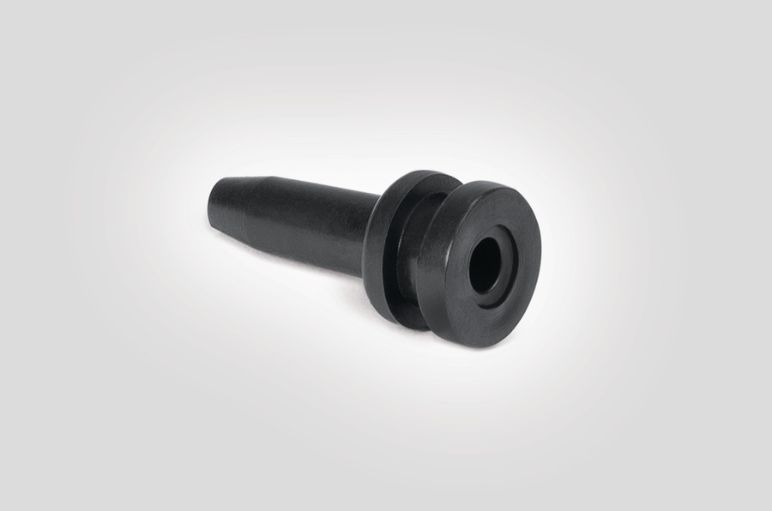

Przepusty przeciwzgięciowe stosuje się np. w gniazdkach jako mechaniczną ochronę kabli i przewodów. Część przepustów łączy dwie funkcje w jednym elemencie: przejmuje siły rozciągające działające na kabel (odciążenie) i chroni go przed zginaniem.
HOT Kit to zestaw 100 tulejek kablowych HellermannTyton do ochrony kabli przed zginaniem, redukcji naprężeń i ochrony przed ostrymi krawędziami.

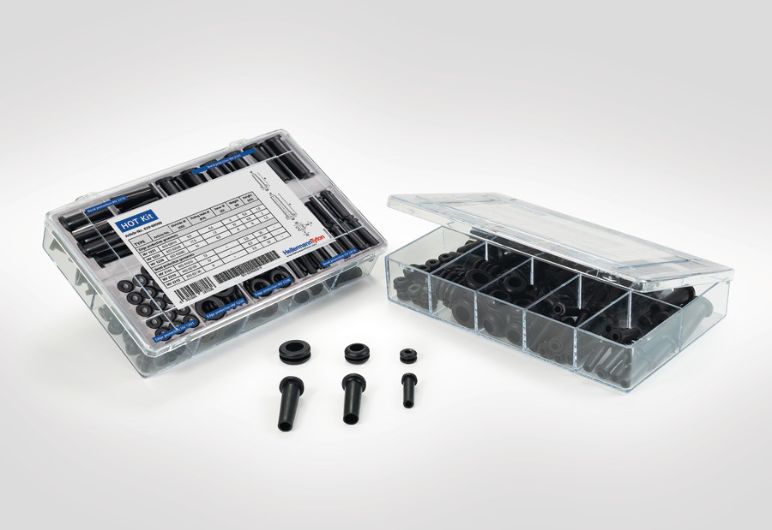

Zestaw odgiętek i przelotek HOT Kit zawiera 100 tulejek kablowych w jednym opakowaniu, do budowy, napraw i prac warsztatowych.
Wszystkie tulejki w zestawie HOT Kit są elastyczne, łatwe w obróbce i mają bardzo dobrą odporność na chemikalia i wpływy środowiska.
Przelotka chroni kabel przed przetarciem o krawędź otworu, odgiętka ogranicza zginanie, przepust odciążający przejmuje siły rozciągające, a dławnica kablowa służy do uszczelnienia i zaciśnięcia kabla w obudowie.
|
Element |
Główna funkcja |
Gdzie montowany |
| Przelotka kablowa | ochrona kabla przed przetarciem o krawędź otworu | w otworze panelu lub blachy |
| Profil osłonowy (EdgeGuard, Flexiform) | ochrona kabli na ostrych krawędziach i krawędziach otworów | na krawędzi blachy lub panelu |
| Odgiętka | ochrona kabla przed zginaniem i załamaniem | na kablu przy wyjściu z otworu lub gniazda |
| Przepust odciążający | odciążenie kabla przy ciągnięciu | na końcówce kabla |
| Dławnica kablowa | uszczelnienie i zaciśnięcie kabla w obudowie | w gwintowanym otworze obudowy |
Przelotki z oferty HellermannTyton nie zastępują dławnic tam, gdzie wymagana jest szczelność obudowy. W razie wątpliwości doradzą doradcy techniczni HellermannTyton.
Do najwyższych temperatur służy profil Flexiform G51T z PTFE (od −60°C do +260°C), a w niższych zakresach G51N z PA6 (do +95°C) i G51P z PE (do +80°C).
Zakresy temperatur przelotek z PVC i PVC-FR podaje karta produktu wybranego indeksu. Osłony z PTFE są odporne również na chemikalia. Rury osłonowe do wyższych obciążeń opisano na stronach o rurach osłonowych do przewodów i rurach karbowanych.
Odpowiedzi dotyczą zastosowania przelotek, ich montażu, doboru rozmiaru, materiałów, kształtów i temperatur pracy.
Przelotka kablowa to zazwyczaj okrągły pierścień wkładany w otwór panelu, który chroni kable przed otarciami, ścieraniem i wpływami środowiska.
Przelotka kablowa często służy po prostu do pewnego mocowania przewodu lub kabla. Przelotka zapewnia również ochronę przed zginaniem kabla i odpowiednie odciążenie.
Przelotkę kablową wciska się ręcznie w otwór panelu lub blachy, aż zatrzaśnie się na swoim miejscu.
Elastyczny materiał pozwala ścisnąć przepust, co ułatwia instalację. Specjalna konstrukcja zabezpiecza przelotkę przed wypadnięciem po zamontowaniu.
Wybór przelotki wymaga trzech wymiarów: średnicy kabla, średnicy otworu w panelu lub blasze oraz grubości panelu lub blachy.
|

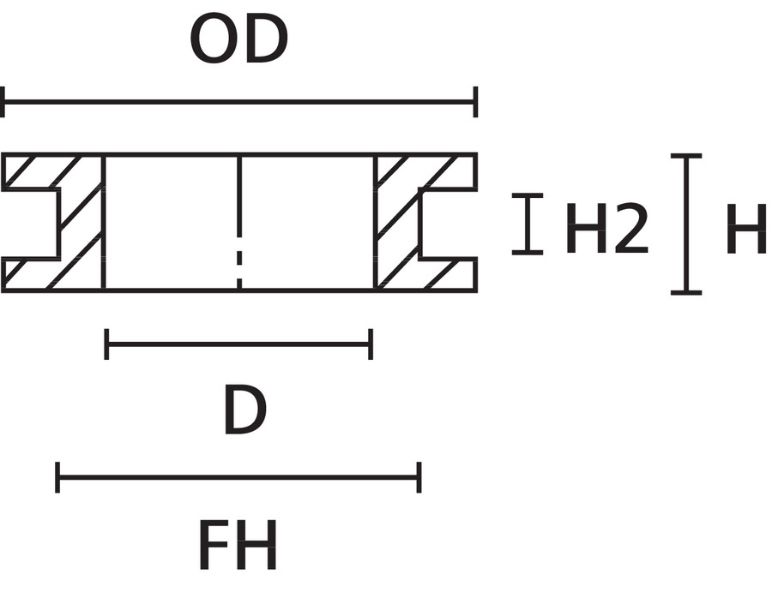

Wymiar |
Co oznacza |
Skąd wziąć wartość |
| FH | rozmiar otworu w panelu lub blasze | pomiar otworu |
| H2 | grubość panelu lub blachy | pomiar blachy (w ofercie 0.8–6.0 mm) |
| D | rozmiar otworu przelotki, zależny od średnicy kabla | średnica kabla przeprowadzanego przez przelotkę |
| H | wysokość przelotki (wymiar uzupełniający) | karta produktu |
| OD | średnica zewnętrzna przelotki (wymiar uzupełniający) | karta produktu |
Wymiary H i OD opisują całkowity rozmiar przelotki kablowej.
Przelotki do otworów wykonuje się z PVC lub PVC-FR, profil EdgeGuard z miękkiego PVC, a profile Flexiform z PE (G51P), PA6 (G51N) lub PTFE (G51T).
PVC-FR to uniepalniany wariant PVC. PTFE wytrzymuje temperatury do +260°C i jest odporny na chemikalia.
Przelotki owalne, nazywane podłużnymi, nadają się do płaskich kabli taśmowych.
Przelotki okrągłe stosuje się do kabli o przekroju okrągłym. Oba kształty są dostępne w kolorach szarym i czarnym dla krawędzi o grubości 0.8–6.0 mm.
Nie — profil Flexiform montuje się łatwo i pewnie bez użycia kleju.
Ciasno przylegająca, profilowana szyna szczelinowa utrzymuje Flexiform na krawędzi otworu.
