Obejma zaciskowa Ratchet P-Clamp do montażu kabli i węży

Obejma zaciskowa Ratchet P-Clamp usprawnia zarządzanie okablowaniem

Metalowe i plastikowe elementy mocowania przeszły ewolucję. Spójrz na obejmę zaciskową Ratchet P-Clamp!

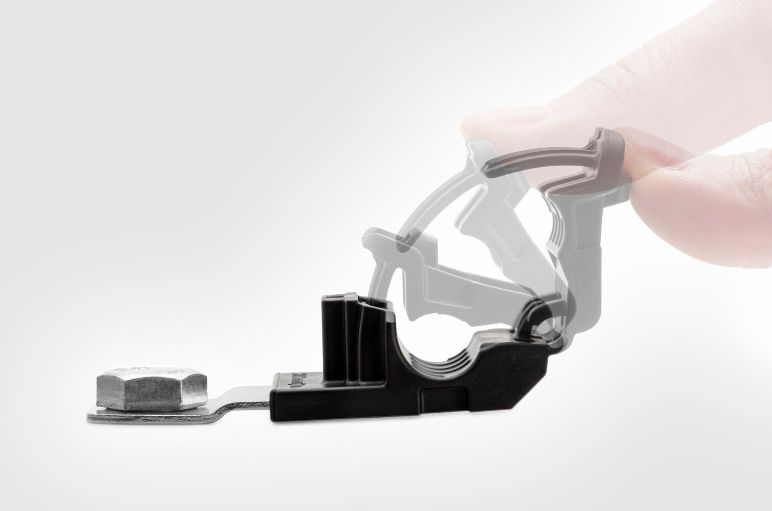

Obejma zaciskowa Ratchet P-Clamp z mechanizmem zapadkowym.

W HellermannTyton udoskonalamy obecne konwencje projektowe w zakresie mocowania kabli i przewodów. Kiedy więc otrzymaliśmy zapytanie dotyczące bardziej uniwersalnej metody montażu oraz spinania kabli i przewodów na maszynach budowlanych, stanęliśmy na wysokości zadania.

Zastosowaliśmy nasze szeroko pojęte know-how w zakresie konstrukcji opasek kablowych, by rozwiązać wszystkie ograniczenia mechaniczne, z którymi zmagali się klienci, tradycyjnej obejmy zaciskowej.

Rezultatem jest obejma zaciskowa Ratchet P-Clamp. Jest to najłatwiejsza w obsłudze, najbardziej uniwersalna i wytrzymała obejma zaciskowa do mocowania i zaciskania kabli, przewodów, rur i węży na rynku. Podobnie jak w przypadku klipsa można ją również wielokrotnie otwierać i ponownie używać. Wszystko czego potrzebujesz to śrubokręt, aby ponownie otworzyć zamknięcie. Obejma Ratchet P-Clamp może być używana setki razy.

Przegląd produktów

Design ma znaczenie. Korzyści wynikające ze stosowania obejm zaciskowych Ratchet P-Clamp

Dostosowaliśmy funkcje obejmy zaciskowej Ratchet P-Clamp do następujących wymogów użytkowych:

  • Możliwość wyboru: oddzielny etap montażu wstępnego i końcowego.
  • Łatwa instalacja: zamykanie jedną ręką.
  • Uniemożliwia zmiażdżenie przewodów: gwintowanie automatycznie dośrodkowuje wiązkę.
  • Wielokrotne otwieranie i użytkowanie: łatwe zwolnienie zapadki przy pomocy płaskiego śrubokrętu.
  • Ograniczenie zapasów części: cztery elastyczne rozmiary (o średnicy 6,2 mm - 51 mm).
  • Różnorodna konfiguracja: dostępnych wiele rozmiarów płyt montażowych.
  • Niezawodna trwałość: zastosowano odporne na promieniowanie UV i udary mechaniczne tworzywo PA66 oraz stal nierdzewną.
  • Opcje wyposażenia: miękkie wkładki i taśma do regulacji siły zaciągu dla zapewnienia powtarzalności procesu i  jakości.

Zalety

Zaleta Nr 1: można wstępnie zamocować obejmę zaciskową przed jej zamknięciem

Przy pomocy obejmy zaciskowej można teraz określić żądaną trasę dla kabli, węży lub rur nawet przed ich dostarczeniem!


Ta dwuetapowa operacja daje również możliwość rozdzielenia czynności mocowania i zaciskania – w sensie czasowym oraz pomiędzy instalatorami i wykonawcami. Obejmę zaciskową można także zamontować do wiązki przed jej instalacją.

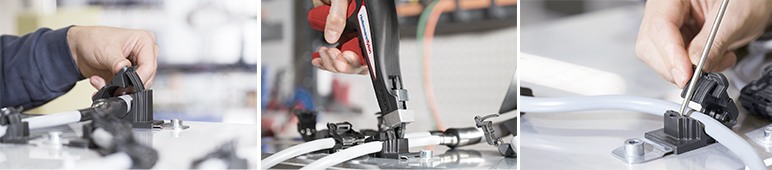

Obejmę zaciskową Ratchet P-Clamp można łatwo zamknąć jedną ręką, uzyskując optymalną średnicę. Bezpieczne zamknięcie zacisku sygnalizowane jest poprzez słyszalne kliknięcie zapadki. Film pokazuje, jak łatwa w użyciu jest obejma zaciskowa.



Obejma zaciskowa Ratchet P-Clamp spełnia również wymogi inżynierów procesu w zakresie zapewnienia jakości. Taśma do regulacji siły zaciągu oraz pistolet do opasek kablowych HellermannTyton z serii EVO – wariant opcjonalny – umożliwiają instalatorom zamykanie obejmy zaciskowej każdorazowo z zastosowaniem stałej siły zaciągu.

Zaleta Nr 2: w każdej chwili można ponownie otworzyć obejmę zaciskową dla celów konserwacji

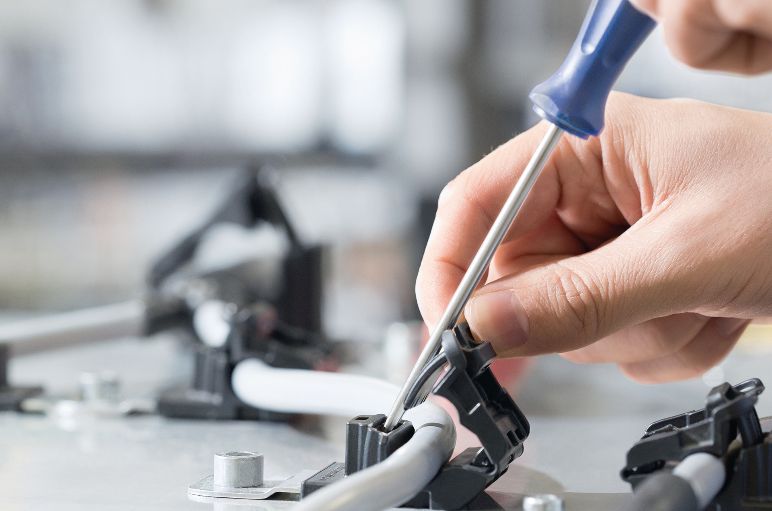

Obejmę zaciskową Ratchet  P-Clamp można w prosty sposób ponownie otworzyć

W przeciwieństwie do plastikowych obejm zaciskowych typu „omega snapper”, klipsów wciskanych lub dwuczęściowych opasek mocujących obejmę zaciskową zaprojektowano tak, by można ją było wielokrotnie otworzyć bez konieczności demontażu wiązki z miejsca mocowania.

Jest to ogromna korzyść dla monterów, zwłaszcza gdy wiązki kablowe podlegają modyfikacji lub są dostosowywane do nowych miejsc mocowania.

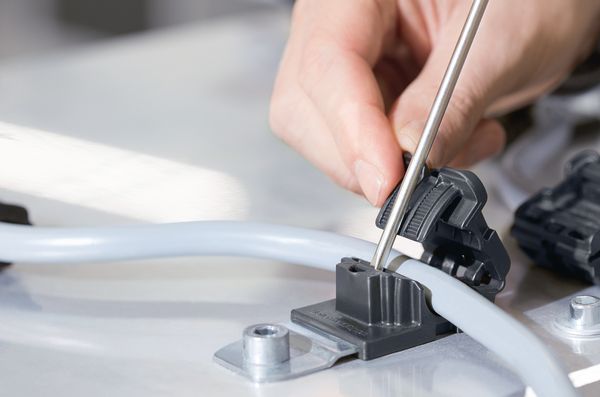

Po prostu włóż płaski śrubokręt w otwór i podważ zapadkę. Tworzywo sztuczne jest specjalnie hartowane, tak by można było ponownie otwierać zacisk i wielokrotnie go używać.

Zaleta Nr 3: zmniejszenie ilości przechowywanych elementów mocowania i klipsów

Obejma zaciskowa Ratchet P-Clamp umożliwia zmniejszenie liczby przechowywanych elementów mocowania i klipsów. Jest ona dostępna w czterech rozmiarach.

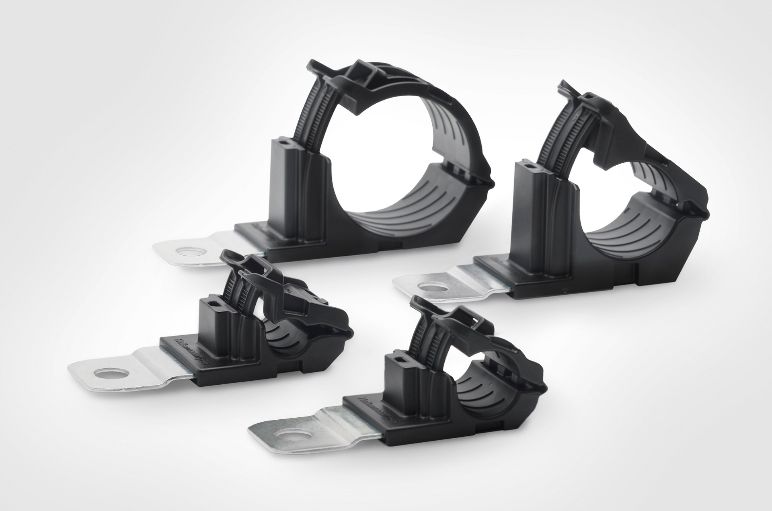

Obejma zaciskowa Ratchet jest dostępna w czterech rozmiarach, które są regulowane.

Stany magazynowe elementów mocowania mogą zostać znacznie zredukowane, a instalatorzy nie będą musieli nosić już z sobą dużej ilości klipsów o różnych rozmiarach.

Dzięki zaledwie czterem obejmom zaciskowym Ratchet P-Clamp i zastosowaniu miękkich wkładek jako opcji dodatkowej można obejść się bez dziesiątek aluminiowych elementów montażowych oraz metalowych i plastikowych zacisków kablowych.

Konfiguracje

Wszystkie cztery obejmy zaciskowe Ratchet P-Clamp (dla wiązek o średnicach od 6,2 mm do 51 mm) można łatwo zamontować w jednym miejscu mocowania.

Ocynkowane płyty montażowe ze stali nierdzewnej są dostępne w różnych rozmiarach wraz z czterema różnymi otworami montażowymi (M6, M8, M10 i M12).

Solidne płyty montażowe ze stali nierdzewnej dostępne są w czterech różnych wariantach kątowych (przesunięcie o  180° i 90° lub podniesienie o 30° i 15°). Umożliwia to połączenie różnych obejm zaciskowych w jednym punkcie mocowania poprzez układanie płyt montażowych jedną na drugą. Rozmieszczenie zacisków mocujących do kabli nie może być prostsze.

Dzięki zastosowaniu różnych kątów i długości oraz wymiarów płyt montażowych do obejm zaciskowych Ratchet P-Clamp można tworzyć nieskończoną liczbę linii i konfiguracji. Oto niektóre z najbardziej popularnych konfiguracji stosowanych przez naszych Klientów:


Stałe konfiguracje z użyciem obejmy zaciskowej Ratchet P-Clamp Stałe konfiguracje z użyciem obejmy zaciskowej Ratchet P-Clamp

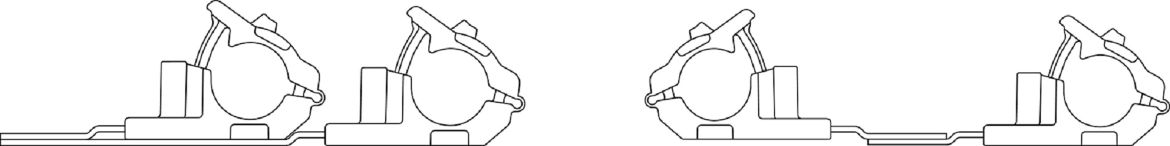

Dwie obejmy zaciskowe zamocowane frontami do siebie w jednym punkcie montażowym i dwa zaciski typu „piggy-back” zamocowane również w jednym miejscu.


Stałe konfiguracje z użyciem obejmy zaciskowej Ratchet P-Clamp Stałe konfiguracje z użyciem obejmy zaciskowej Ratchet P-Clamp

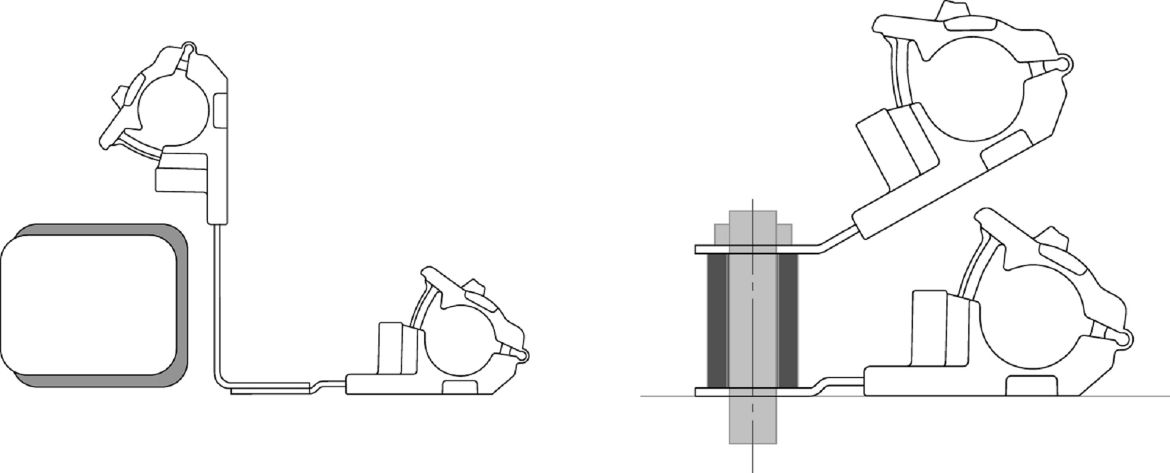

Zastosowanie różnych kątów dla wyznaczenia tras wokół przeszkód i dwie obejmy zaciskowe zamontowane za pomocą jednej śruba jedna nad drugą.

Dostępne są również miękkie silikonowe wkładki dla dodatkowej ochrony delikatnej izolacji kabla. Wystarczy wcisnąć je w ścianki obejmy zaciskowej przed zamknięciem. Miękkie wkładki są znacznie łatwiejsze do zastosowania niż gumowe przelotki na aluminiowych obejmach zaciskowych.

Nasi projektanci na zakończenie wymyślili coś jeszcze, co ukoronowuje w dosłownym tego słowa znaczeniu, naszą obejmę zaciskową! Otwór na górze obejmy, który ułatwia montaż węży lub przewodów przy pomocy zwykłych opasek kablowych. Dzięki temu prowadzenie licznych wiązek kabli wzdłuż lub równolegle do rur i węży jest bardzo proste.

Rzuć okiem na tę przydatną funkcje w naszym filmie wprowadzającym:



Gdzie znajdują zastosowanie obejmy zaciskowe Ratchet P-Clamp?

Odnawialne źródła energii, cyfrowe systemy informatyczne i stojąca za nimi elektronika stale rozwijają się w każdym aspekcie naszego życia. W związku z tym zwiększa się złożoność systemów okablowania.

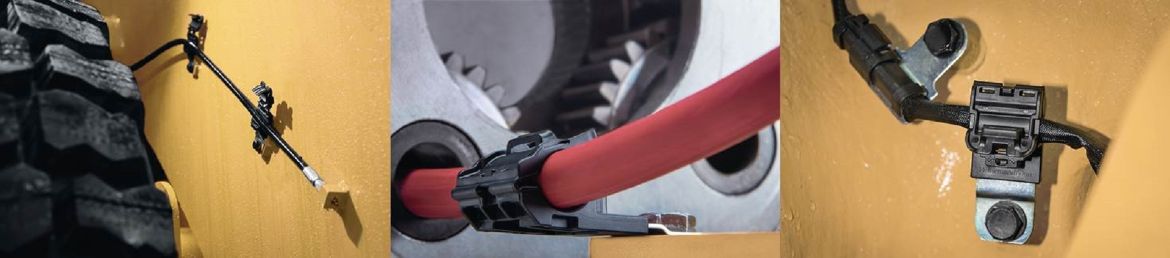

Obejma zaciskowa Ratchet P-Clamp jest stosowana przez klientów w instalacjach fotowoltaicznych, na wieżach turbin wiatrowych, w pociągach, na statkach i we wszelkiego rodzaju pojazdach ciężkich takich jak dźwigi ruchome lub maszyny rolnicze.

Zachęcamy do zapoznania się z historiami opowiedzianymi na naszym blogu, aby dowiedzieć się więcej o sposobach wykorzystywania obejm zaciskowych Ratchet P-Clamp przez klientów w ich instalacjach.

Obejma zaciskowa jest solidna i może być wielokrotnie używana – nie zawiedzie Cię nawet w najbardziej wymagających warunkach lub przy temperaturach od -40°C do +105°C.


Ratchet P-Clamp Ratchet P-Clamp


Przewodnik doboru właściwej obejmy

Jak wybrać odpowiednią obejmę zaciskową Ratchet P-Clamp do instalacji

Dzięki obejmie zaciskowej Ratchet  P-Clamp HellermannTyton masz maksymalną swobodę konfiguracji kabli i przewodów zgodnie z Twoimi potrzebami. Bez konieczności kompromisów.
Oto przewodnik, który pomoże Ci wybrać obejmę zaciskową Ratchet P-Clamp odpowiednio do Twoich zastosowań.

1: Jaka jest średnica wiązki?

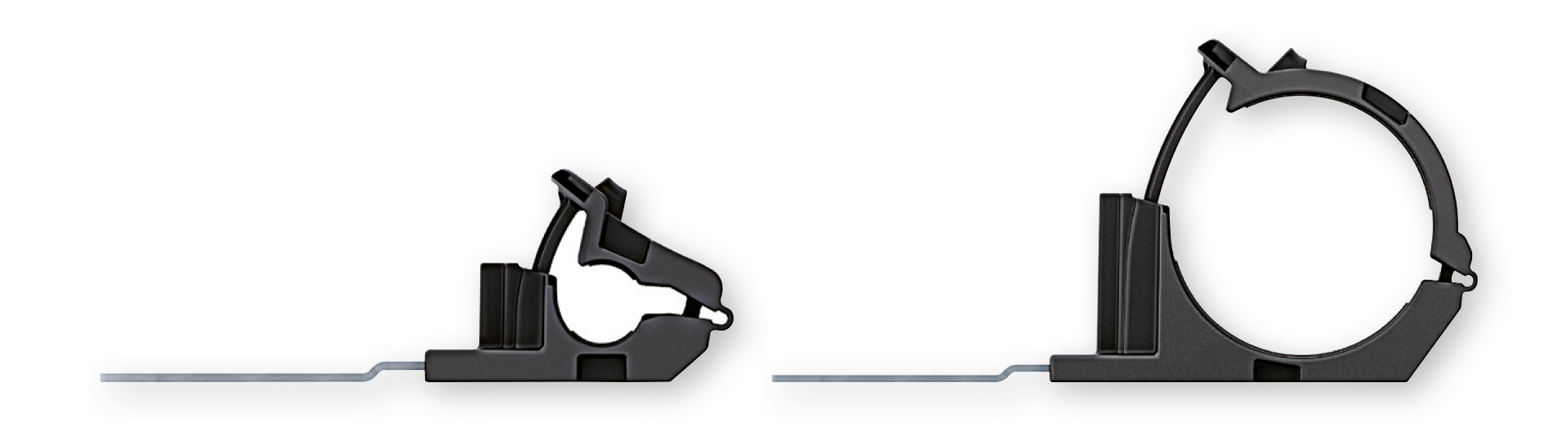

Rozmiary obejmy zaciskowej Ratchet P-Clamp: od małej (A) do dużej (D) Rozmiary obejmy zaciskowej Ratchet P-Clamp: od małej (A) do dużej (D)


Możesz wybrać spośród czterech rozmiarów – od małego (A) do dużego (D):

2. Jakich wariantów kątowych potrzebujesz, by ominąć przeszkodę?

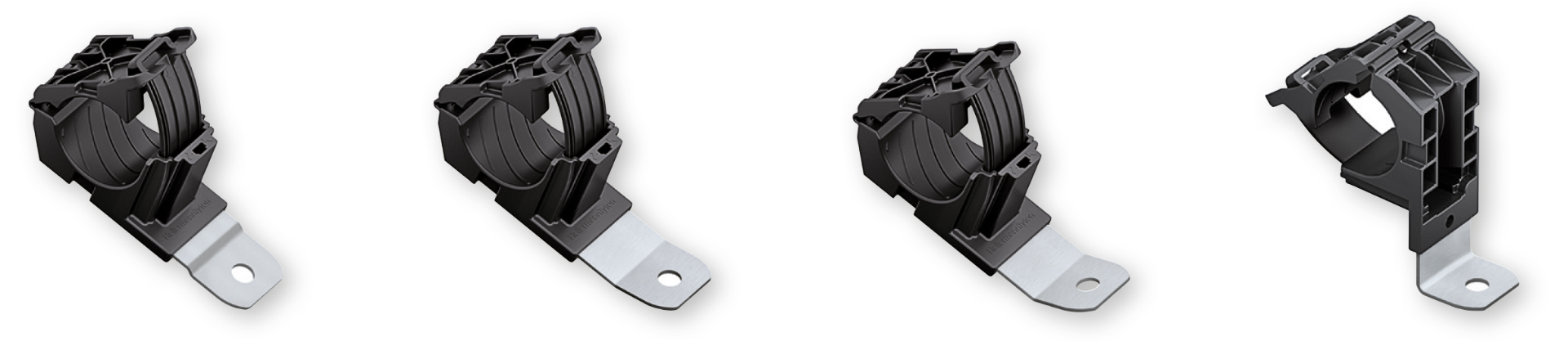

Obejmy zaciskowe są dostępne w wariantach kątowych 180°, 15°, 30° i 90°. Obejmy zaciskowe są dostępne w wariantach kątowych 180°, 15°, 30° i 90°.


Obejmy zaciskowe Ratchet P-Clamp HellermannTyton są dostępne w wariantach kątowych: 180°, 15°, 30° i 90°.

3. Jakiej długości płyta montażowa jest odpowiednia dla Ciebie?

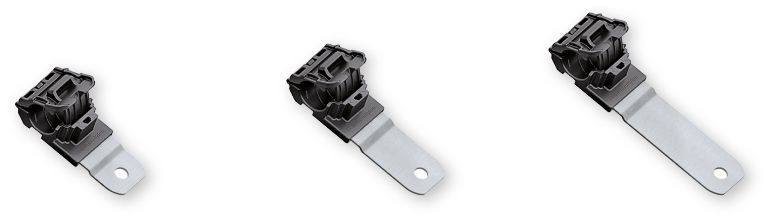

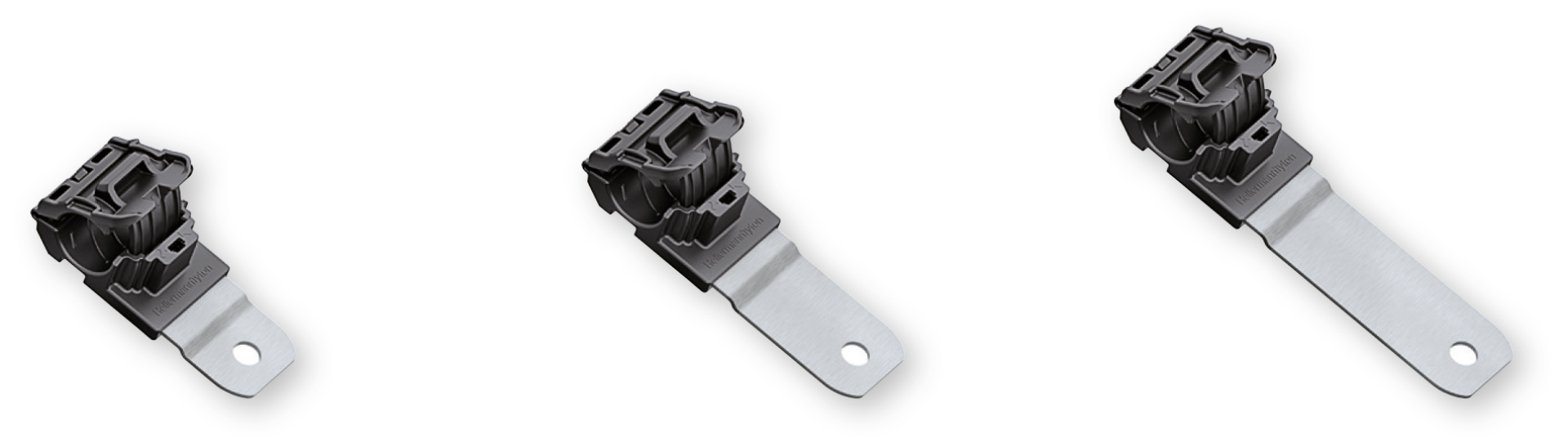

Obejma zaciskowa Ratchet P-Clamp występuje w wersji z płytą krótką, średnią lub długą Obejma zaciskowa Ratchet P-Clamp występuje w wersji z płytą krótką, średnią lub długą


Masz do wyboru krótką, średnią lub długą płytę montażową ze stali nierdzewnej.
Należy pamiętać, że otwory są zawsze jednakowo odległe od środka obejmy zaciskowej oraz że niektóre warianty kątów nie są dostępne dla wszystkich trzech długości.

4. Jaką średnicę otworu potrzebujesz do montażu?

Obejmy zaciskowe Ratchet P-Clamp są zaprojektowane z myślą o zastosowaniu w ekstremalnych warunkach. Oferujemy zatem cztery różne średnice otworów do montażu wraz ze śrubami o standardowych rozmiarach. Do wyboru:

  • M6 (6 mm)
  • M8 (8 mm)
  • M10 (10 mm)
  • M12 (12mm)

Wszystkie obejmy i klipsy HellermannTyton

Asortyment obejm zaciskowych i klipsów do kabli HellermannTyton

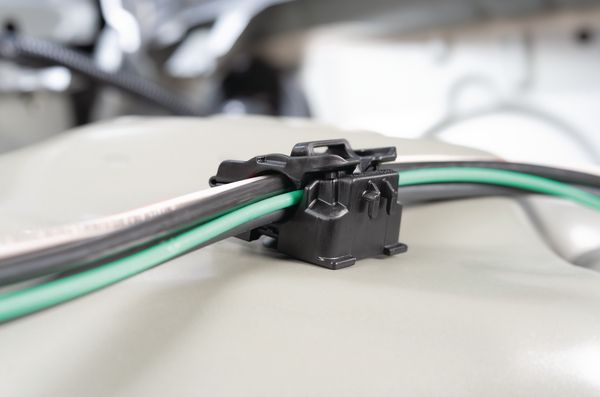

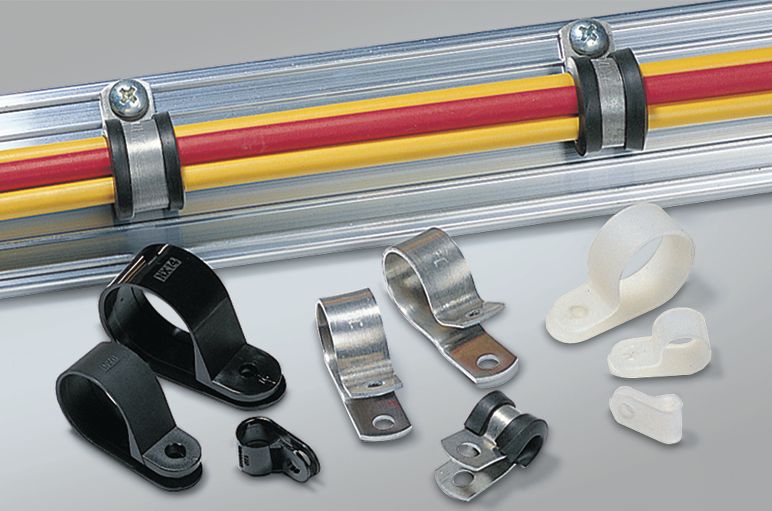

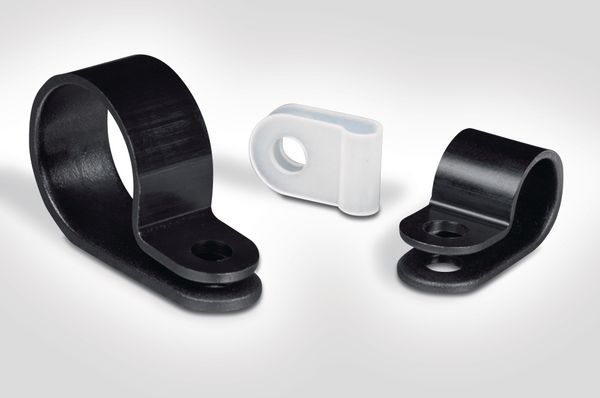

Obejmy zaciskowe z plastiku i metalu

Obejmy zaciskowe do kabli są sposobem na niedrogie mocowanie wiązek kablowych – często równolegle do węży lub rur. Standardowe obejmy zaciskowe to klipsy jednoczęściowe wykonane z metalu lub plastiku, które mechanicznie mocują kable elektryczne, węże hydrauliczne i rury wzdłuż trasy ich przebiegu.


Produkowane ze stali, aluminium lub nylonu (poliamid 6.6) – wszystkie obejmy zaciskowe mają jedną wspólną cechę: po zamknięciu wyglądają z boku jak litera „p”, czemu zawdzięczają swoją nazwę.

Czym jest obejma zaciskowa/klips zaciskowy? Jak działa?

Obejmy zaciskowe mocują kable i węże, zapewniając działanie maszyn, pojazdów i sprzętu. Utrzymują razem przewody, kable i węże w sposób mechaniczny i są zamocowane bezpiecznie w miejscu przeznaczenia – zwykle za pomocą śrub lub gwoździ.

Inżynierowie produktowi HellermannTyton zdecydowali, że nadszedł czas, aby rozwinąć konstrukcję obejmy zaciskowej – zwłaszcza z myślą o klientach stosujących zaciski w wymagających warunkach. Nieodłączne ograniczenia tradycyjnej obejmy zaciskowej to między innymi:

  • Zacisk nie jest bezpiecznie zamknięty do czasu zastosowania mocującej śruby lub gwoździa.
  • Średnice obejm zaciskowych nie są elastyczne, tak więc trzeba dysponować licznymi obejmami o różnych średnicach.
  • Słabo dopasowane lub źle ustawione zaciski mogą powodować uszkodzenie przewodów.
  • Tradycyjne obejmy zaciskowe można otworzyć ponownie tylko przy demontażu całości.

Naszą odpowiedzią na oczekiwania odbiorców przemysłowych w zakresie wytrzymałych obejm zaciskowych, które dostosowują się do różnych średnic wiązek, jest obejma zaciskowa Ratchet P-Clamp.

Konieczne są jednak również tradycyjne obejmy zaciskowe

Rozumiemy, że gdy chodzi o wybór obejmy zaciskowej, przypomina ona wybór pomiędzy prostym sznurowadłem, a zaawansowaną klamrą na bucie narciarskim. I jedno i drugie wykonuje świetną robotę, do której zostało przeznaczone.

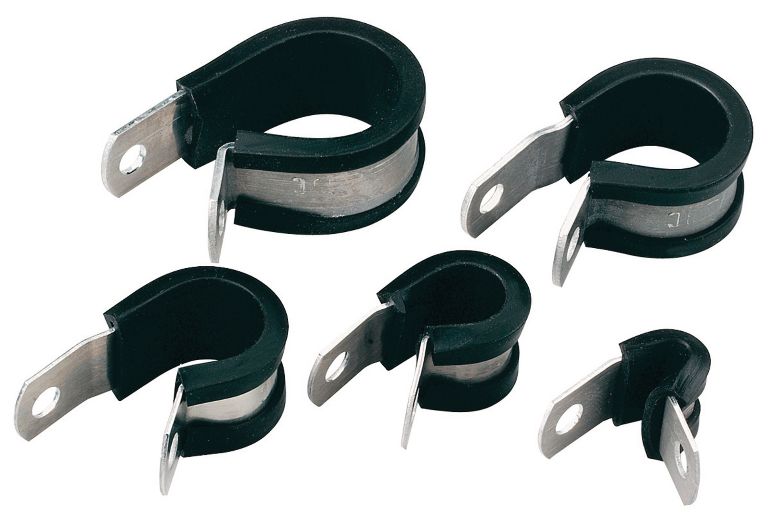

Aluminium P-Clamps ALU10C

Tak więc jeśli obejma zaciskowa Ratchet P-Clamp przypomina Ci bardziej technologię kosmiczną, zachęcamy do zapoznania się z bogatym asortymentem tradycyjnych metalowych zacisków, plastikowych klipsów i obejm zaciskowych.



Nawiasem mówiąc, oferujemy również linki i taśmy do sznurowania, jeśli to ich właśnie szukasz.

FAQ - Najczęściej zadawane pytania

Co to jest obejma zaciskowa Ratchet P-Clamp i czym różni się od tradycyjnych obejm zaciskowych typu P-Clamp?

Obejmy zaciskowe Ratchet P-Clamp umożliwiają różnorodne opcje montażu, ułatwiając mocowanie do różnych powierzchni. Obejmy te posiadają stopkę montażową, która umożliwia mocowanie do otworów okrągłych lub owalnych za pomocą kołków i śrub. Dodatkowo, możliwość sztaplowania i zintegrowane "siodełko" na opaski kablowe umożliwiają mocowanie dodatkowych wiązek. Co więcej, stalowe płyty montażowe dostępne są w czterech różnych wariantach kątowych, zapewniając wszechstronność montażu. Obejmy zaciskowe Ratchet P-Clamp idealnie sprawdzają się przy dużych obciążeniach zarówno wewnątrz, jak i na zewnątrz budynków ze względu na ich solidną konstrukcję i materiały, z których są wykonane.

Obejmy zaciskowe typu P-Clamp są wyposażone w mechanizm zapadkowy, który blokuje zacisk w miejscu po jego dokręceniu, umożliwiając tylko niewielką regulację napięcia i zapewniając stałe mocowanie. Tradycyjne zaciski P-Clamp zazwyczaj opierają się na stałej lub jednorazowej regulacji, która może wymagać ponownego dokręcenia w przypadku przesunięcia kabli lub węży.

W jakich branżach są stosowane obejmy zaciskowe Ratchet P-Clamp?

Obejmy zaciskowe Ratchet P-Clamp są powszechnie stosowane w branży motoryzacyjnej, elektrycznej i przemysłowej tam, gdzie kable lub węże wymagają regulacji lub gdzie niezbędne jest bezpieczne i niezawodne mocowanie.

  • Motoryzacja: zarządzanie wiązkami przewodów i układem wydechowym
  • Przemysł lotniczy: obejmy zaciskowe są niezbędne do zabezpieczania kabli elektrycznych i komunikacyjnych w samolotach
  • Przemysł morski: obejmy zaciskowe Ratchet P-Clamp są używane do zabezpieczania przewodów i systemów hydraulicznych na łodziach i statkach
  • Urządzenia i maszyny przemysłowe: obejmy zaciskowe Ratchet P-Clamp mogą zabezpieczać węże hydrauliczne i pneumatyczne w ciężkich maszynach i urządzeniach przemysłowych.
  • Energia odnawialna: w instalacjach energii słonecznej obejmy zaciskowe Ratchet P-Clamp zabezpieczają kable prowadzone do paneli fotowoltaicznych i konstrukcji montażowych. Umożliwiają układanie kabli wzdłuż systemów fotowoltaicznych z jednoosiowym śledzeniem.

Jak obejmy zaciskowe Ratchet P-Clamp radzą sobie w trzymywaniu kabli i przewodów w miejscu, zwłaszcza w dynamicznych środowiskach?

Obejmy zaciskowe Ratchet P-Clamp zostały zaprojektowane w celu zapewnienia bezpiecznego mocowania kabli, przewodów i innych elementów, a ich skuteczność w dużej mierze zależy od kilku czynników, w tym jakości zacisku, metody instalacji i specyficznych wymagań dynamicznego środowiska, w którym są używane. Regularna kontrola i konserwacja są również ważne, aby przeciwdziałać zużyciu, które może wystąpić z czasem. Przy odpowiednim stosowaniu i zgodnie ze specyfikacją, obejmy zaciskowe Ratchet P-Clamp mogą skutecznie i bezpiecznie przytrzymywać kable i przewody w dynamicznych środowiskach.

W jaki sposób obejmy zaciskowe Ratchet P-Clamp przyczyniają się do zmniejszenia naprężeń kabli i potencjalnych uszkodzeń?

Obejmy zaciskowe Ratchet P-Clamp przyczyniają się do zmniejszenia naprężeń kabli i potencjalnych uszkodzeń, dzięki swojej konstrukcji i funkcjonalności. Po prawidłowym zainstalowaniu i dokręceniu, mocno trzymają kable lub przewody w miejscu, zapobiegając ich przemieszczaniu się, a także wibracjom na określonych trasach. Mechanizm zapadkowy pozwala na precyzyjne i równomierne napinanie kabli, równomiernie rozkładając siłę, a tym samym zmniejszając prawdopodobieństwo wystąpienia miejscowych naprężeń.

W pionowych lub napowietrznych instalacjach kablowych, obejmy zaciskowe Ratchet P-Clamp pomagają zapobiegać zwisaniu kabli, co może prowadzić do naprężeń na kablach znajdujących się poniżej. Oddzielnie dostępne wkładki wykonane z miękkiego materiału dokładnie dopasowują się do korpusu zacisku, zapewniając w ten sposób zwiększoną ochronę w zastosowaniach z ruchem, silnymi wibracjami lub miękkimi wiązkami kabli.

W jaki sposób obejmy zaciskowe Ratchet P-Clamp dostosowują się do kabli o różnych kształtach i średnicach, takich jak kable okrągłe, płaskie lub wiązki kabli?

Obejmy zaciskowe Ratchet P-Clamp to adaptowalne rozwiązania, które mogą pomieścić szeroką gamę kabli o różnych kształtach i średnicach. Możliwość regulacji, dostępność w różnych rozmiarach i w różnych materiałach sprawiają, że są one wszechstronnym rozwiązaniem do zabezpieczania kabli okrągłych, płaskich oraz wiązek kabli. Kable, niezależnie od ich kształtu są automatycznie mocowane lub centrowane w środku zacisku.
