Oploty na kable to plecione węże ochronne, które porządkują wiązki przewodów i chronią je przed ścieraniem, wysoką temperaturą, gryzoniami oraz zakłóceniami elektromagnetycznymi. HellermannTyton oferuje oploty samozamykające Twist-In, ognioodporne HEGPV0, poliamidowe HEGPA66, meta-aramidowe HEGMAN i Twist-In NX6, ekranujące HEGEMIP i Twist-In-EMIZ oraz odporne na rozrywanie HEGWS.
Najważniejsze informacje o oplotach na kable:
Standardowe oploty otwieralne służą do wiązania i ochrony przewodów w domach i środowiskach IT, a oploty specjalne — wysokotemperaturowe, ekranujące EMI i odporne na rozrywanie — pracują w motoryzacji, kolejnictwie oraz przemyśle lotniczym i kosmicznym.
Oploty na kable służą głównie do wiązania i ochrony przewodów. Do tego celu najlepiej nadają się standardowe otwieralne oploty na przewody, które można nakładać i zdejmować jedną ręką.
Zastosowania specjalne wymagają oplotów z innych materiałów i o szczególnych właściwościach. W instalacjach wysokotemperaturowych potrzebne są oploty na kable odporne na działanie wysokich temperatur. W urządzeniach z czułą elektroniką stosuje się oploty do kabli zapewniające ochronę elektromechaniczną. Często wybiera się też oploty na przewody odporne na rozrywanie, które zapewniają doskonałą ochronę przed ścieraniem.
Oploty tkaninowe HellermannTyton obejmują wersje do zastosowań domowych i IT (standardowe oploty poliestrowe) oraz do infrastruktury przemysłowej: wersje ognioodporne, ekranujące EMI i odporne na rozrywanie.
Oferta HellermannTyton obejmuje oploty rozszerzalne, samozamykające, wysokotemperaturowe, odporne na płomień, ekranujące EMI i do przewodów hydraulicznych oraz nóż termiczny HSG0 do ich przycinania. Serie zestawiono w tabeli według materiału, normy i zastosowania.
Tabela zestawia 11 serii oplotów HellermannTyton: materiał, normę lub klasę palności oraz typowe zastosowania.
|
Seria |
Rodzaj |
Materiał |
Norma/właściwość |
Typowe zastosowania |
| Twist-In | samozamykający | poliester | odcinki 2 m i 5 m | maszyny przemysłowe, elektronika, motoryzacja, biura domowe, imprezy plenerowe |
| Twist-In-FR | samozamykający | uniepalniane włókna poliestrowe | ochrona przeciwpożarowa | środowiska wymagające wysokiej ochrony przeciwpożarowej |
| Twist-In-RR | samozamykający, odstraszający gryzonie | włókno szklane i poliestrowe multifilamenty | odporność chemiczna, klasa palności, UV | instalacje podziemne i kanalizacyjne, motoryzacja, kolej, telekomunikacja |
| HELAHOOK | otwieralny z zapięciem rzepowym | elastyczny oplot z rzepem | wielokrotne zamykanie i otwieranie | prace modernizacyjne, zastosowania tymczasowe, kolej, imprezy plenerowe |
| HEGPV0 | rozszerzalny | poliester | UL 1441 VW-1, bezhalogenowy; EN 45545-2 (kolej) | kolej, narzędzia do maszyn, robotyka i automatyka |
| HEGPA66 | rozszerzalny | przędza poliamidowa | bardzo elastyczny i rozciągliwy | przemysł samochodowy i kolejowy |
| HEGMAN | wysokotemperaturowy | meta-aramid | odporność na ścieranie, promieniowanie i płyny | lotnictwo i kosmonautyka, przemysł obronny, sporty motorowe |
| Twist-In NX6 | samozamykający | meta-aramid i monofilament PPS | EN 6049-006 | lotnictwo (kabina, strefa silnika), kolej, przemysł zbrojeniowy |
| HEGEMIP | rozszerzalny, ekranujący EMI | bezhalogenowy poliester i cynowana miedź | IEC CISPR 25 | maszyny, sprzęt wojskowy, samochody |
| Twist-In-EMIZ | samozamykający, ekranujący EMI | cynowana miedź i monofilament poliestrowy | przewód osnowy wpleciony w wątek (konstrukcja opatentowana) | pojazdy szynowe, gęste okablowanie |
| HEGWS | do przewodów hydraulicznych | poliamid | PN-EN ISO 3457, PN-EN 1299 | maszyny do robót ziemnych, drgania mechaniczne |
Oploty samozamykające — Twist-In, Twist-In-FR, Twist-In-RR — oraz oploty z zapięciem rzepowym HELAHOOK zakłada się na gotową wiązkę bez demontażu złączek, dlatego sprawdzają się przy okablowaniu prefabrykowanym i pracach modernizacyjnych.

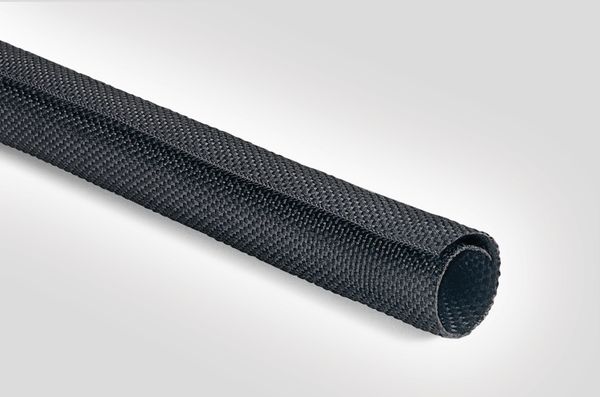

Samozamykający oplot ochronny HelaGaine Twist-In, wykonany z wytrzymałego poliestru, sprawdza się na okablowaniu prefabrykowanym i przy pracach modernizacyjnych. Można go otworzyć jednym ruchem, a wiązka pozostaje łatwo dostępna, co zwiększa efektywność inspekcji i konserwacji.
HelaGaine Twist-In umożliwia wiązanie i mocowanie przewodów oraz ich usuwanie bez demontażu złączek lub osprzętu. Choć zaprojektowano go przede wszystkim do ochrony przed ścieraniem, służy też do zarządzania kablami: poszczególne kable można rozgałęziać, a cała wiązka pozostaje zamknięta i chroniona. Oplot Twist-In jest często stosowany w produkcji maszyn przemysłowych, elektronice, elektrotechnice i przemyśle samochodowym oraz do ochrony przewodów w domowych biurach i przy organizacji imprez plenerowych.

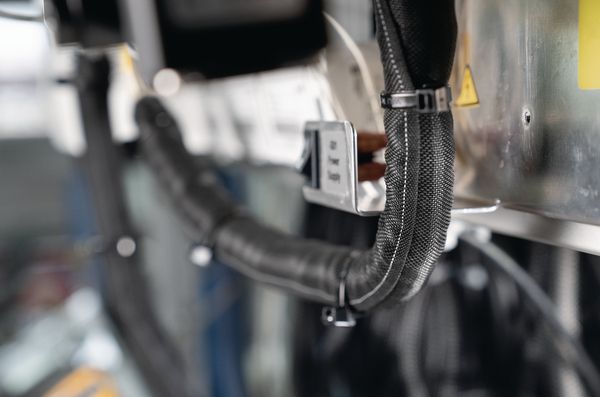

Oplot Twist-In jest dostępny w odcinkach o długości 2 m i 5 m. W środowiskach, w których wymagana jest wysoka ochrona przeciwpożarowa, stosuje się Twist-In-FR, wykonany z uniepalnianych włókien poliestrowych.

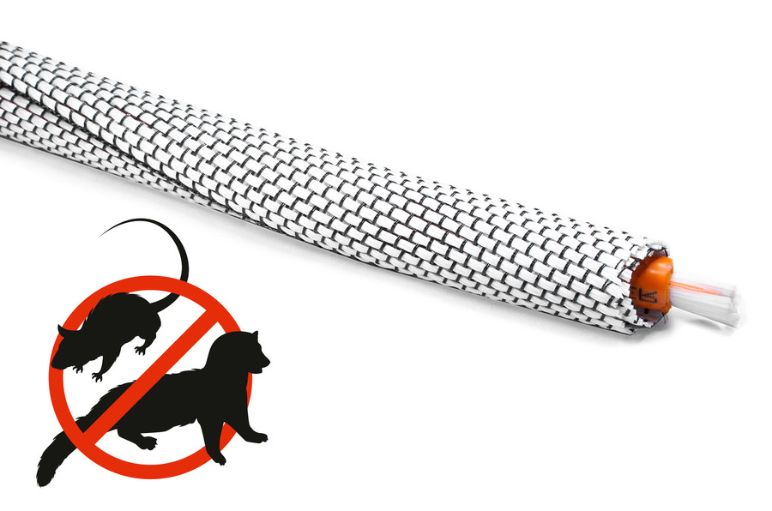

HelaGaine Twist-In-RR z włókna szklanego i poliestrowych multifilamentów chroni przewody i węże przed gryzoniami, ścieraniem, promieniowaniem UV i wibracjami. Sprawdza się w instalacjach podziemnych i kanalizacyjnych.
Oplot Twist-In-RR ma doskonałą odporność na ścieranie, promieniowanie UV, wibracje i uderzenia. Połączenie właściwości chemicznych, klasy palności i właściwości odstraszających gryzonie sprawia, że HelaGaine Twist-In-RR jest szczególnie przydatny w wymagających środowiskach, takich jak instalacje podziemne i kanalizacyjne.
HelaGaine Twist-In-RR jest stosowany w takich branżach jak:
Oplot Twist-In-RR jest dostępny na standardowych szpulach oraz w odcinkach o długości 2 m i 5 m.

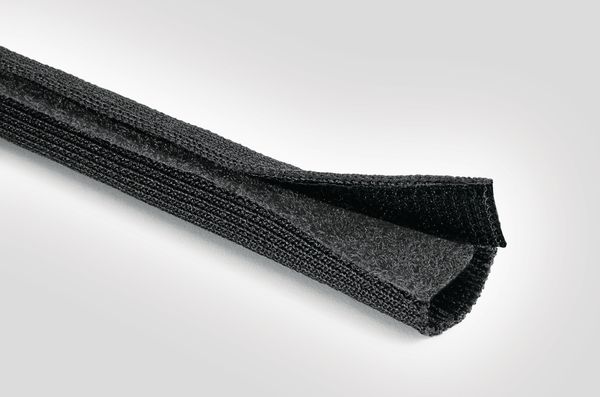

Seria HELAHOOK to oploty ochronne z zapięciem rzepowym, które dzięki elastyczności dobrze zaciskają się wokół kabli.
Oploty HELAKOOK można w każdej chwili zamknąć i ponownie otworzyć, dlatego są dobrym rozwiązaniem przy pracach modernizacyjnych.
Oploty HELAHOOK są wielokrotnego użytku, więc nadają się do zastosowań tymczasowych i wszędzie tam, gdzie wiązkę trzeba wielokrotnie rozpinać. Stosuje się je w następujących obszarach:
Oploty HEGPV0, HEGPA66, HEGMAN i Twist-In NX6 chronią wiązki przed wysoką temperaturą i ścieraniem, a wersje ognioodporne także przed płomieniem. Stosuje się je w kolejnictwie, lotnictwie, motoryzacji, robotyce i przemyśle obronnym.

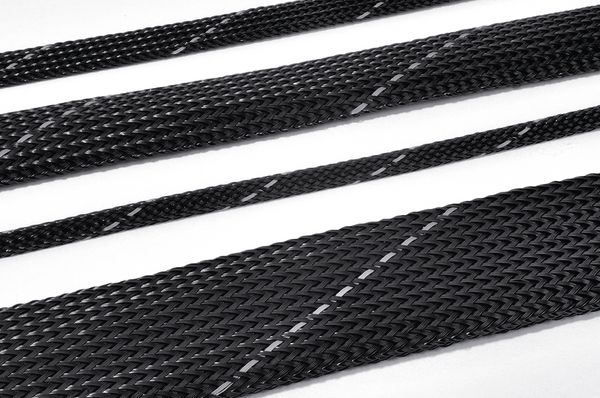

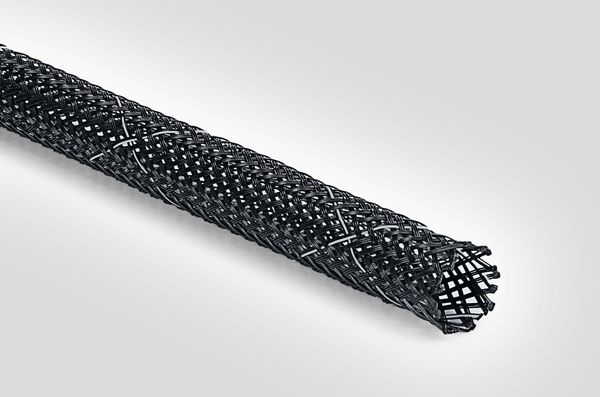

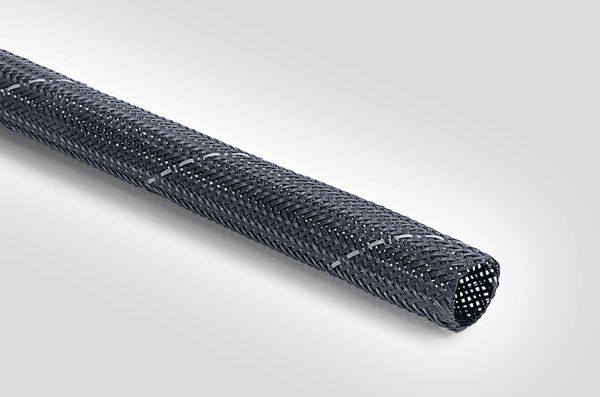

HEGPV0 to pleciony oplot poliestrowy HellermannTyton z rodziny Helagaine, trudnopalny zgodnie z UL 1441 VW-1 (norma dla powlekanych koszulek elektroizolacyjnych, klasa palności VW-1) i bezhalogenowy.
Ognioodporne oploty HEGPV0 przeznaczone są do środowisk, w których niezbędna jest ochrona przeciwpożarowa. Stosuje się je m.in. w takich gałęziach przemysłu jak:
Oploty HEGPV0 wykonane są z wytrzymałego poliestru, są bardzo elastyczne i odporne na ścieranie.

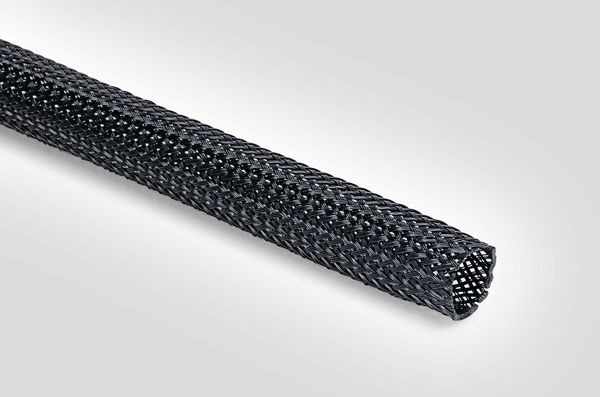

Helagaine HEGPA66 to alternatywne oploty na kable, wykonane z bardzo wytrzymałej przędzy poliamidowej, bardzo elastyczne i rozciągliwe. Doskonale sprawdzają się w przemyśle samochodowym i kolejowym.

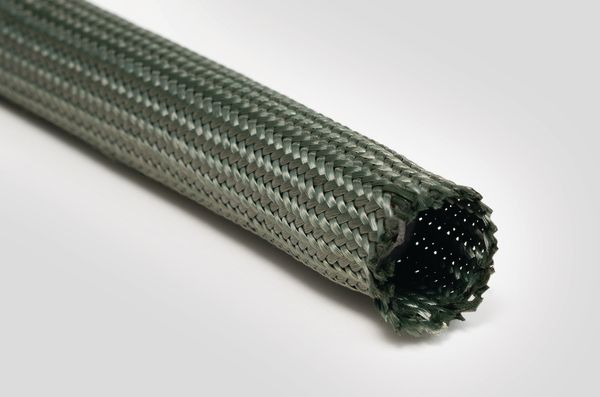

Oploty HEGMAN z włókien meta-aramidowych chronią wiązki przewodów w wysokich temperaturach, przy zagrożeniu pożarowym i obciążeniach mechanicznych.
Wysokotemperaturowe oploty do przewodów HEGMAN przeznaczone są do wymagających środowisk, w których wiązki pracują w wysokich temperaturach, a potrzebna jest ochrona przeciwpożarowa i mechaniczna.
Oploty HEGMAN są powszechnie stosowane w takich branżach jak:
Oploty ochronne HEGMAN są odporne na ścieranie i bardzo elastyczne. Wysoka rozciągliwość ułatwia montaż na długich odcinkach, a materiał cechuje duża odporność na promieniowanie i płyny.

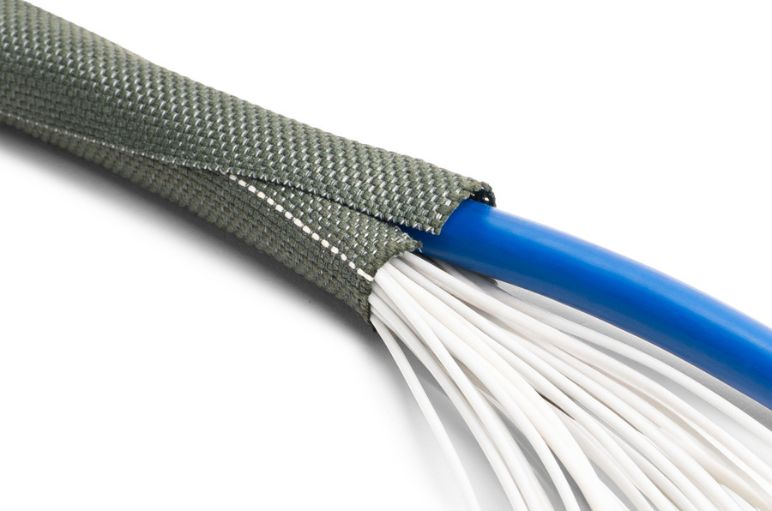

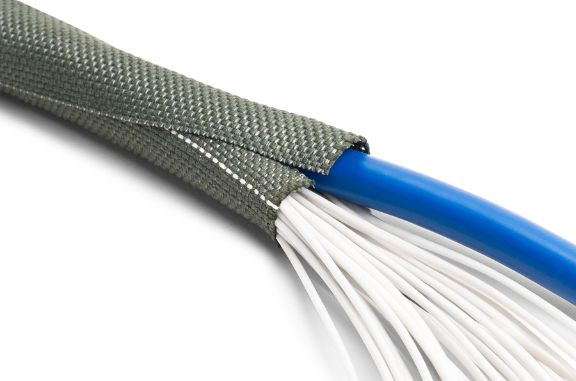

Samozamykający, pleciony oplot Twist-In NX6 z włókien meta-aramidowych i monofilamentu PPS jest przeznaczony do środowisk o wysokiej temperaturze i spełnia lotniczą normę EN 6049-006.
Oplot Twist-In NX6 zaprojektowano z myślą o maksymalnej trwałości w wysokiej temperaturze. Zapewnia wyjątkową odporność na ścieranie i uszkodzenia mechaniczne. Jest dopuszczony do zastosowań lotniczych i spełnia normę EN6049-006, z europejskiej serii lotniczej, co gwarantuje wysoki poziom ochrony przewodów i długą żywotność instalacji.
Oplot Twist-In NX6 jest przeznaczony do zastosowań w lotnictwie — w kabinie, w strefie silnika — oraz w środowiskach wilgotnych i narażonych na czynniki chemiczne. To rozwiązanie dla przemysłu lotniczego, kolejowego, zbrojeniowego oraz wszędzie tam, gdzie wymagana jest odporność termiczna i mechaniczna.
Najważniejsze zalety oplotu ochronnego Twist-In NX6:
Twist-In NX6 to oplot na kable do zastosowań lotniczych, który zapewnia ochronę przewodów, odporność na ścieranie, wysoką temperaturę oraz agresywne środowisko pracy.
Ochronę przed zakłóceniami elektromagnetycznymi (EMI) zapewniają dwa oploty HellermannTyton z cynowanej miedzi i poliestru: rozszerzalny HEGEMIP oraz samozamykający, tkany Twist-In-EMIZ.

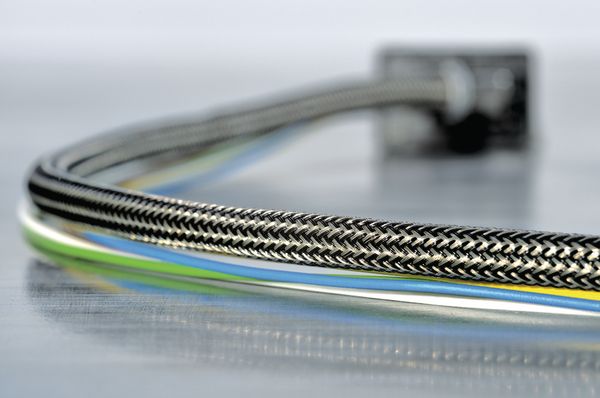

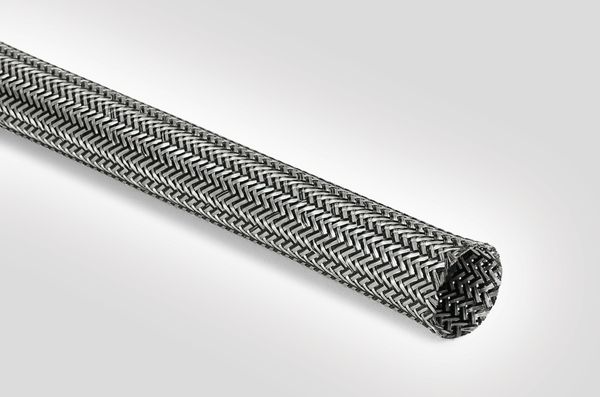

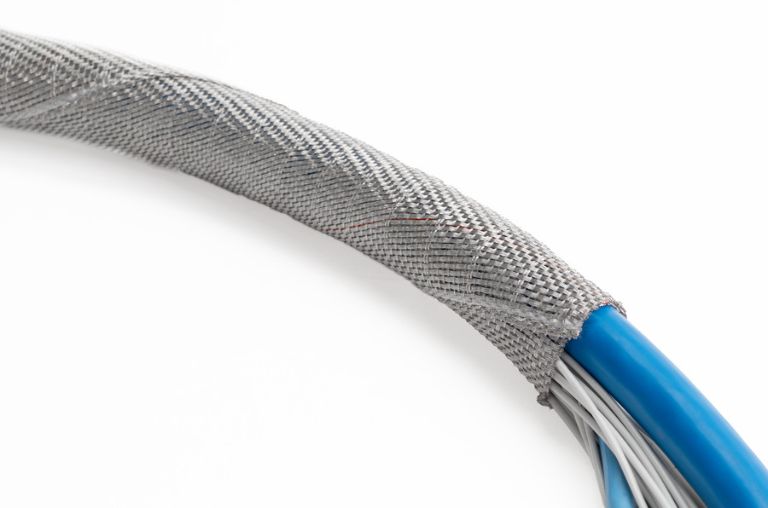

Oploty ekranujące Helagaine HEGEMIP łączą ochronę elektromagnetyczną (EMI) z doskonałą odpornością na ścieranie i spełniają normę IEC CISPR 25.
Siatkowe oploty kablowe HEGEMIP są wyjątkowo rozciągliwe i bardzo elastyczne. Nawet zgięcia powyżej 90° nie stanowią problemu, dlatego oploty te nadają się do miejsc o ograniczonej przestrzeni i do zastosowań ruchomych.
Oploty HEGEMIP wykonano z mieszanki bezhalogenowego poliestru (przędza chroniąca przed ścieraniem) i cynowanej miedzi (przędza ekranująca). Taka kombinacja zapewnia ekranowanie przy mniejszej masie niż w rękawach ekranujących z pełną zawartością metalu.
Dodatkowe zalety oplotów HEGEMIP:
Oprócz wersji standardowej oploty ekranujące Helagaine HEGEMIP z cynowanej miedzi i poliestru dostępne są także w wersjach specjalnych:

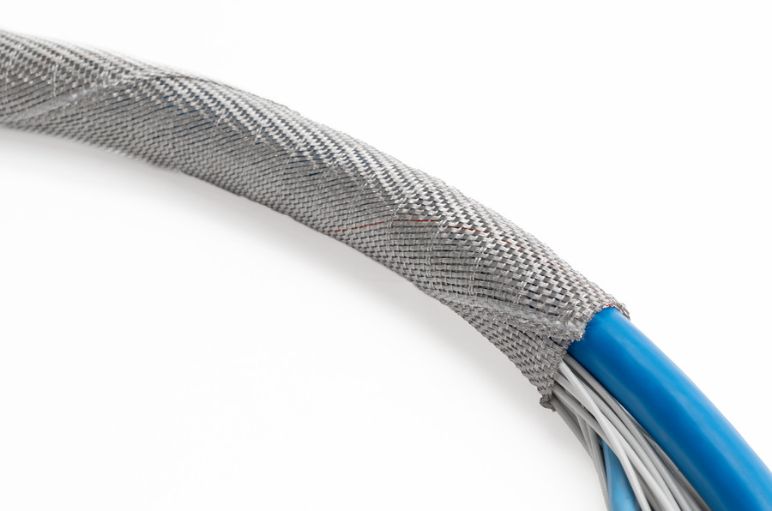

Samozamykający oplot ekranujący Twist-In-EMIZ, wykonany z cynowanej miedzi i poliestru, skutecznie tłumi zakłócenia elektromagnetyczne (EMI) o wysokiej częstotliwości, chroni wrażliwe przewody i odprowadza zakłócenia (prądy indukowane) do systemu uziemienia. Oplot zaprojektowano z myślą o ograniczonych przestrzeniach, gdzie wiele przewodów przebiega w bliskim sąsiedztwie
Oplot Twist-In-EMIZ, powstaje z cynowanej miedzi i i monofilamentu poliestrowego. Proces produkcji rozpoczyna się od płasko tkanej taśmy, która pod wpływem obróbki termicznej jest formowana w rurkę, co ułatwia montaż. W tradycyjnych rozwiązaniach równoległe przewody mogą tworzyć szczeliny powietrzne, które prowadzą do nieszczelności i obniżają skuteczność ekranowania na większych odcinkach i przy wysokich częstotliwościach. Aby temu zapobiec, HellermannTyton opracował i opatentował konstrukcję Twist-In-EMIZ, w której przewód osnowy jest wpleciony w wątek, co zapewnia połączenie ekwipotencjalne i ciągłość ekranowania.
Typowe zastosowania Twist-In-EMIZ obejmują środowiska o dużym zagęszczeniu okablowania, np. pojazdy szynowe. Mniejsze odległości między przewodami pozwalają lepiej zagospodarować przestrzeń, np. zwiększyć ją dla pasażerów lub dodać drugi poziom. Tam, gdzie liczy się redukcja masy, oplot Twist-In-EMIZ można zoptymalizować, wprowadzając przewód osnowy co sześć oczek, co równoważy skuteczność ekranowania i zużycie materiału.

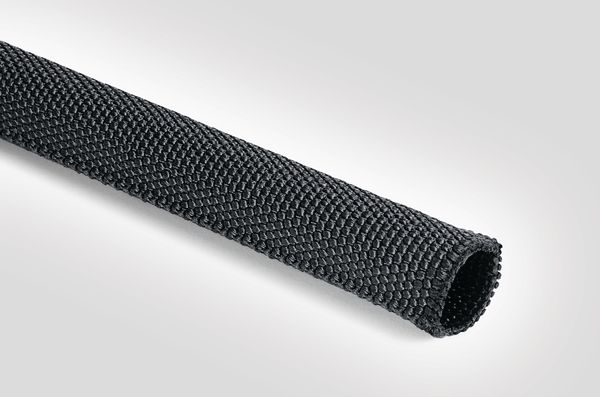

Przewody hydrauliczne zabezpiecza oplot HEGWS z poliamidu: odporny na rozrywanie i ścieranie, zgodny z PN-EN ISO 3457 i PN-EN 1299.
Oploty HEGWS są wyjątkowo odporne na rozrywanie i ścieranie i zostały zaprojektowane specjalnie do ochrony przewodów hydraulicznych.
Oploty HEGWS chronią sprzęt i ludzi pracujących w pobliżu maszyn do robót ziemnych oraz w zastosowaniach z drganiami mechanicznymi, gdzie nieszczelność może wytworzyć wysokociśnieniowy strumień cieczy i spowodować obrażenia.
Oploty HEGWS wykonane z poliamidu spełniają normę PN-EN ISO 3457 (wymagania dla osłon w maszynach do robót ziemnych) oraz PN-EN 1299 (izolacja drgań maszyn).
Oplot na kable dobiera się według trzech kryteriów: środowiska pracy (temperatura, ogień, chemikalia, gryzonie), wymaganej ochrony dodatkowej (EMI, odporność na rozrywanie) oraz sposobu montażu (rozszerzalny, samozamykający, z zapięciem rzepowym).
|
Wymaganie |
Zalecany oplot |
Dlaczego |
| Biuro, IT, dom, imprezy plenerowe | Twist-In | poliestrowy oplot otwierany jednym ruchem, odcinki 2 m i 5 m |
| Ochrona przeciwpożarowa, kolej | HEGPV0, Twist-In-FR | trudnopalny wg UL 1441 VW-1, bezhalogenowy; HEGPV0 certyfikowany wg EN 45545-2 |
| Lotnictwo, wysoka temperatura | Twist-In NX6, HEGMAN | meta-aramid; Twist-In NX6 zgodny z EN 6049-006, hydrofobowy i olejoodporny |
| Gryzonie, instalacje podziemne | Twist-In-RR | włókno szklane i poliester, odporność na gryzonie, UV i wibracje |
| Czuła elektronika, zakłócenia EMI | HEGEMIP, Twist-In-EMIZ | cynowana miedź i poliester; HEGEMIP zgodny z IEC CISPR 25; Twist-In-EMIZ do gęstego okablowania |
| Przewody hydrauliczne | HEGWS | poliamid odporny na rozrywanie i ścieranie, PN-EN ISO 3457 i PN-EN 1299 |
| Montaż tymczasowy, częste otwieranie | HELAHOOK | zapięcie rzepowe, wielokrotne zamykanie i otwieranie |
| Okablowanie z założonymi złączkami | Twist-In, Twist-In-FR, Twist-In-RR, Twist-In NX6, Twist-In-EMIZ | oploty samozamykające zakłada się bez demontażu złączek lub osprzętu |
Przy doborze rozmiaru porównaj średnicę wiązki z zakresem średnic podanym w karcie produktu (parametr „średnica nominalna”). Oploty rozszerzalne, takie jak HEGEMIP, są wyjątkowo rozciągliwe i mogą obejmować wiązkę o średnicy większej niż nominalna, a przy ciasnych zgięciach i zastosowaniach ruchomych warto zostawić zapas rozciągliwości.
Oplot przycina się do potrzebnej długości nożem termicznym HSG0, który zgrzewa końce włókien i zapobiega strzępieniu.
Oplot samozamykający zakłada się na gotową wiązkę bez demontażu złączek i można go zdjąć, a rurka termokurczliwa po obkurczeniu jest trwała. Rury karbowane zapewniają większą odporność na zgniatanie kosztem masy i elastyczności.
|
Cecha |
Oplot na kable |
Rura karbowana |
Rura termokurczliwa |
| Montaż na gotowej wiązce | oploty samozamykające i HELAHOOK zakłada się bez demontażu złączek | zależnie od wariantu; wersje nierozcinane wymagają nawleczenia przewodów przed montażem złączek | wymaga nawleczenia przed założeniem złączek oraz źródła ciepła do obkurczenia |
| Zdejmowanie i ponowne użycie | Twist-In otwiera się jednym ruchem, HELAHOOK można wielokrotnie zamykać i otwierać | zależnie od wariantu | po obkurczeniu trwała, zwykle bez możliwości ponownego otwarcia |
| Masa i elastyczność | niska masa, wysoka elastyczność i rozciągliwość | wyższa odporność na zgniatanie, mniejsza elastyczność | cienka warstwa, dopasowuje się do kształtu po obkurczeniu |
| Ochrona EMI | dostępne wersje ekranujące: HEGEMIP i Twist-In-EMIZ | standardowe wersje nie ekranują | standardowe wersje nie ekranują |
| Odporność na ścieranie | wysoka, dodatkowo wersje odporne na rozrywanie (HEGWS) | wysoka odporność mechaniczna | ochrona przed ścieraniem zależna od materiału rurki |
Szersze porównanie osłon znajdziesz na stronach o rurach osłonowych do przewodów, wężach spiralnych i rurkach termokurczliwych. Oploty wiąże się i mocuje razem z opaskami kablowymi i elementami mocującymi.
Odpowiedzi dotyczą definicji i zastosowań oplotów na kable, montażu, przycinania, ponownego zakładania, odporności na płyny i warunki zewnętrzne oraz norm, które spełniają poszczególne serie.
Oploty na kable ułatwiają ich organizację, wiązanie i mocowanie oraz zapewniają ochronę, w tym ochronę elektromagnetyczną.
Oploty kablowe HellermannTyton wykonuje się z różnych materiałów i o różnorodnych właściwościach, zależnie od wymagań zastosowania: od trudnopalnych oplotów, przez oploty odporne na rozrywanie do ochrony przewodów hydraulicznych, po oploty ekranujące EMI.
Standardowe oploty stosuje się w domach i środowiskach IT, a oploty o specjalnych właściwościach praktycznie we wszystkich gałęziach przemysłu, w tym w motoryzacji, kolejnictwie oraz w przemyśle lotniczym i kosmicznym.
Większość oplotów na kable nasuwa się ręcznie dzięki elastyczności plecionki, a na potrzebną długość przycina nożyczkami lub nożem termicznym HSG0.
Oploty HellermannTyton z dodatkiem cynowanej miedzi są dostarczane z wyjmowanym przewodem wewnętrznym, który ułatwia nasuwanie oplotu na przewody.
Poza oplotami rurowymi dostępne są także oploty owijane, które nadają się do szybkiego montażu i prac modernizacyjnych. HellermannTyton oferuje również oploty otwieralne z zamknięciem rzepowym, takie jak HELAHOOK, oraz oploty samozamykające, takie jak Twist-In.

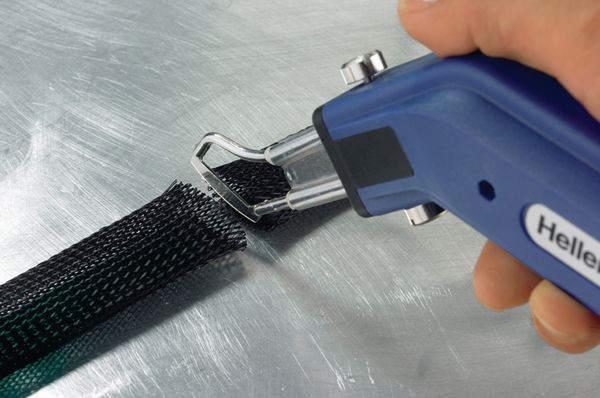

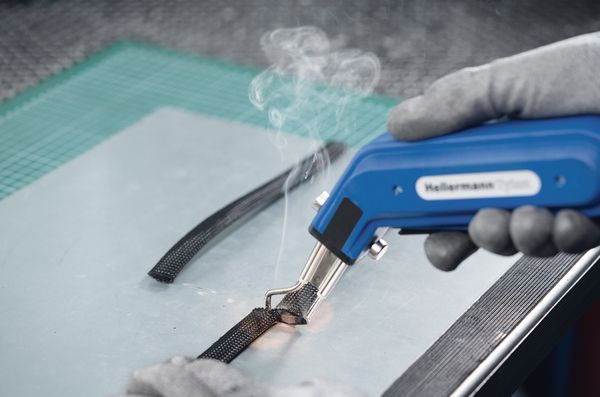

Oploty przycina się nożem termicznym HSG0, który topi i skleja końce włókien, dzięki czemu krawędzie nie strzępią się jak po cięciu nożyczkami.
Zwykłe nożyczki powodują strzępienie końców oplotu, dlatego przy małych i średnich ilościach zaleca się nóż termiczny. Przemysłowy nóż termiczny HSG0 pozwala precyzyjnie ciąć oploty bez strzępienia końcówek.
Nóż termiczny HSG0 jest gotowy do pracy w kilka sekund po naciśnięciu przycisku: metalowe ostrze rozgrzewa się, przecina oplot i jednocześnie topi oraz skleja przecięte końcówki włókien.
HSG0 jest bardzo lekkim i poręcznym narzędziem o wytrzymałej konstrukcji. Oplot Twist-In NX6 można ciąć bez noża termicznego, ponieważ jego konstrukcja nie strzępi się na krawędziach.
W zastosowaniach wielkoseryjnych HellermannTyton oferuje oploty o niestandardowej długości, dostosowane do indywidualnych potrzeb. W sprawie indywidualnej oferty prosimy o kontakt.
Tak — oploty samozamykające Twist-In oraz oploty z zapięciem rzepowym HELAHOOK można otwierać i zakładać ponownie bez demontażu złączek ani osprzętu.
Oplot Twist-In otwiera się jednym ruchem, a wiązka jest zawsze łatwo dostępna do inspekcji i konserwacji. Oploty HELAHOOK można w każdej chwili zamknąć i ponownie otworzyć, dlatego nadają się do zastosowań tymczasowych i wielokrotnego rozpinania.
Odporność na płyny zapewniają m.in. oploty HEGMAN (promieniowanie i płyny) oraz Twist-In NX6 (powłoka hydrofobowa i olejoodporna), a odporność chemiczną ma Twist-In-RR.
Zakres odporności na konkretną substancję zależy od serii i materiału oplotu — przed zakupem sprawdź go w karcie katalogowej wybranego produktu.
Tak — oplot Twist-In służy m.in. do ochrony przewodów przy organizacji imprez plenerowych, a Twist-In-RR jest odporny na promieniowanie UV i pracuje w instalacjach podziemnych i kanalizacyjnych.
Oploty HELAHOOK również stosuje się na imprezach plenerowych. Do zastosowań wymagających odporności na gryzonie, UV i wibracje wybierz Twist-In-RR.
Oploty HellermannTyton spełniają normy palności, branżowe i bezpieczeństwa maszyn, m.in. UL 1441 VW-1, EN 45545-2, EN 6049-006, IEC CISPR 25, VG 96936-10, UL 94 V-0, PN-EN ISO 3457 i PN-EN 1299.
