Wąż spiralny to elastyczna owijka z tworzywa, zazwyczaj wielokrotnego użytku, która jednocześnie wiąże i chroni wiązkę kabli, a po montażu pozwala wyprowadzić pojedyncze przewody w dowolnym miejscu spirali. HellermannTyton oferuje węże spiralne HelaWrap z aplikatorem, bezhalogenowe wersje z dopuszczeniem EN 45545-2, węże PTFE SBPTFE oraz grubościenne węże SPF.
Wąż spiralny dobiera się według trzech kryteriów: materiału i dopuszczeń (bezhalogenowy, trudnopalny, PTFE), zakresu temperatur pracy oraz średnicy wiązki, która musi być większa od średnicy węża. Najważniejsze parametry:

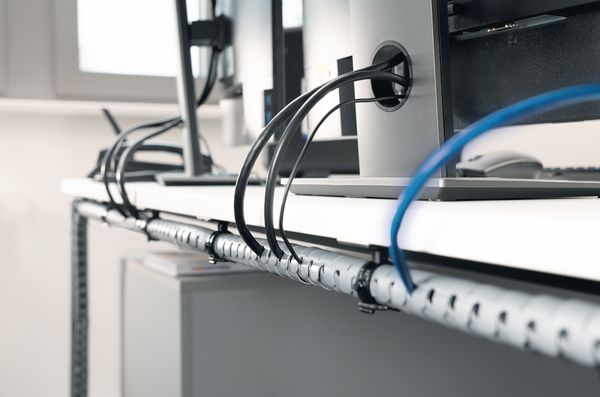

Elastyczne węże spiralne porządkują i maskują kable w biurach, studiach fotograficznych i magazynach, a wersje specjalne chronią okablowanie w przemyśle przed ogniem, wysoką temperaturą, chemikaliami i ścieraniem.
Węże spiralne wyglądają podobnie, ale różnią się materiałem, dopuszczeniami i sposobem montażu, dlatego w zależności od miejsca i aplikacji stosuje się inny wąż spiralny.
Do maskowania kabli i ich organizacji, np. w biurach czy studiach fotograficznych, stosuje się wiele prostych produktów. Wąż spiralny często pracuje natomiast w wymagających środowiskach, w których musi być odporny na ogień lub na działanie wysokich temperatur i chemikaliów.
Dostępne są także węże spiralne o wyjątkowej odporności na ścieranie i zginanie oraz wersje, które można łatwo instalować za pomocą specjalnego aplikatora.
Wszystkie węże spiralne mają wspólną cechę: wiążą i chronią kable jednocześnie. Wybór konkretnej wersji zależy od wymagań w zakresie zarządzania okablowaniem.

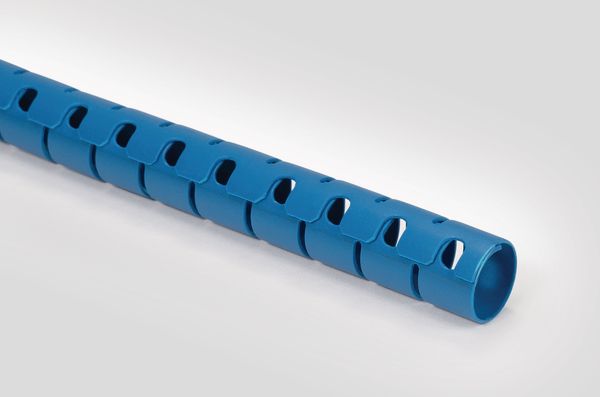

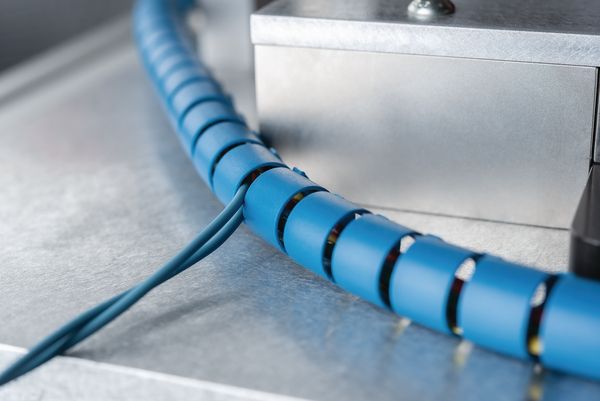

Oferta HellermannTyton obejmuje elastyczne węże spiralne, wersje odporne na płomień, węże PTFE do wysokich temperatur, węże z cząstkami metalu, grubościenne węże odporne na ścieranie, węże do zastosowań biurowych i IT, szczelinowe oraz aplikator do montażu.
Tabela zestawia pięć rodzin węży spiralnych HellermannTyton według rodzaju, kluczowych właściwości, norm i typowych zastosowań.
|
Rodzina |
Rodzaj |
Kluczowe właściwości i normy |
Typowe zastosowania |
| HelaWrap (HWPP, z aplikatorem HAT) | elastyczny, z aplikatorem | montaż i demontaż w kilka sekund na zasadzie zamka błyskawicznego, wielokrotne użycie, rozdzielanie kabli w dowolnym punkcie | prace modernizacyjne, rozwiązania tymczasowe, biura, studia fotograficzne, magazyny, przemysł elektryczny |

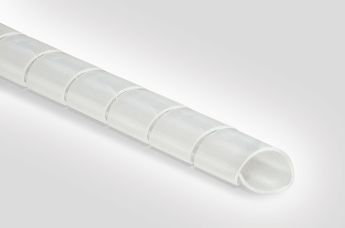

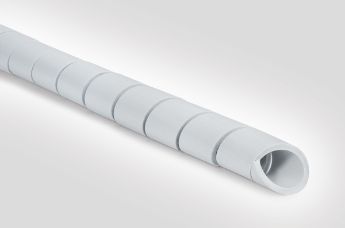

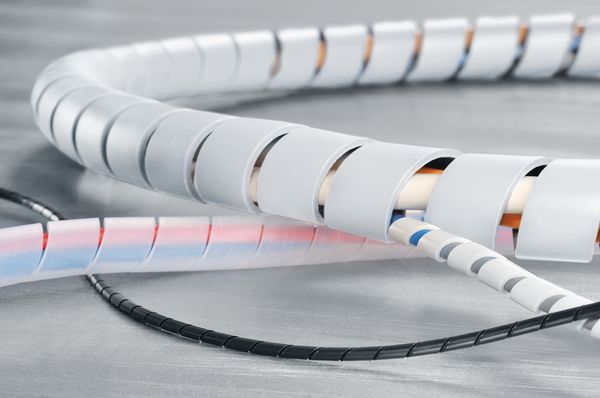

| SBPA, SBPE | elastyczny, standardowy | wiązanie i ochrona kabli, szeroka gama kolorów i rozmiarów | standardowe zastosowania elektryczne, budowa rozdzielnic i instalacji przemysłowych |
| HWPAV0, SBPAV0 | bezhalogenowy, trudnopalny | dopuszczenie EN 45545-2, samogasnący wg UL94 V0 | tabor kolejowy (EMU, LRV, pociągi regionalne i dużych prędkości, lokomotywy), budynki użyteczności publicznej, szafy sterownicze |
| SBPTFE | PTFE, wysokotemperaturowy | praca trwale do +260°C, krótkotrwale do +350°C, odporność na chemikalia, UL94 V0 | przemysł lotniczy i obronny, miejska mobilność powietrzna (UAM), drony dostawcze |
| SPF | grubościenny | odporność na ścieranie i oleje, ochrona przed siłami mechanicznymi, wiązki do 50 mm | przewody hydrauliczne w maszynach budowlanych, leśnictwo, rolnictwo, przemysł ciężki i petrochemiczny |

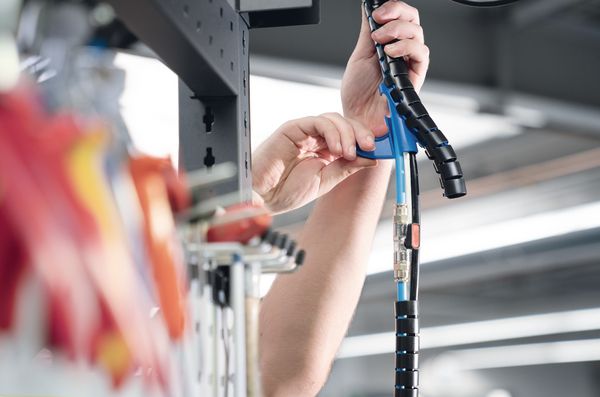

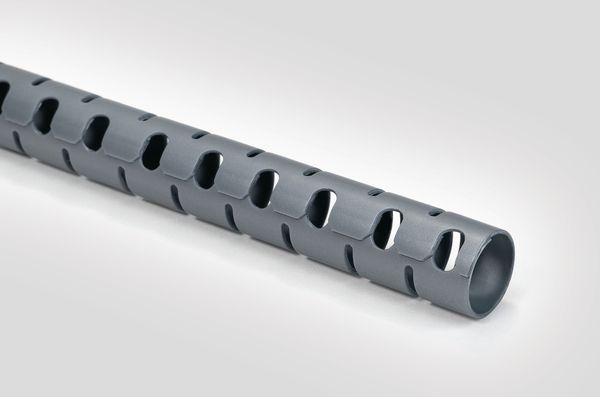

Elastyczny wąż spiralny HelaWrap zakłada się dołączonym aplikatorem w kilka sekund na zasadzie zamka błyskawicznego i można go w każdej chwili zdemontować oraz użyć ponownie.

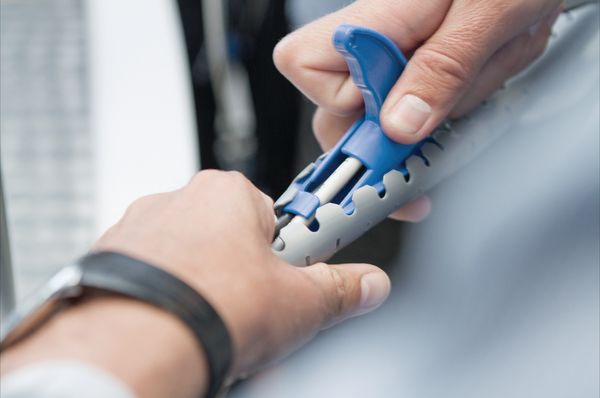

System HelaWrap aplikuje się dołączonym narzędziem na zasadzie zamka błyskawicznego, co skraca montaż do kilku sekund i pozwala na ponowne użycie.
System ochrony przewodów HelaWrap służy do wiązania, ochrony i mocowania przewodów. Użytkownicy cenią jego prosty i szybki montaż, który oszczędza czas pracy, a tym samym koszty. W razie potrzeby wąż spiralny HelaWrap można w każdej chwili zdemontować i użyć ponownie na tej samej zasadzie.
Właściwości węża spiralnego HelaWrap:
Krótki czas montażu, możliwość wielokrotnego demontażu i rozdzielania kabli w dowolnym punkcie sprawiają, że wąż spiralny HelaWrap jest szczególnie polecany do mocowań tymczasowych: w biurach, studiach fotograficznych, magazynach i przemyśle elektrycznym, a także w wielu innych zastosowaniach przemysłowych.
Film pokazuje, jak łatwy w obsłudze jest wąż spiralny HelaWrap: dołączone narzędzie nakłada owijkę na zasadzie zamka błyskawicznego w kilka sekund, a ten sam sposób pozwala ją zdemontować i użyć ponownie.

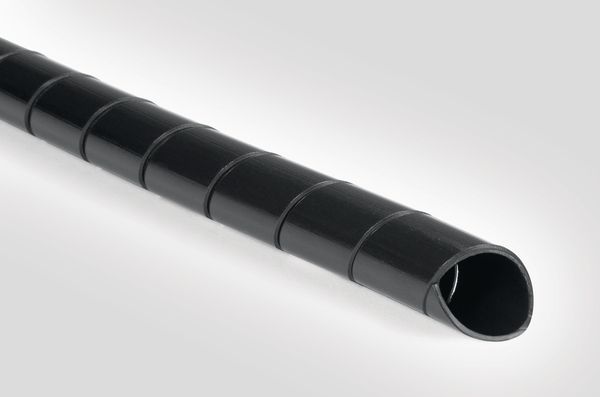

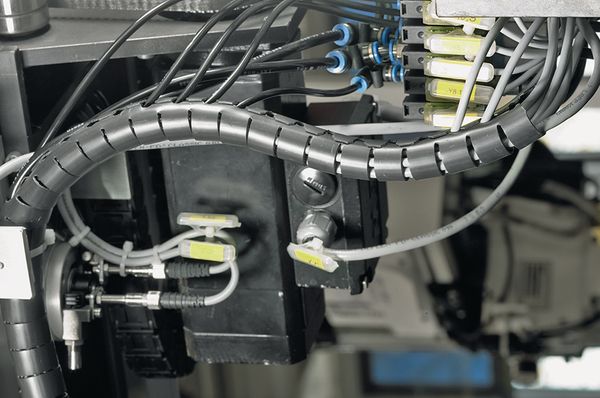

Trudnopalne węże spiralne HellermannTyton są bezhalogenowe, mają dopuszczenie EN 45545-2 i są samogasnące zgodnie z UL94 V0.

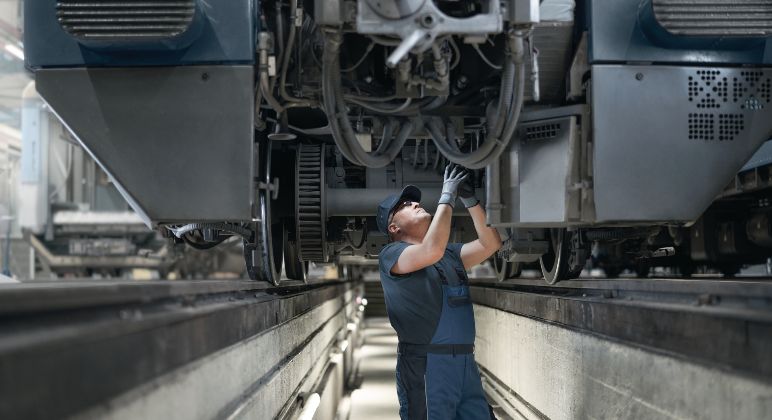

Specjalnie na potrzeby przemysłu kolejowego HellermannTyton oferuje bezhalogenowe węże spiralne oraz węże osłonowe Helawrap z dopuszczeniem EN 45545-2, europejską normą palności materiałów stosowanych w taborze kolejowym.
Bezhalogenowe węże spiralne z dopuszczeniem EN 45545-2 zawierają dodatki trudnopalne, dzięki którym są samogasnące w klasie UL94 V0 (klasyfikacja samogasnięcia tworzyw sztucznych). Zapewniają ochronę okablowania w bardzo trudnych środowiskach i są odporne na ekstremalne warunki.
Trudnopalne owijki spiralne chronią okablowanie zarówno w nowo budowanych wagonach, jak i podczas remontów oraz regularnych konserwacji taboru, co wpływa na sprawność jego działania. Spełniają surowe normy bezpieczeństwa, a ciche prowadzenie przewodów chroni je przed uszkodzeniami spowodowanymi wstrząsami i drganiami.
Bezhalogenowe węże ochronne HellermannTyton są stosowane we wszystkich typach pociągów:
Poza przemysłem kolejowym węże spiralne z dopuszczeniem EN45545-2 stosuje się w budynkach użyteczności publicznej i przy budowie szaf sterowniczych.
Oprócz trudnopalnych węży osłonowych, HellermannTyton dostarcza także wiele innych rozwiązań upraszczających instalację w przemyśle kolejowym: do modernizacji systemów oświetlenia LED, nowych gniazd zasilania, systemów rozrywki dla pasażerów i innych zastosowań.

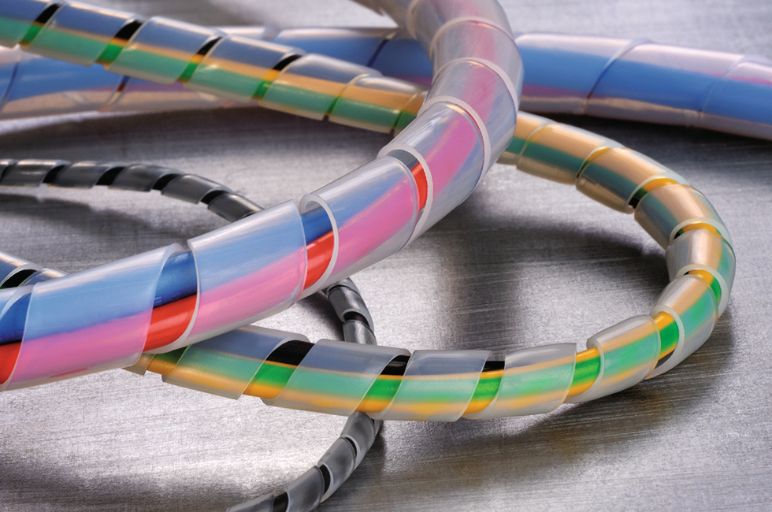

Wąż spiralny SBPTFE z PTFE pracuje trwale w temperaturze do +260°C, krótkotrwale do +350°C, jest odporny na chemikalia i samogasnący wg UL94 V0.
SBPTFE to wąż spiralny HellermannTyton z politetrafluoroetylenu (PTFE), odporny na ekstremalne temperatury i chemikalia. Spośród węży spiralnych HellermannTyton seria SBPTFE pokrywa największy zakres temperatur pracy: trwale wytrzymuje do +260°C, a w trybie pracy przerywanej nawet do +350°C.
Dzięki odporności na wysokie temperatury węże spiralne SBPTFE stosuje się przede wszystkim do prowadzenia przewodów w przemyśle lotniczym i obronnym.
Materiał SBPTFE jest samogasnący zgodnie z UL94 V0, dlatego węże spiralne PTFE nadają się do zastosowań mobilnych przyszłości na przykład w miejskiej mobilności powietrznej (UAM - Urban Air Mobility) i do dostaw za pomocą dronów.

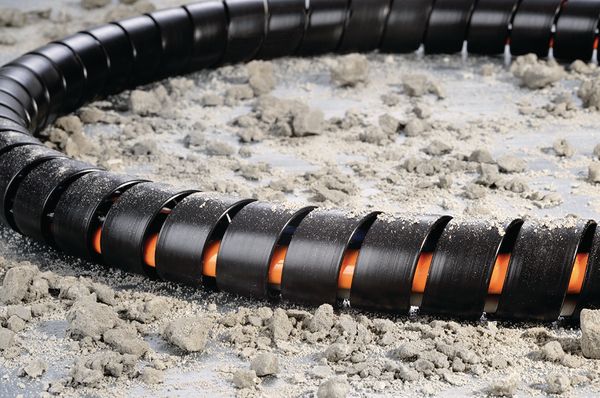

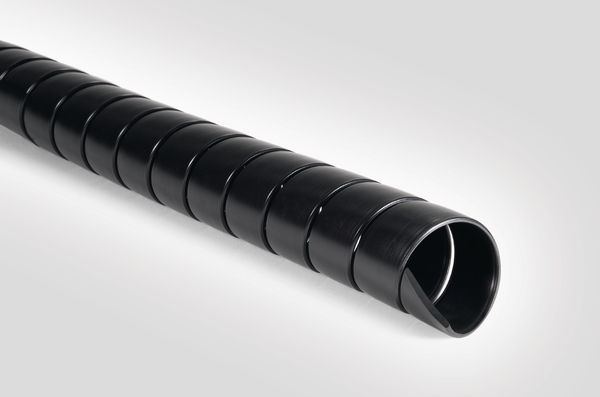

Do przewodów hydraulicznych stosuje się grubościenny wąż spiralny SPF, odporny na ścieranie i oleje, do wiązek o średnicy do 50 mm.
SPF to grubościenny wąż spiralny HellermannTyton odporny na ścieranie i oleje, przeznaczony do wiązek o średnicy do 50 mm. Chroni przewody narażone na obciążenia mechaniczne, na przykład przewody hydrauliczne w maszynach budowlanych.
Właściwości węży spiralnych SPF do przewodów hydraulicznych:
Węże spiralne SPF stosuje się m.in. w leśnictwie, rolnictwie, przemyśle ciężkim i petrochemicznym. Zapewniają większą niezawodność maszyn, chroniąc je przed awariami.
Wąż spiralny powinien mieć mniejszą średnicę nominalną niż wiązka kabli, aby spirala napinała się na przewodach i nie ślizgała się po wiązce; grubościenne węże SPF obejmują wiązki do 50 mm.
Zmierz średnicę zewnętrzną wiązki i wybierz wąż spiralny o średnicy nominalnej mniejszej od wiązki. Zbyt duży wąż spiralny ślizga się po przewodach.
O elastyczności wiązki i odporności na ścieranie decyduje też gęstość nawinięcia: im większy odstęp między zwojami, tym mocniej można później zginać kable, a im ciaśniej nawinięta spirala, tym mniejsza elastyczność, ale znacznie wyższa odporność na ścieranie. Zakresy średnic konkretnych indeksów podano w kartach produktów w katalogu HellermannTyton.
Wąż spiralny zakłada się na gotową wiązkę i pozwala wyprowadzić pojedynczy przewód w dowolnym miejscu spirali, a rurka termokurczliwa po obkurczeniu jest trwała, natomiast rura karbowana zapewnia wyższą odporność na zgniatanie.
|
Cecha |
|
Rura karbowana |
Oplot na kable |
|
| Montaż na gotowej wiązce | owijany wokół wiązki, HelaWrap nakładany aplikatorem bez rozdzielania przewodów | wersje nierozcinane wymagają nawleczenia przewodów przed montażem złączek | oploty samozamykające (Twist-In) zakłada się bez demontażu złączek | wymaga nawleczenia przed złączkami oraz źródła ciepła |
| Wyprowadzanie pojedynczych przewodów | w dowolnym miejscu między zwojami spirali | zależnie od wariantu | w oplotach samozamykających możliwe rozgałęzianie kabli | po obkurczeniu niemożliwe |
| Ponowne użycie | zazwyczaj wielokrotnego użytku | zależnie od wariantu | Twist-In i HELAHOOK można otwierać i zakładać ponownie | po obkurczeniu trwała |
| Charakter ochrony | wiązanie i ochrona przed ścieraniem; wersje PTFE, trudnopalne i grubościenne | wyższa odporność na zgniatanie, mniejsza elastyczność | elastyczna ochrona przed ścieraniem, wersje ekranujące EMI | izolacja i uszczelnienie połączeń |
Szersze porównanie osłon znajdziesz na stronach o rurach karbowanych, oplotach na kable, rurkach termokurczliwych i rurach osłonowych do przewodów. Wiązki spięte wężem spiralnym można dodatkowo mocować opaskami kablowymi i elementami mocującymi.
Odpowiedzi dotyczą definicji węża spiralnego, doboru i instalacji, różnic wobec innych osłon, ponownego użycia, temperatur pracy oraz norm EN 45545-2 i UL94 V0.
Wąż spiralny służy przede wszystkim do wiązania kabli i przewodów, zapewniając jednocześnie ich ochronę. W przeciwieństwie do standardowych opasek kablowych lub taśm klejących, przeznaczonych do jednorazowego użycia, elastyczne owijki spiralne są zazwyczaj wielokrotnego użytku.
Węże spiralne doskonale nadają się do modernizacji wcześniej zainstalowanego okablowania. Można je łatwo zamocować po montażu okablowania, bez rozdzielania i demontażu przewodów, a po instalacji pojedyncze kable lub przewody można rozgałęzić w dowolnym miejscu między szczelinami spirali.
Węże spiralne — bezhalogenowe, odporne na wysokie temperatury lub o standardowych właściwościach — są dostępne w szerokiej gamie kolorów i rozmiarów oraz wykonane z różnych materiałów, np. z polipropylenu (HelaWrap HWPP) czy PTFE (SBPTFE)
Wąż spiralny dobiera się według materiału (bezhalogenowy, trudnopalny, PTFE), wymaganych norm, takich jak EN 45545-2, oraz średnicy i koloru wiązki.
Kluczowy jest wybór materiału. Przy doborze sprawdź, czy wąż spiralny musi być:
Ważne jest także środowisko lub obszar zastosowania. Węże spiralne są dostępne w różnych rozmiarach i kolorach, a kolor może służyć identyfikacji wizualnej wiązek.
W razie wątpliwości przy doborze doradzą eksperci HellermannTyton. Skontaktuj się z doradcami technicznymi HellermannTyton.
Wąż spiralny instaluje się w trzech krokach: zmierz średnicę wiązki, dobierz długość i nawiń wąż na wiązkę, a pojedyncze kable wyprowadź w dowolnym miejscu spirali.

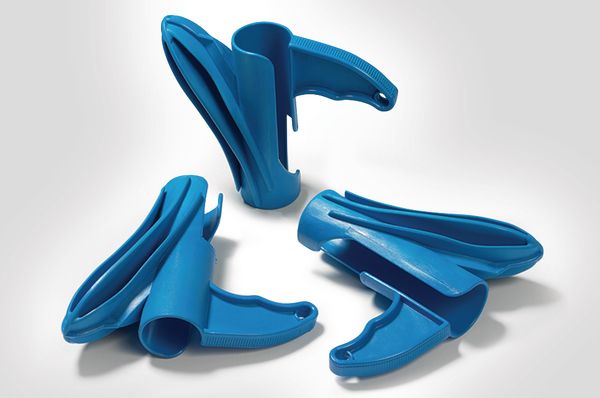

W porównaniu do innych węży osłonowych HelaWrap aplikuje się poręcznym aplikatorem, dzięki czemu można go zamocować lub zdjąć w ciągu kilku sekund — aplikator działa na zasadzie zamka błyskawicznego. Pozostałe węże spiralne zwykle instaluje się, owijając je ręcznie wokół wiązki; to prosta metoda, ale zajmuje nieco więcej czasu.
Krok 1: Zmierz średnicę zewnętrzną wiązki kabli lub przewodów i wybierz wąż spiralny o średnicy nominalnej mniejszej niż wiązka. Dzięki temu spirala napina się na kablach i nie ślizga się po wiązce.
Krok 2: Wybierz wąż spiralny o wymaganej długości lub skróć go w razie potrzeby. Następnie zacznij go owijać wokół wiązki przewodów w kierunku przeciwległego końca, podobnie jak w przypadku mocowania taśmy izolacyjnej.
Krok 3: Pojedyncze kable można wyprowadzić ze spirali w dowolnym miejscu podczas nawijania. Jeśli chcesz zrobić to później, wąż trzeba nawinąć z powrotem w odpowiednie miejsce, chyba że używasz systemu HelaWrap.
W razie potrzeby wąż spiralny można całkowicie rozwinąć i użyć ponownie w innym miejscu.
Warto wiedzieć: im większa odległość między zwojami podczas nawijania, tym mocniej można później zginać kable; im ciaśniej nawinięta spirala, tym mniejsza elastyczność, ale znacznie wyższa odporność na ścieranie.
Wąż spiralny zakłada się na gotową wiązkę i pozwala wyprowadzić pojedyncze kable w dowolnym miejscu; rurka termokurczliwa po obkurczeniu jest trwała, a rura karbowana daje wyższą odporność na zgniatanie.
Rurki termokurczliwe wymagają nawleczenia przed założeniem złączek i źródła ciepła, a po obkurczeniu nie nadają się do ponownego użycia. Wąż spiralny można założyć po montażu okablowania, bez demontażu przewodów.
Tak — elastyczne węże spiralne są zazwyczaj wielokrotnego użytku, a HelaWrap można w kilka sekund zdemontować aplikatorem i założyć ponownie.
Wąż spiralny można całkowicie rozwinąć i użyć w innym miejscu. HelaWrap pozwala na wielokrotny montaż i demontaż na zasadzie zamka błyskawicznego, dlatego nadaje się do prac modernizacyjnych i rozwiązań tymczasowych.
Najwyższą temperaturę pracy ma wąż spiralny SBPTFE: trwale do +260°C, a w trybie pracy przerywanej do +350°C.
Zakres temperatur pozostałych wersji — standardowych, trudnopalnych i grubościennych — podaje karta produktu wybranego indeksu.
EN 45545-2 to europejska norma palności materiałów stosowanych w taborze kolejowym, a UL94 V0 to klasa samogasnięcia tworzyw sztucznych; bezhalogenowe węże spiralne HellermannTyton do kolei spełniają obie.
Węże spiralne z dopuszczeniem EN 45545-2 stosuje się w pociągach EMU i LRV, pociągach regionalnych, kolejach dużych prędkości i lokomotywach, a także w budynkach użyteczności publicznej i przy budowie szaf sterowniczych. Samogasnący w klasie UL94 V0 jest też materiał węży SBPTFE.
