Osłony na kable: metalowe, stalowe, PVC i elastyczne

Osłony na kable, systemy ochrony przewodów i akcesoria

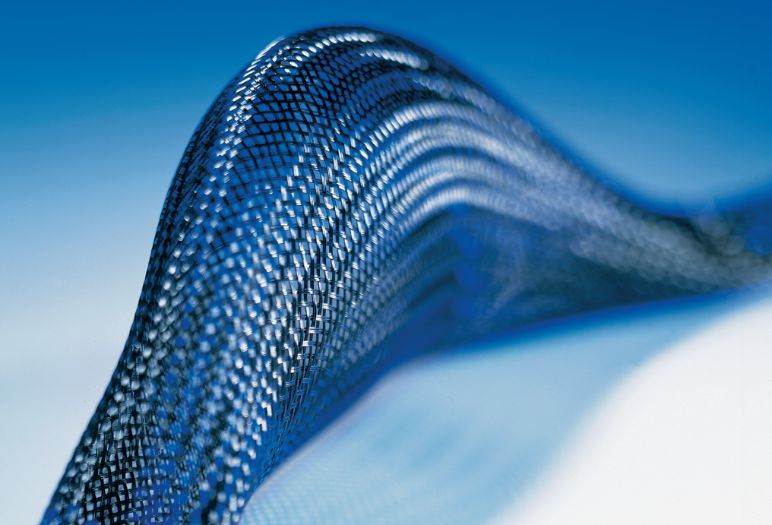

Rura osłonowa do przewodów Helagaine HLB

Bez odpowiedniej osłony na kable żaden kabel czy przewód nie jest w stanie sprostać aktualnym wymaganiom w zakresie odporności na ścieranie, rozciąganie, trwałości kształtów czy odporności na uderzenia. Rury osłonowe zwane inaczej osłonami na kable muszą spełniać te wymagania, zapewniając dodatkowo ochronę przed zanieczyszczeniami, wilgocią i ekstremalnymi temperaturami.

HellermannTyton gwarantuje najwyższą jakość i bezpieczeństwo we wszystkich obszarach ochrony kabli i przewodów, od materiałów o doskonałej elastyczności, poprzez te o właściwościach niepalnych, po wyjątkową ochronę mechaniczną. Każde zastosowanie w zakresie ochrony przewodów wyróżnia się całkowicie indywidualnymi wymaganiami. Podczas gdy ochrona kabli w budowie maszyn i urządzeń wymaga aby osłony kablowe charakteryzowały się wysoką odpornością na uderzenia mechaniczne i ścieranie, kanały kablowe i oploty stosowane w budynkach użyteczności publicznej lub w taborze kolejowym muszą spełniać najwyższe standardy bezpieczeństwa pożarowego i być bezhalogenowe.

Oprócz elastycznych rur osłonowych o doskonałych właściwości materiałowych, oferujemy również rozwiązania systemowe. Do każdej osłony na kable serii HelaGuard dostępny jest szereg akcesoriów, takich jak np.:

  • Nakrętki kontrujące
  • Kapturki zabezpieczające
  • Uchwyty mocujące
  • Podkładki uszczelniające

Niezależnie od tego, czy chodzi o budowę czy modernizację systemów ochrony kabli już teraz znajdź odpowiednią dla Twojego zastosowania osłonę na kable.

Ochrona przewodów dostosowana do Twoich potrzeb!

Wymagania w zakresie ochrony przewodów stają się coraz bardziej restrykcyjne. Rury osłonowe czy inaczej osłony na kable muszą spełniać szereg właściwości w celu optymalnej ochrony wiązek kabli i przewodów w danych warunkach. Należą do nich m.in.:

  • Elastyczność
  • Dobra odporność na korozję
  • Wysoka odporność na działanie zmiennych temperatur, ciepła i zimna
  • Właściwości samogasnące lub hamujące rozprzestrzenianie się ognia

HellermannTyton jest globalnym producentem oferującym wysokowydajne rozwiązania osłon na kable, które w unikalny sposób spełniają potrzeby klientów, niezależnie od branży, w której działają. Kluczowe aspekty obejmują rozwiązanie konkretnych wymagań, oszczędność kosztów instalacji i komponentów oraz poprawę jakości produktu końcowego.

Portfolio produktów obejmuje następujące rozwiązania:

Tworzywowe osłony na kable HelaGuard z osprzętem końcowym Tworzywowe rury osłonowe HelaGuard z osprzętem końcowym

Szerokie portfolio rur karbowanych z PA6, uniepalnianego PA6, PA12 i PP, jak również rury HG-DC z podwójną szczeliną zwane także dwudzielnymi przeznaczone do montażu na podłączonej wiązce. Duży wybór osprzętu końcowego o szczelności IP66 i IP68/IP69k (proste, kolanka 90° i 45°, rozgałęziacze typu T i Y, z kołnierzem) z gwintem metrycznym i PG, opcjonalnie z wewnętrznym lub zewnętrznym, obrotowym, niklowanym gwintem lub z dławnicą. Osłony na kable doskonale sprawdzające się w szerokim zakresie zastosowań przemysłowych.

Stalowe osłony na kable HelaGuard z osprzętem końcowym Metalowe rury osłonowe HelaGuard z osprzętem końcowym

Standardowo używane elastyczne, stalowe rury osłonowe, wykonane ze stali galwanizowanej oraz stali nierdzewnej, kwasoodpornej (SS316) o wyśmienitej odporności na zgniecenia, zrywanie i uderzenia. Osprzęt końcowy z niklowanego mosiądzu i stali nierdzewnej, kwasoodpornej (SS316) ze stałym i obrotowym gwintem metrycznym i PG. Osłony na kable stosowane m.in. do prowadzenia przewodów w instalacjach podpodłogowych.

Stalowe osłony na kable HelaGuard z powłoką z tworzywa z osprzętem końcowym Stalowe rury osłonowe HelaGuard z powłoką z tworzywa z osprzętem końcowym

Elastyczne, stalowe osłony na kable, powlekane PVC, PA6 i poliolefiną (PO) o doskonałej odporności na zgniecenia, zrywanie i uderzenia. Osprzęt końcowy z niklowanego mosiądzu ze stałym i obrotowym gwintem metrycznym i PG o szczelności IP54 i IP65.

Stalowe osłony na kable HelaGuard z powłoką wodoszczelną ((IP68, IP69k) z osprzętem końcowym Stalowe rury osłonowe HelaGuard z powłoką wodoszczelną z osprzętem końcowym

Elastyczne, stalowe osłony na kable z gładką powłoką z PVC i kauczuku termoplastycznego o doskonałej odporności na zgniecenia, zrywanie i uderzenia. Osprzęt końcowy z niklowanego mosiądzu ze stałym i obrotowym gwintem metrycznym i PG o szczelności IP68/IP69k. Te osłony na kable są przeznaczone do pracy na zewnątrz.

Elastyczne osłony na kable wzmacniane spiralą PSR i PSRSC z osprzętem końcowym Elastyczne rury osłonowe wzmacniane spiralą PSR i PSRSC z osprzętem końcowym

Wysoce elastyczne rury osłonowe z PVC wzmacniane spiralą z twardego PVC o gładkiej ściance wewnętrznej (PSRSC posiada także gładką powłokę zewnętrzną). Osprzęt obejmuje złącza proste i kolanka 90° z tworzywa sztucznego (IP66 i IP67), z niklowanego mosiądzu (IP66, IP67, IP68 i IP69k) oraz ze stali nierdzewnej (316) (IP66, IP67, IP68 i IP69k).

Akcesoria HelaGuard Akcesoria HelaGuard

Duży wybór obejm, uchwytów, nakrętek kontrujących, uszczelek, łączników oraz konwerterów.

Elastyczne osłony na kable wzmacniane spiralą FlexiGuard z osprzętem końcowym Elastyczne rury osłonowe wzmacniane spiralą FlexiGuard z osprzętem końcowym

Wysoce elastyczne osłony na kable z PVC wzmacniane spiralą z powleczonego plastikiem drutu stalowego. Osprzęt końcowy o szczelności IP54 z gwintem metrycznym i PG albo alternatywnie z uchwytem mocującym. Osłony na kable FlexiGuard są przeznaczone do stosowania przy budowie rozdzielnic oraz maszyn i urządzeń.

Elastyczne osłony na kable do pracy w warunkach ekstremalnych Elastyczne rury osłonowe do pracy w warunkach ekstremalnych

Rura osłonowa CTT z PTFE z dopuszczeniem NSA 935805 o doskonałej odporności na działanie większości środków chemicznych i temperatur, o dobrej odporności na zrywanie oraz na zginanie. Osłona na kable CTT chroni przewody przed wysokimi i niskimi temperaturami, płomieniem, wilgocią, korozją, wibracjami i uszkodzeniami mechanicznymi.

Systemy zarządzania okablowaniem Systemy zarządzania okablowaniem

System zarządzania okablowaniem jest idealnym rozwiązaniem do jednoczesnego wiązania, ochrony mechanicznej oraz mocowania przewodów i kabli. Proste narzędzie Helawrap pozwala na szybkie wprowadzenie całej wiązki przewodów do węża. Za pomocą akcesoriów Helawrap można w łatwy sposób mocować wąż Helawrap do stołów lub w szafach rozdzielczych. Te osłony na kable są idealnym, oszczędzającym czas rozwiązaniem do zastosowań przemysłowych.

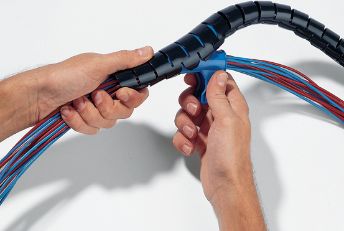

Węże spiralne Węże spiralne

Węże spiralne są używane do tworzenia wiązek oraz do ochrony kabli i przewodów. Tego typu osłony na kable HellermannTyton są dostępne w wielu różnych wielkościach, kolorach i materiałach. Osłony na kable stanowią m.in. znakomite zabezpieczenie przed działaniem sił mechanicznych.

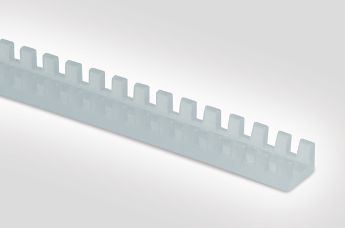

Korytka kablowe i akcesoria Korytka kablowe i akcesoria

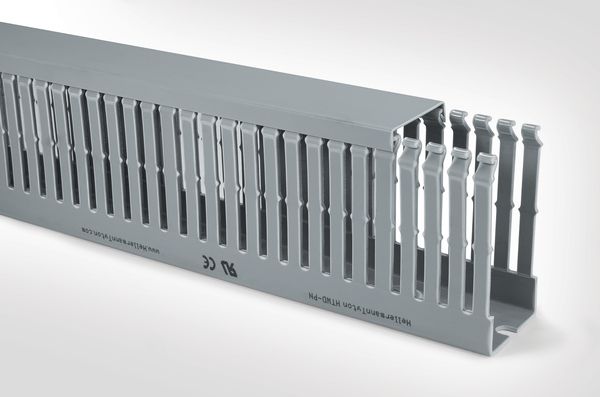

Koryta grzebieniowe są stosowane rozdzielnicach i panelach sterujących. Obok koryt grzebieniowych wykonanych z PVC i bezhalogenowego PC/ABS, HellermannTyton oferuje cały asortyment akcesoriów do mocowania koryt oraz szyn DIN.

Osłony na kable i akcesoria Kanały kablowe i akcesoria

Kanały kablowe, w tym również bezhalogenowe, oraz akcesoria do mocowania przewodów na szynach montażowych oraz mocowania do kabli i przewodów. Kanały kablowe z PCV z wąskimi (T1-E) i szerokimi przegródkami (T1) oraz w wymiarach DIN (TD). Bezhalogenowe kanały kablowe z PC/ABS (HTWD-HF) w wymiarach DIN, które pomyślnie przeszły kontrolę zgodnie z obowiązującymi standardami kolejowymi. Kompletny system osłon na kable.

Oploty ochronne i tkaninowe osłony na kable Oploty ochronne i tkaninowe osłony na kable

Oploty ochronne przeznaczone do ochrony przewodów i kabli przed przecieraniem, wykonane z poliamidu 6.6 (PA66) i poliestru (PET), także w połączeniu z włóknami miedzianymi, cynowanymi do ekranowania przed wpływem zewnętrznych pól elektromagnetycznych. Rozpinalny rękaw ochronny HELAHOOK z zapięciem rzepowym oraz samozwijające oploty ochronne Twist-In zapewniają optymalną ochronę zainstalowanych i pracujących przewodów i kabli. Praktyczne długości osłon na kable Helagaine Twist-In pozwalają na ich wykorzystanie w domu oraz w biurze.

Osłony krawędzi Osłony krawędzi

Profile ochronne EdgeGuard z polichlorku winylu (PVC) do zastosowań na prostych krawędziach i Flexiform z polietylenu (PE), poliamidu (PA) lub politetrafluoroetylenu (PTFE) do zastosowań w otworach wycinanych lub wytłaczanych w blasze.

Tulejki, przelotki, odgiętki Tulejki, przelotki, odgiętki

Odgiętki, przelotki i kapturki w dużym wyborze rozmiarów i zastosowań.

HelaGuard systemy ochrony przewodów

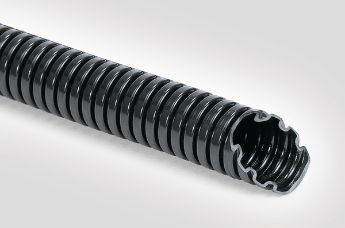

Rury osłonowe HelaGuard z tworzywa sztucznego HG-SW, rura z PA6 standardowa

Osłony na kable HelaGuard z tworzywa sztucznego HG-SW, rura z PA6 standardowa

Rura karbowana HG-SW zapewnia bardzo dobrą odporność na ścieranie, zgniecenia i uderzenia, jest bardzo elastyczna i charakteryzuje się wysoką wytrzymałością starzeniową. Ta osłona na kable jest również bardzo odporna na działanie rozpuszczalników i olejów, nie zawiera halogenu, siarki i fosforu.

Przeznaczona jest do następujących obszarów zastosowań:

  • Budowa maszyn
  • Budowa instalacji
  • Budowa szaf sterowniczych
  • Budynki użyteczności publicznej

Rury osłonowe z tworzywa sztucznego HG-LW, rura z PA6 cienkościenna

Osłony na kable z tworzywa sztucznego HG-LW, rura z PA6 cienkościenna

Rura osłonowa HG-LW o obniżonej masie jest bardzo elastyczna i ma mały promień gięcia. Charakteryzuje się wysoką wytrzymałością starzeniową i dobrą odpornością na ścieranie, zgniecenia i uderzenia. Jest również bardzo odporna na działanie rozpuszczalników i olejów, nie zawiera halogenów, siarki i fosforu.

Ta osłona na kable przeznaczona jest do stosowania w takich branżach jak:

  • Budowa maszyn
  • Budowa fabryk i zakładów
  • Budowa szaf sterowniczych
  • Budynki użyteczności publicznej

Idealne rozwiązanie wszędzie tam, gdzie wymagana jest niższa ochrona mechaniczna.

Rury osłonowe z tworzywa sztucznego HG-FR, rura z PA6 uniepalniana

Osłona na kable z tworzywa sztucznego HG-FR, rura z PA6 uniepalniana

Wyjątkowo odporna i trudnopalna rura osłonowa HG-FR z certyfikatem EN45545-2 charakteryzuje się niską emisją dymu i toksyczności. Jest to bardzo elastyczna osłona na kable, która posiada wysoką wytrzymałość starzeniową. Charakteryzuje się wysoką odpornością na ścieranie, zgniecenia, uderzenia, na działanie rozpuszczalników i olejów, nie zawiera halogenów, siarki i fosforu.

Osłona na kable HG-FR jest do stosowania w takich branżach jak:

  • Pojazdy szynowe
  • Tunele kolejowe
  • Stacje podziemne
  • Budynki użyteczności publicznej

Idealne rozwiązanie wszędzie tam, gdzie wymagana jest wysoka ochrona przeciwpożarowa.

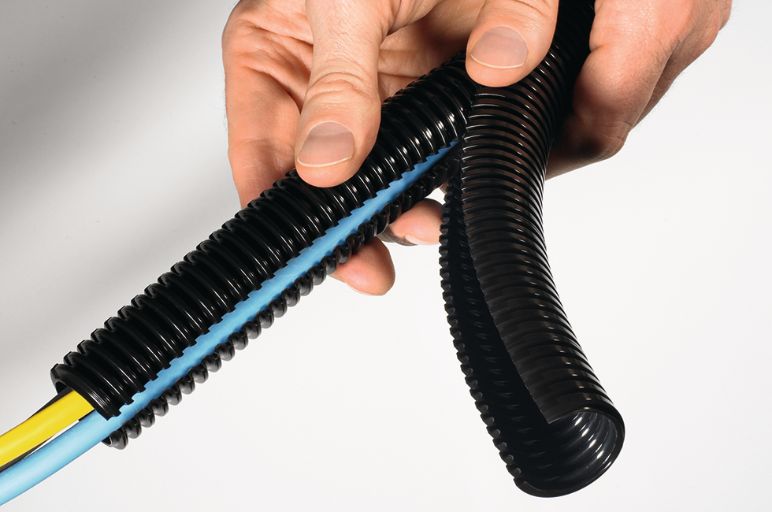

Rury osłonowe z tworzywa sztucznego HG-DC, rura dwudzielna

Osłona na kable z tworzywa sztucznego HG-DC, rura szczelinowa

Dwudzielna, karbowana rura HG-DC może być wielokrotnie otwierana i zamykana. Kable można łatwo wprowadzać z boku. Ta osłona na kable ma wysoką odporność na ścieranie, zgniecenia i uderzenia. Jest również bardzo odporna na działanie rozpuszczalników i olejów, nie zawiera halogenów, siarki i fosforu.

Osłona na kable HG-DC przeznaczona jest do następujących obszarów zastosowań:

  • Budowa szaf sterowniczych
  • Budowa maszyn
  • Budowa fabryk i zakładów

Idealne rozwiązanie wszędzie tam, gdzie prowadzone są prace modernizacyjne.

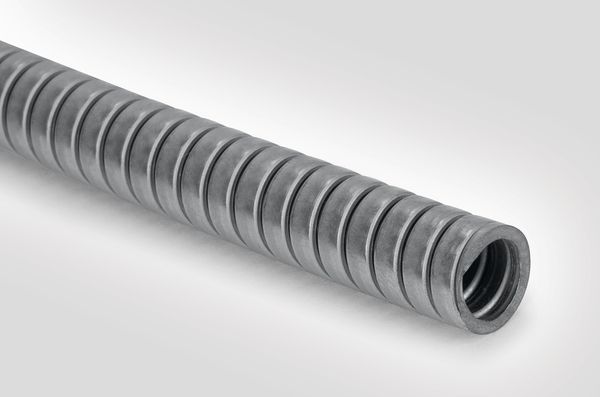

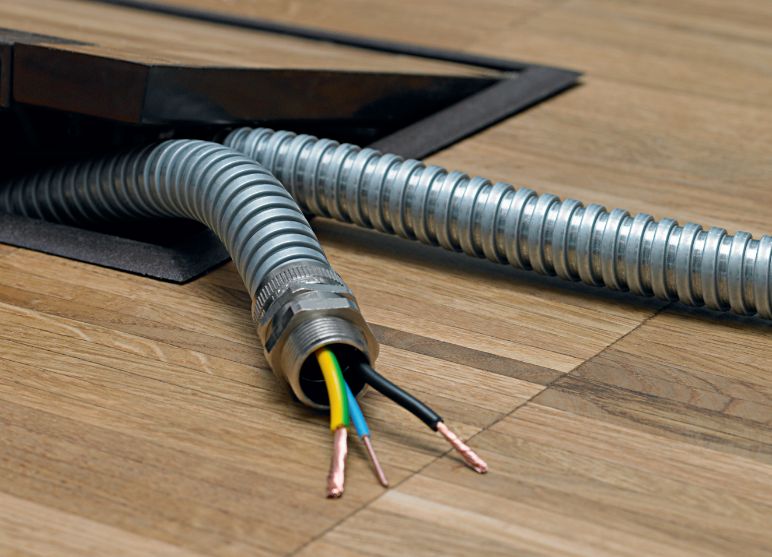

Metalowe rury osłonowe SC, rura ze stali galwanizowanej

Metalowe osłony na kable SC, rura ze stali galwanizowanej

Stalowa, ocynkowana rura kablowa SC charakteryzuje się doskonałą wytrzymałością na zgniecenia, uderzenia i rozciąganie. Dodatkowo jest bardzo elastyczna.

Metalowa osłona na kable przeznaczona jest do następujących obszarów zastosowań:

  • Okablowanie w instalacjach podpodłogowych w biurach
  • Okablowanie do przesyłu danych
  • Ochrona przewodów hydraulicznych lub pneumatycznych

Idealne rozwiązanie, gdy wymagany jest wysoki stopień ochrony mechanicznej.

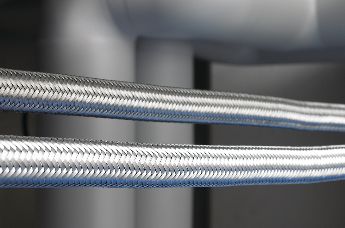

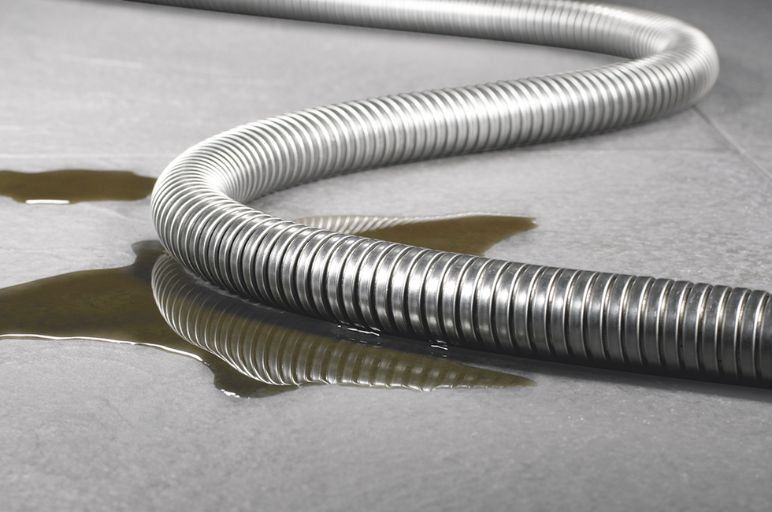

Metalowe rury osłonowe SSC, rura ze stali nierdzewnej

Metalowe osłony na kable SSC, rura ze stali nierdzewnej

Rura kablowa SSC ze stali nierdzewnej jest odporna na rdzę i korozję. Elastyczna, charakteryzuje się bardzo dobrą wytrzymałością na zgniecenia, uderzenia i rozciąganie.

Stalowa osłona na kable przeznaczona jest do stosowania w takich branżach jak:

  • Ochrona czujników kabli
  • Rury instrumentacyjne
  • Przewody hydrauliczne i pneumatyczne

Powszechnie stosowana w szpitalach i klinikach, szczególnie w środowiskach korozyjnych.

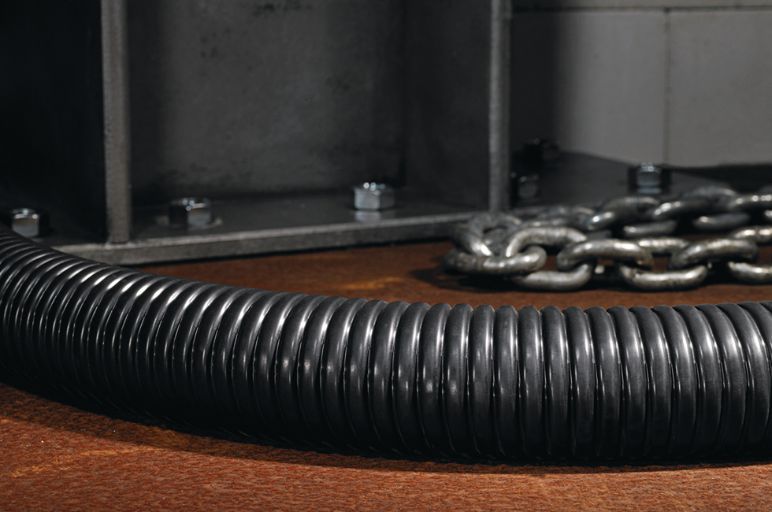

Metalowe rury osłonowe powlekane tworzywem sztucznym, PCS rura ze stali galwanizowanej z powłoką PVC

Metalowe osłony na kable powlekane tworzywem sztucznym, PCS rura ze stali galwanizowanej z powłoką PVC

Stalowa, ocynkowana rura karbowana PCS z powłoką PCV jest bardzo odporna na zgniecenia, uderzenia i rozciąganie. Bardzo elastyczna i odporna na działanie zasad, kwasów i chemikaliów.

Osłona na kable PCS jest powszechnie stosowana przy budowie maszyn i urządzeń.

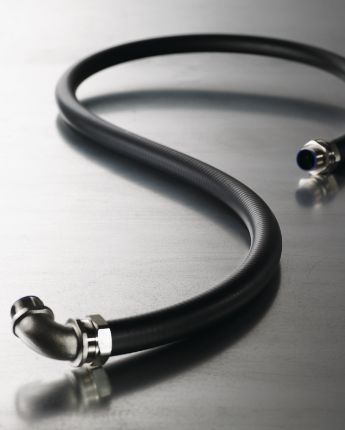

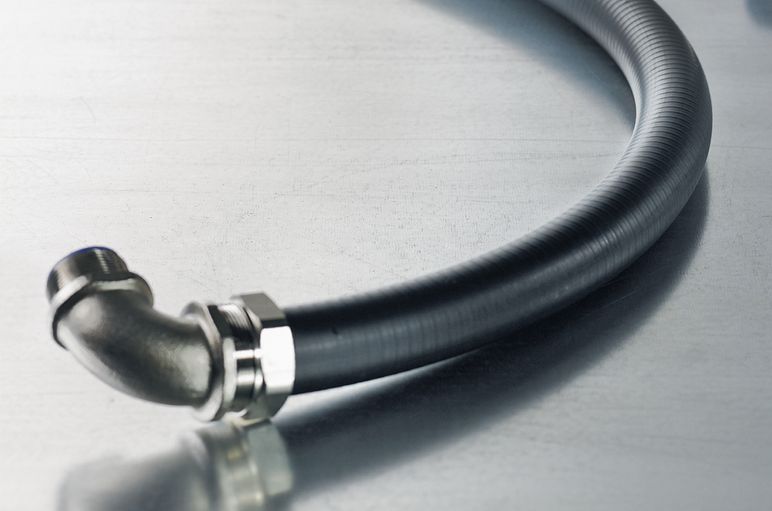

Metalowe rury osłonowe z powłoką wodoszczelną, LTS rura ze stali galwanizowanej z powłoką PVC

Metalowe osłony na kable z powłoką wodoszczelną, LTS rura ze stali galwanizowanej z powłoką PVC

Stalowa, ocynkowana rura kablowa LTS z gładką, wodoszczelną powłoką z PVC (IP68, IP69 z osprzętem LTS) charakteryzuje się bardzo dobrą odpornością na zgniecenia, uderzenia, rozciąganie i dobrą elastycznością. Jest odporna na działanie olejów, smarów, kwasów i chemikaliów. Nadaje się do stosowania na zewnątrz.

Tego rodzaju osłona na kable jest powszechnie stosowana przy budowie maszyn lub instalacjach zewnętrznych oraz wszędzie tam, gdzie wymagana jest szczelność (IP68).

Oploty ochronne

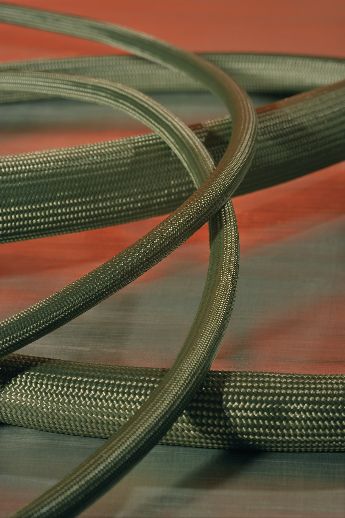

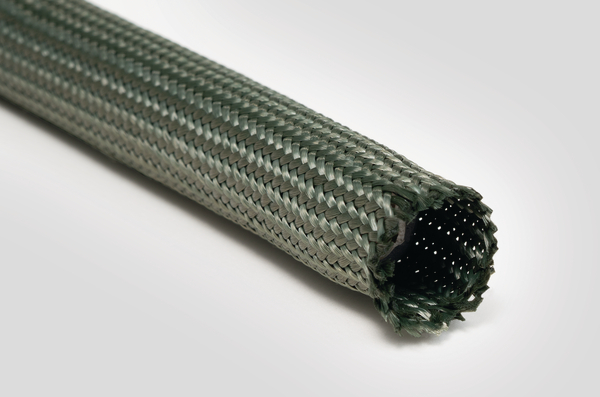

Oploty ochronne Helagaine HEGMAN i HEGMANWO

Osłony na kable Helagaine HEGMAN i HEGMANWO

Oploty HEGMAN i HEGMANWO są wykonane z niepalnych włókien meta-aramidowych NOMEX®. Są one elastyczne, a ich wysoki współczynnik rozszerzalności pozwala na łatwy montaż nawet na długich odcinkach i złączach.

Osłony na kable HEGMAN i HEGMANWO zapewniają optymalną ochronę mechaniczną wiązek kablowych i są odporne na działanie trudnych warunków otoczenia. Chronią kable i przewody przed ścieraniem, działaniem wysokich temperatur i płomieniem.

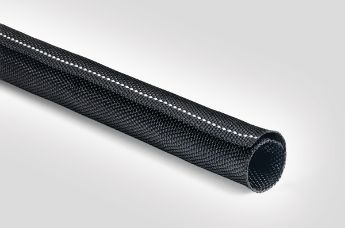

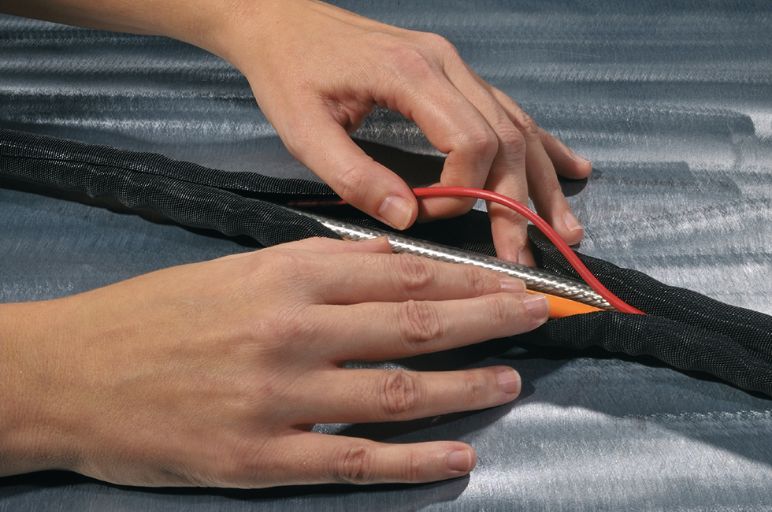

Samozamykające oploty ochronne Helagaine Twist-In

Samozamykające, ochronne osłony na kable Helagaine Twist-In

Helagaine Twist-In jest samozamykającym się oplotem ochronnym wykonanym z włókien poliestrowych. Samozamykająca właściwość pozwala na łatwy i szybki montaż oraz demontaż nawet na zamkniętych elementach i przewodach.

Oplot ten umożliwia szybki i bezproblemowy dostęp do przewodów i kabli w celu ich kontroli, konserwacji lub montażu w dowolnym momencie. Obejmuje szeroki zakres zastosowań i średnic przy niewielkim zakresie rozmiarów.

Osłonę na kable Helagaine Twist-In stosuje się przy budowie maszyn i urządzeń oraz w obszarze elektroniki i elektrotechniki.

Oplot Helagaine Twist-In jest dostępny w trzech różnych wersjach:

  • Twist-In: wariant ogólnego zastosowania, wykonany z mocnego poliestru
  • Twist-In-FR: wariant trudnopalny, zgodny z EN 45545-2
  • Twist-In-RR: odstraszający gryzonie, wykonany z włókna szklanego i poliestru

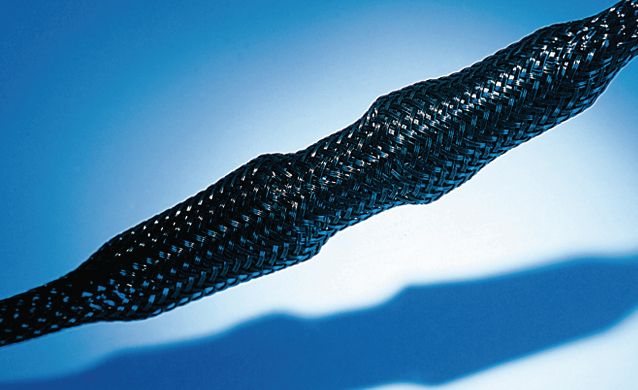

Standardowe oploty ochronne o dużej gęstości Helagaine HEGP

Standardowe, ochronne osłony na kable o dużej gęstości Helagaine HEGP

Oploty Helagaine HEGPelastyczną, wysoce odporną na przecięcia i prostą w montażu metodą ochrony przewodów. Specjalna plecionka zwiększa średnicę w momencie ściśnięcia (spiętrzenia), a po rozciągnięciu wraca do średnicy nominalnej.

Osłona na kable HEGP zapewnia wysoki poziom pokrycia powierzchni, przy jednoczesnym zachowaniu dużego stopnia spiętrzenia. W celu zapewnienia optymalnego dopasowania, oploty HEGP dostarczane są w 13 rozmiarach dla średnic od 1 do 66 mm.

Oploty Helagaine HEGP są stosowane w przemyśle motoryzacyjnym i przy budowie maszyn oraz urządzeń. Te osłony na kable stosowane są również w mniejszych urządzeniach elektrycznych w celu uniknięcia powstawania kieszeni o wysokiej temperaturze.

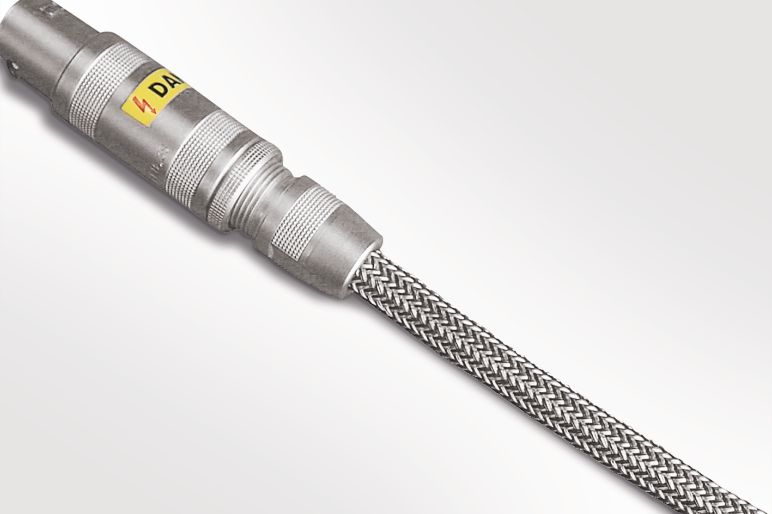

Oploty do ochrony elektromagnetycznej, klasa UL94V0 Helagaine HEGEMIP

Osłony na kable do ochrony elektromagnetycznej, klasa UL94V0 Helagaine HEGEMIP

Oploty ochronne Helagaine HEGEMIP wykonane z ocynowanej miedzi i nici poliestrowych, zapewniają ochronę elektromagnetyczną (EMC) oraz bezpieczne wiązanie przewodów

Oploty są dostarczane z wewnętrzną rurką ochronną, która zabezpiecza je przed deformacją w trakcie transportu i ułatwia aplikacje na przewodzie. Oprócz doskonałej ochrony elektromagnetycznej, te osłony na kable są również odporne na ścieranie i spełniają wymagania międzynarodowej normy CISPR25 (10KHz do 1GHz).

Osłona na kable Helagaine HEGEMIP jest stosowana do ochrony bardzo czułych urządzeń elektronicznych w branżach, takich jak:

  • Przemysł samochodowy
  • Przemysł lotniczy
  • Przemysł wojskowy

Mieszanka materiałów sprawia, że oplot jest rozciągliwy i łatwy w aplikacji. W przeciwieństwie do oplotów czysto miedzianych, te osłony na kable mogą być zginane i skręcane, a mimo to powracają do swojej pierwotnej formy. Dzięki temu nadają się one szczególnie do zastosowań, w których występuje ruch.

Pozostałe osłony do ochrony kabli i przewodów

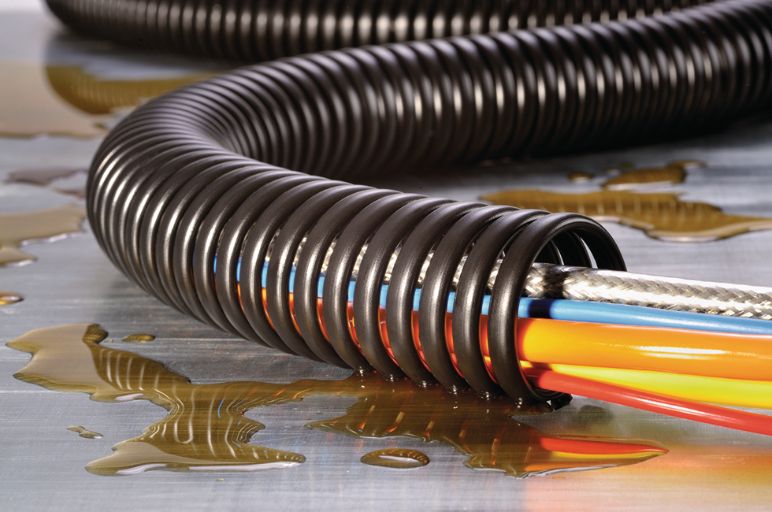

Węże spiralne o podwyższonej odporności na oleje SPS

Węże spiralne o podwyższonej odporności na oleje SPS

Węże spiralne SPS są bardzo wytrzymałe i zapewniają bardzo dobrą ochronę przed naprężeniami mechanicznymi, ścieraniem i działaniem olejów. Są dostępne w znacznie większych średnicach (do 50 mm) niż inne tego typu osłony na kable i idealne dla większych wiązek kablowych.

Węże spiralne SPS nadają się szczególnie do stosowania w miejscach, gdzie wymagana jest wysoka odporność na ścieranie i znacznie większe średnice kabli, np:

  • Przemysł samochodowy
  • Przemysł petrochemiczny
  • Przemysł maszyn ciężkich

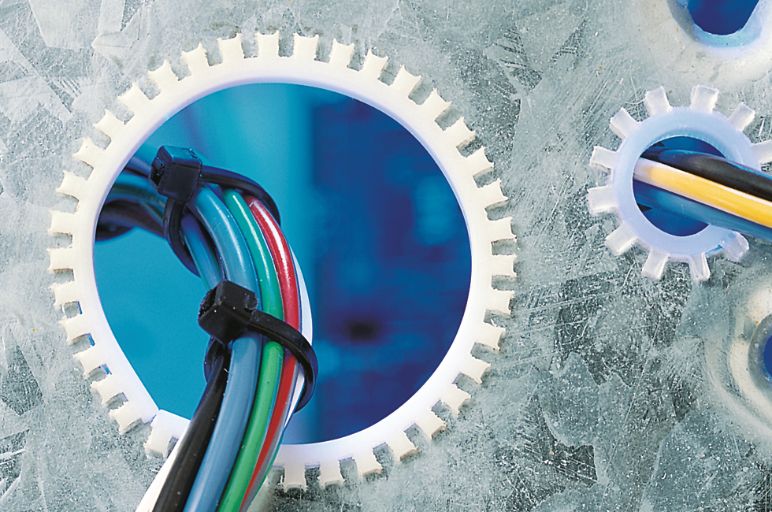

Osłony krawędzi otworów, profile Flexiform

Osłony ostrych krawędzi otworów w blasze, Osłona krawędzi Flexiform

Bardzo elastyczny profil osłonowy Flexiform przeznaczony jest do mocowania na krawędzi blachy wewnątrz otworów bez stosowania kleju. Ściśle przylegający profil skutecznie chroni kable, zapobiegając ich ocieraniu się.

Osłona krawędzi Flexiform służy do zabezpieczenia przewodów i kabli przed możliwymi uszkodzeniami izolacji przy prowadzeniu przez otwory o ostrych krawędziach.

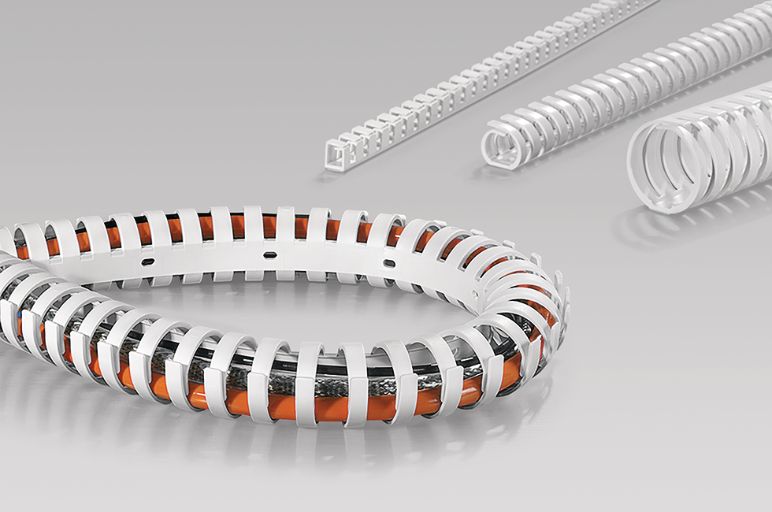

Elastyczne korytka Heladuct Flex

Korytka elastyczne Heladuct Flex

Korytka elastyczne Heladuct Flex są systemem prowadzenia przewodów, utrzymującym przewody w niewielkiej przestrzeni i zapewniającym ich atrakcyjny wygląd przy prowadzeniu na widoku. Przewody mogą być swobodnie wprowadzane i wyprowadzane poprzez otwory w grzebieniu korytka na całej długości. Montaż może być wykonywany zarówno przy pomocy wkrętów jak i taśmy samoprzylepnej, która pozwala na szybkie i pewne mocowanie do trudnych i nierównych powierzchni.

Warstwa klejąca z pianki wygładza nierówności podłoża i sprawdza się szczególnie dobrze na powierzchniach malowanych proszkowo. Korytko Heladuct Flex jest na tyle elastyczne, że można je montować także pod kątem 90° i większym.

Elastyczne osłony na kable Heladuct są zazwyczaj używane w rozdzielnicach. Są one także używane w przemyśle meblarskim, gdzie konieczne jest aby przewody elektryczne były ułożone szybko i w atrakcyjny sposób.
