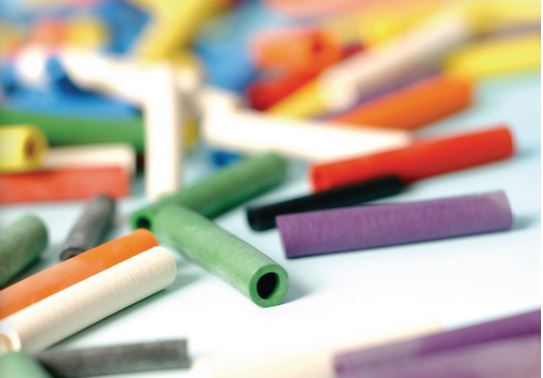

Koszulka izolacyjna to elastyczna rura z tworzywa (neopren, silikon, PTFE lub PVC) nakładana na kabel lub złącze w celu izolacji elektrycznej i ochrony mechanicznej, bez konieczności obkurczania.
Koszulki izolacyjne i akcesoria HellermannTyton obejmują rury z czterech materiałów oraz dedykowane narzędzia montażowe i środek smarny ułatwiający ich zakładanie.
Każde zastosowanie wymagające użycia rur izolacyjnych charakteryzuje się określonymi wymaganiami. Oferta HellermannTyton obejmuje szeroką gamę koszulek izolacyjnych wykonanych z wielu różnych materiałów m.in. tulejki izolacyjne z chloroprenu, rury silikonowe, rury teflonowe PTFE czy węże osłonowe PVC.
Wybierając rurę izolacyjną pod konkretną aplikację poza właściwościami materiału, warto uwzględnić także grubość ścianki, kolor i długość materiału izolacyjnego. Oferta HellermannTyton obejmuje również odpowiednie narzędzia montażowe oraz środki smarne ułatwiające montaż koszulek.
Dobór materiału koszulki izolacyjnej zależy od wymaganej elastyczności, zakresu temperatur pracy i odporności chemicznej — neopren i silikon sprawdzają się przy elastycznym dopasowaniu, a PTFE w ekstremalnych temperaturach.
|
Materiał |
Zakres temperatur |
Elastyczność |
Odporność chemiczna |
Typowe zastosowanie |
| Neopren (chloropren) | rura "zimnokurczliwa", dobra w niskich i wysokich temperaturach |
bardzo wysoka, rozciąganie do 500% | dobra — chemikalia, oleje, rozpuszczalniki | produkcja przewodów, motoryzacja, laboratoria |
| Silikon | krótkotrwale do +120°C | bardzo wysoka, dopasowuje się do kształtu | dobra, plus odporność na UV i wilgoć | lotnictwo, motoryzacja, transport publiczny, kolej |
| PTFE (Teflon) | bardzo wysoka odporność temperaturowa | niska — sztywniejszy materiał | bardzo wysoka na agresywne środki chemiczne | zastosowania przemysłowe wysokotemperaturowe |
| PVC | -30°C do +85°C | wysoka | umiarkowana | identyfikacja kolorystyczna, ogólne zastosowania |
Portfolio obejmuje koszulki neoprenowe, silikonowe, teflonowe PTFE i PVC, a także rozwieraki trójzębne oraz środek smarny do montażu.

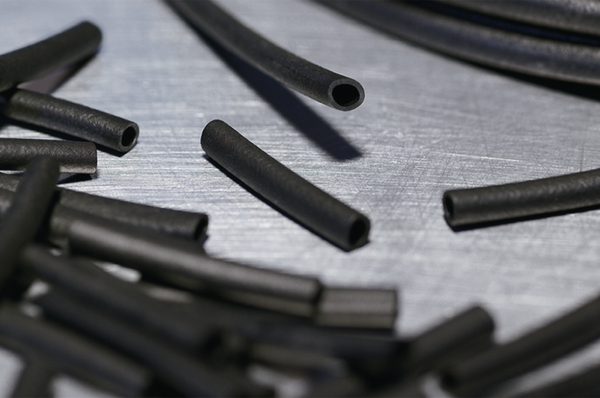

Neoprenowe koszulki izolacyjne, rozciągliwe do 500%, sprawdzają się przy izolacji i ochronie przed naprężeniami mechanicznymi w produkcji przewodów i elementów elektronicznych.
Tuleje chloroprenowe (inaczej neoprenowe) doskonale sprawdzają się w bardzo wymagających obszarach. Dzięki możliwości rozciągnięcia przy montażu do 500%, jeden rozmiar tulei neoprenowej pasuje do wielu średnic przewodów.
Węże i tulejki izolacyjne o standardowej ściance dostępne są:
Węże i tulejki izolacyjne cienkościenne dostępne:

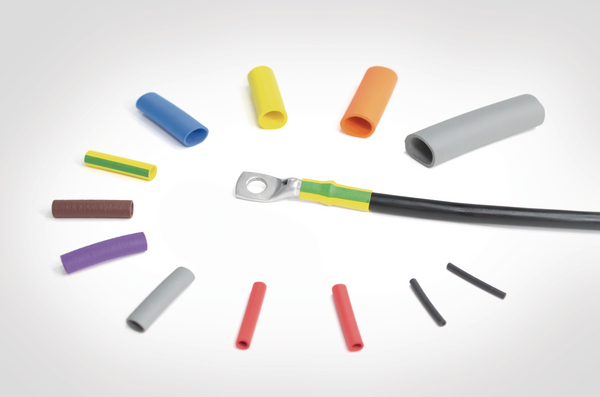

Rurki neoprenowe —niebieskie, żółte lub czarne, cienkościenne lub grubościenne — dostępne są w szerokiej gamie kolorów, w różnych opakowaniach, wykonane z różnych grubości materiałów.

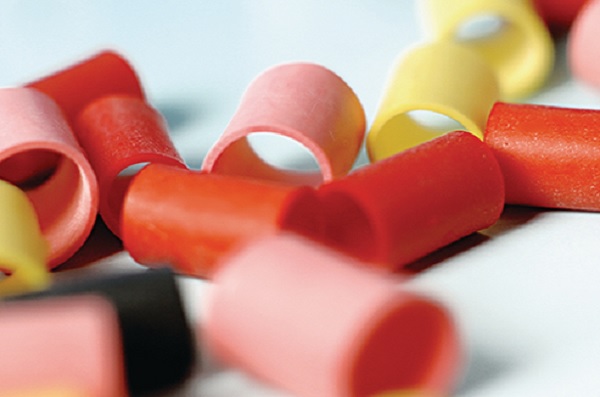

Silikonowe koszulki izolacyjne Helsyn SLP, bezhalogenowe i o dobrych właściwościach izolacyjnych, sprawdzają się w przemyśle lotniczym, motoryzacyjnym, transporcie publicznym i kolejnictwie.
Bezhalogenowe tulejki Helsyn SLP wykonane z kauczuku silikonowego dzięki dobrym właściwościom izolacyjnym znakomicie sprawdzają się w bardzo wymagających obszarach, takich jak przemysł lotniczy, motoryzacyjny, transport publiczny czy przemysł kolejowy.
Tulejki silikonowe HellermannTyton są dostępne w kolorach międzynarodowego kodu barwnego rezystorów, a także w wersji przezroczystej. w szerokim zakresie długości i o różnych grubościach ścianek.
Właściwości tulejek silikonowych :
• bardzo elastyczne, łatwe w montażu tulejki silikonowe
• materiał pozwala na krótkotrwałą pracę w temperaturze do +120°C
• Jeden rozmiar pasuje do wielu średnic przewodów
• dostępne w odcinkach

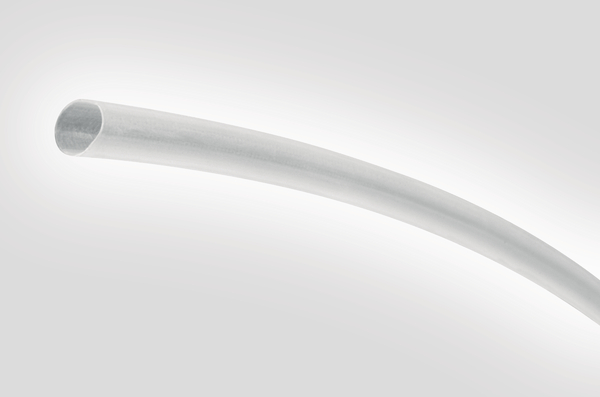

Teflonowe rury izolacyjne PTFE sprawdzają się w wymagających zastosowaniach przemysłowych, gdzie potrzebna jest bardzo dobra odporność na wysokie temperatury lub agresywne środki chemiczne.
Teflonowe rękawy izolacyjne są produkowane z wysokiej jakości ekstrudowanego PTFE i dostępne w różnych wariantach wykonania, o różnym stopniu skurczu. Oprócz często stosowanego wariantu naturalnego, występują także w kolorze czerwonym i brązowym.
Właściwości rur PTFE:

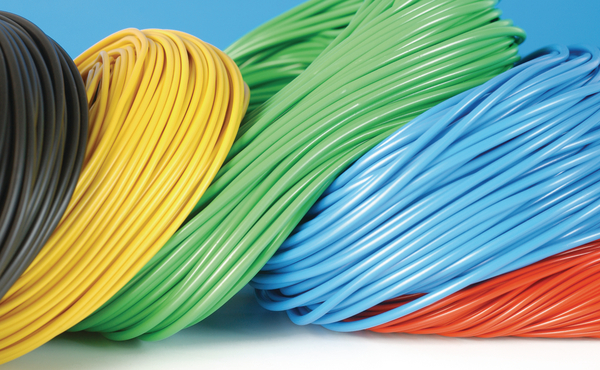

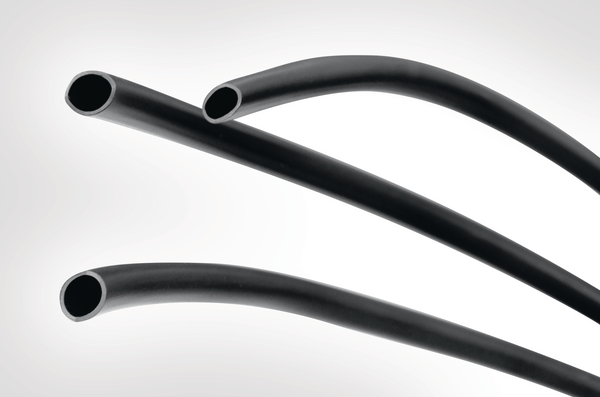

Koszulki izolacyjne PVC, dostępne w szerokiej gamie kolorów, stosuje się w wielu obszarach przemysłowych, często do celów identyfikacyjnych dzięki wyraźnemu kodowaniu barwnemu.
Dzięki różnorodności kolorów koszulki izolacyjne PVC HellermannTyton często wykorzystuje się do celów identyfikacyjnych. Zielono-żółte węże osłonowe PVC HellermannTyton poddawane są koekstruzji, dzięki czemu współwytłaczane kolory są wyjątkowo trwałe i niezawodne.
Właściwości rur PVC:

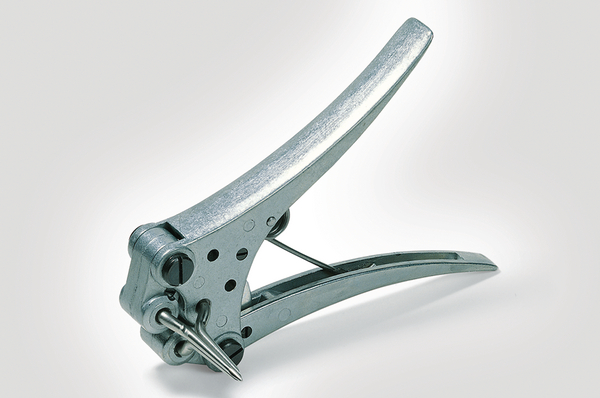

Rozwieraki trójzębne serii NA ułatwiają montaż rur i tulejek izolacyjnych na kablach i złączach, rozsuwając zęby narzędzia, przez które przeciąga się kabel.
Przydatnym narzędziem ułatwiającym montaż rur i tulejek izolacyjnych na wszystkich typach kabli i złączy jest narzędzie do rozszerzania tulejek z serii NA.
Sposób zakładania tulejek przy pomocy rozwieraka:
Do wygodnego montażu zaleca się użycie środka smarnego Hellerine. Przy większych obciążeniach zaleca się stosowanie rozwieraka trójzębnego VA2,5/5 wykonanego ze stali nierdzewnej. Do obu typów narzędzi są dostępne wymienne zęby, które mogą być stosowane w szerokim zakresie średnic.

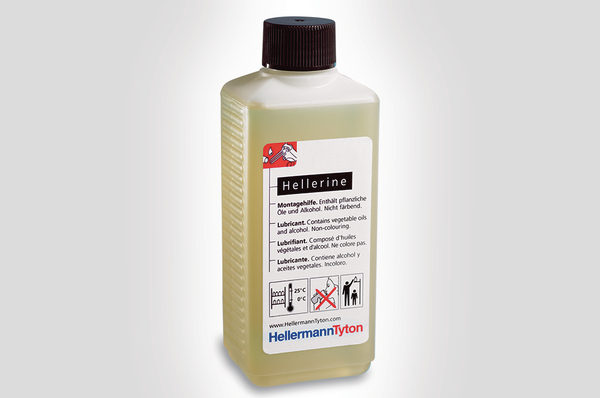

Środek smarny Hellerine, złożony w 99% z olejów roślinnych, ułatwia montaż węży i tulejek izolacyjnych, a po zakończeniu montażu odparowuje, nie barwiąc materiału.
Aby ułatwić montaż węży i tulejek izolacyjnych, zaleca się stosowanie specjalnie opracowanego smaru Hellerine, który używany jest do smarowania tulei podczas montażu, po zakończeniu którego środek odparowuje.
Środek smarny Hellerine nie barwi materiałów i jest dostępny w różnych rozmiarach:
Poniższe pytania dotyczą zalet koszulek izolacyjnych, różnicy względem rur termokurczliwych, zastosowań silikonu i neoprenu oraz roli środków smarnych przy montażu.
Koszulki izolacyjne, zwane też rurami izolacyjnymi, zapobiegają przepływowi prądu elektrycznego przez elementy przewodzące lub między nimi, chroniąc kable przed zwarciem — odgrywają kluczową rolę w zapewnieniu bezpieczeństwa, wydajności i niezawodności systemów w budownictwie, motoryzacji, lotnictwie, elektronice i wielu innych branżach.
Rury termokurczliwe są jedną z grup produktów zaliczanych do szerokiego portfolio rur izolacyjnych — mają unikalną właściwość kurczenia się pod wpływem ciepła, co pozwala im ściśle przylegać do elementów, na których są obkurczane, podczas gdy pozostałe koszulki izolacyjne (neoprenowe, silikonowe, PTFE, PVC) nie wymagają obkurczania.
Silikonowe rury izolacyjne, znane też jako silikonowe tuleje izolacyjne, to cylindryczne elementy z gumy silikonowej stosowane wszędzie tam, gdzie wymagana jest izolacja elektryczna, termiczna lub środowiskowa.
Kluczową zaletą przezroczystych rurek izolacyjnych jest możliwość wizualnej kontroli zawartości lub stanu rurki bez konieczności jej demontażu.
Rurki neoprenowe, wykonane z syntetycznego kauczuku, zapewniają izolację i ochronę mechaniczną wraz z dodatkowymi właściwościami:
Środki smarne zmniejszają tarcie podczas wsuwania rurki izolacyjnej w miejsce montażu, zwłaszcza gdy rura musi być przeciągnięta przez kanał kablowy lub nad kablami. Po krótkim czasie smar rozpada się, dzięki czemu rurka pozostaje na swoim miejscu, a w przypadku rurek neoprenowych jest dodatkowo wchłaniany przez materiał, zapobiegając jego stwardnieniu i kruchości.
