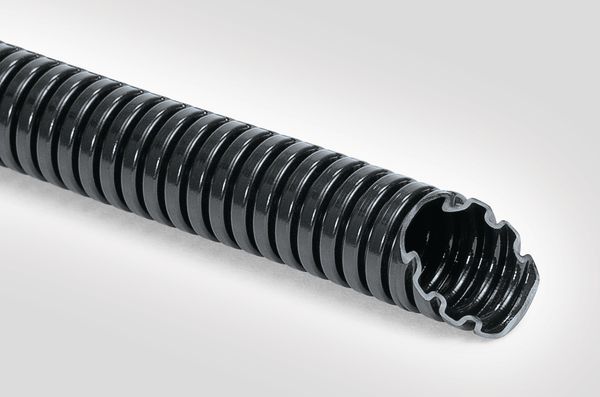

Rura karbowana, nazywana też peszlem lub rurą falistą, to elastyczna osłona kabli z tworzywa sztucznego (PA6, PA12, PP lub PE) o karbowanej ściance. HellermannTyton HelaGuard obejmuje rury o obniżonej (HG-LW), standardowej (HG-SW) i podwyższonej (HG-HW) masie, rury dwudzielne HG-DC, rury wzmocnione spiralą FlexiGuard oraz złącza do IP69k.
Rurę karbowaną dobiera się według trzech kryteriów: obciążenia mechanicznego (grubość ścianki), konstrukcji (zamknięta lub dwudzielna) oraz wymaganej klasy szczelności złączy. Najważniejsze różnice:
Rury karbowane z tworzywa chronią okablowanie w przemyśle samochodowym, budowie maszyn i urządzeń, pociągach oraz w budynkach użyteczności publicznej.
Rury karbowane wykonuje się z PA6, PA12, PP i PE; mimo że to zazwyczaj sztywne tworzywa, karbowana ścianka czyni rury elastycznymi i podatnymi na zginanie.
Rura karbowana chroni przede wszystkim okablowanie. Zależnie od przeznaczenia ma różną średnicę i jest wykonana z różnych materiałów. Karbowanie uzyskuje się metodą produkcji, dzięki której sztywne tworzywo staje się elastyczne.
Rury karbowane są dostępne w wersji zamkniętej i szczelinowej, zwanej także rurą karbowaną dwudzielną oraz w wersjach o różnych grubościach ścianek. Prawidłowy montaż wymaga zastosowania odpowiednich złączy do rur karbowanych, jak również pasujących do nich uchwytów.
Oferta HellermannTyton obejmuje rury karbowane, rury dwudzielne, uchwyty mocujące, złącza, nożyce do cięcia oraz rury wzmocnione spiralą.

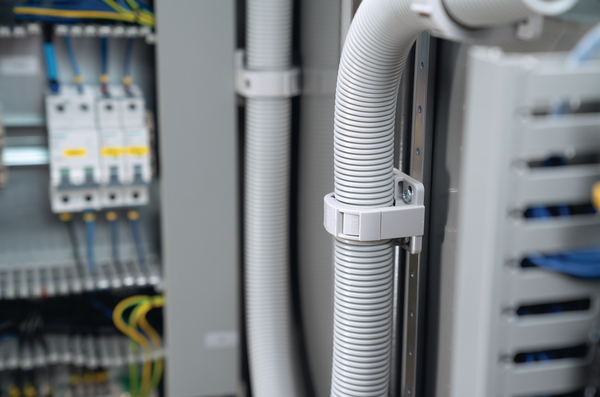

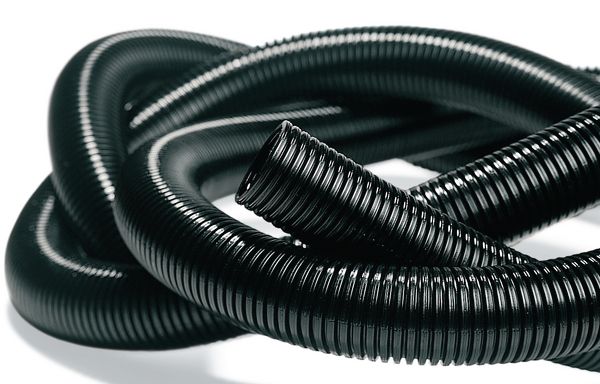

Do szaf sterowniczych HellermannTyton oferuje rury karbowane IWS z uchwytami do rur karbowanych CTCC-IWS, dopasowanymi do układu otworów w szafie.

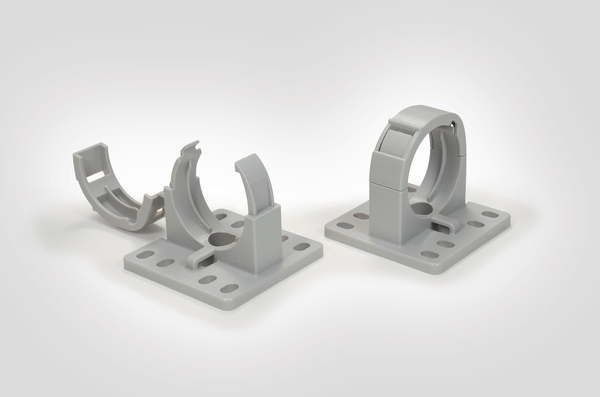

Rozwiązania do mocowania i prowadzenia kabli w szafach rozdzielczych powinny być szybkie i łatwe w montażu. Uchwyty CTCC-IWS zapewniają bezpieczne i trwałe mocowanie rur, zwłaszcza w połączeniu z rurami karbowanymi IWS.
Uchwyty CTCC-IWS są mocne, dopasowane do układu otworów w szafie sterowniczej, można je szybko zamontować, a w razie potrzeby otworzyć śrubokrętem.
Konstrukcja uchwytów CTCC-IWS zapewnia następujące korzyści:

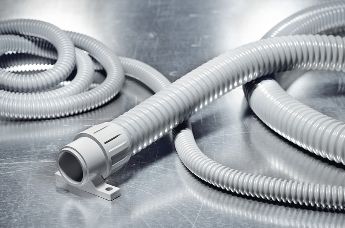

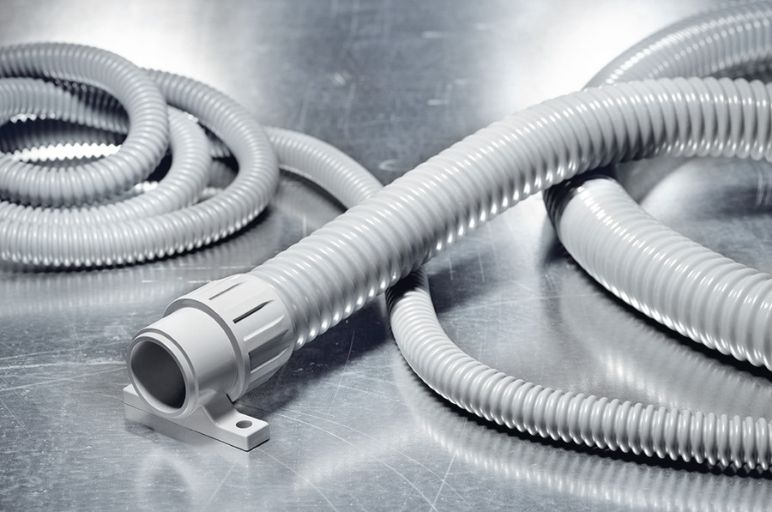

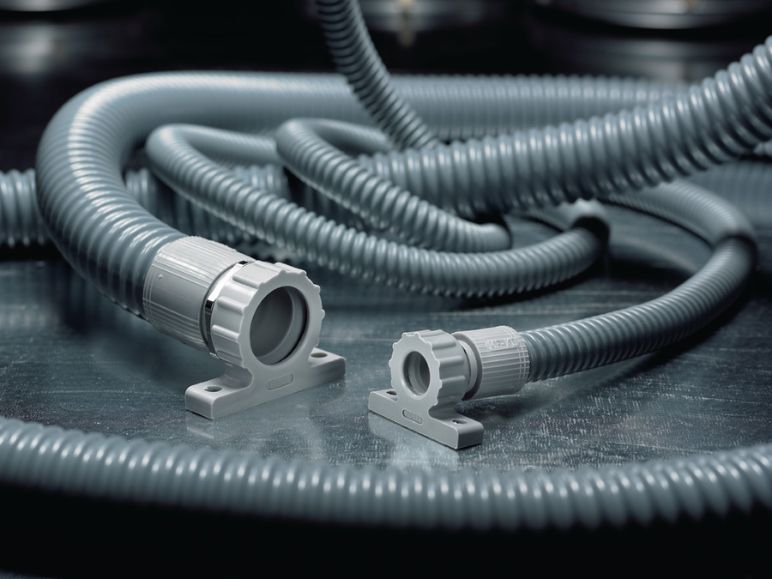

Rura karbowana FlexiGuard jest wzmocniona spiralą i charakteryzuje się bardzo dużą elastycznością.
Właściwości rury FlexiGuard:
Rury faliste FlexiGuard są stosowane przede wszystkim przy budowie maszyn i urządzeń, w robotyce oraz do ochrony przewodów doprowadzanych do szaf sterowniczych. Do rur FlexiGuard przeznaczone są złącza:

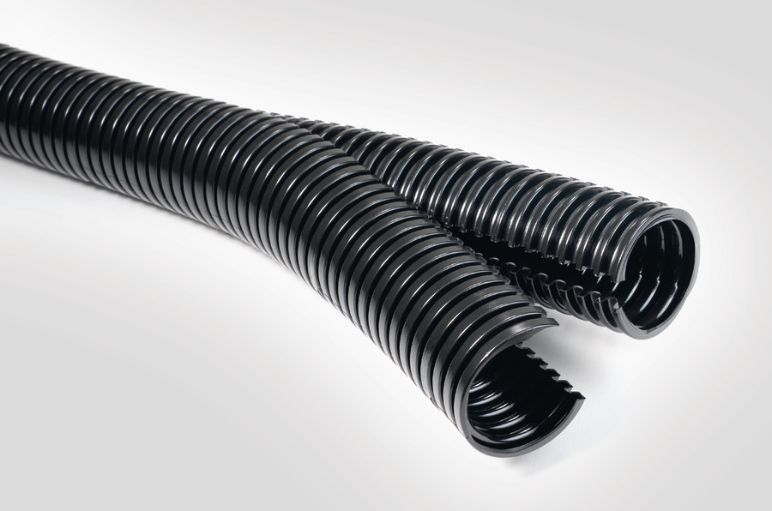

Rury karbowane dzielone (dwudzielne) pozwalają włożyć kable z boku, bez ich rozłączania, dlatego stosuje się je przy modernizacji istniejących instalacji.

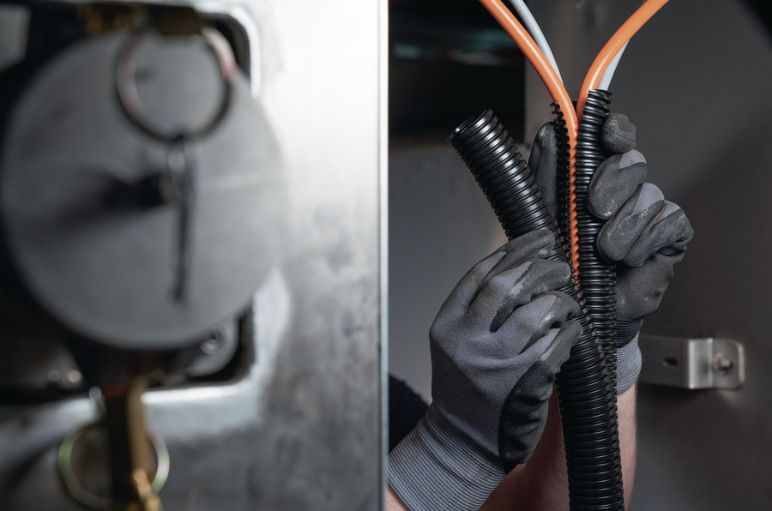

Rura karbowana dwudzielna HG-DC (DC- dwudzielna) to rura HellermannTyton HelaGuard do instalacji, w których konieczna jest modernizacja, np. przy budowie szaf sterowniczych oraz maszyn i urządzeń.
W rurze HG-DC kable wprowadza się z boku, a rurę można w każdej chwili otworzyć. Rura jest wysoce odporna na ścieranie i nie zawiera halogenów, siarki i fosforu.
Rura HG-DC jest samogasnąca, wykonana z PA6 i dostarczana na szpulach, w odcinkach 25 m, 50 m. Na zamówienie jest dostępna w innych długościach.
Rura HG-LW ma najcieńszą ściankę (niewielkie obciążenia), HG-SW średnią (zastosowania przemysłowe), a HG-HW najgrubszą (trudne warunki środowiskowe).

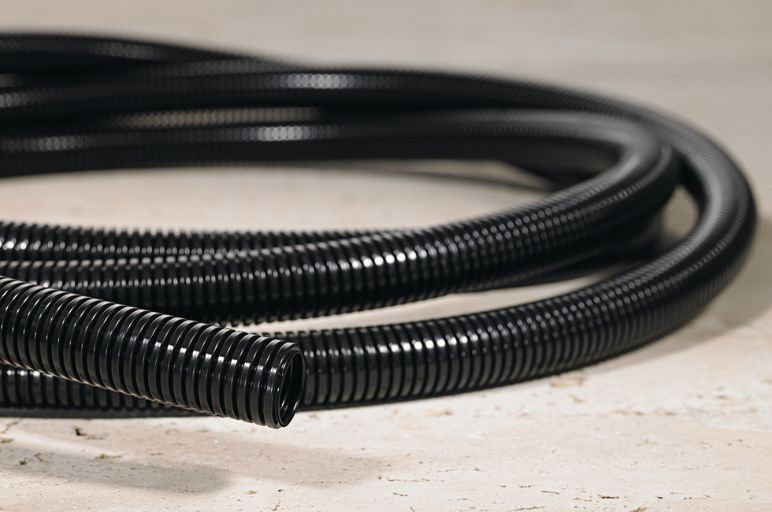

Cienkościenna rura karbowana HG-LW (LW - obniżona masa) z oferty HellermannTyton HelaGuard nadaje się do zastosowań przy niewielkich obciążeniach mechanicznych.
Rurę HG-LW stosuje się w takich obszarach jak:
Elastyczna rura HG-LW ma niewielki ciężar i długą żywotność. Jest wysoce odporna na uderzenia i zgniecenia oraz na działanie rozpuszczalników i olejów.

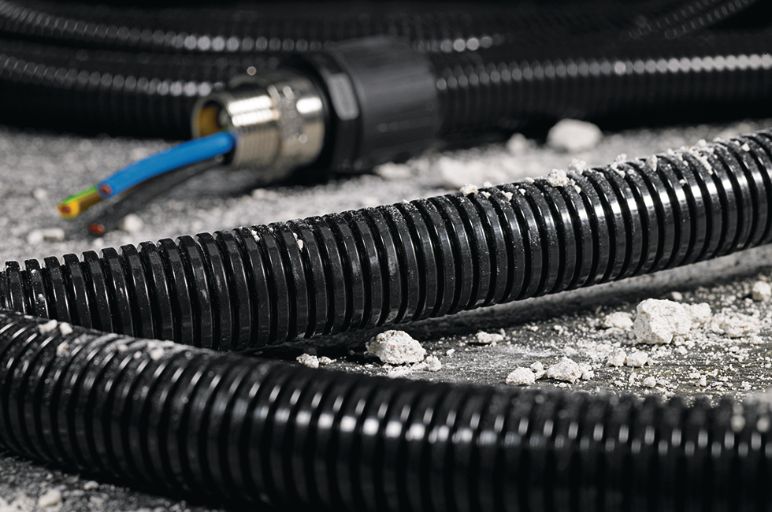

Średniościenna rura falista HG-SW (SW- standardowa masa) HellermannTyton HelaGuard jest przeznaczona do zastosowań przemysłowych, jest elastyczna i bardzo odporna na ścieranie.
Rurę HG-SW stosuje się w takich obszarach jak:
Rura HG-SW ma wysoką odporność na uderzenia i zgniecenia (wraca do pierwotnego kształtu). Jest samogasnąca, zgodna z UL94 V2.
W standardowej masie dostępne są też trzy inne rury HelaGuard:
HG-HI — o dużej wytrzymałości zmęczeniowej do zastosowań z dużą ilością ruchu
HG-PP — z polipropylenu (PP), odpowiednia do układania w betonie i tynku
HG-FR — trudnopalna, do zastosowań, które wymagają wysokiej ochrony przeciwpożarowej
Grubościenna rura karbowana HG-HW (HW — podwyższona masa) HellermannTyton HelaGuard zapewnia specjalną ochronę mechaniczną przewodów.
Rurę HG-HW stosuje się przede wszystkim przy budowie maszyn i urządzeń oraz w budownictwie.
Rura HG-HW jest przeznaczona do pracy w trudnych warunkach środowiskowych. Zapewnia dużą wytrzymałość mechaniczną i wysoką odporność na uderzenia, ścieranie, rozpuszczalniki i oleje. Jest samogasnąca, zgodna z UL94 V2.
Tabela zestawia rury karbowane HelaGuard według ścianki, cech i zastosowań.
|
Typ |
Ścianka/konstrukcja |
Cechy |
Zastosowania |
| HG-LW | cienka, obniżona masa | mały ciężar, długa żywotność, odporna na uderzenia, zgniecenia, rozpuszczalniki i oleje | budowa maszyn i urządzeń, szafy sterownicze, budynki użyteczności publicznej |
| HG-SW | średnia, standardowa masa | elastyczna, odporna na ścieranie, uderzenia i zgniecenia, UL94 V2 | inżynieria mechaniczna, budowa maszyn, szafy rozdzielcze, budynki użyteczności publicznej |
| HG-HI | standardowa masa | duża wytrzymałość zmęczeniowa | zastosowania z dużą ilością ruchu |
| HG-PP | standardowa masa, PP | polipropylen | układanie w betonie i tynku |
| HG-FR | standardowa masa | trudnopalna | zastosowania wymagające wysokiej ochrony przeciwpożarowej |
| HG-HW | gruba, podwyższona masa | duża wytrzymałość mechaniczna, odporna na ścieranie, rozpuszczalniki i oleje, UL94 V2 | budowa maszyn i urządzeń, budownictwo, trudne warunki środowiskowe |
| HG-DC | dwudzielna, PA6 | wejście kabli z boku, odporna na ścieranie, bez halogenów, siarki i fosforu, samogasnąca; szpule 25 m i 50 m | modernizacja: szafy sterownicze, maszyny i urządzenia |
| FlexiGuard | wzmocniona spiralą | bardzo elastyczna, odporna na alkalia, kwasy, chemikalia, UV i ozon | budowa maszyn, robotyka, doprowadzenie przewodów do szaf |

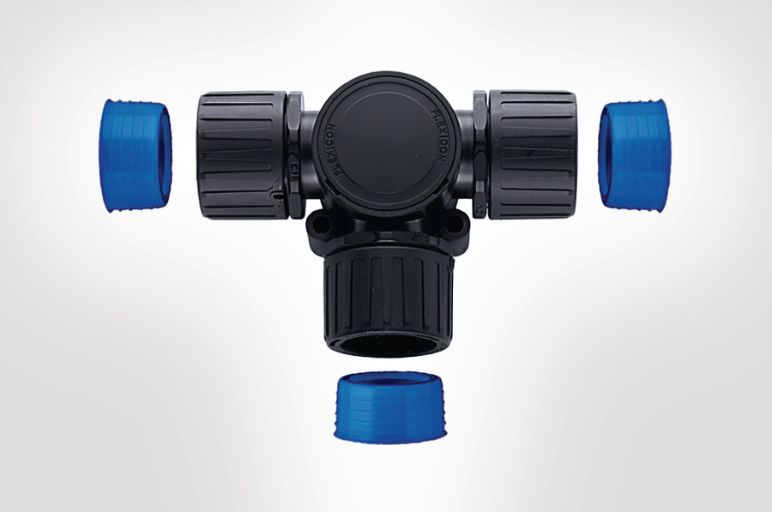

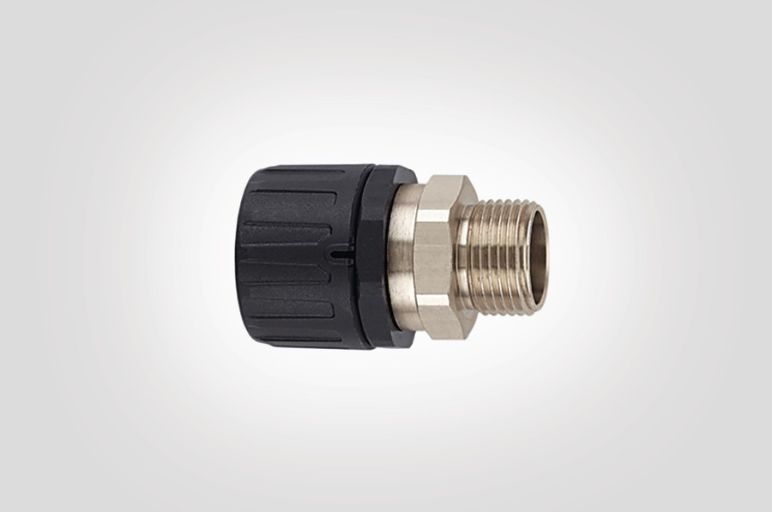

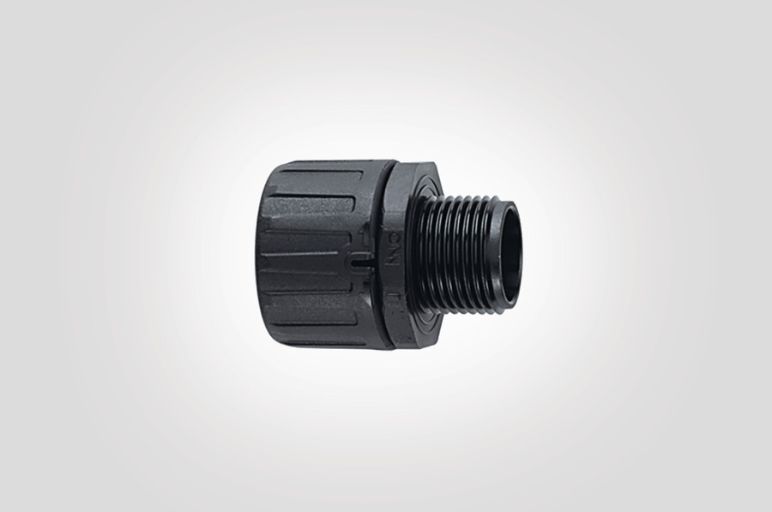

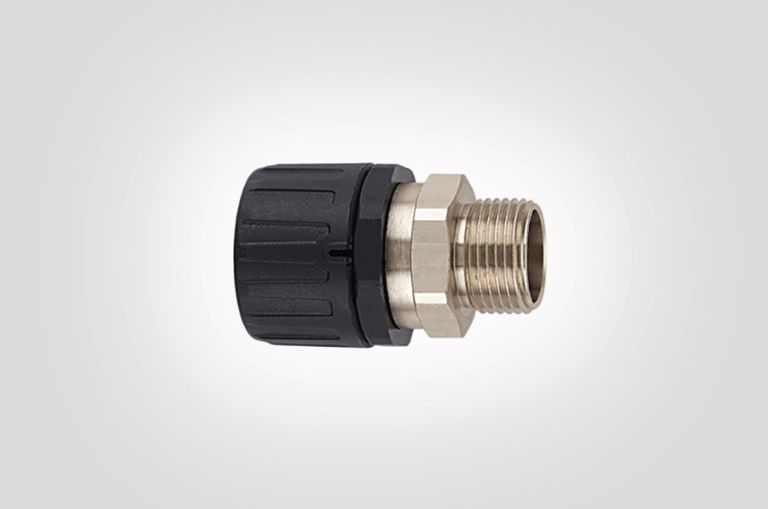

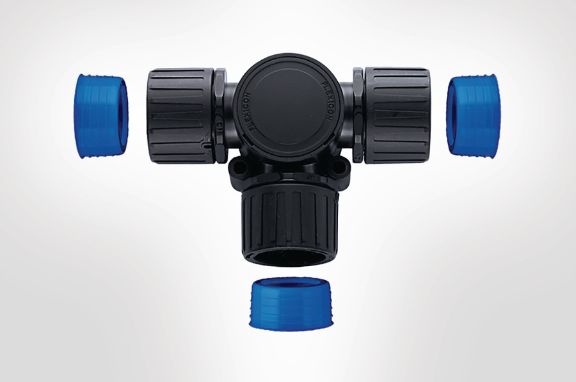

Złącza HelaGuard dzielą się na proste oraz kątowe 45° i 90°, a z odpowiednimi rurami z tworzywa osiągają stopnie ochrony IP66, IP67, IP68 i IP69k.
Złącza HelaGuard dzielą się na proste i kątowe 45° i 90°, a stopień ochrony zależy od złącza zgodnie z normą DIN EN IEC 60529.
Asortyment HelaGuard obejmuje złącza dostosowane do wielu wymagań. Złącza z odpowiednimi rurami z tworzywa zapewniają stopnie ochrony:
Osprzęt z tworzywa HelaGuard jest prosty i szybki w montażu oraz bardzo wytrzymały na zrywanie, wibracje i manipulacje. Złącza można stosować wielokrotnie, a demontaż jest możliwy śrubokrętem.
Akcesoria do rur karbowanych HelaGuard obejmują kategorie:
Do mocowania rur karbowanych służą uchwyty przykręcane PACC, zatrzaskowe AFCS ze stali ocynkowanej oraz uchwyty CTCC-IWS do szaf rozdzielczych.

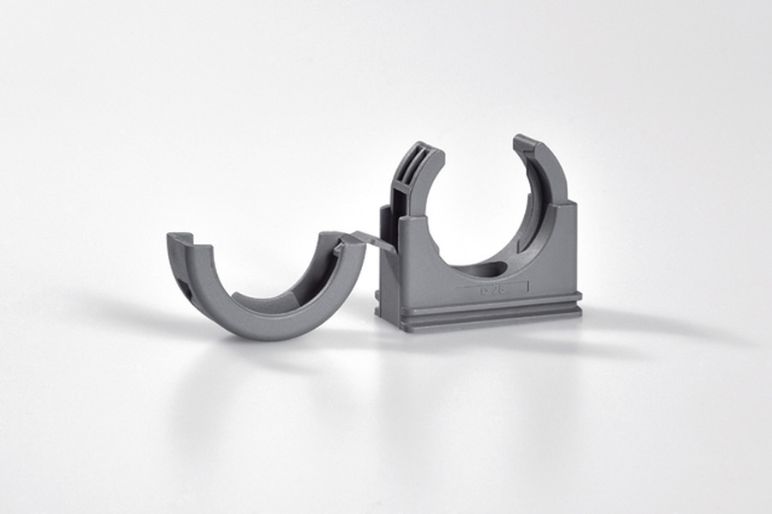

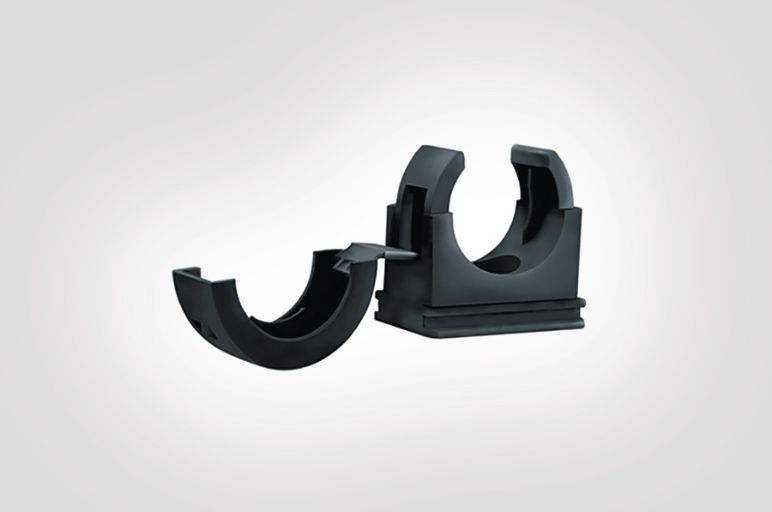

Uchwyt PACC ze zintegrowaną klamrą mocującą służy do montażu rur osłonowych z tworzywa sztucznego HelaGuard.
Uchwyt PACC jest łatwy i szybki w montażu i mocuje się go śrubami. Wewnętrzne użebrowanie sprawia, że rura nie przesuwa się w uchwycie.

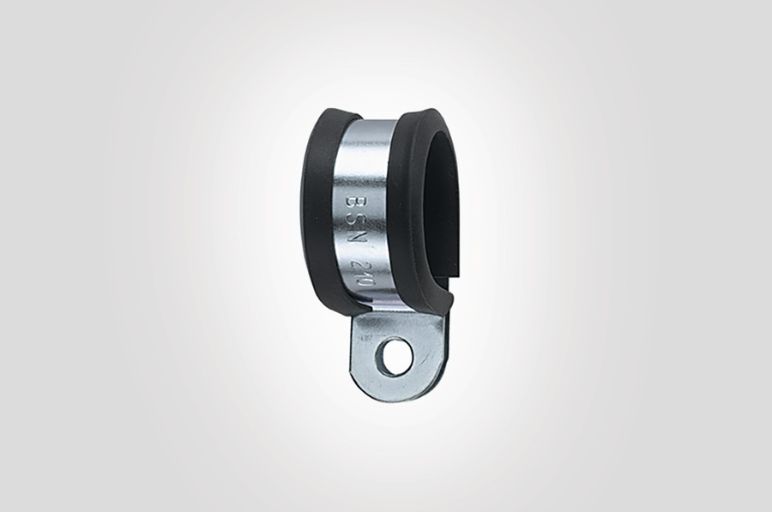

Uchwyt mocujący AFCS ze stali ocynkowanej z profilem ochronnym z PCV to dodatkowe zabezpieczenie dla rur karbowanych.
Uchwyt AFCS jest łatwy w użyciu, a jego profil ochronny zapobiega uszkodzeniom spowodowanym ścieraniem.

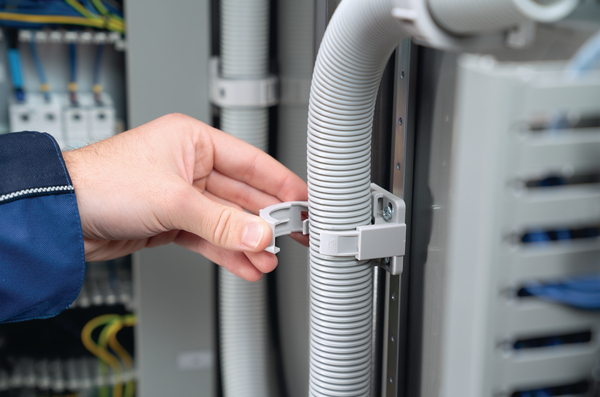

W szafach sterowniczych stosuje się uchwyty CTCC-IWS, dopasowane do rur karbowanych HelaGuard IWS.
Uchwyty CTCC-IWS mocują rury karbowane IWS w szafach sterowniczych, a otwory na śruby pasują do rozstawu otworów w szafie.
Rura karbowana, peszel i rura falista to w praktyce te same elastyczne osłony kabli z karbowaną ścianką, a rura sztywna ma gładką ściankę i prowadzi kable po prostych odcinkach.
|
Cecha |
Rura karbowana (peszel, rura falista) |
Rura sztywna |
| Ścianka | karbowana, elastyczna mimo sztywnego tworzywa | gładka |
| Prowadzenie kabli | po łukach i zakrętach, bez dodatkowych kolan | po prostych odcinkach |
| Wersje | zamknięta lub szczelinowa (dwudzielna), cienka, średnia, gruba ścianka | zależnie od serii |
| Wzmocnienie | FlexiGuard wzmocniona spiralą | — |
Rury metalowe i inne osłony opisano na stronach o rurach metalowych, rurach osłonowych do przewodów i oplotach na kable.
Średnica wewnętrzna rury karbowanej powinna być większa od średnicy zewnętrznej wiązki, tak aby kable weszły bez wciskania i miały zapas na ewentualną rozbudowę.
Zmierz średnicę zewnętrzną wiązki i wybierz rurę o średnicy wewnętrznej większej niż wiązka. Zakresy średnic nominalnych (NW) poszczególnych indeksów podaje karta produktu. Rurę dobiera się też do obciążeń: HG-LW do niewielkich, HG-SW do przemysłowych, HG-HW do trudnych warunków. Bezpłatne modele 2D i 3D pomagają zaplanować instalację z wyprzedzeniem.
UL94 V2 to klasa palności tworzyw: materiał jest samogasnący, ale może kapać płonącymi kroplami; stopnie IP według DIN EN IEC 60529 opisują ochronę przed pyłem i wodą.
Rury HG-SW i HG-HW są zgodne z UL94 V2. Klasę palności pozostałych rur podaje karta produktu.
Odpowiedzi dotyczą wyboru rury i złączy karbowanych, montażu i demontażu złączy, cięcia rur, trudnopalności, betonu i tynku oraz otwierania rur dwudzielnych.

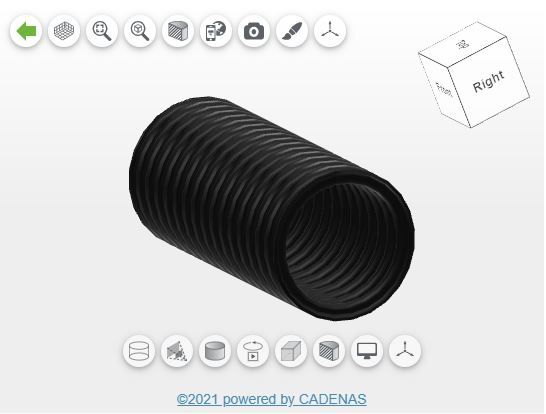

Odpowiednią rurę dobierzesz w bezpłatnych modelach 2D i 3D, które HellermannTyton udostępnia wraz z CADENAS dla większości rur karbowanych HelaGuard i złączy.
Poza szczegółową specyfikacją poszczególnych produktów baza zawiera liczne zdjęcia i dane modelowe, które pozwalają planować instalację już na etapie pomysłu.
Z nazwy złącza HelaGuard odczytasz stopień ochrony IP, typ gwintu i kształt złącza.
HellermannTyton przygotował zestawienie z nomenklaturą HelaGuard, które ułatwia znalezienie osprzętu: nomenklatura HelaGuard.
Złącza HelaGuard demontuje się płaskim śrubokrętem i można je montować wielokrotnie.

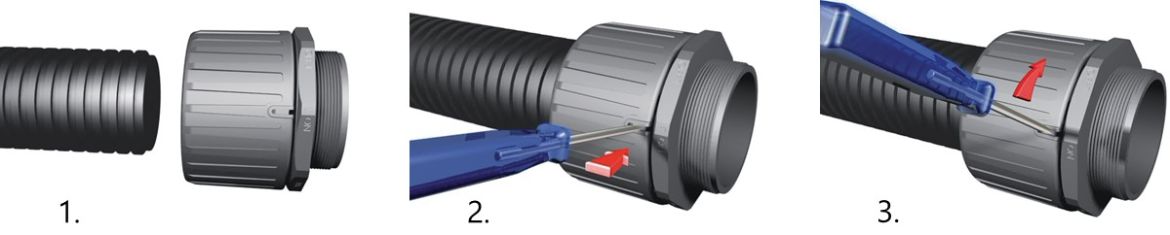

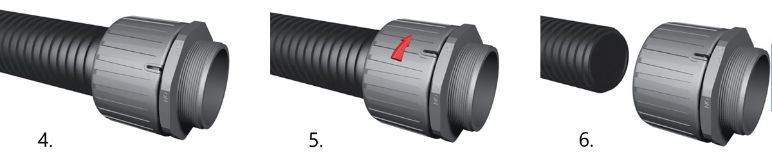

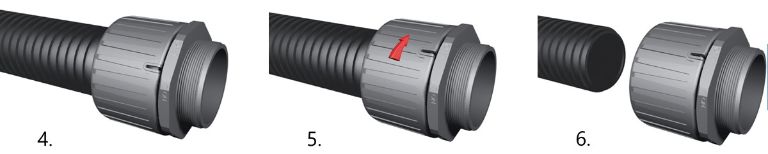

Do demontażu złączy z tworzywa HelaGuard potrzebny jest tylko płaski śrubokręt. Osprzęt można wielokrotnie montować i demontować. Kolejność kroków:
1. Jeśli złącze było już wcześniej używane, upewnij się, że szczelina jest skierowana w stronę pozycji "on". W celu ponownego zamontowania złącza wsuń je na koniec przewodu, aż do oporu i lekko przekręć. Złącze jest teraz bezpiecznie zablokowane.
2. Aby zdjąć złącze, włóż mały śrubokręt w szczelinę.
3. Przesuń śrubokręt w kierunku pozycji "off". Nakrętka lekko się obróci. Mechanizm blokujący jest teraz zwolniony.
4. Wyjmij śrubokręt.
5. Obróć ręcznie nakrętkę do oporu w kierunku pozycji "off".
6. Zdejmij złącze z końca przewodu.
Wszystkie kroki zobrazowano na grafice w instrukcji montażu i demontażu złącza HelaGuard (PDF)

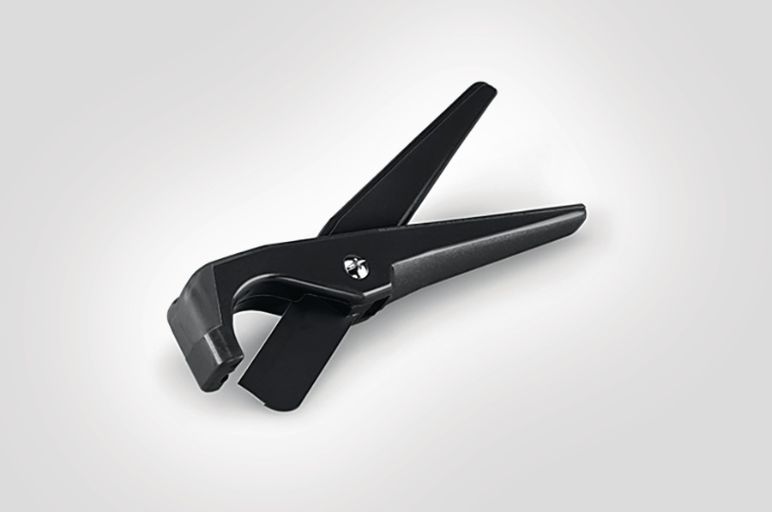

Rury karbowane z tworzywa tnie się narzędziem CONCUTTER, dostępnym w dwóch wariantach: do rur o średnicy 8–34 mm i 8–67 mm.
CONCUTTER to proste narzędzie ręczne do cięcia niemetalowych rur karbowanych. Dostępne są dwa warianty:
Trudnopalna jest rura HG-FR, a rury HG-SW i HG-HW są samogasnące, zgodne z UL94 V2.
HG-FR to rura HelaGuard do zastosowań wymagających wysokiej ochrony przeciwpożarowej. Rura dwudzielna HG-DC z PA6 jest samogasnąca i nie zawiera halogenów, siarki ani fosforu
Do układania w betonie i tynku nadaje się rura HG-PP z polipropylenu (PP).
HG-PP należy do rur HelaGuard o standardowej masie. Dane o średnicach i temperaturze pracy podaje karta produktu.
Kabel dołoży się w rurze dwudzielnej HG-DC, którą można w każdej chwili otworzyć i wprowadzić kable z boku.
Rura HG-DC jest przeznaczona do modernizacji instalacji, np. w szafach sterowniczych oraz maszynach i urządzeniach.
Złącza HelaGuard z odpowiednimi rurami z tworzywa zapewniają stopnie ochrony IP66, IP67, IP68 i IP69k.
Złącza proste do rur FlexiGuard mają stopień ochrony IP54. Stopień ochrony odczytasz z nazwy złącza.
Rury karbowane stosuje się w przemyśle samochodowym, przy budowie maszyn i urządzeń, w pociągach oraz w budynkach użyteczności publicznej.
Rury HG-SW stosuje się też w inżynierii mechanicznej i budowie szaf rozdzielczych, a FlexiGuard w robotyce.
