Przepusty kablowe dla przemysłu: wodoodporne, plastikowe, zapewniające ochronę w każdych warunkach

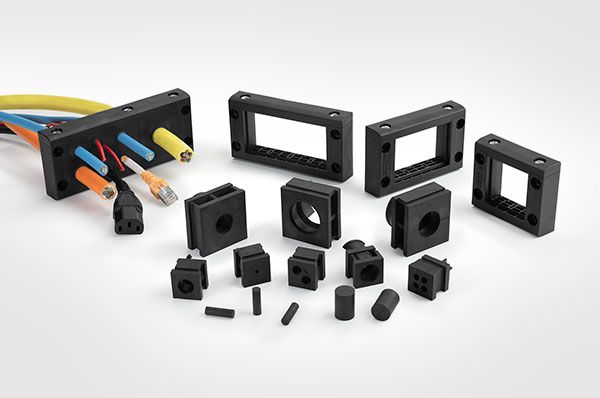

Przepusty kablowe do bezpiecznego zarządzania kablami w urządzeniach elektronicznych

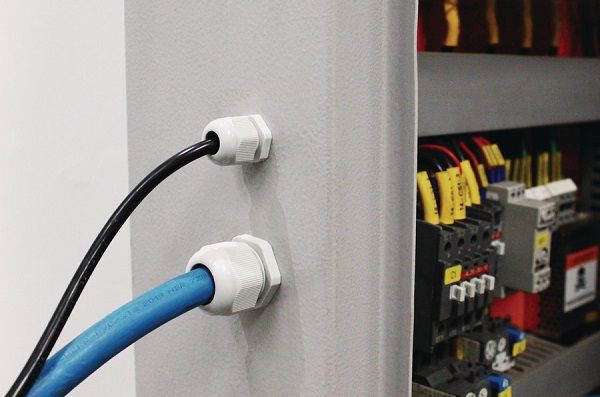

Dławiki kablowe do ochrony przewodów

Przepusty kablowe zwane inaczej dławikami kablowymi, dławnicami kablowymi lub przelotkami kablowymi są typem łącznika stosowanym w instalacjach elektrycznych. Pozwalają na bezpieczne i uporządkowane prowadzenie kabli, zapewniając jednocześnie ich mechaniczną ochronę i zapobiegając naprężeniom na połączeniach. Pomaga to uniknąć uszkodzeń kabli spowodowanych ciągnięciem, zginaniem lub ścieraniem.

Kluczowe korzyści:

  • Przepusty kablowe uszczelniają punkty wejścia kabli przed czynnikami środowiskowymi, takimi jak kurz i wilgoć. Ma to kluczowe znaczenie dla utrzymania integralności połączeń elektrycznych i zapobiegania zwarciom i innym awariom elektrycznym
  • Przepusty kablowe zmniejszają ryzyko porażenia prądem i ryzyko pożaru, zapewniając bezpieczne i izolowane połączenia kabli
  • Przepusty kablowe HellermannTyton spełniają wymagania wielu branż, takich jak budowa maszyn, tabor kolejowy, infrastruktura kolejowa, przemysł morski, żegluga, górnictwo, budowa instalacji i wielu innych

Przepusty kablowe składają się z trzech elementów: nakrętki zabezpieczającej, gwintu i złącza. Gwint przechodzi przez otwór i jest dokręcany za pomocą nakrętki zabezpieczającej. W naszej ofercie znajdziesz przepusty ze stałym gwintem, z obrotowym gwintem i z obrotowym kołnierzem.

Przepusty kablowe chroniące przed wilgocią

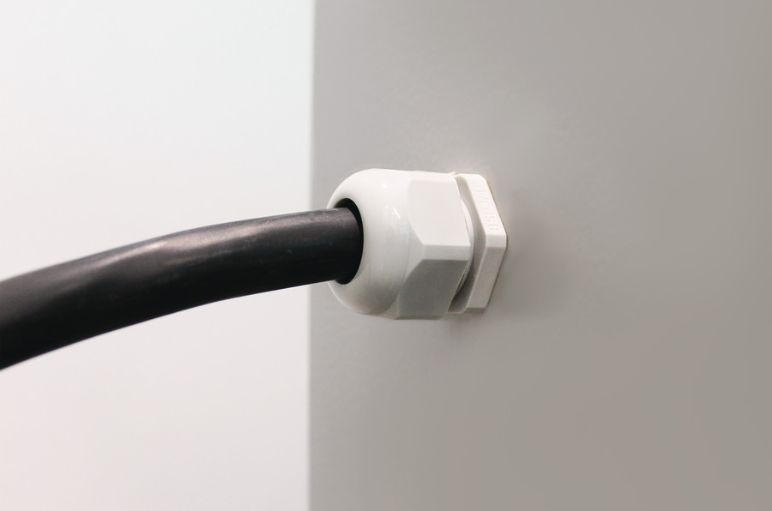

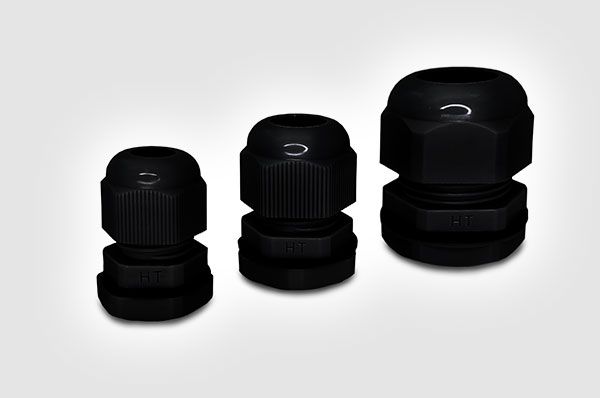

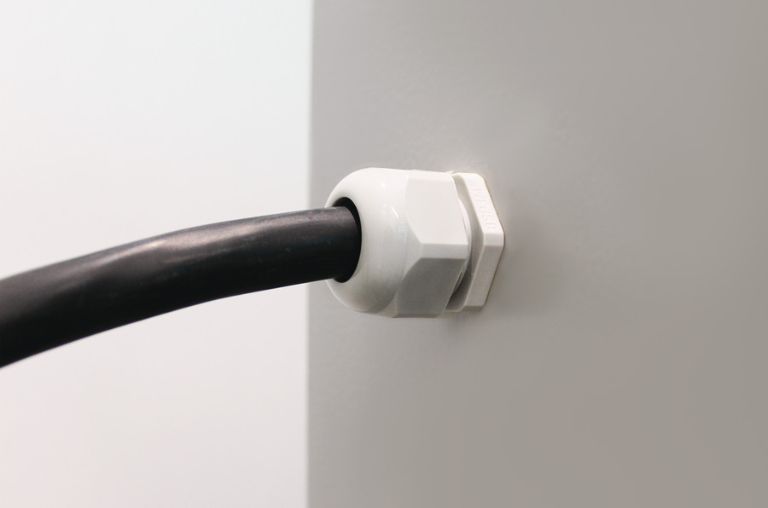

Wodoodporne dławiki kablowe

Wszystkie dławiki kablowe HellermannTyton są wodoodporne i zapewniają pełne uszczelnienie wokół kabli. Dzięki temu są one powszechnie stosowane w instalacjach zewnętrznych, a także w trudnych warunkach środowiskowych. Wodoodporność przepustów kablowych pozwala na ich ochronę przed warunkami atmosferycznymi, wilgocią, a nawet słoną wodą.

Wodoszczelne dławnice kablowe doskonale sprawdzają się w:

  • Oświetlenie zewnętrzne, kamery bezpieczeństwa, zewnętrzne skrzynki elektryczne
  • Środowiska morskie i przybrzeżne, statki i platformy przybrzeżne
  • Maszyny, panele sterowania, skrzynki przyłączeniowe i inne urządzenia w branżach takich jak inżynieria mechaniczna i przemysłowa, górnictwo i petrochemia
  • Instalacje podziemne, zakopane w ziemi
  • Zakłady przetwórstwa spożywczego, browary, zakłady farmaceutyczne

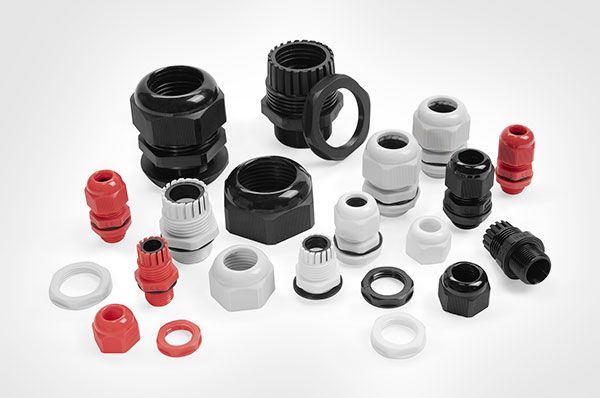

Plastikowe przepusty kablowe - niezawodne i trwałe łączniki kablowe

HellermannTyton oferuje plastikowe dławnice kablowe wykonane z nylonu. Znajdują one zastosowanie w różnych branżach i środowiskach, w których lekka konstrukcja i efektywność kosztowa są priorytetami. Nylon jest popularnym materiałem stosowanym do produkcji przepustów kablowych, ponieważ jest trwały, odporny na korozję, a także różne warunki środowiskowe, takie jak wilgoć, chemikalia i promieniowanie UV. Dodatkowo ma on doskonałe właściwości uszczelniające. Ponieważ nylon jest materiałem izolacyjnym, plastikowe dławnice kablowe mogą zapewnić dodatkowe bezpieczeństwo elektryczne. Przemysłowe przepusty kablowe są dostępne w różnych rozmiarach, aby pomieścić kable o różnych średnicach i mogą być używane zarówno w instalacjach wewnętrznych, jak i zewnętrznych.

Plastikowe i nylonowe <br> dławiki kablowe

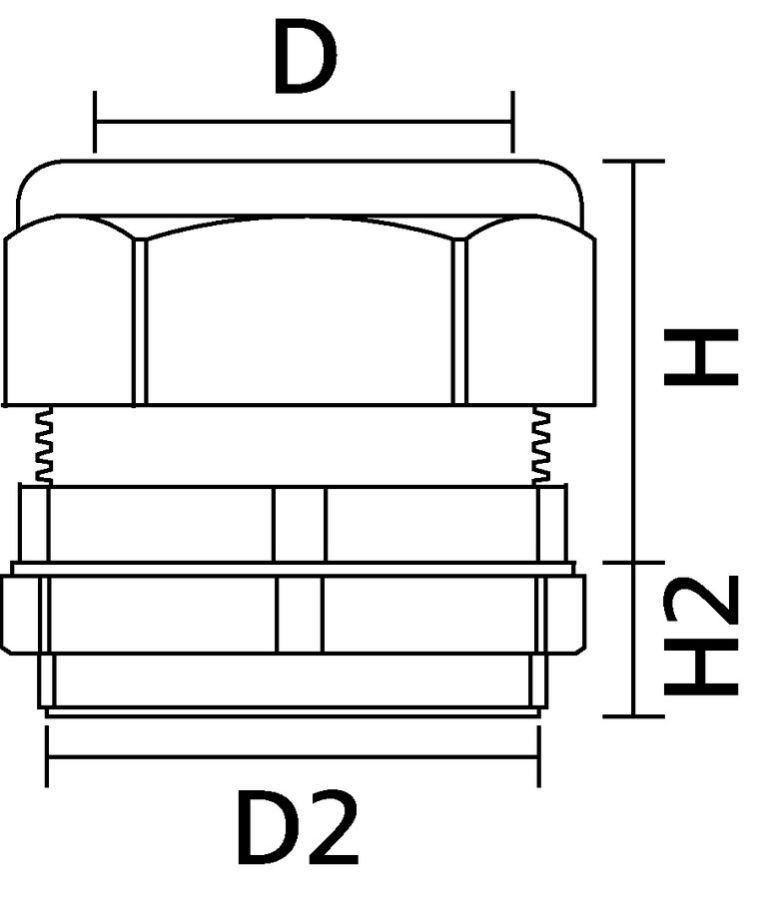

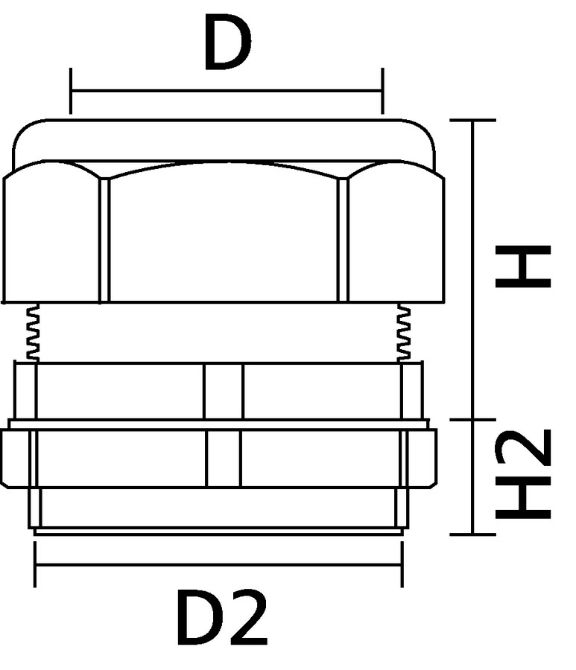

Rysunek techniczny przedstawia przekrój przepustu kablowego, wykonanego z tworzywa sztucznego. Aby określić prawidłowy rozmiar przepustu kablowego w celu zapewnienia właściwego dopasowania i uszczelnienia, niezbędna jest ustalenie: całkowitej średnicy w górnej części przepustu (D), wysokości dolnej części (H), średnicy dolnej części (D2) i wysokości dolnej części dławika kablowego (H2).

Przepusty kablowe z różnymi rodzajami gwintów zapewniają wszechstronność w projektach elektrycznych

Dławiki kablowe HellermannTyton mogą być stosowane w wielu obszarach przemysłowych, ponieważ są dostępne z trzema różnymi gwintami: ze stałym gwintem zewnętrznym, z obrotowym gwintem zewnętrznym i z obrotowym kołnierzem.

Przepusty kablowe ze stałym gwintem zewnętrznym

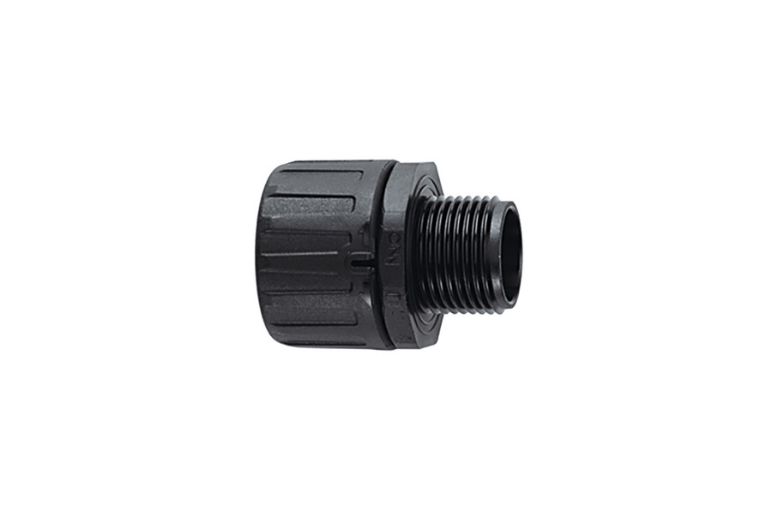

Dławiki ze stałym gwintem zewnętrznym

W przepustach kablowych ze stałym gwintem zewnętrznym, gwinty te znajdujące się na korpusie dławnicy są sztywno przymocowane lub uformowane na samym korpusie. Oznacza to, że nie mogą się one obracać ani odchylać niezależnie od korpusu dławnicy podczas instalacji na panelu lub obudowie. W praktyce cały korpus dławika obraca się, aby dokręcić gwinty do powierzchni styku.

Kluczowe zalety przepustów kablowych ze stałymi gwintami zewnętrznymi:

  • Prosta i ekonomiczna konstrukcja
  • Mechanizm uszczelniający można niezawodnie pozycjonować i konserwować, zapewniając trwałe i skuteczne uszczelnienie przed czynnikami środowiskowymi, takimi jak kurz, wilgoć czy gazy
  • Stałe gwinty zewnętrzne eliminują potrzebę regulacji lub wyrównywania gwintów podczas instalacji, usprawniając proces

Przepusty kablowe z obrotowym gwintem zewnętrznym

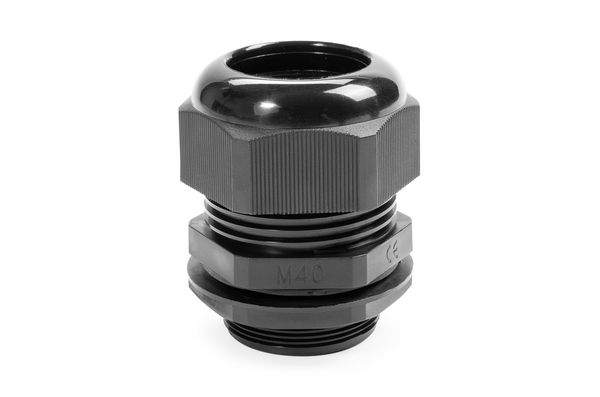

Dławiki kablowe z obrotowym gwintem zewnętrznym

Dławiki kablowe ze stałym gwintem zewnętrznym mogą wymagać więcej miejsca na instalację, ponieważ cały korpus dławika obraca się podczas dokręcania. Jeśli potrzebna jest większa elastyczność i wygoda podczas instalacji, lepszym rozwiązaniem będą dławiki kablowe z obrotowym gwintem zewnętrznym. Gwinty te mogą się obracać lub odchylać niezależnie od korpusu dławnicy. Korpus dławnicy pozostaje nieruchomy, podczas gdy tylko gwinty zewnętrzne obracają się podczas instalacji, co ułatwia dokręcanie dławnicy do powierzchni styku bez konieczności obracania całego korpusu dławnicy.

Kluczowe zalety przepustów kablowych z obrotowymi gwintami zewnętrznymi:

  • Łatwiejsze wyrównanie z punktami wejścia kabli, szczególnie w ciasnych lub niewygodnych przestrzeniach
  • Obrotowe gwinty zewnętrzne umożliwiają niewielkie regulacje w celu dostosowania do odchyleń
  • Możliwość dostosowania orientacji dławika pomaga w zmniejszeniu naprężeń kabli podczas instalacji

Przepusty kablowe z obrotowym kołnierzem

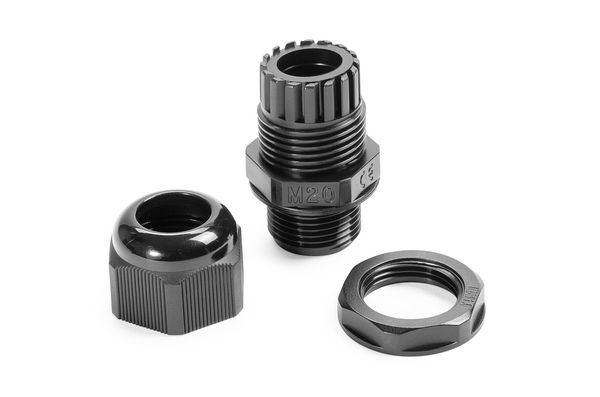

Dławiki kablowe z obrotowym kołnierzem

Przepusty kablowe z obrotowym kołnierzem łączą w sobie cechy obrotowych gwintów zewnętrznych z dodatkowym elementem zwanym kołnierzem. Kołnierz jest płaską lub lekko zakrzywioną metalową lub plastikową płytką przymocowaną do korpusu przepustu i stanowi powierzchnię montażową do bezpiecznego mocowania dławika kablowego do panelu lub obudowy.

Dzięki kołnierzowi podczas instalacji mogą obracać się tylko gwinty zewnętrzne, a korpus dławnicy pozostaje nieruchomy. Ułatwia to dokręcanie złącza dławnicy kablowej do powierzchni styku bez konieczności obracania całego korpusu przepustu. Po dokręceniu gwintów zewnętrznych kołnierz można przymocować do panelu lub obudowy za pomocą śrub lub innych elementów mocujących, zapewniając stabilne i bezpieczne mocowanie.

Najczęściej zadawane pytania (FAQ)

Jaka jest różnica między przepustem kablowym a zakończeniem kabla?

Przepust kablowy (inaczej dławik kablowy, dławnica kablowa, przelotka kablowa) i zakończenie kabla to dwa powiązane, ale odrębne pojęcia w kontekście systemów elektrycznych i elektronicznych. Przepust kablowy to element mechaniczny zaprojektowany w celu zabezpieczenia i ochrony końca kabla w miejscu, w którym wchodzi on do obudowy, panelu lub urządzenia. Zakończenie kabla odnosi się do procesu łączenia końca kabla z urządzeniem, terminalem lub innym kablem w systemie elektrycznym lub elektronicznym.

Jak dobrać dławik do kabla?

Należy określić rozmiar dławika kablowego, który zależy od kilku czynników, w tym średnicy używanego kabla, specyfikacji urządzenia lub obudowy, w której jest instalowany, oraz wszelkich odpowiednich norm i/lub przepisów branżowych. Przed zastosowaniem danego przepustu kablowego należy zapoznać się jego arkuszem danych lub specyfikacjami technicznymi. Dławiki kablowe są zwykle zaprojektowane tak, aby pomieścić określony zakres średnic kabli, który powinien być wymieniony w dokumentacji produktu.

Jakie są rodzaje przepustów kablowych?

Dostępnych jest kilka typów przepustów kablowych, z których każdy został zaprojektowany tak, aby spełniać określone wymagania i potrzeby aplikacji. Najczęstszym typem są gwintowane dławiki kablowe. Posiadają one gwintowane wejście, które umożliwia wkręcenie ich w pasujący otwór w obudowie lub w panelu. Gwintowane dławiki kablowe zapewniają bezpieczne i niezawodne połączenie i są dostępne wykonane z różnych materiałów, takich jak plastik, mosiądz, stal nierdzewna i aluminium.

Jak działają dławiki kablowe?

Dławiki kablowe zabezpieczają i chronią końcówki przewodów elektrycznych wokół wejść. Posiadają element uszczelniający, nakrętkę zabezpieczającą i złączkę zaciskową. Uszczelka jest zwykle wykonana z silikonu i jak sama nazwa wskazuje tworzy uszczelnienie wokół kabla, aby zapobiec przedostawaniu się wilgoci i kurzu. Nakrętka zabezpieczająca jest przykręcana do korpusu dławnicy i pozwala na jej montaż do urządzenia. Złączka zaciskowa zaciska się wokół kabla i zapewnia odciążenie i bezpieczne połączenie.

Jaki jest kod HS dla plastikowych lub nylonowych dławików kablowych?

Najczęstszym kodem HS stosowanym dla plastikowych dławików kablowych, w tym także nylonowych, jest 8547.20. Zaleca się jednak potwierdzenie tego w najnowszej wersji katalogu kodów HS lub skonsultowanie się z urzędem celnym czy specjalistą z obszaru kodów HS, ponieważ klasyfikacje mogą być aktualizowane lub podlegać konkretnym interpretacjom krajowym.
