Szybkozłączka HelaCon – do profesjonalnych połączeń kablowych

Złączki HelaCon – szybkie rozwiązanie do profesjonalnego łączenia przewodów

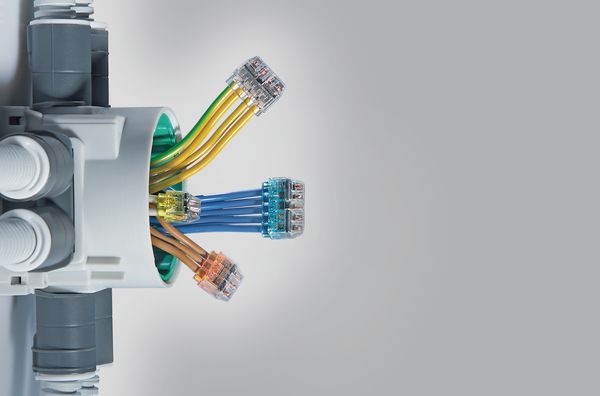

Szybkozłączki HelaCon – szybkie rozwiązanie do profesjonalnego łączenia przewodów

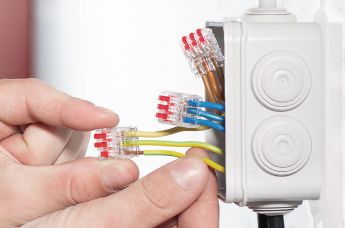

Szybkozłączki HelaCon są stosowane do szybkiego, łatwego i niezawodnego łączenia przewodów oraz rozdzielania obwodów w instalacjach domowych. Można ich używać z typowym zakresem napięć obudowy wynoszącym do 450 V. Duża różnorodność pod względem liczby pól wejściowych pozwala na dużą elastyczność stosowania w zależności od ilości żył oraz dostępnej przestrzeni.

Złączki dostosowane są do przewodów o średnicy do 2,5 mm² i umożliwiają stosowanie grubszych przewodów przy spadku napięcia.
Różne standardy instalacji w różnych krajach powodują stosowanie różnych typów przewodów, średnic, kolorów, puszek łączeniowych i systemów montażu.

Przegląd produktów

Jak podłączyć złącza kablowe?

Nowo opracowana, podwójna sprężyna dociskowa w złączkach HelaCon Plus Mini pozwala na wprowadzenie przewodu wtykowego do zacisku przy znacznie mniejszym wysiłku. Ułatwia to montaż i przyspiesza pracę instalatorów, szczególnie w trudnych warunkach, jak na przykład łączenie żył nad głową lub w trudno dostępnych miejscach. Przezroczysta obudowa umożliwia szybką kontrolę optyczną połączenia przewodów, co jest bardzo istotne z punktu widzenia bezpieczeństwa i odbioru technicznego gotowej instalacji elektrycznej. Obejrzyj nasz film aby przekonać się jakie to proste.



Bez względu na to, jak różne są indywidualne wymagania, szybkozłączki HelaCon są w stanie sprostać każdemu z nich. Dzięki kodowaniu kolorystycznemu z łatwością można rozróżnić rozmiary złączek. Wszystkie wejścia przewodowe umieszczono w rzędzie po jednej stronie. Umieszczone z przodu osobne wejście do prób napięcia zapewnia bezpieczeństwo podczas nakładania, instalacji i konserwacji. Złączki umożliwiają stosowanie dowolnych przewodów o średnicy od 0,5 do 2,5 mm² jednocześnie bez wpływu na sąsiednie połączenie.

Niewielki rozmiar umożliwia zastosowanie złączek bezśrubowych HelaCon w ograniczonej przestrzeni oraz we wszystkich rodzajach (natynkowych i podtynkowych) skrzynek połączeniowych.

Szybkozłączki HelaCon Easy

Właściwości

Złączki HelaCon Easy

Szybkozłączki umożliwiają szybki i prosty montaż i pewne łączenie i rozdzielanie kabli oraz przewodów elektrycznych w instalacjach domowych. Zaprojektowane do stosowania w typowym zakresem napięć obudowy wynoszącym do 450 V.
Duża różnorodność pod względem liczby pól wejściowych pozwala na sporą elastyczność stosowania w zależności od ilości żył oraz dostępnej przestrzeni. Złączki dostosowane są do przewodów o średnicy do 2,5 mm² i umożliwiają stosowanie grubszych przewodów przy spadku napięcia.

Zastosowanie

Zastosowanie

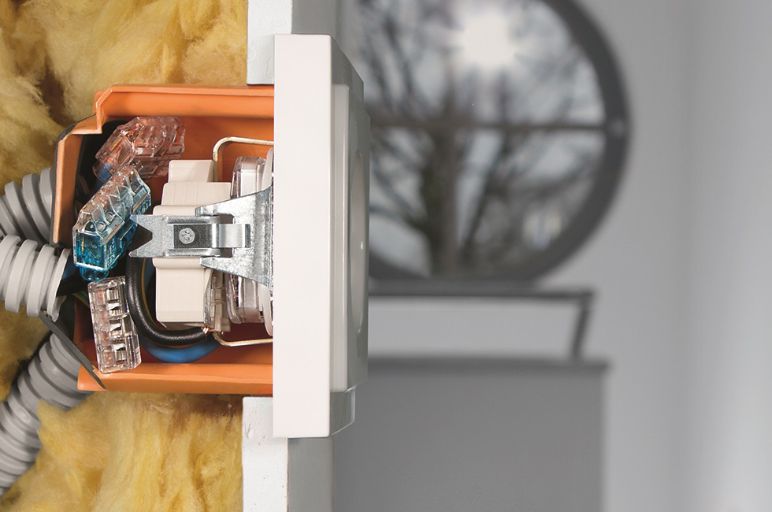

Niewielki rozmiar umożliwia ich zastosowanie w ograniczonej przestrzeni oraz we wszystkich rodzajach (natynkowych lub podtynkowych) skrzynek połączeniowych.

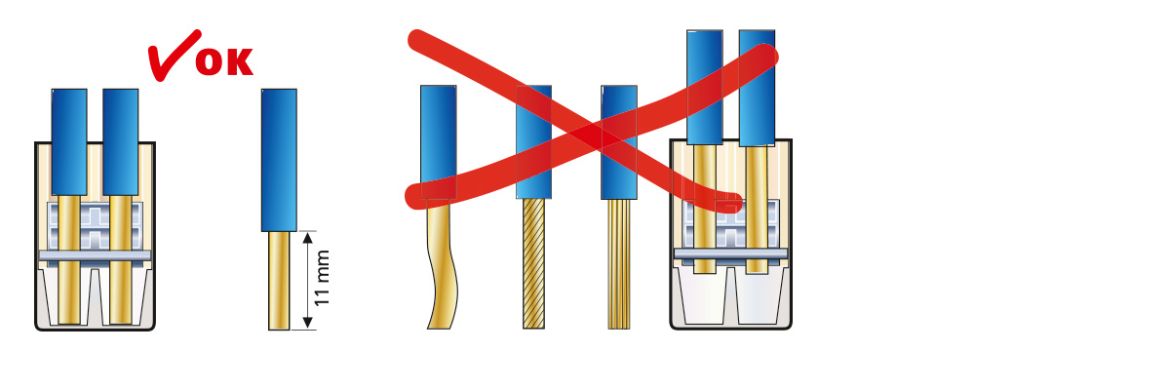

Złączki HelaCon Easy stworzono specjalnie do przewodów litych o średnicy do 2,5 mm². Nie należy ich stosować do żył wielodrutowych i linek oraz jednodrutowych skrętek.

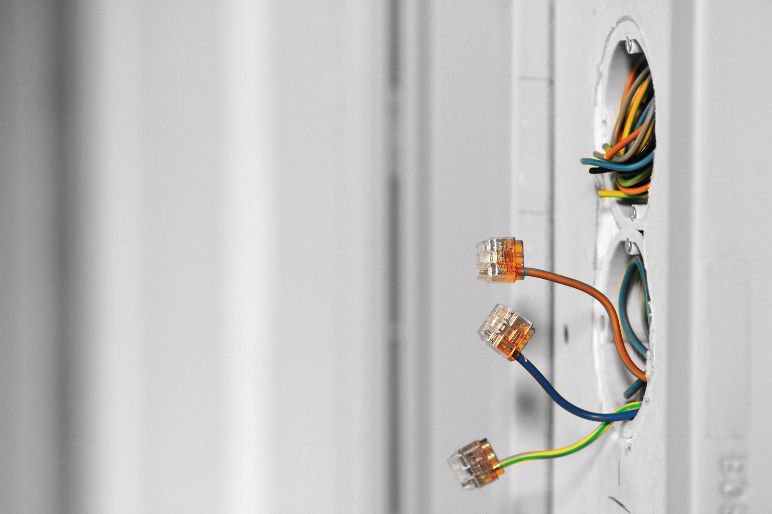

Sposób montażu

Metoda montażu

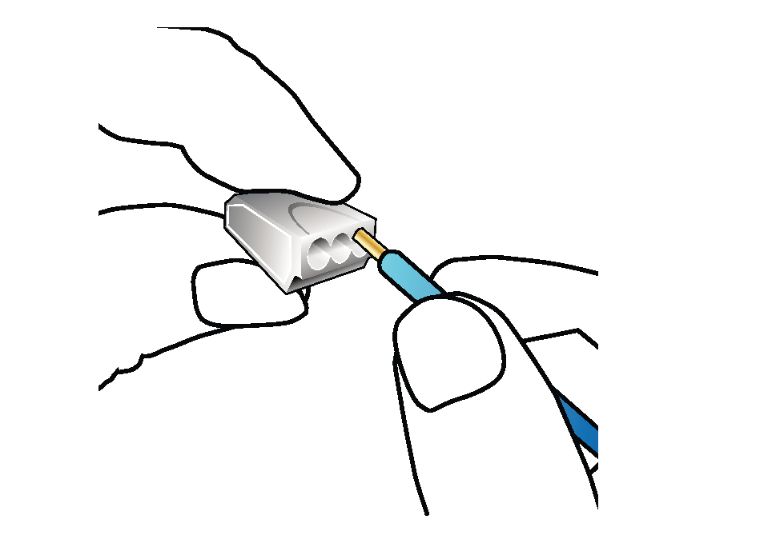

• Upewnij się, że instalacja nie jest pod napięciem
• Używaj tylko przewodów jednodrutowych, miedzianych
• Odizoluj żyłę na długości ok. 11 mm
• Wprowadź całą żyłę do złączki aż do oporu i dokonaj wizualnej kontroli połączenia poprzez przezroczystą obudowę
• Sprawdź połączenie miernikiem elektrycznym używając gniazda pomiarowego
• W celu rozłączenia, pociągnij za przewód, ewentualnie przekręcając go prawo-lewo, aż do wyciągnięcia






Wire connectors Wire connectors


Szybkozłączki HelaCon Plus

Właściwości i zalety

Właściwości

HelaCon Plus jest bezśrubową złączką instalacyjną do profesjonalnego łączenia przewodów w obszarze instalacji domowych.

Nowatorsko zaprojektowana podwójna sprężyna dociskowa pozwala na łatwy montaż i ułatwia pracę instalatorów, szczególnie w trudnych warunkach, jak na przykład łączenie żył nad głową. Zapewnia to odpowiednie zamocowanie, a przezroczysta obudowa daje możliwość optycznej kontroli połączenia.

Kodowanie kolorystyczne pomaga w szybkiej i komfortowej identyfikacji różnych szybkozłączek. Umieszczone z przodu osobne wejście do prób napięcia zapewnia bezpieczeństwo podczas nakładania, instalacji i prac serwisowych.

Zastosowanie

Zastosowanie

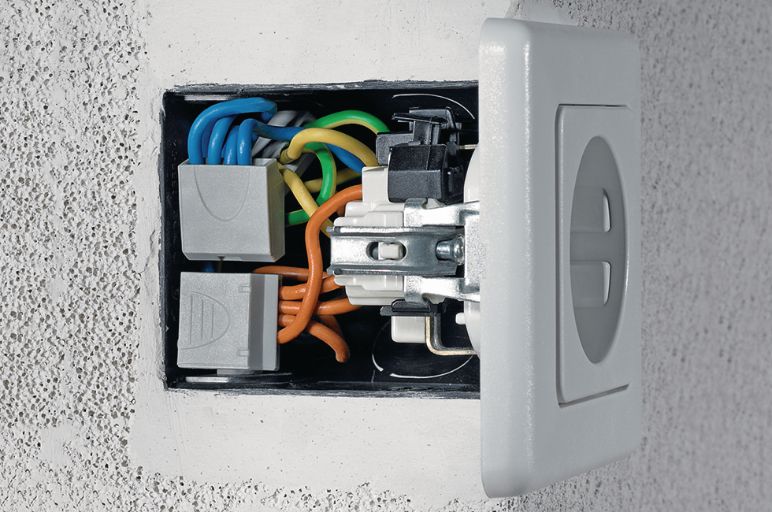

Szybkozłączki HelaCon są stosowane do szybkiego, prostego i pewnego łączenia i rozdzielania kabli oraz przewodów elektrycznych w instalacjach domowych.

Można ich użyć we wszystkich rodzajach puszek łączeniowych (natynkowych i podtynkowych).
Złącza HelaCon Plus oferują najlepsze możliwe rozwiązanie, gdy wymagana jest maksymalna ochrona i wygoda.

Sposób montażu

Metoda montażu

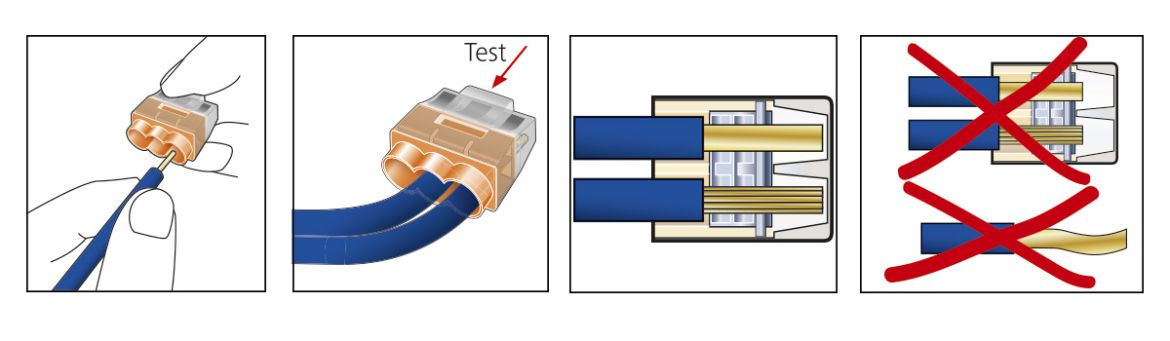

• Upewnij się, że instalacja nie jest pod napięciem
• Możesz stosować zarówno do przewodów miedzianych jedno- jak i wielodrutowych
• Odizoluj żyłę na długości ok. 11 mm
• Wprowadź całą żyłę do szybkozłączki aż do oporu i dokonaj wizualnej kontroli połączenia poprzez przezroczystą obudowę
• Sprawdź połączenie miernikiem elektrycznym używając gniazda pomiarowego
• W celu rozłączenia, pociągnij za przewód ewentualnie przekręcając go prawo-lewo, aż do wyciągnięcia








HelaCon Plus HelaCon Plus


1. Podwójna sprężyna pozwala na łatwiejsze wprowadzenie żyły

2. Oddzielne gniazdo pomiarowe umieszczone z przodu umożliwia pomiar napięcia

3. Żyła jednodrutowa 0,5 - 2,5 mm²

4. Żyła wielodrutowa 0,5 - 2,5 mm²

Nie są przeznaczone do przewodów elastycznych

Szybkozłączki HelaCon Lux

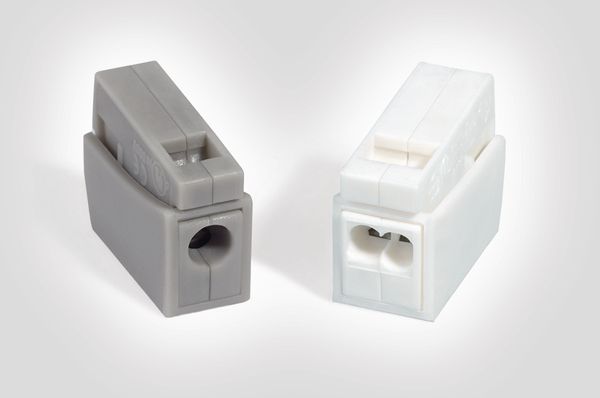

Szybkozłączki HelaCon Lux

Typowym zastosowaniem są instalacje oświetleniowe, gdzie podtynkowe przewody drutowe muszą być połączone z przewodem elastycznym do oświetlenia. Wersja 2/1 umożliwia tworzenie pętli obwodów linii zasilających dla urządzeń dodatkowych.

Przewód na wyjściu/po stronie oświetlenia można łatwo umieścić w złączu przez naciśnięcie w dowolnym momencie mechanizmu blokującego.

Po stronie oświetleniowej może znajdować się dowolny przewód, co sprawia, że szybkozłączki HelaCon Lux są również przydatne do łączenia urządzeń wyposażonych w elastyczne przewody połączeniowe, np. urządzenia sterujące do rolet, wentylatorów i innych zespołów napędowych.





Właściwości

  • Najlepiej nadają się do łączenia przewodów drutowych z przewodami elastycznymi
  • Stanowią połączenie złączki bezśrubowej ze sprężynowym
  • mechanizmem blokującym
  • Do przewodów drutowych i elastycznych po stronie źródła światła od 0,5 do 2,5 mm²
  • Do przewodów drutowych od 0,75 do 2,5 mm² po stronie
  • instalacyjnej
  • Stosowane w typowych obudowach dla napięć do 450 V i prądów do 24 A
  • Jedno lub dwa wejścia na przewody drutowe po stronie instalacyjnej
  • Bardzo elastyczna budowa
  • Szybki montaż, pewne połączenie, obsługa bez użycia narzędzi
  • Przeznaczone szczególnie do prac podsufitowych oraz gdy dostęp do przewodów jest utrudniony

NOWOŚĆ: praktyczne opakowania typu Blister

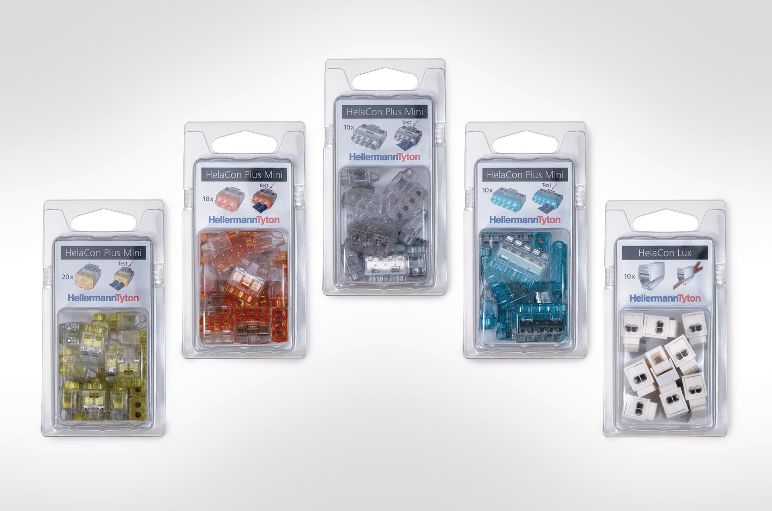

Helacon Plus Mini i HelaCon Plus Lux są teraz dostępne w praktycznych opakowaniach typu Blister.

Nasze złączki HelaCon Plus Mini i HelaCon Lux są teraz dostępne również w praktycznych opakowaniach typu Blister. Zestawy zawierają od 10 do 20 produktów i umożliwiają szybki i łatwy montaż przewodów elektrycznych niskiego napięcia w budynkach.

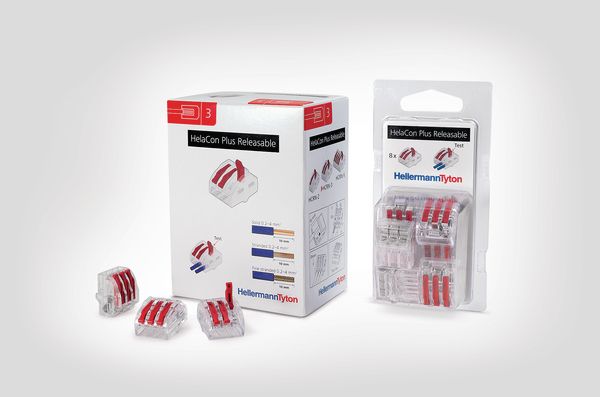

Uniwersalne złączki - HelaCon Plus Releasable

Właściwości

Złączki HelaCon Plus Releasable są stosowane do łączenia kabli i przewodów w zakresie instalacji elektrycznych. Złączki można stosować we wszystkich rodzajach puszek instalacyjnych, zarówno naściennych jak i podtynkowych. Są wielokrotnego użytku, nie wymagają użycia śrubokrętu a ich przezroczysta obudowa daje możliwość optycznej kontroli połączenia. HelaCon są najlepszym rozwiązaniem, gdy wymagana jest wygodna obróbka i maksymalne bezpieczeństwo.

Uniwersalne złączki - HelaCon Plus Releasable



  • Upewnij się, że instalacja nie jest pod napięciem
  • Używaj przewodów drutowych, miedzianych
  • Odizoluj żyłę na długości ok. 10 mm
  • Wprowadź przewód do szybkozłączki aż do oporu i dokonaj wizualnej kontroli połączenia poprzez przezroczystą obudowę
  • Sprawdź połączenie miernikiem elektrycznym używając gniazda testowego, znajdującego się na spodzie
  • W celu rozłączenia, otwórz dźwignię i wyjmij przewód

Uniwersalne złącza - HelaCon Plus Releasable Uniwersalne złącza - HelaCon Plus Releasable

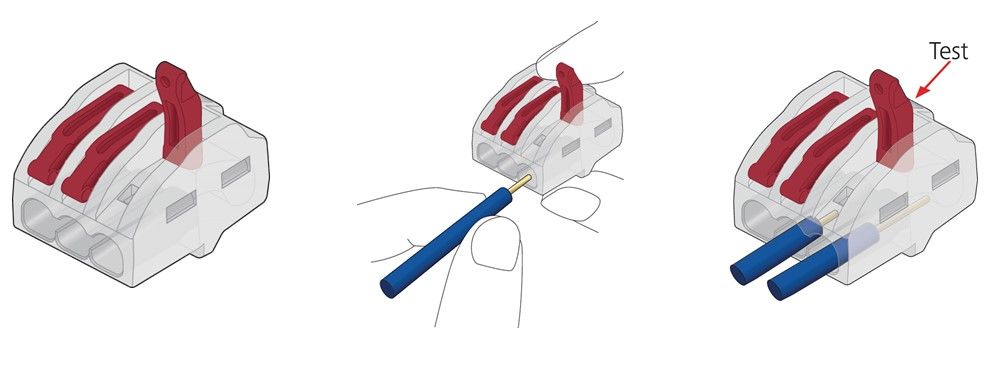

Krok 1: Odizolowaną żyłę na długości ok. 10 mm możesz sprawdzić wzrokowo na podstawie oznaczenia na złączce HelaCon Plus Releasable.
Krok 2: Otwórz dźwignię aby zainstalować dane przewody
Krok 3: Dokonaj wizualnej kontroli połączenia poprzez przezroczystą obudowę
Krok 4: Sprawdź połączenie miernikiem elektrycznym używając gniazda testowego, znajdującego się na spodzie

Zalety szybkozłączek HelaCon Plus

Szybkozłączki: praca przy pełnej przejrzystości

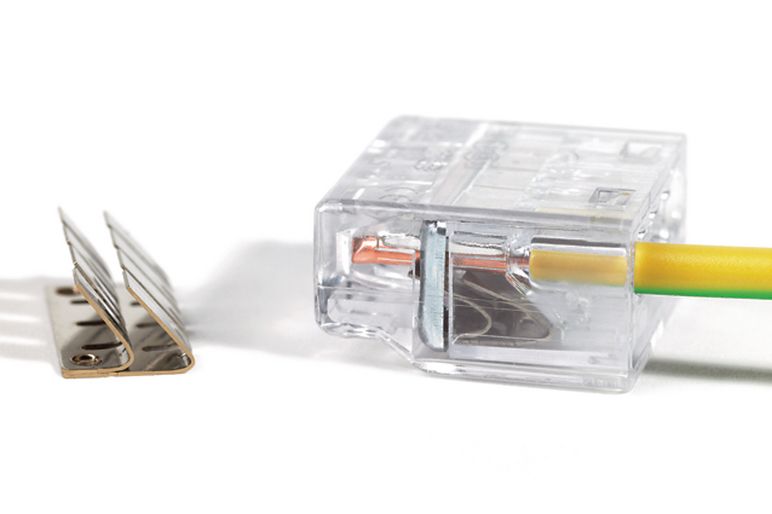

Złączki HelaCon Plus: praca przy pełnej przezroczystości

Każdego dnia do łączenia przewodów w instalacjach domowych wykorzystuje się niezliczoną liczbę złączek bezśrubowych. Chociaż jest to praca rutynowa, montaż złączek wymaga dużej staranności.

Ścisłe i pewne połączenie jest niezbędne do bezawaryjnej, długoletniej pracy. Słaby docisk może w najlepszym przypadku skutkować uszkodzeniem i przegrzaniem złącza, ale co gorsza, może również prowadzić do bardzo niebezpiecznych sytuacji jak np. pożar.

Przezroczysta obudowa szybkozłączek serii HelaCon Plus umożliwia szybką kontrolę optyczną połączenia przewodów. Jest to bardzo istotna cecha z punktu widzenia bezpieczeństwa, która pozwala na szybkie przeprowadzenie odbioru technicznego gotowej instalacji elektrycznej.

Szybkozłączki: różne typy i przekroje przewodów

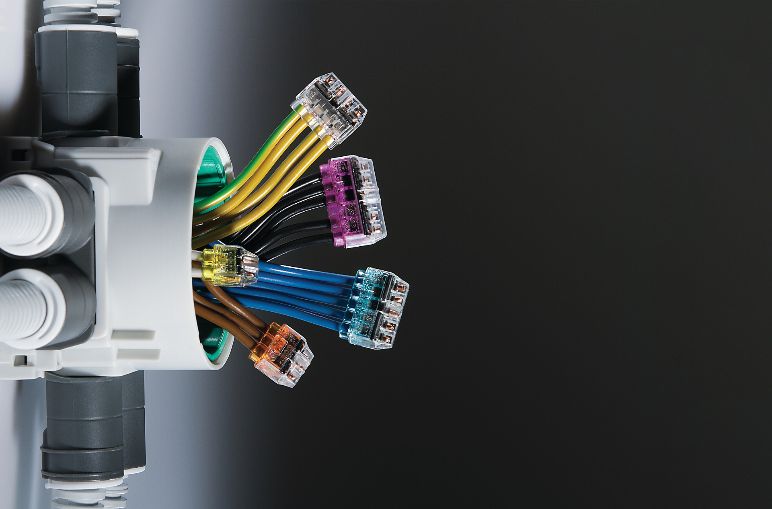

Złączki: różne typy i przekroje przewodów

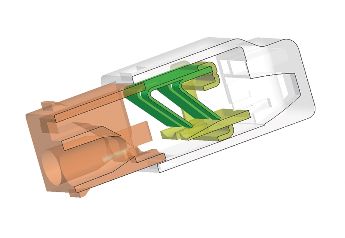

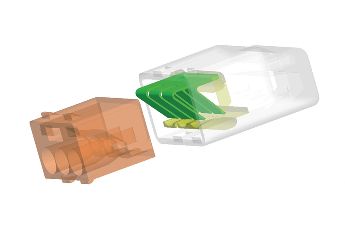

Mała siła konieczna do wprowadzenia przewodów, uzyskana dzięki nowoczesnej technologii podwójnej sprężyny, umożliwia stosowanie złączek zarówno do przewodów jedno- jak i wielodrutowych.

Sekcjonowanie sprężyn umożliwia łączenie przewodów o przekrojach od 0,5 do 2,5 mm² w tej samej złączce bez wpływu na sąsiednie połączenie.

Należy jednak pamiętać, że złączki HelaCon Plus nie są przeznaczone do łączenia przewodów typu linka.

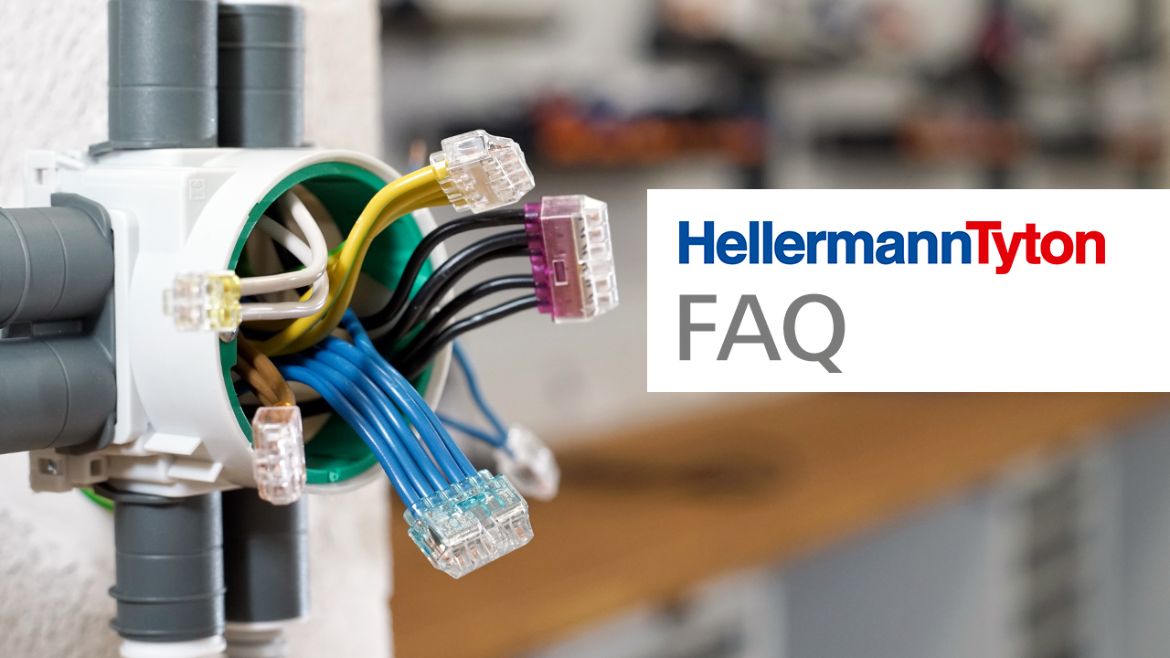

FAQ - Najczęściej zadawane pytania

Do czego służą wciskane szybkozłączki?

Wciskane złączki kablowe służą do szybkiego i bezpiecznego łączenia przewodów. Nowoczesne złączki kablowe, takie jak seria HelaCon, mają wbudowane sprężyny. Zostały one zaprojektowane tak, aby ułatwić wkładanie przewodu do zacisku (co jest szczególnie korzystne w przypadku korzystania z przewodów linkowych), jednocześnie utrzymując przewód bezpiecznie na miejscu w zacisku. W przypadku zacisków, w które przewód musi być wkręcany ręcznie istnieje ryzyko wadliwych połączeń i przegrzania. Podwójne zaciski sprężynowe zapewniają bardziej przyjazny dla użytkownika, wydajny i niezawodny proces instalacji.

Czy szybkozłączki są otwierane?

Złączki wciskane są przeznaczone do długotrwałych instalacji, w których odizolowany koniec przewodu jest szybko i łatwo wkładany do złącza w celu uzyskania bezpiecznego i trwałego połączenia. Złączki otwierane, takie jak HelaCon Releasable, są przeznaczone do prac konserwacyjnych i wstępnej instalacji.

Dlaczego wciskane szybkozłączki są przezroczyste?

Złączki HellermannTyton mają przezroczystą obudowę, aby umożliwić wizualne sprawdzenie, czy przewód jest prawidłowo zainstalowany.

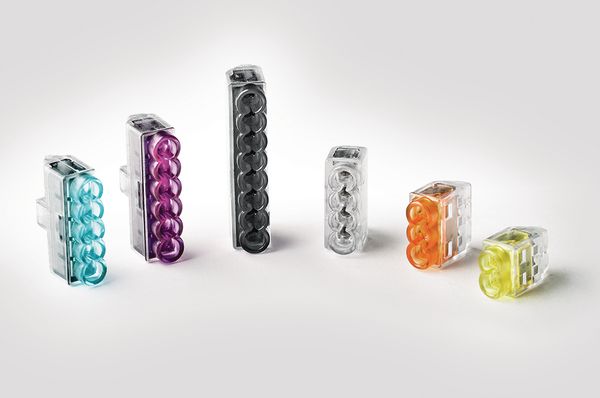

Co oznaczają kolory poszczególnych szybkozłączek?

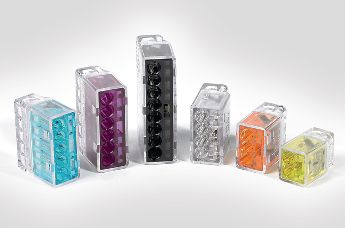

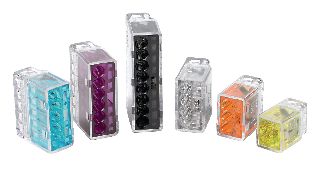

Szybkozłączki wciskane są dostarczane w różnych, przezroczystych kolorach w zależności od liczby przewodów, które można podłączyć. Złączki zaciskowe HelaCon Plus Mini są dostępne w 6 różnych kolorach i rozmiarach:
- Żółty dla 2 przewodów
- Pomarańczowy dla 3 przewodów
- Przezroczysty dla 4 przewodów
- Niebieski dla 5 przewodów
- Fioletowy dla 6 przewodów
- Czarny dla 8 przewodów
