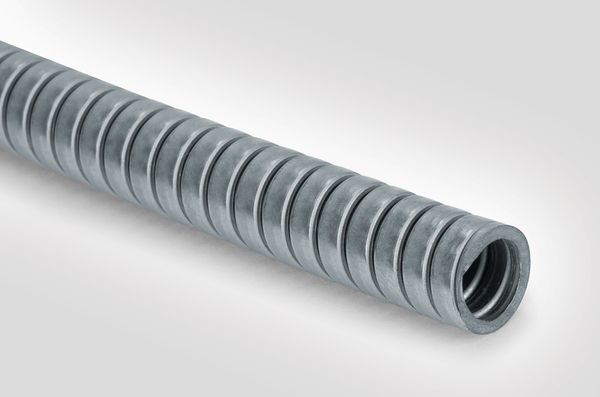

Metalowe rury osłonowe dla niezawodnej ochrony kabli

Metalowe peszle do zastosowań przemysłowych

Metalowa rura zapewniająca doskonałą ochronę kabli

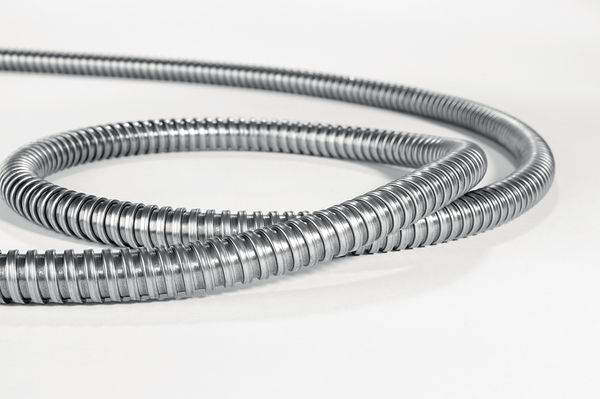

Rura metalowa Helaguard SSC

W przeciwieństwie do rozwiązań z tworzyw sztucznych i z gumy, metalowe rury osłonowe nadają się do zastosowań, w których występują wysokie temperatury lub gdzie wymagana jest odporność chemiczna. Jednak nie wszystkie metalowe peszle są takie same. Różne obszary zastosowań charakteryzują się różnymi wymaganiami w stosunku do materiału i procesu produkcji.

Niezależnie od tego, czy chodzi o standardową rurę metalową, rurę odporną na korozję, rurę stalową z powłoką PVC, czy też wodoszczelną rurę elektroinstalacyjną o stopniu ochrony IP68 przeznaczoną do środowisk wilgotnych - u nas znajdziesz najlepszą, elastyczną rurę metalową do swojego zastosowania.

Dla bardziej precyzyjnego planowania, większość naszych metalowych rur osłonowych, rur z tworzywa sztucznego i złączek jest dostępnych bezpłatnie w formie modeli 2D i 3D.

Sprawdź i zacznij planować już teraz.

Metalowe rury osłonowe do przemysłu spożywczego i produkcji napojów

Rury ze stali galwanizowanej z PVC z łatwą do czyszczenia powierzchnią zewnętrzną

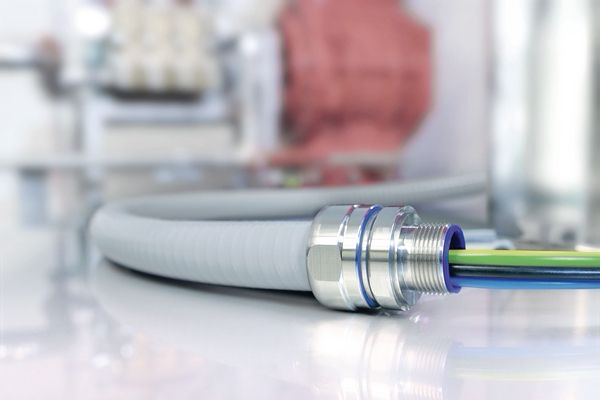

PSRSC, rura metalowa z powłoką PVC

Elastyczna, wzmocniona spiralą rura metalowa PSRSC idealnie nadaje się do zastosowań w przemyśle spożywczym.

W produkcji żywności bardzo ważne jest zachowanie sterylności całej instalacji. Dzięki gładkiej ściance zewnętrznej peszel metalowy PSRSC jest bardzo łatwy do czyszczenia. Ma właściwości samogasnące i umożliwia łatwe wprowadzanie przewodów, zapewniając jednocześnie pewną ruchomość skrętną.

Poza przemysłem spożywczym rura stalowa PSRSC jest stosowana także w takich branżach jak:

  • Budowa maszyn
  • Budowa instalacji
  • Budowa statków
  • Automatyka
  • Instalacje elektryczne

Metalowe złącza do rur do zastosowań w przemyśle spożywczym

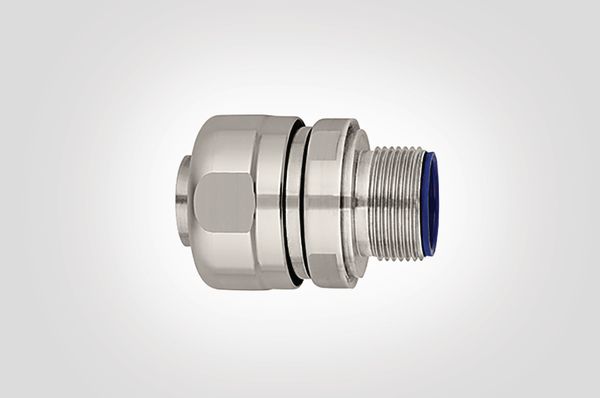

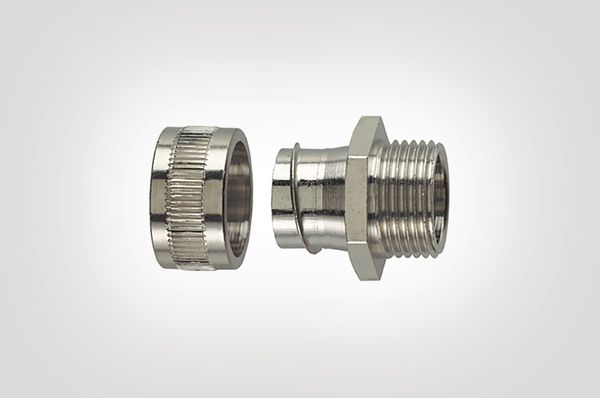

Złącze do rury metalowej do zastosowań w branży spożywczej

Złącze HelaGuard PSRSC-FMCSSFF ze stali nierdzewnej zalecane jest do stosowania wraz z rurą PSRSC. Posiada ono następujące właściwości:

  • Złącze proste
  • Gwint zewnętrzny
  • Stal nierdzewna (SS316)
  • Spełnia wymagania dla klas szczelności IP66, IP67, IP68 i IP69k z rurami PSRSC

Złącze wieloczęściowe z gwintem zewnętrznym i uszczelką elastomerową ma zaokrąglone rogi i gładką powierzchnię zewnętrzną, która utrudnia gromadzenie się brudu i bakterii - zgodnie z normami EN.

W naszym portfolio znajdziesz wiele rozwiązań produktowych, które doskonale sprawdzają się w specyficznych zastosowaniach przemysłowych. Odkryjmy wspólnie, który produkt najbardziej pasuje do Twojego konkretnego zastosowania. Skontaktuj się z naszymi ekspertami już teraz.

Rury metalowe powlekane tworzywem

Rury elektroinstalacyjne z powłoką z PVC

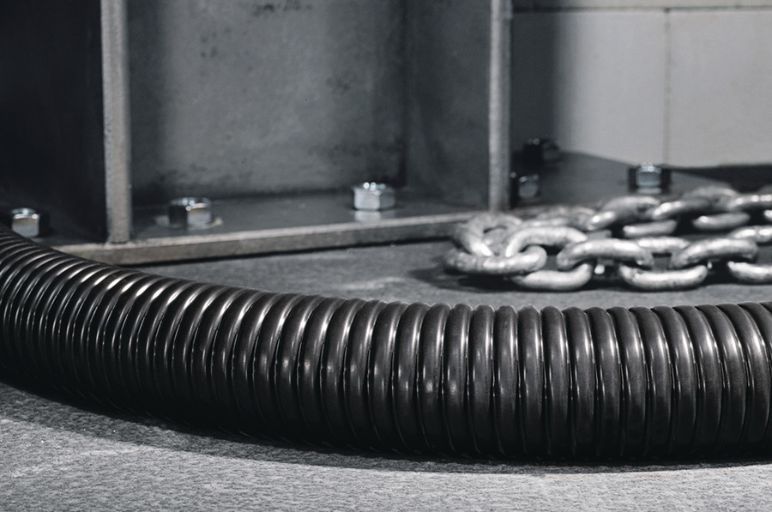

PCS, rura metalowa powlekana tworzywem

Elastyczna, rura metalowa PCS z powłoką z tworzywa sztucznego jest wykonana ze stali galwanizowanej. Z zewnątrz pokryta jest powłoką z polichlorku winylu (PVC).

Zewnętrzna powłoka z PVC sprawia, że rura elektroinstalacyjna PCS jest odporna na działanie zasad, kwasów i chemikaliów. Zapewnia również bardzo dobrą ochronę przed korozją.

Obszary zastosowań:

  • Budowa maszyn i urządzeń
  • Instalacje elektryczne

Rury elektroinstalacyjne z powłoką z PA6

Rura metalowa pokryta PA06

Rura metalowa NCS z powłoką PA6 charakteryzuje się doskonałą wytrzymałością na rozciąganie. Jest odporna na działanie wysokich temperatur, zgniecenia i uderzenia. Zapewnia również dobrą odporność na ścieranie i jest bardzo elastyczna.

Wszędzie tam, gdzie wymagana jest bardzo dobra odporność na działanie wysokich temperatur, kwasów czy rozpuszczalników, rura galwanizowana NCS będzie doskonałym rozwiązaniem.

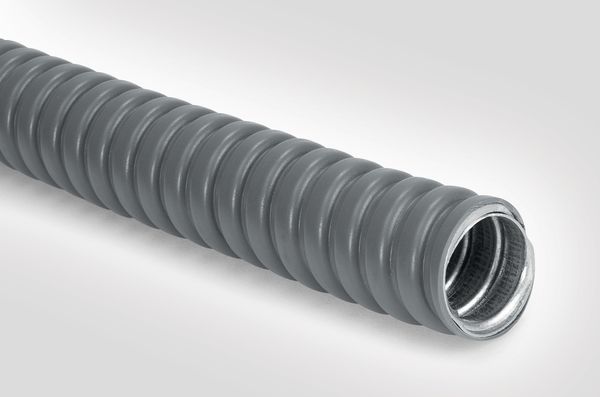

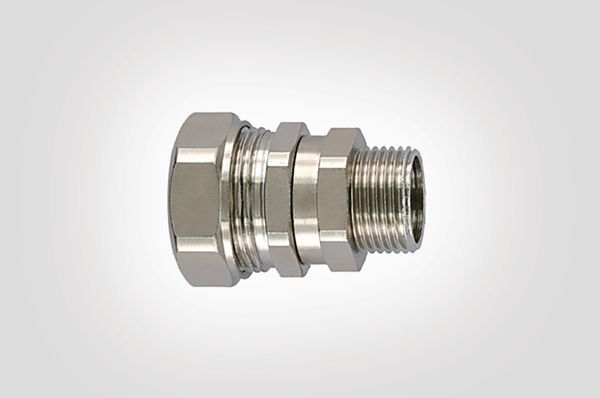

Złącza do rur metalowych z powłoką

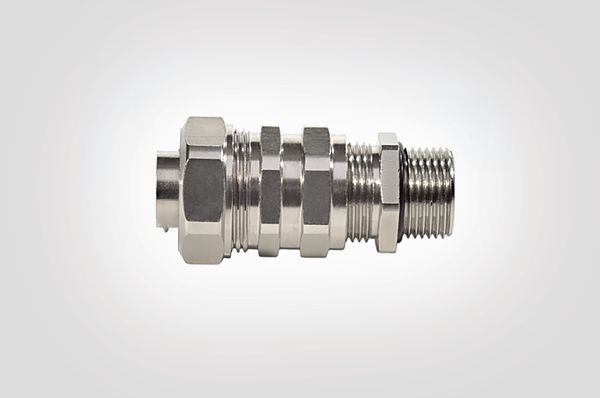

PCS-SCG złącze do rury metalowej

Od złączy zaciskowych z gwintem obrotowym lub stałym gwintem zewnętrznym po jednoczęściowe złącza końcowe zabezpieczające rury: znajdź odpowiedni osprzęt do swojej aplikacji.

Rury metalowe z powłoką wodoszczelną

Stalowe rury z powłoką z tworzywa sztucznego, wodoszczelne IP68

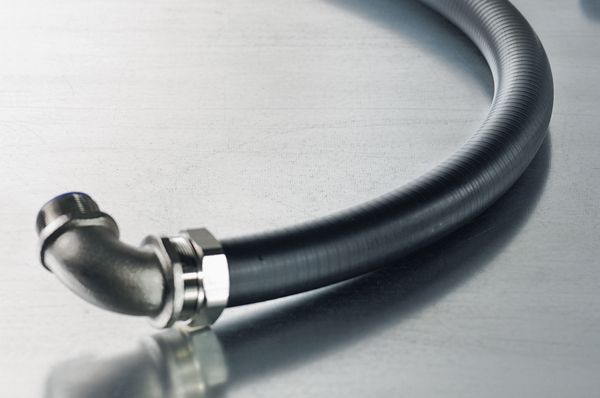

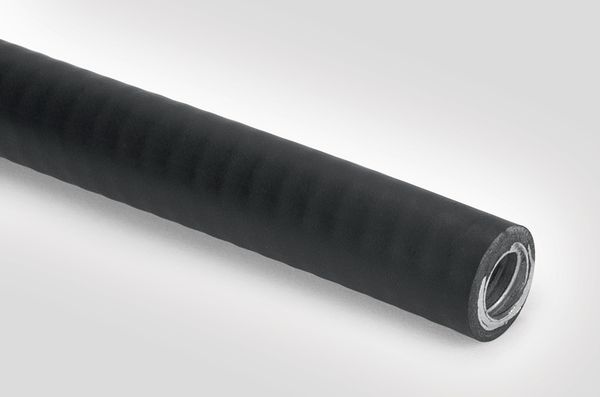

LTS, rura z powłoką z PVC, wodoszczelna IP68

Wodoszczelna, stalowa rura osłonowa LTS w połączeniu z odpowiednimi złączami (patrz poniżej) spełnia wymagania dla klas szczelności IP66, IP67, IP68 i IP69k.

Właściwości:

  • Wysoka odporność na zgniecenia, rozciąganie i uderzenia
  • Wysoka elastyczność
  • Gładka powłoka zewnętrzna, nie marszczy się podczas zginania
  • Dobra odporność na działanie kwasów, benzyny, olejów i smarów

Ten elastyczny metalowy wąż osłonowy jest wykonany ze stali ocynkowanej i ma gładką powłokę zewnętrzną. Jest stosowany przy budowie maszyn, urządzeń i instalacji zewnętrznych, a także w innych zastosowaniach, które wymagają odporności na działanie płynów.

Oprócz wersji standardowej, peszel metalowy LTS dostępny jest również w poniższych wariantach:

LTSH, trudnopalna rura stalowa - do zastosowań, gdzie wymagana jest odporność na działanie wysokich temperatur
LTSUL, rura stalowa z dopuszczeniem UL i CSA - z miedzianym przewodem, do zastosowań, w których oprócz ochrony przed cieczami wymagane jest również dopuszczenie UL.

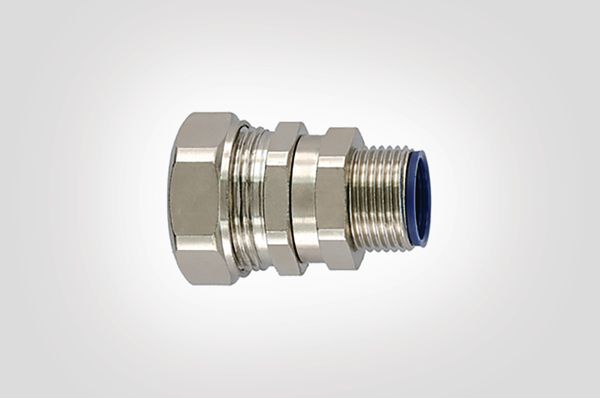

Złącza zaciskowe do rur stalowych spełniające wymagania dla klas szczelności: IP66, IP67, IP68 and IP69k

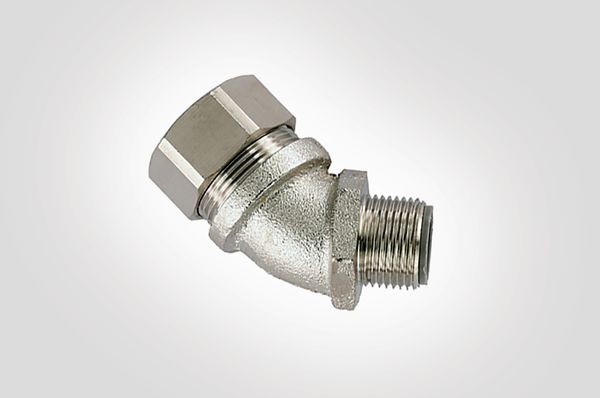

Złącze zaciskowe do rur stalowych, kątowe 45°

Złącza zaciskowe w połączeniu z serią rur stalowych LTS charakteryzują się przede wszystkim doskonałą szczelnością i spełniają wymagania dla klas: IP66, IP67, IP68 i IP69k.

Złącza zaciskowe kątowe tzw. "kolanka", złącza zaciskowe z odciążeniem i uszczelką, czy też złącza końcowe gładkie - w naszej ofercie znajdziesz właściwy osprzęt do Twoich zastosowań.

Najczęściej zadawane pytania

Jak dobrać odpowiednią rurę metalową?

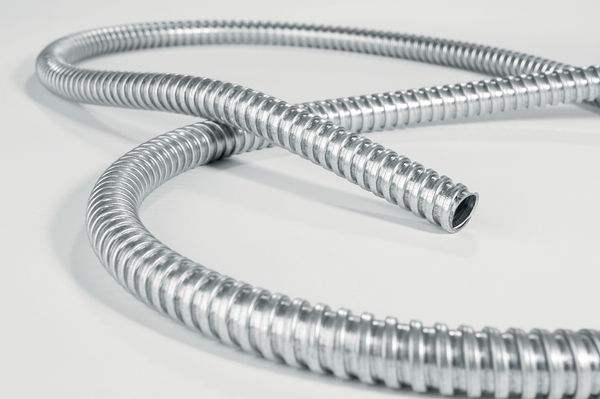

Rura stalowa HelaGuard SC

Przy tak wielu różnych produktach przeznaczonych do ochrony przewodów, czasami trudno jest znaleźć właściwe rozwiązanie dla konkretnego zastosowania.

Aby ułatwić Ci znalezienie odpowiedniej rury osłonowej, wraz z dostawcą oprogramowania CADENAS udostępniliśmy bezpłatnie, większość naszych rur elektroinstalacyjnych i złączy w postaci modeli 2D i 3D.

Obok przydatnych danych modelowych możesz także znaleźć liczne zdjęcia produktów i szczegółowe specyfikacje - dla bardziej precyzyjnego planowania.

Co to jest rura metalowa?

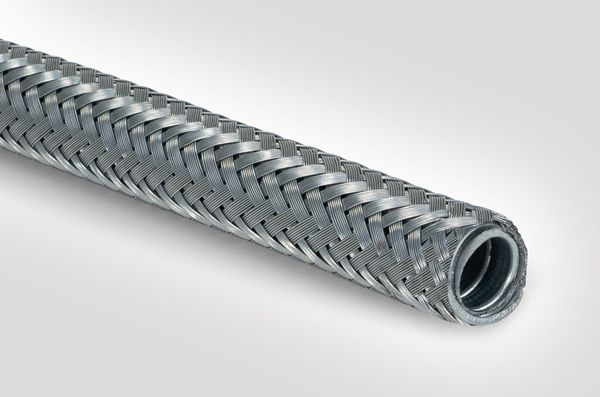

HelaGuard SCSB, metalowa rura osłonowa z oplotem metalowym

Rury metalowe są ogólnie definiowane jako rury i złącza do ochrony kabli wykonane z metalu. Jednak nie wszystkie metalowe rury są takie same.

Rozwiązania wykonane z metalu charakteryzują się wysoką odpornością na uderzenia i działanie temperatur. Ponadto wiele stalowych rur elektroinstalacyjnych jest również odpornych na działanie cieczy, takich jak olej, benzyna czy chemikalia. Inne rury zapewniają ochronę elektromagnetyczną (ekranowanie EMC).

Dzięki swojej solidności i trwałości, elastyczne rury metalowe i osprzęt HellermannTyton doskonale nadają się do szerokiego zakresu zastosowań.

W HellermannTyton możesz wybrać odpowiednią rurę stalową spośród 5 dostępnych typów:

SC: Rura ze stali ocynkowanej
SSC: Peszel ze stali nierdzewnej
PCS: Rura stalowa ocynkowana z powłoką z PVC
NCS: Rura ze stali ocynkowanej z powłoką z PA6
LTS: Rura osłonowa ze stali ocynkowanej z gładką powierzchnią z PVC

Jak łączyć peszle metalowe?

Helaguard SSC, rura ze stali nierdzewnej

Aby podłączyć rurę metalową do urządzenia, potrzebujesz odpowiedniego złącza. W swojej ofercie posiadamy wiele różnych złączy. Nazwy naszych akcesoriów mają zawsze taką samą strukturę, dzięki czemu z łatwością znajdziesz odpowiednie rozwiązanie.

Zapoznaj się nomenklaturą osprzętu HelaGuard.

Jak przycinać rury osłonowe?

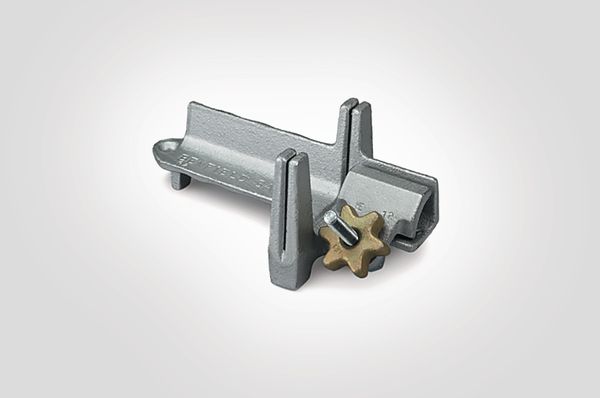

Uchwyt do cięcia rur HelaGuard ConClamp

Do cięcia rur metalowych zazwyczaj potrzebna jest piła do metalu. Precyzyjne cięcie wymaga również solidnego uchwytu przytrzymującego rurę. Przy pomocy HelaGuard CONCLAMP możesz przytrzymywać różne, stalowe rury, aby móc je precyzyjnie ciąć przy pomocy odpowiedniej piły.

Jakie są poziomy ochrony dla rur metalowych?

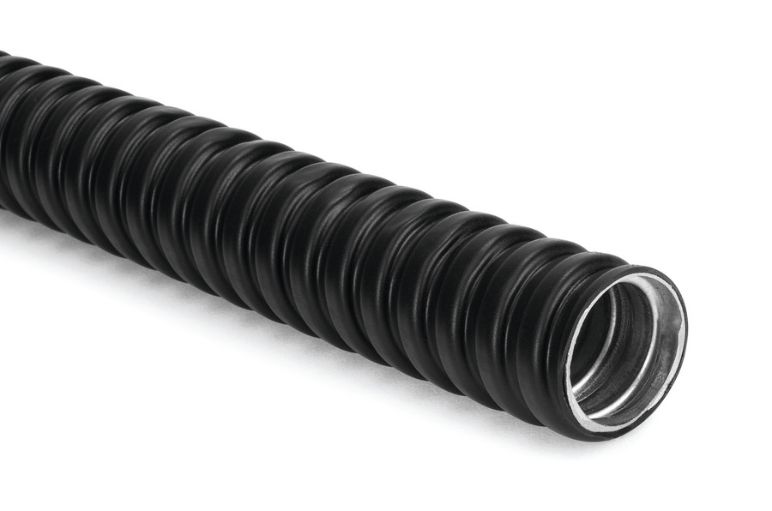

HelaGuard NCS, Rura ze stali ocynkowanej z powłoką z PA6

Zgodnie z normą DIN EN IEC 60529, stopnie ochrony są oznaczane kodem składającym się z dwóch stałych liter IP oraz dwóch charakterystycznych cyfr określających stopień ochrony, np. IP54.

Szczegółowy przegląd różnych stopni ochrony znajdziesz w załączniku do naszego Katalogu Produktów na stronie 582.

Czy rury metalowe są odporne chemicznie?

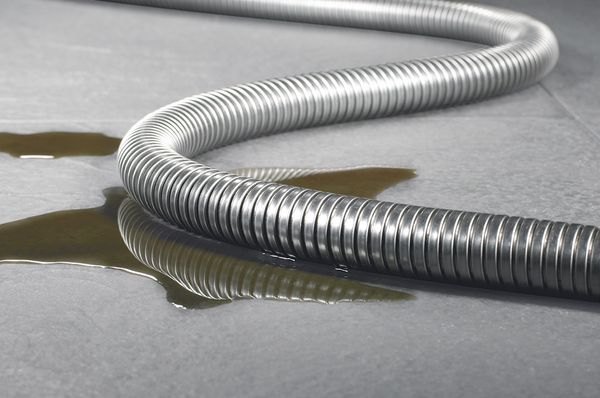

Rura osłonowa ze stali nierdzewnej HelaGuard SSC

Stalowe rury osłonowe mają dobrą odporność na działanie chemikaliów. Jednak niektóre z rur są bardziej odporne niż inne, w zależności od materiału i rodzaju produkcji. Dlatego warto przyjrzeć się im bliżej.

Tutaj znajdziesz przegląd poszczególnych typów metalowych rur osłonowych HelaGuard pod kątem ich odporności na działanie określonych chemikaliów.
