Samoprzylepne uchwyty i mocowania do opasek kablowych

Samoprzylepne uchwyty do opasek kablowych - elastyczne i solidne o bardzo dużej wytrzymałości na zrywanie

Jak zamocować uchwyty do opasek kablowych bez wiercenia?

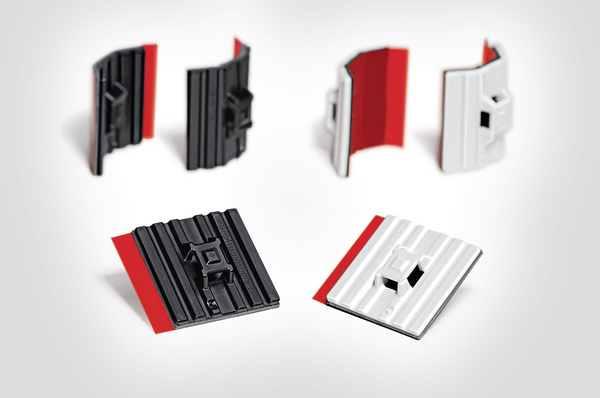

Samoprzylepny uchwyt do opasek kablowych FlexTack

Do bolców napawanych, do śrub gwintowanych, do krawędzi czy też do powierzchniach specjalnych, takich jak szkło i metal - HellermannTyton oferuje odpowiedni uchwyt do opasek kablowych do prawie każdego zastosowania. Wśród nich jest wiele takich, które można zamocować w ciągu kilku sekund - jednym ruchem ręki i bez użycia narzędzi.

Oferta obejmuje szeroką gamę samoprzylepnych uchwytów mocujących aż po samoprzylepne klipsy, które umożliwiają wiązanie i pewne trzymanie przewodów i kabli bez konieczności stosowania dodatkowych elementów mocujących lub śrub.

Przegląd produktów





Niektóre z naszych rozwiązań do mocowania opasek kablowych, które nie wymagają wiercenia, możesz zobaczyć w poniższym filmie:

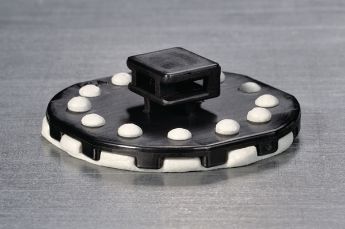

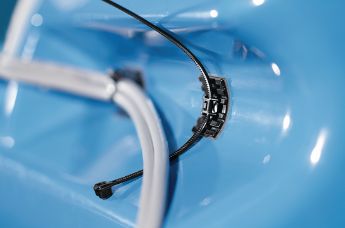

Elastyczne uchwyty samoprzylepne do powierzchni zakrzywionych i zaokrąglonych - seria FlexTack

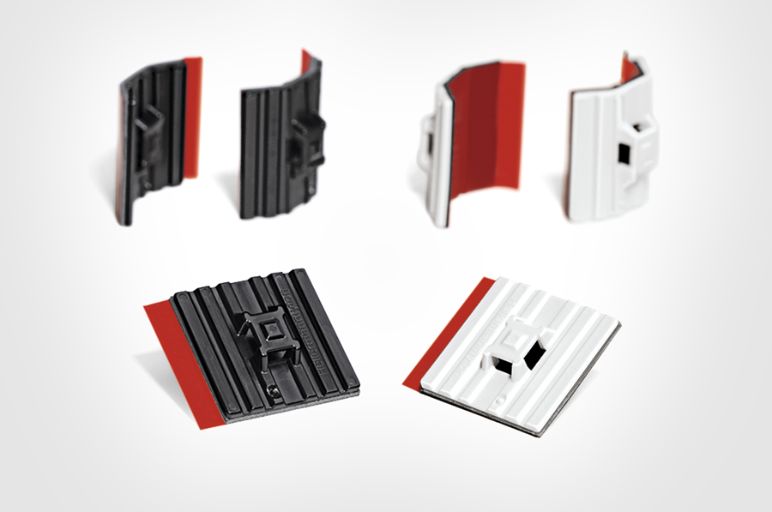

Mocowanie samoprzylepne do powierzchni zakrzywionych i zaokrąglonych FlexTack

Innowacyjne uchwyty kablowe samoprzylepne FlexTack zostały stworzone tak, aby spełnić najwyższe oczekiwania w zakresie mocowania opasek kablowych. Uchwyty te charakteryzują się wysoką przyczepnością od momentu zamocowania oraz bardzo dużą elastycznością i można je stosować zarówno na powierzchniach o wysokiej, jak i niskiej energii takich jak:

  • szkło
  • metal (również metal lakierowany lub malowany proszkowo)
  • polipropylen i polietylen

FlexTack zapewnia niezawodne mocowanie kabli wszędzie tam, gdzie zastosowanie śrub i bolców jest niedozwolone lub niekorzystne.

Elastyczne, samoprzylepne uchwyty kablowe to:

  • większa swoboda projektowania
  • zmniejszone obciążenie punktowe w porównaniu z mechanicznym rozwiązaniem mocującym
  • możliwość zmniejszenia ciężaru, a także przyspieszenia procesów produkcyjnych

Uchwyty kablowe samoprzylepne do niemal każdej powierzchni, czy to płaskiej, wklęsłej, wypukłej czy zakrzywionej

Wyjątkowa konstrukcja naszych uchwytów FlexTack w powiązaniu ze specjalnym klejem wspiera naszych klientów w profesjonalnym zarządzaniu okablowaniem. Szczególnie wówczas, gdy naklejać się będzie na powierzchni o niskiej energii. Instalacja jest dziecinnie prosta. Folię nośną usuwamy, pociągając za wystający pasek. Cokół ustawiamy na powierzchni i utrzymujemy go tam, mocno naciskając, przez kilka sekund. Dzięki bardzo wysokiej natychmiastowej przyczepności większość przewodów można układać od razu.

Uniwersalne rozwiązane wśród uchwytów kablowych samoprzylepnych
FlexTack wykonany jest ze stabilizowanego termicznie poliamidu 6.6 (PA66HS) i może być wykorzystywany do zastosowań, gdzie temperatura otoczenia wynosi od -40°C do +105°C. Elastyczny uchwyt kablowy samoprzylepny może tym samym służyć również do montażu kabli w obszarach, w których dochodzi do znacznych wahań temperatury.

Nie ważne, czy powierzchnia jest gładka, wklęsła, wypukła czy zakrzywiona, nasz samoprzylepny uchwyt mocujący FlexTack FMB4APT-I (Wymiary: 28 x 28 x 6,3 mm; dostępne w kolorach czarnym i białym) to uniwersalny wybór do wielu zastosowań. Pomaga zaoszczędzić czas i zmniejszyć różnorodność części, a także może pomóc inżynierom w osiągnięciu celów związanych z redukcją wagi komponentów.

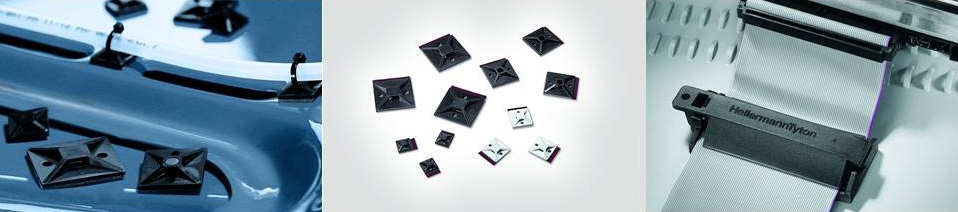

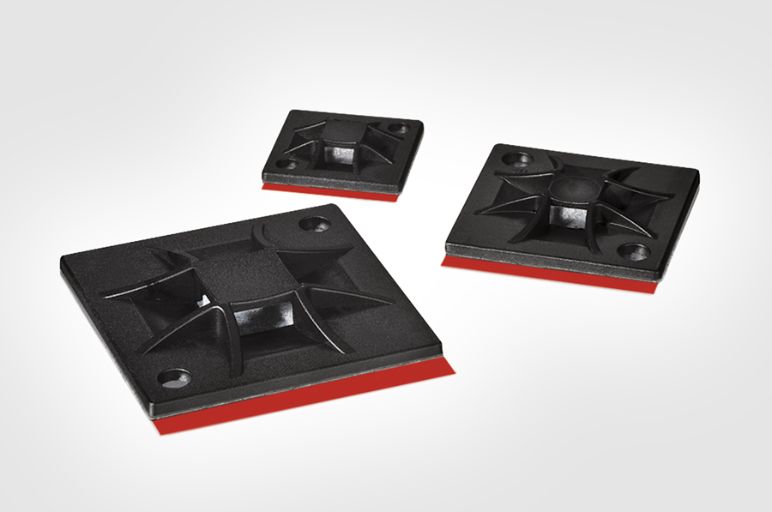

Seria SolidTack - Idealne rozwiązanie do mocowania opasek bez konieczności wiercenia otworu

Uchwyty mocujące MB i FKH

Te samoprzylepne uchwyty do mocowania opasek kablowych stanowią zawsze wielką pomoc w szerokiej gamie zastosowań – zwłaszcza, gdy konwencjonalne elementy mocujące osiągnęły granicę swoich możliwości, na przykład:

  • jeśli nie ma możliwości wywiercenia otworu, który byłby punktem mocowania
  • tam, gdzie brak jest krawędzi do umieszczenia EdgeClip
  • tam, gdzie nie można wstawić bolców
  • jeśli powyższe sposoby mocowania kabli byłyby zbyt czasochłonne lub kosztowne

Uchwyty samoprzylepne serii SolidTack bardzo dobrze przylegają do powierzchni o niskiej energii, takich jak PP, PE, a także do metali lakierowanych lub malowanych proszkowo. Najczęściej są stosowane przy budowie szaf sterowniczych, maszyn oraz pojazdów.

Seria SolidTack MB została zaprojektowana do stosowania na powierzchniach płaskich. Uchwyty kablowe samoprzylepne znajdują zastosowanie w wielu różnych gałęziach przemysłu. Są dostępne w czterech różnych rozmiarach, w kolorze czarnym oraz białym.

Seria SolidTack FKH jest przeznaczona do prowadzenia płaskich kabli taśmowych dlatego doskonale sprawdza się w systemach komputerowych, automatach do gier lub różnych urządzeniach gospodarstwa domowego.


Mocowania do opasek kablowych Mocowania do opasek kablowych

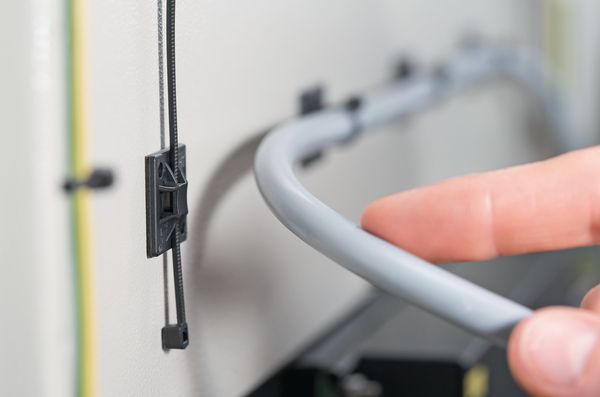

Uchwyty SolidTack serii Q: do 25% oszczędności czasu

Q-Mount – dla większej wydajności poprzez oszczędność czasu do 25%

Szybko: Stosowanie Q-mounts nie pociąga za sobą konieczności używania specjalnych klejów dwuskładnikowych. Znacznie skraca się czas utwardzania. W połączeniu z unikalną opaską zaciskową Q-tie monterzy uzyskują oszczędność sięgającą nawet 25% czasu.

Łatwo: Uchwyty kablowe samoprzylepne Q-Mount umożliwiają 4-kierunkowe przewlekanie opaski zaciskowej. Instalacja dokonywana jest bez trudu ręcznie. Specjalny kształt elementu oporowego, na którym mocowana jest opaska zaciskowa, utrzymuje ją w miejscu podczas montażu i zapobiega jej wysuwaniu także wówczas, gdy znajduje się ona w pozycji pionowej. Monter ma obie ręce wolne, dzięki czemu może prawidłowo ułożyć przewody. Mechanizm wstępnej blokady, w który wyposażony jest nasza opaska zaciskowa Q-tie, umożliwia dodatkowo tymczasowe mocowanie przed finalną instalacją.

Wydajnie: W połączeniu ze specjalnym klejem SolidTack cokół mocujący Q-Mount może być przyklejany do powierzchni o wysokiej i niskiej energii. Wszędzie tam, gdzie do mocowania kabli nie można użyć konwencjonalnych cokołów samoprzylepnych, można stosować serię SolidTack. Również w przypadkach, gdzie kryterium stanowią: odporność na działanie czynników środowiskowych, starzenie, odporność chemiczna oraz zakres dopuszczalnych temperatur, cokoły samoprzylepne SolidTack są najlepszym wyborem.

Standardowe, samoprzylepne uchwyty do kabli

W standardowych, samoprzylepnych mocowaniach opasek kablowych HellermannTyton jest stosowany kauczuk syntetyczny i standardowe kleje na bazie akrylu. Nadają się one do zastosowań, w których użycie bardzo mocnych uchwytów  samoprzylepnych, takich jak nasze produkty serii SolidTack i FlexTack, nie jest konieczne.

Seria MB & TY - uchwyty samoprzylepne do szybkiego i prostego montażu

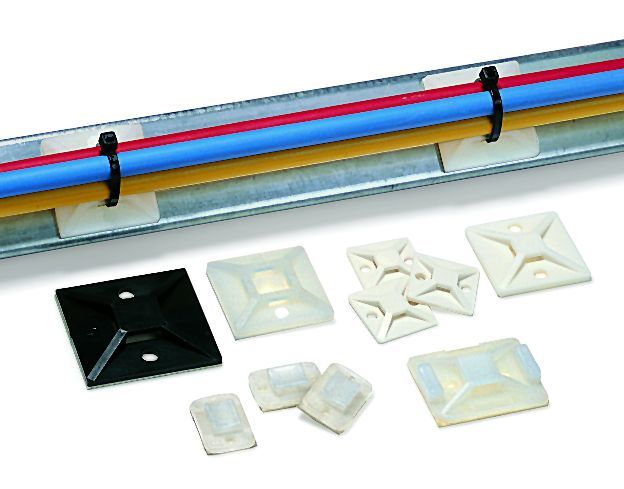

Elastyczne uchwyty samoprzylepne do mocowania kabli – seria MB

Nasze samoprzylepne uchwyty do opasek kablowych MB- i TY służą do łatwego prowadzenia i wiązania kabli w połączeniu z różnymi opaskami, dla różnych średnic wiązek. Uchwyty można łatwo zamontować bez konieczności użycia śrub, nitów lub wiercenia otworów pod śruby. Jeśli spodziewane jest większe obciążenie, zalecamy dodatkowe zabezpieczenie uchwytu za pomocą śrub lub zastosowanie naszej serii SolidTack.

Seria TY jest mniejsza od serii MB i posiada 2 wejścia na opaski kablowe w przeciwieństwie do 4 wejść, które posiadają uchwyty serii MB. Mocowania MB i TY są odpowiednie do zastosowań, w których użycie śrub, nakrętek, wkrętów lub wiercenie otworów jest problematyczne lub nie jest wskazane.

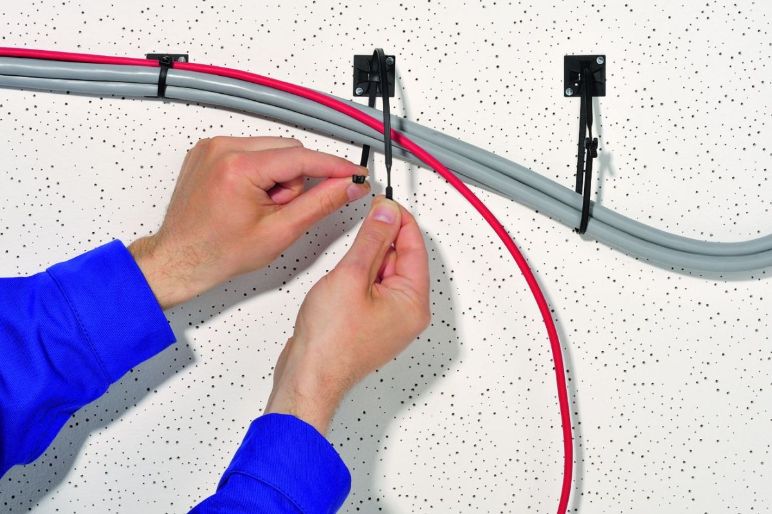

Standardowe uchwyty Q-Mounts - po prostu lepsze

Standardowe uchwyty kablowe samoprzylepne – seria Q

Standardowe uchwyty Q-Mounts z klejem na bazie kauczuku syntetycznego doskonale utrzymują nasze opaski Q-ties na miejscu. Funkcja blokady ułatwia montaż wstępny i sprawia, że opaski kablowe nie wyślizgują się w pionowych pozycjach montażowych. Standardowy uchwyt Q-Mount umożliwia 4-kierunkowe wprowadzenie opaski kablowej i jest również dostępny w wersji przykręcanej, bez kleju.

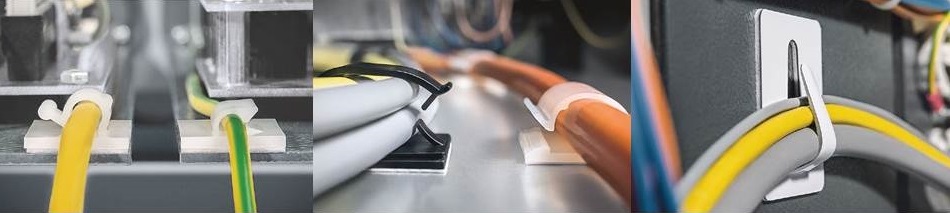

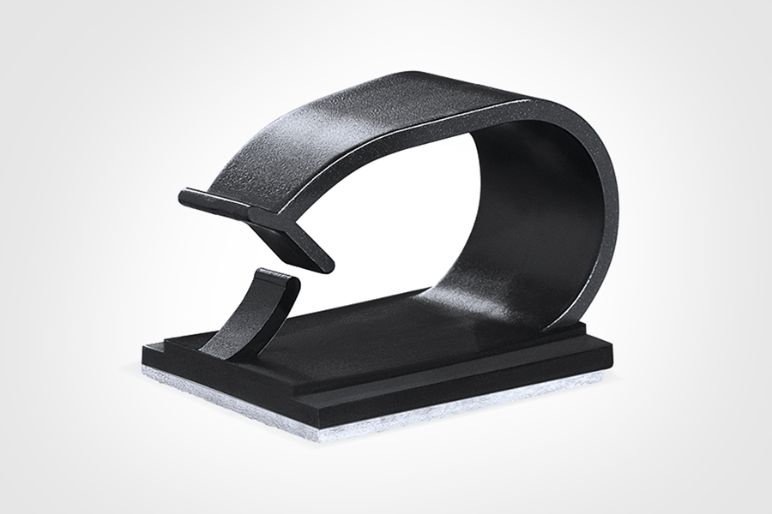

Samoprzylepne klipsy kablowe

W porównaniu z mocowaniem śrubowym klipsy samoprzylepne zapewniają większą swobodę prowadzenia, a także zmniejszają ryzyko korozji. Zaciski HellermannTyton serii FKH, RA, RB i SAC idealnie nadają się do montażu bez użycia narzędzi. Wszystkie klipsy można łatwo otworzyć i ponownie użyć, gdy kable wymagają wymiany, co pozwala zaoszczędzić czas i zredukować koszty.

Seria FKH - uchwyty samoprzylepne do płaskich kabli taśmowych

Uchwyty Serii FKH przeznaczone są do mocowania płaskich kabli taśmowych, stosowanych powszechnie w informatyce, elektronice rozrywkowej lub do podłączania czujników. Ponieważ każde zastosowanie ma indywidualny charakter, klipsy FKH są dostępne w różnych wymiarach i mogą być dostarczane w wersji samoprzylepnej i/lub przykręcanej.

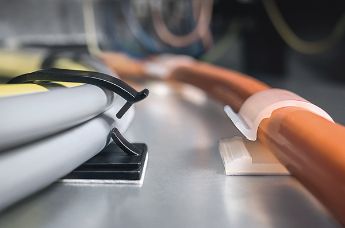

Seria RA, RB i SAC - samoprzylepne mocowania do kabli, rur i węży


Klipsy serii RA-, RB- i SAC nie wymagają stosowania dodatkowych opasek kablowych, co pozwala obniżyć całkowite koszty i oszczędzić czas instalacji. Mogą być stosowane jako samodzielne rozwiązanie mocujące do prowadzenia różnego rodzaju wiązek.

Przewody, kable, węże lub rury - nasze klipsy z serii RA- i RB są w stanie zamocować je wszystkie. Te jednoczęściowe klipsy samoprzylepne są odpowiednie do różnych średnic wiązek. Można je łatwo zamontować na równych powierzchniach po ich uprzednim oczyszczeniu i wysuszeniu. Metalowa zakładka serii SAC może być wygięta w celu dopasowania do różnych średnic wiązek.

Są one zazwyczaj stosowane w przemyśle motoryzacyjnym i AGD.

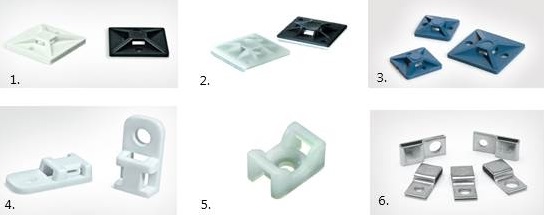

Standardowe cokoły samoprzylepne Standardowe cokoły samoprzylepne

Informacje dotyczące uchwytów samoprzylepnych oraz instrukcja ich montażu

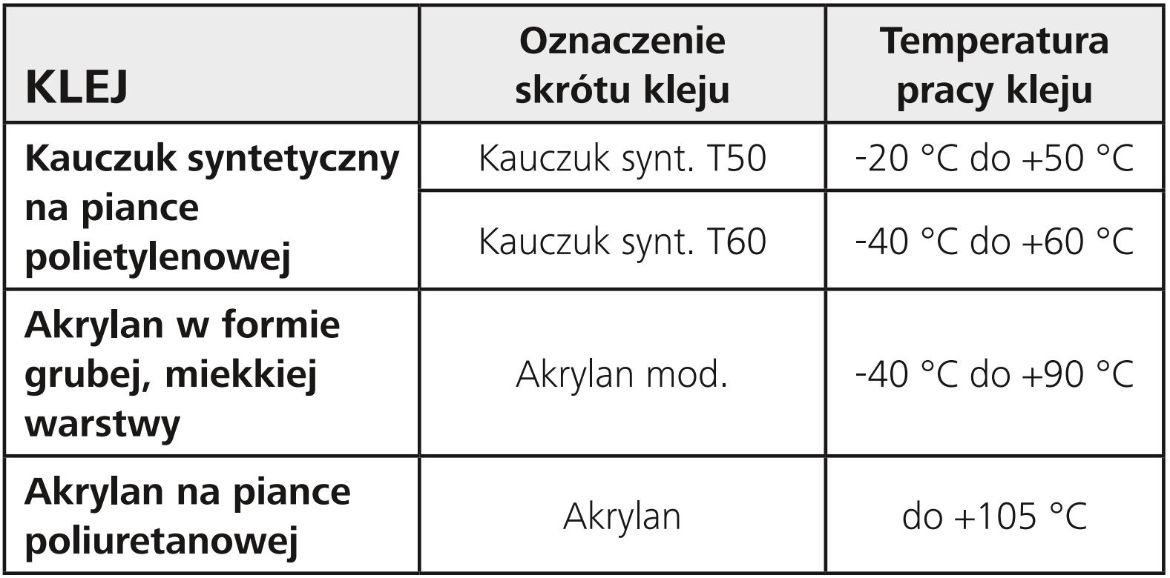

HellermannTyton wykorzystuje jako bazy klejowe kauczuk syntetyczny i akrylan. Typy klejów różnią się w zakresie temperatur oraz przyczepności początkowej i końcowej. Kauczuk syntetyczny ma bardzo dobrą przyczepność początkową, dzięki czemu element mocujący może być obciążony już po stosunkowo krótkim czasie.
Klej akrylowy ma natomiast nieco słabszą przyczepność początkową. Tutaj zaleca się kilkugodzinną fazę odpoczynku, po której klej osiągnie wyższą przyczepność końcową niż w przypadku kauczuku. Możliwe jest osiągnięcie trwałego, wieloletniego mocowania.


Instrukcja mocowania uchwytów samoprzylepnych Instrukcja mocowania uchwytów samoprzylepnych

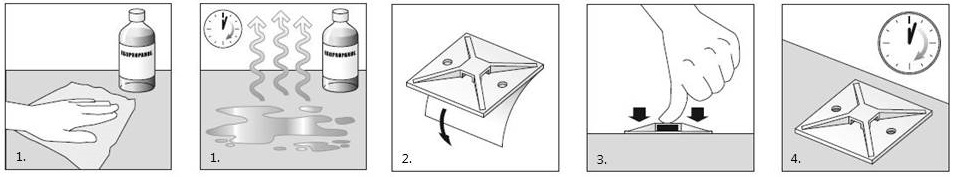

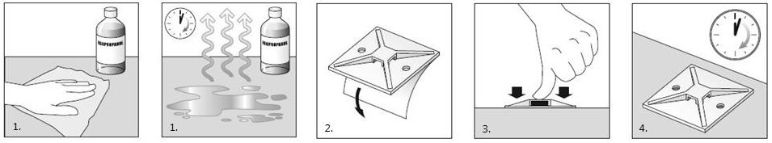

Instrukcja montażu


Instrukcja montażu Instrukcja montażu


1. Powierzchnie muszą być suche, wolne od kurzu, oleju, tlenków, środków antyadhezyjnych i innych zanieczyszczeń. Powierzchnię, do której będzie przyklejane mocowanie, należy przetrzeć czystą szmatką oraz izopropanolem / wodą (50/50). Przy stosowaniu innych środków czyszczących należy upewnić się, że powierzchnia nie jest naruszona i nie pozostały na niej żadne ślady. Po oczyszczeniu powierzchni należy odczekać aż do jej całkowitego wyschnięcia.

2. Usuń folię ochronną, zwracając uwagę, by nie dotknąć powierzchni klejącej.

3. Dociśnij element mocujący kciukiem przez kilka sekund.

4. W zależności od rodzaju kleju odczekaj krótką chwilę (kauczuk syntetyczny) lub kilka godzin (akrylan), zanim element mocujący zostanie obciążony, tak by klej połączył się całkowicie z powierzchnią.

Korzyści wynikające z zastosowania naszych cokołów samoprzylepnych wyposażonych w modyfikowany akrylan (SolidTack / FlexTack)

  • Taśma klejąca składa się w 100% z kleju akrylowego o zamkniętej strukturze komórek
  • Bardzo dobra przyczepność początkowa
  • Wysoka odporność na temperaturę
  • Swoboda designu, brak konieczności stosowania nitów lub śrub
  • Niższe ryzyko korozji, ponieważ nie jest wymagane wiercenie otworów
  • Przewaga w odniesieniu do wagi w porównaniu z mocowaniem mechanicznym
  • Procesy produkcyjne można optymalizować, a koszty produkcji obniżać (np. w porównaniu do rozwiązania z zastosowaniem śrub)
  • Nierówności powierzchni mogą być do pewnego stopnia zniwelowane
  • Odpowiednie w szczególności do powierzchni o niskiej energii

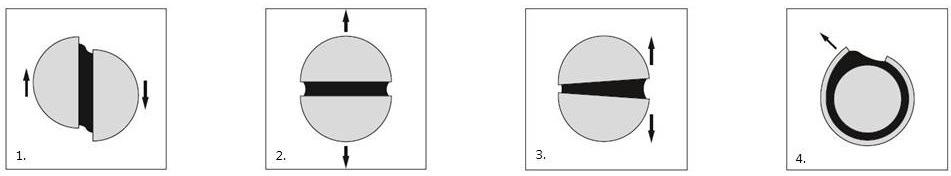

Rodzaje obciążeń przy łączeniach klejonych


Rodzaje obciążeń przy łączeniach klejowych Rodzaje obciążeń przy łączeniach klejowych


1. Wytrzymałość na ścinanie. Przy sile ścinającej powierzchnie klejone ciągnięte są w przeciwnych kierunkach wzdłuż linii równoległej.

2. Siła rozciągająca. Podczas działania siły rozciągającej powierzchnie klejone odciągane są od siebie w kierunkach prostopadłych.

3. Siła rozdzierania. W przypadku siły rozdzierania siły nie działają jednolicie na powierzchnię klejenia. Siła skoncentrowana jest na jednej linii. Obie łączone części są przy tym sztywne.

4. Siła odrywania. Przy działaniu siły odrywania giętka musi być przynajmniej jedna część łączona. Siła klejenia działa na stosunkowo niewielkim obszarze (np. na krawędzi taśmy).

Inne uchwyty do kabli

Poza samoprzylepnymi elementami mocującymi, HellermannTyton oferuje szerokie portfolio uchwytów takich jak:

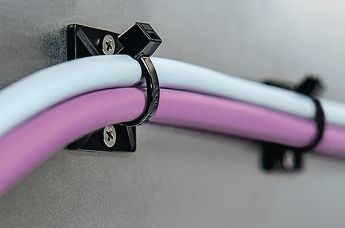

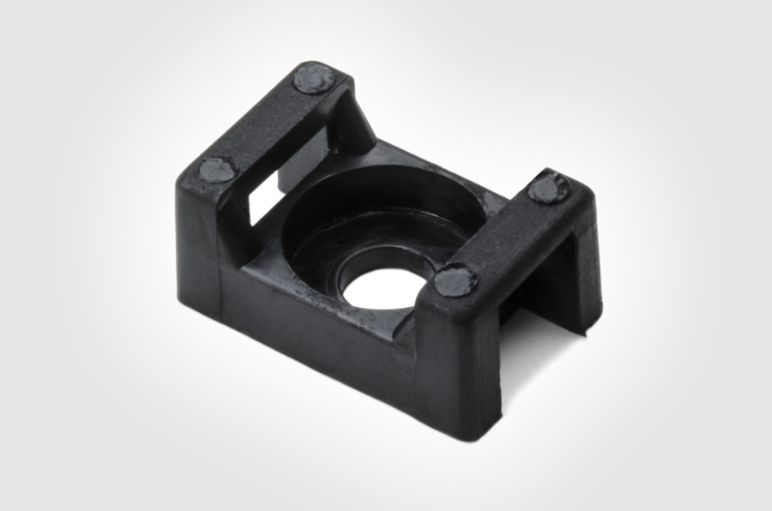

Uchwyty do dużych obciążeń montowane na śrubę lub bolec napawany

FAQ - Najczęściej zadawane pytania

Czy mocowanie opasek w uchwytach samoprzylepnych jest łatwe?

Zakładanie i zabezpieczanie opasek kablowych w samoprzylepnych uchwytach jest stosunkowo prostym procesem i zazwyczaj nie wymaga żadnych specjalnych narzędzi ani specjalistycznej wiedzy.

Czy są jakieś mechanizmy blokujące lub funkcje zapobiegające wysuwaniu się opasek kablowych z uchwytów?

Uchwyty do opasek kablowych często wyposażone są w dodatkowe mechanizmy zapobiegające wysuwaniu się opasek zaciskowych po ich włożeniu. Dzięki nim opaski kablowe pozostają bezpiecznie na swoim miejscu. Typowe mechanizmy to:

  • Małe wypustki lub zatrzaski w pobliżu punktu wsuwania
  • Szczeliny lub kanały, które prowadzą opaskę kablową w określonej ścieżce, kilka wejść (4) na opaski kablowe, które umożliwiają szybszą i bardziej elastyczną instalację
  • Mechanizmy zapadkowe działające w połączeniu z zapadkowymi opaskami kablowymi
  • Uchwyty z dwoma wejściami na opaski zaciskowe, umożliwiające mocowanie kabli w przeciwnych kierunkach

Czy uchwyty do opasek kablowych można łatwo usunąć, bez pozostawienia śladów lub uszkodzenia powierzchni?

Samoprzylepne mocowania opasek kablowych można usunąć, ale łatwość usunięcia, bez pozostawienia śladów czy uszkodzenia powierzchni zależy od kilku czynników. To m.in: rodzaj mocowania, zastosowany klej czy rodzaj powierzchni. Samoprzylepne klipsy ze zintegrowanym, otwartym uchwytem mogą pozostać na miejscu, ponieważ umożliwiają łatwe usunięcie lub późniejsze zintegrowanie kabli w razie potrzeby.


Czy samoprzylepne uchwyty do opasek kablowych nadają się do ponownego użycia po usunięciu?

Samoprzylepne mocowania do opasek kablowych nie są przeznaczone do ponownego użycia po odklejeniu od powierzchni. Chociaż możliwe jest ich usunięcie bez uszkodzenia samego uchwytu, klej znajdujący się z tyłu mocowania zazwyczaj nie jest przeznaczony do wielokrotnego użytku.

Jak wybrać odpowiednie, samoprzylepne mocowanie opaski kablowej do mojego zastosowania?

Wybór odpowiedniego samoprzylepnego uchwytu do opasek zaciskowych wymaga uwzględnienia kilku czynników, aby mieć pewność, że spełnia on określone potrzeby. Te czynniki to:

  • Wymagania dotyczące zastosowania
  • Rodzaj powierzchni, do której ma być przyklejone mocowanie i rodzaj kleju
  • Rozmiar i rodzaj uchwytu
  • Kompatybilność z powierzchnią

Co należy wziąć pod uwagę przed użyciem samoprzylepnych uchwytów do opasek kablowych?

Przed użyciem samoprzylepnych uchwytów do opasek kablowych należy wziąć pod uwagę czystość powierzchni, nośność, warunki środowiskowe, układ kabli, rodzaj kleju, możliwości ewentualnego usunięcia, instrukcje montażu, ilość, normy bezpieczeństwa i opinie użytkowników. Należy upewnić się, że powierzchnie są czyste, sprawdzić siłę kleju, zaplanować układ kabli, wziąć pod uwagę czynniki środowiskowe i postępować zgodnie z instrukcjami producenta. Nadać priorytet bezpieczeństwu i zweryfikować opinie użytkowników. Najlepszym rozwiązaniem będą uchwyty, które odpowiadają potrzebom nośnym i wymaganiom środowiskowym, zapewniając odpowiednią organizację kabli.
