System przepustów kablowych dla przemysłu

Modułowy system wprowadzania kabli dla małych i dużych przepustów

Przepusty kablowe – Made in Germany

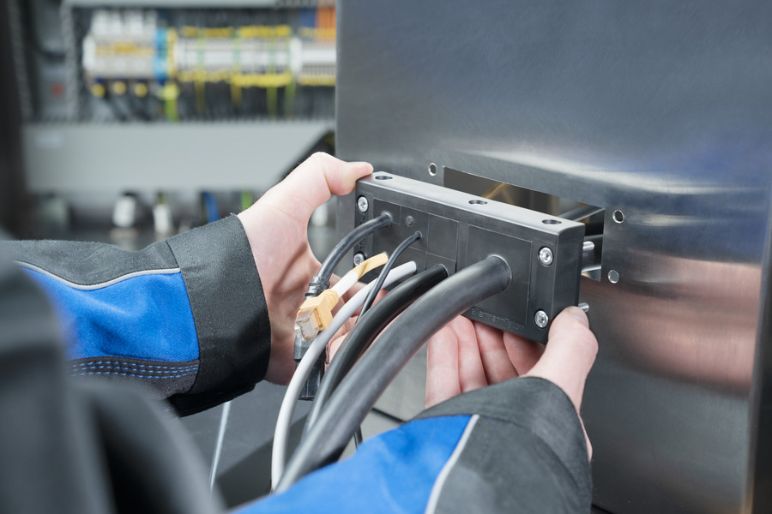

System przepustów kablowych VarioPlate w użyciu

Jeśli musisz poprowadzić kable o różnych średnicach, z lub bez złączek i dodatkowo w miejscach o ograniczonej przestrzeni to system przepustów kablowych jest idealnym rozwiązaniem. I doskonałą alternatywą dla dławików kablowych.

Ten łatwy w montażu system przepustów wielootworowych jest przeznaczony do kabli o średnicy od 3 do 33 mm i jest kompatybilny ze standardowymi, prostokątnymi wycięciami na złącza, stosowanymi w przemyśle.

Dzięki dwóm różnym rozmiarom przelotek możesz w pełni elastycznie wyposażyć system przepustów kablowych, dopasowując go do konkretnego zastosowania.

Możesz także skonfigurować swój system przepustów kablowych za pomocą kilku kliknięć, dzięki naszemu konfiguratorowi. Spróbuj już teraz.

Tutaj dowiesz się więcej na temat wszystkich zalet przepustów kablowych VarioPlate.

Konfigurator systemu przepustów kablowych



Twój system przepustów kablowych dla przewodów prefabrykowanych: konfiguracja i wizualizacja za pomocą kilku kliknięć

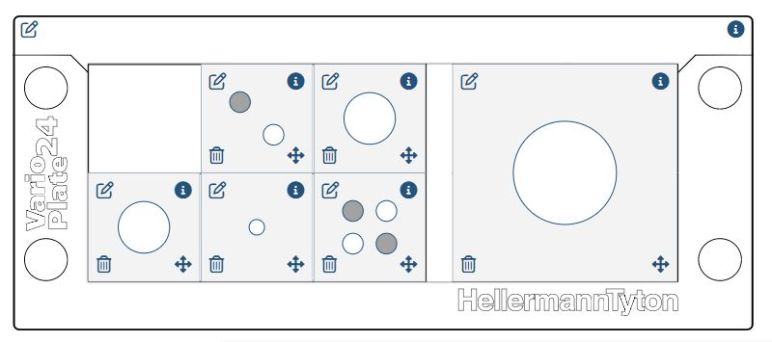

Konfigurator VarioPlate

Chcielibyśmy Cię wesprzeć w pracy w najlepszy możliwy sposób. Dlatego też opracowaliśmy narzędzie do konfiguracji przepustów VarioPlate. Wystarczy, że wskażesz ile i jakie przepusty kablowe potrzebujesz a nasz konfigurator dobierze odpowiednie rozwiązanie dla Twojego zastosowania.

To doskonałe narzędzie pomocne przed przystąpieniem do pracy jak i na dalszych etapach projektu. Łatwiej się nie da, wypróbuj teraz:

Konfigurator przepustów kablowych VarioPlate

System przepustów kablowych – właściwości produktu

Przepusty kablowe dla przewodów prefabrykowanych: modułowe rozwiązanie dla maksymalnie 42 kabli

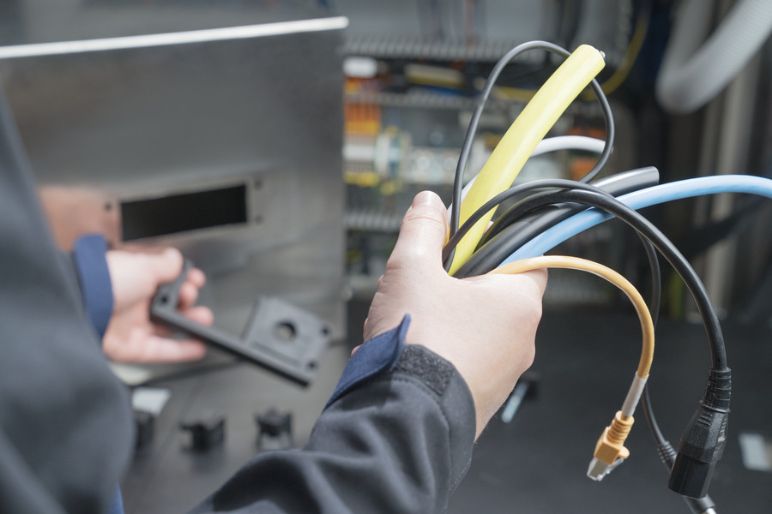

Przepusty VarioPlate dla przewodów wielotworowych o modułowej konstrukcji dla maksymalnie 42 kabli

Przepusty kablowe wielootworowe z serii VarioPlate są idealnym rozwiązaniem, jeśli chodzi o bezpieczne i zorganizowane zarządzanie wieloma kablami w ograniczonej przestrzeni.

System przepustów kablowych VarioPlate jest odpowiedni dla wszystkich powszechnie stosowanych wymiarów wycięć na złącza w obudowach. To modułowe rozwiązanie jest niezwykle uniwersalne. Doskonale sprawdza się przy budowie szaf sterowniczych, w dużych obudowach elektrycznych czy w turbinach wiatrowych. VarioPlate spełnia normę UL 94 VO i klasy szczelności IP65 i IP66. Jest:

bezhalogenowy i...
...zgodny z dyrektywą RoHS.



Przepusty kablowe VarioPlate są rozwiązaniem premium w dziedzinie wprowadzania kabli. W porównaniu z wieloma podobnymi produktami dostępnymi na rynku zapewniają one dodatkowe korzyści. Są to m.in.:



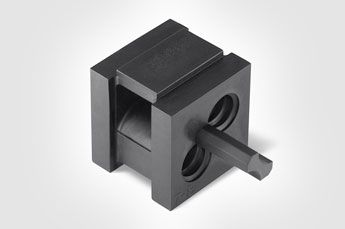

  1. Modułowość: duże i małe przepusty mogą być stosowane w jednej i tej samej ramie.
  2. Kompensacja tolerancji: elastyczne brzegi w otworach uszczelniających zapewniają dobrą tolerancję średnicy kabla
  3. Odciążenie: przepusty chronią kable przed naprężeniami mechanicznymi.
  4. Zintegrowana uszczelka: znajduje się z tyłu ramki i eliminuje konieczność stosowania oddzielnej podkładki.

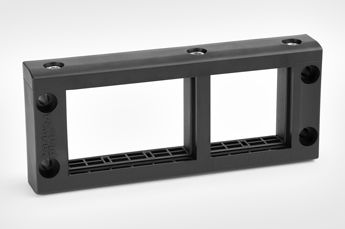

Cztery różne ramki, wiele możliwości montażu

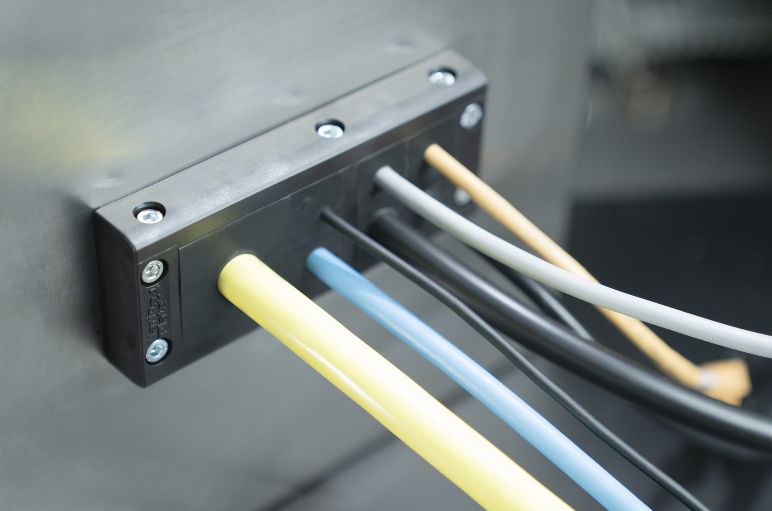

Przepusty wielootworowe VarioPlate na maksymalnie 42 kable z tylko jedną ramką

VarioPlate jest podzielnym, elastycznym systemem przepustów kablowych wielootworowych dla kabli od 3 do 33 mm. Jako alternatywa dla dławików kablowych umożliwia uporządkowane i bezpieczne wiązanie do 42 kabli - za pomocą tylko jednej ramy. Właściwości VarioPlate to m.in:

  • Zabezpieczenie gwarancyjne na wstępnie zmontowane kable
  • Podzielny, modułowy system dla kabli od 3-33 mm
  • Elastyczny montaż ramy
  • Możliwość prowadzenia do 42 kabli w jednej ramie
  • Odpowiedni dla wszystkich powszechnie stosowanych standardowych wycięć i schematów wiercenia
  • Wyprodukowane w Niemczech
  • Zintegrowane odciążenie
  • Wysokość zabudowy 20 mm

FAQ - Najczęściej zadawane pytania

Jak poprowadzić wiele połączeń kablowych w ciasnych miejscach?

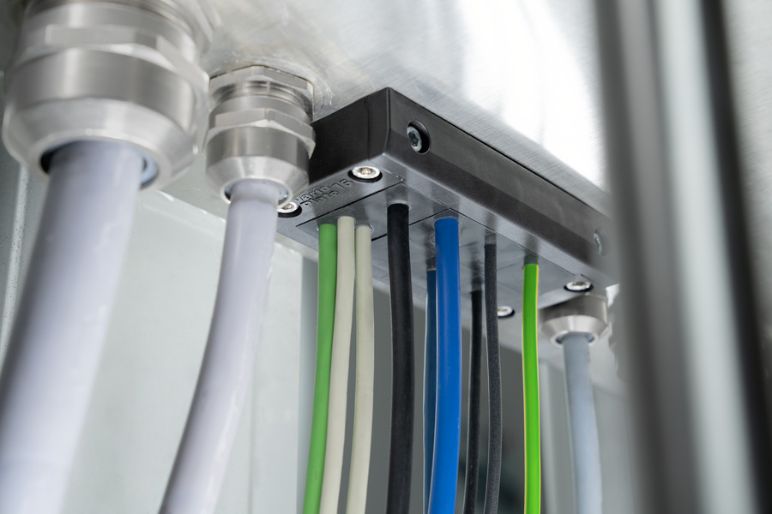

System przepustów kablowych VarioPlate do stosowania w ciasnych przestrzeniach

System przepustów kablowych VarioPlate jest idealnym rozwiązaniem oszczędzającym czas i miejsce, pozwalającym poprowadzić kable o różnych średnicach, z lub bez prefabrykowanych wtyczek lub złączy i wszędzie tam, gdzie przestrzeń jest ograniczona.

Czy ramki do przepustów kablowych VarioPlate będą pasować do mojego zastosowania?

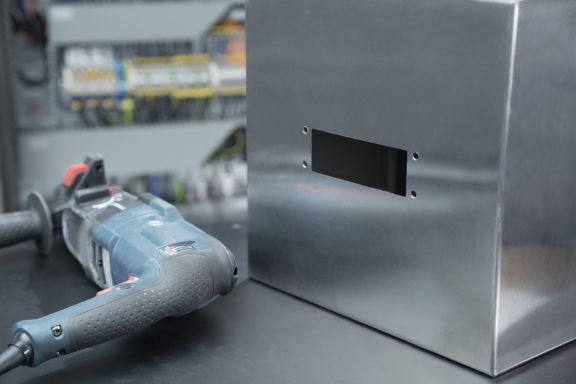

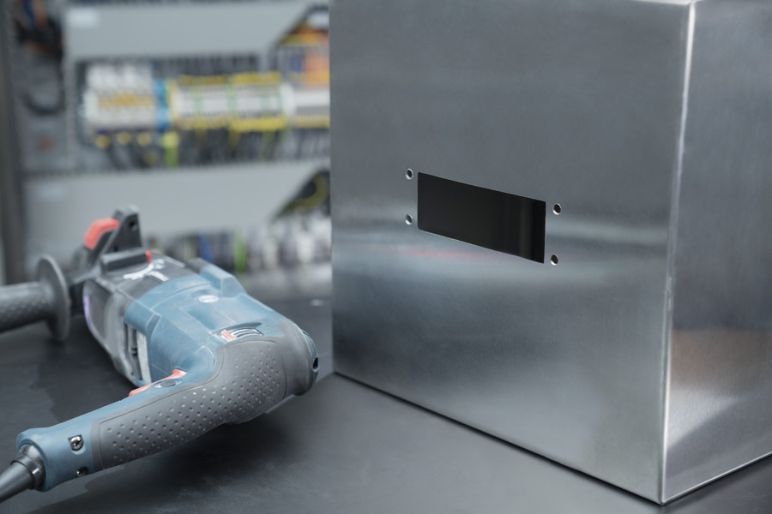

System przepustów kablowych VarioPlate z wycięciami na złącza o standardowych wymiarach

Wymiar ramy wewnętrznej odpowiada typowym wycięciom na złącza stosowanym w budowie szaf sterowniczych i w budownictwie maszynowym. Dzięki temu system przepustów kablowych VarioPlate jest kompatybilny z wieloma różnymi zastosowaniami przemysłowymi.

Jedna z czterech różnych ramek VarioPlate będzie więc najprawdopodobniej pasowała do Twoich zastosowań.

Czy system przepustów kablowych zapewnia odciążenie i stopień ochrony IP66?

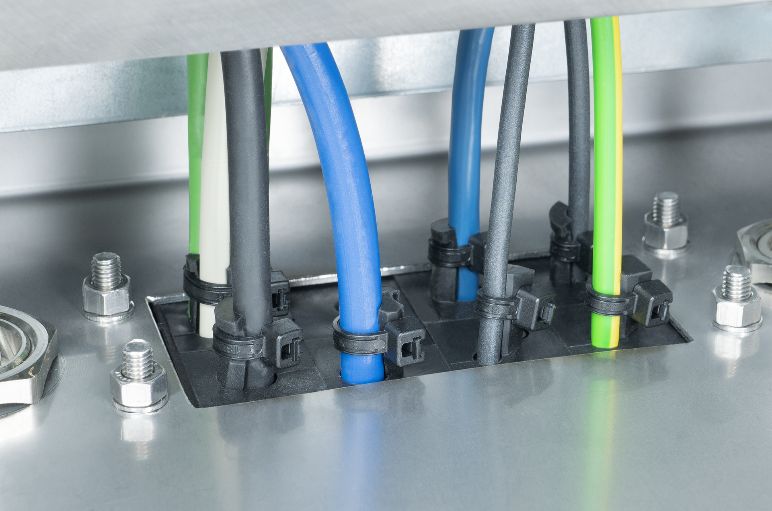

System przepustów kablowych VarioPlate jest zgodny z klasą wodoszczelności IP65 i IP66

Wszystkie połączenia systemu VarioPlate spełniają wymagania stopnia ochrony IP 65 jak również IP 66 i posiadają zintegrowane odciążenie.

Czy połączenie kablowe powinno być wymienne i umożliwiać prowadzenie prac serwisowych?

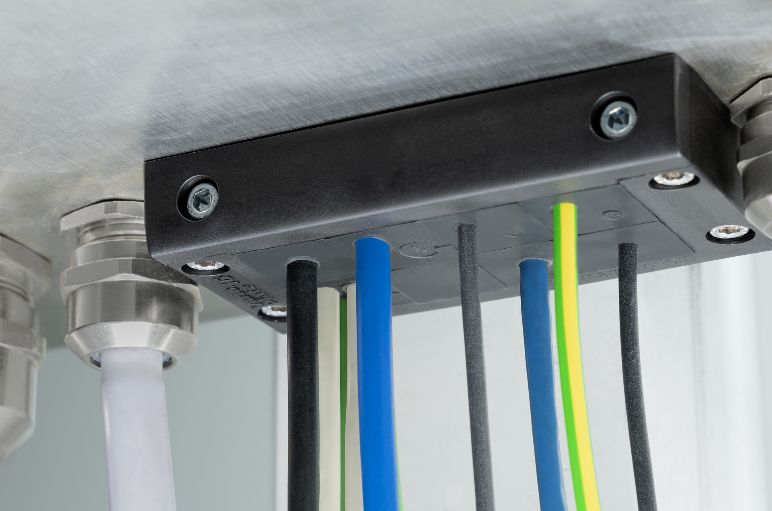

System przepustów kablowych VarioPlate z zaślepką umożliwiającą prowadzenie prac serwisowych i wymianę

Umieszczając w ramie VarioPlate zaślepkę masz możliwość poprowadzenia w przyszłości dodatkowych kabli. Dzięki takiemu rozwiązaniu połączenia kablowe są dodatkowo wymienne i nadają się do serwisowania.

Jak zainstalować system przepustów kablowych VarioPlate?

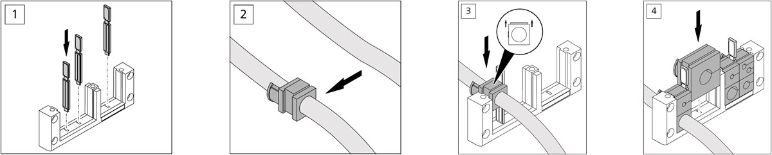

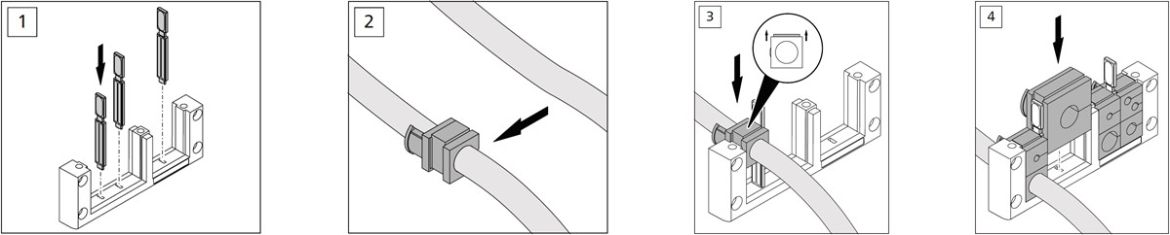

Jak zainstalować system przepustów kablowych VarioPlate - kroki 1 do 4 Jak zainstalować system przepustów kablowych VarioPlate - kroki 1 do 4


1. Przygotuj schemat wiercenia dla odpowiedniego rozmiaru ramy.

2. Umieść kable w przepuście.

3. Za pomocą opaski kablowej zamocuj uchwyt odciążający znajdujący się na przepuście.

4. Odkręć górne śruby na ramie.

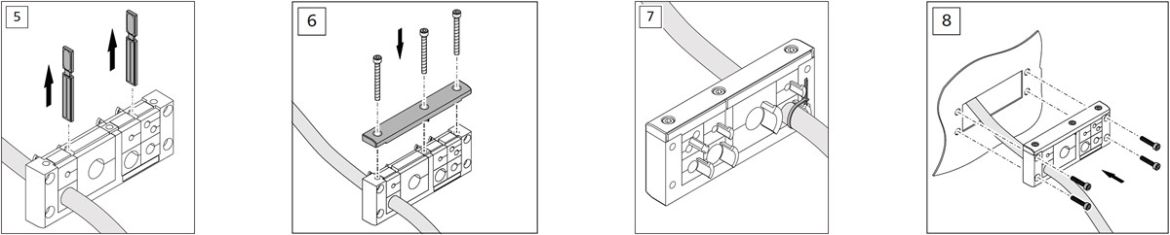

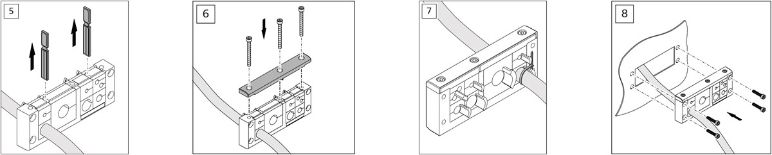

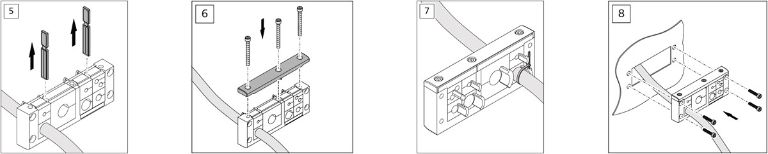

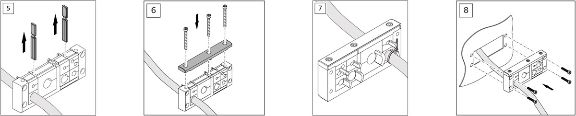

Jak zainstalować system przepustów kablowych VarioPlate - kroki 5 do 8 Jak zainstalować system przepustów kablowych VarioPlate - kroki 5 do 8


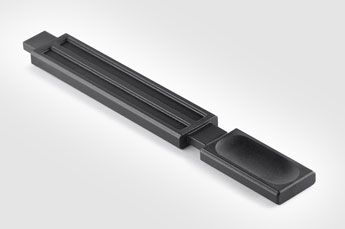

5. Otwórz ramę, aby zainstalować w niej przepusty (z lub bez użycia narzędzia montażowego).

6. Włóż przepusty do ramy.

7. Zamknij ramę i dokręć śruby z siłą 2,0 Nm.

8. Zamontuj ramę na schemacie wiercenia, nad wycięciem (nie jest potrzebna dodatkowa uszczelka).
