Innowacyjne mufy kablowe żelowe o stopniu ochrony IP68 do zastosowań naziemnych jak i podziemnych

Mufy kablowe RELICON: do prostego i szybkiego wykonywania połączeń

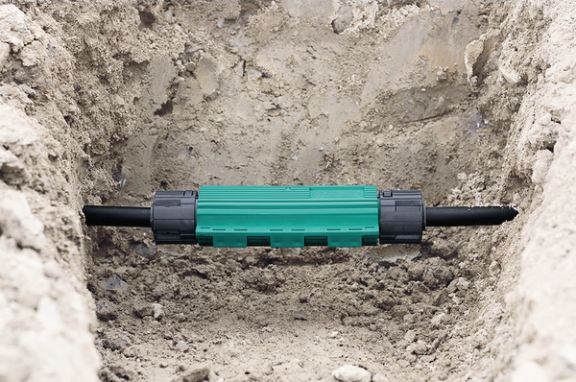

Mufy żelowe

Żelowe mufy kablowe RELICON są stosowane do łączenia przewodów w najbardziej ekstremalnych warunkach, zarówno wewnątrz, na zewnątrz jak i pod ziemią. Składają się z mocnego korpusu polipropylenowego (PP) i elastycznego żelu RELICON.

Mufy RELICON o stopniu ochrony IP68 spełniają najsurowsze wymagania dot. instalacji elektrycznych, zapewniając jednocześnie ochronę mechaniczną, izolację i uszczelnienie. Dzięki temu instalatorzy oszczędzają czas a do ich montażu nie są wymagane żadne specjalistyczne narzędzia instalacyjne.

Zalety technologii żelowej RELICON:

  • Gotowe do użycia od razu po wyjęciu z opakowania
  • Wytrzymały korpus wykonany z polipropylenu

Mufy RELICON mają nieograniczony czas przechowywania i są dostępne w szerokiej gamie rozmiarów, uwzględniających wszystkie najpopularniejsze przekroje kabli.

Od teraz jeszcze łatwiej znajdziesz rozwiązanie żelowe RELICON, odpowiednie do Twojego zastosowania. Dzięki aplikacji RELICON jest to możliwe zawsze i gdziekolwiek będziesz.  Aplikacja jest darmowa i dostępna na na iOS i Android. Link do pobrania i więcej szczegółów znajdziesz tutaj.

Przegląd produktów

Żele w kartridżu

Żele dwuskładnikowe w pojemniku z dyszą



Obejrzyj poniższy film, aby dowiedzieć się jak krok po kroku instaluje się RELICON Reliseal:

Optymalna technologia żelowa IP68 dla Twojego zastosowania

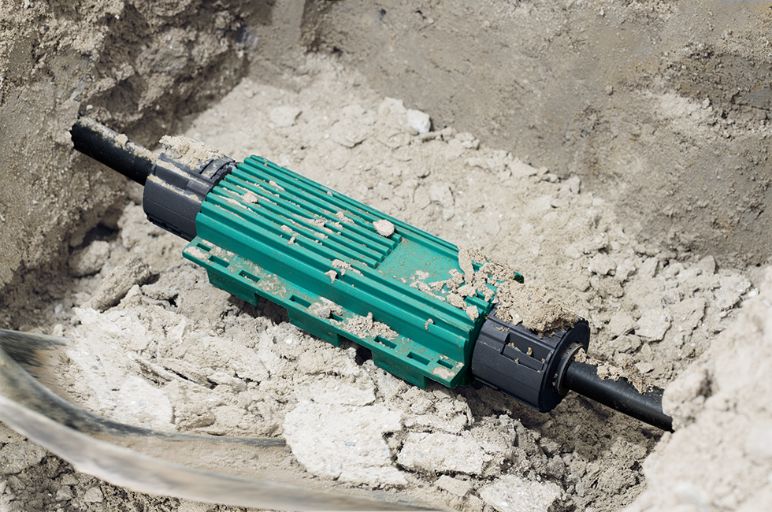

Rozwiązania RELICON Reliseal

Mufy żelowe przelotowe proste RELICON Reliseal: do łączenia kabli w trudnych warunkach.

Mufy kablowe RELICON Reliseal zapewniają niezawodność i trwałość nawet w najtrudniejszych warunkach. Spełniają wymagania normy EN 60529:1991 oraz klasy szczelności IP68 (wodoodporność do 10 metrów). Są gotowe do użycia od razu po wyjęciu z opakowania i zapewniają szybki i łatwy montaż.

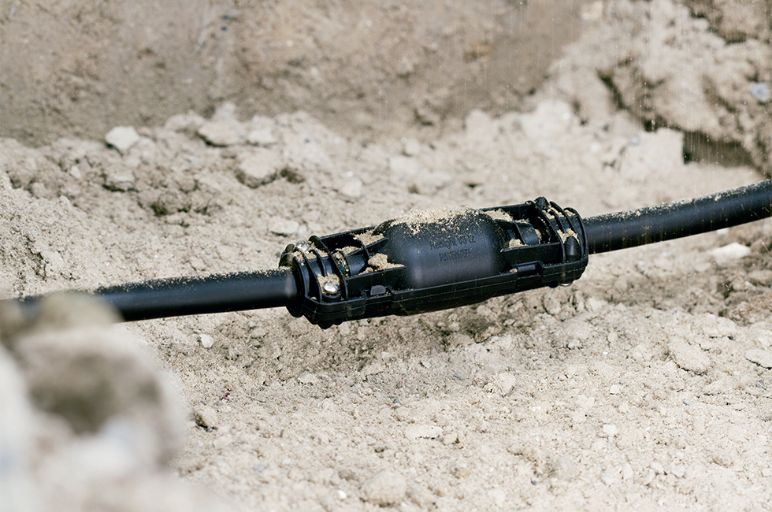

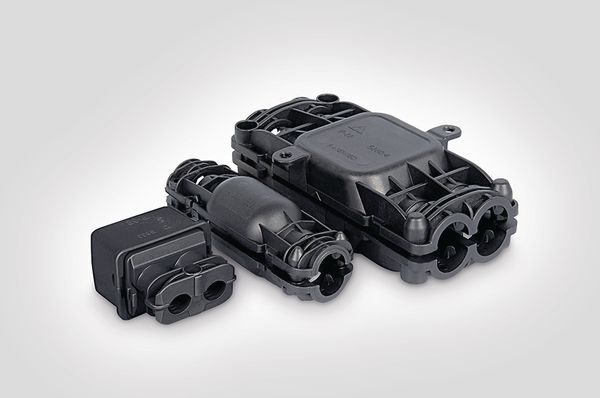

mufa żelowa przelotowa prosta i rozgałęźna Relilight

Mufy żelowe przelotowe proste i rozgałęźne RELICON Relilight: zaprojektowane pod kątem potrzeb instalatorów oświetlenia w zakresie łączenia i rozgałęziania przewodów o niewielkich przekrojach.

Mufy kablowe żelowe RELICON Relilight są zaprojektowane do bezpiecznego łączenia i rozgałęziania kabli o małych przekrojach, których powszechnie używa się w instalacjach oświetleniowych. Kompaktowe wymiary, zintegrowany zacisk odciążający oraz klasa szczelności IP68 sprawiają, że jest to idealny produkt do tworzenia niezawodnych połączeń i izolowania kabli w ograniczonych przestrzeniach oraz w wilgotnym i zapylonym środowisku. Mufy RELICON Relilight spełniają wymagania normy EN 60998-2-1:2004 i są odporne na zużycie, warunki pogodowe oraz działanie temperatur w przedziale od -30°C do +130°C.

Rozwiązania Relicon Relifix

Mufy żelowe przelotowe proste i rozgałęźne RELICON Relifix: do szybkiego i wygodnego łączenia kabli.

Mufy kablowe żelowe RELICON Relifix są stosowane do wykonywania połączeń kablowych wewnątrz, na zewnątrz oraz w kanałach kablowych. Zestaw składa się z wytrzymałej osłony polipropylenowej wypełnionej elastycznym żelem RELICON. Produkty Relifix spełniają wymogi europejskiej normy EN 50393 (odpowiednik DIN VDE 0278) i zapewniają ochronę mechaniczną oraz izolację.

Dwuskładnikowe żele silikonowe o stopniu ochrony IP68

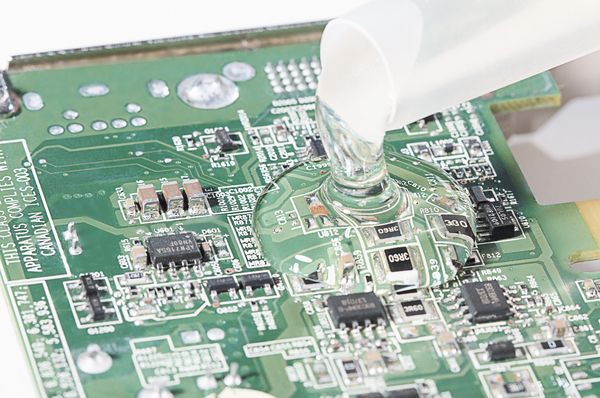

2-składnikowy żel silikonowy Religel Clear

RELICON Religel Clear - błyszczący, przezroczysty żel zapewniający doskonałą kontrolę wzrokową.

Właściwości:

  • Optymalna kontrola wzrokowa dzięki przezroczystej barwie
  • Możliwość wielokrotnego użycia, wskaźnik mieszania 1:1
  • Doskonałe właściwości przepływowe i izolacyjne
  • Doskonała odporność na działanie wilgoci i chemikaliów
  • Miękki i elastyczny, absorbuje drgania, usuwalny
  • Stopień ochrony IP68 w połączeniu z odpowiednią puszką przyłączeniową

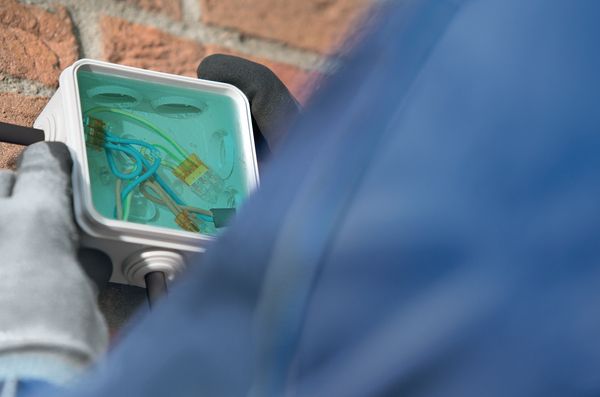

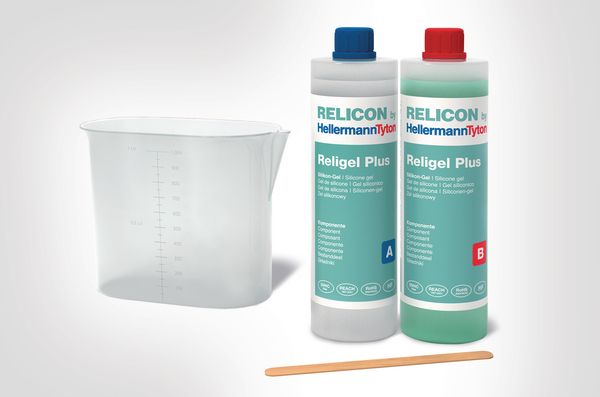

2-składnikowy żel silikonowy Religel Plus

RELICON Religel Plus -  prosty w użyciu żel, z możliwością elastycznego dozowania.

Właściwości:

  • Oszczędność czasu dzięki szybkiemu utwardzaniu
  • Stabilność aż do temperatury +200°C
  • Wizualna kontrola jednorodnej mieszanki wskazywana przez komponent B
  • Możliwość wielokrotnego użycia, wskaźnik mieszania 1:1
  • Doskonałe właściwości przepływowe i izolacyjne
  • Doskonała odporność na działanie wilgoci i chemikaliów
  • Miękki i elastyczny, absorbuje drgania, usuwalny
  • Stopień ochrony IP68 w połączeniu z odpowiednią puszką przyłączeniową
Dwuskładnikowy żel silikonowy Religel

Dwuskładnikowy żel silikonowy RELICON Religel.

Właściwości:

  • Może być używany elastycznie, w małych ilościach,
  • Znakomite właściwości izolacyjne, odporność chemiczna i na działanie wilgoci
  • Mieszanie przezroczystej żywicy i utwardzacza w kolorze zielonym jest proste i bezpieczne
  • Doskonałe właściwości przepływowe materiału upraszczają jego nalewanie
  • Zastyga w czasie krótszym niż 10 minut
  • Stopień ochrony IP68 w połączeniu z odpowiednią puszką przyłączeniową

Żywice węglowodorowe bez silikonu

Z myślą o zastosowaniach, w których niewskazane jest użycie silikonu lub w których wymagana jest odporność na działanie słonej wody, oferujemy nietoksyczne, przezroczyste, dwuskładnikowe żele na bazie żywic węglowodorowych:

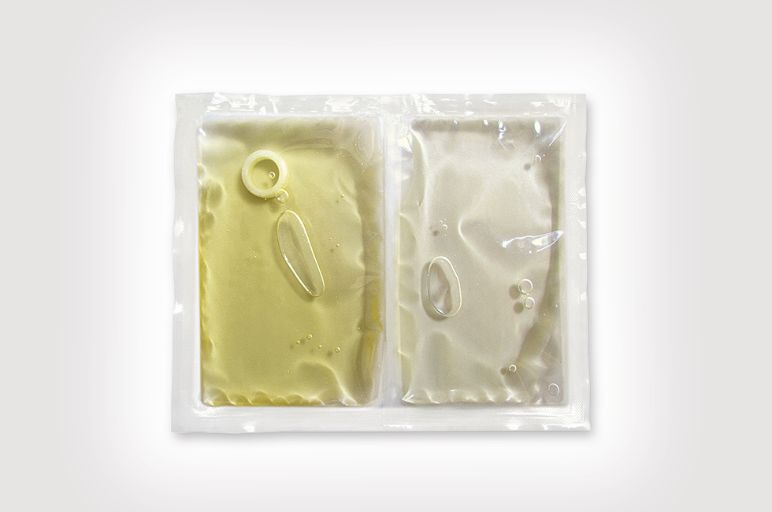

Żel dwuskładnikowy Relicon KH67

Dwuskładnikowy żel RELICON KH 67

Żel RELICON KH 67 (żółty półprzezroczysty) jest szczególnie polecany do napełniania skrzynek przyłączeniowych w instalacjach niskiego napięcia umieszczonych w wilgotnym środowisku lub w ziemi. Po stwardnieniu żel ten odznacza się doskonałą odpornością na działanie wilgoci oraz bardzo dobrymi właściwościami izolacyjnymi i dobrą odpornością chemiczną.

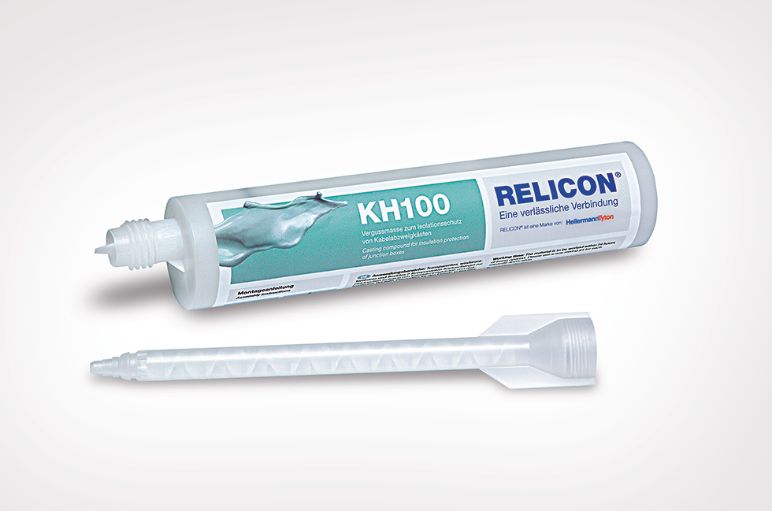

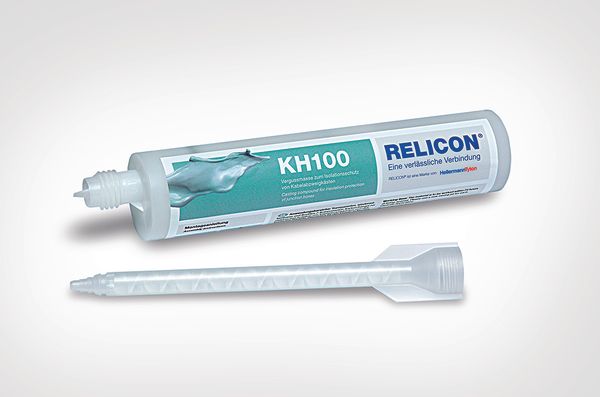

Żel dwuskładnikowy Relicon KH 100

Dwuskładnikowy żel RELICON KH 100

Żel RELICON KH 100 (pomarańczowy półprzezroczysty) jest dostarczany w kartridżach o pojemności 250 ml. Żel ten jest szczególnie polecany do wypełniania skrzynek przyłączeniowych w instalacjach niskiego napięcia umieszczonych w wilgotnym środowisku lub w ziemi. Po stwardnieniu żel ten odznacza się doskonałą odpornością na działanie wilgoci oraz bardzo dobrymi właściwościami izolacyjnymi i dobrą odpornością chemiczną.
Dostarczona w zestawie dysza ułatwia napełnianie skrzynek przyłączeniowych w warunkach o ograniczonej przestrzeni.

Znajdź idealne rozwiązanie RELICON

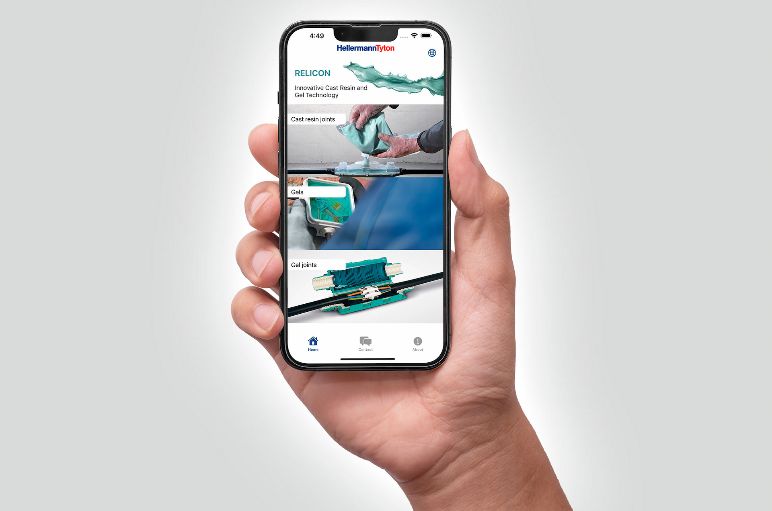

Aplikacja RELICON Solution Finder

Aplikacja RELICON Solution Finder pozwala w czterech prostych krokach znaleźć odpowiednie rozwiązanie z żywicą laną do danego zastosowania. Nasza aplikacja dla systemów iOS i Android oferuje wiele korzyści.

Wystarczy kliknąć, aby za pomocą jednego przycisku:

  • Znaleźć odpowiednie rozwiązanie do swojej aplikacji, w ciągu zaledwie kilku sekund
  • Odkryć wszystkie mufy żelowe, mufy żywiczne i żele RELICON -
    w tym również filmy o produktach i wszystkie niezbędne informacje
  • Podzielić się preferowanym produktem z innymi
    (np. przez e-mail, AirDrop, WhatsApp lub Teams)
  • Skontaktować się z naszym zespołem sprzedaży

Dowiedz się więcej i pobierz aplikację za darmo.

Mufy kablowe o stopniu ochrony IP68 do tworzenia niezawodnych połączeń kablowych w skrajnie trudnych warunkach

Mufy kablowe żelowe RELICON Reliseal: z myślą o najbardziej wymagających zastosowaniach

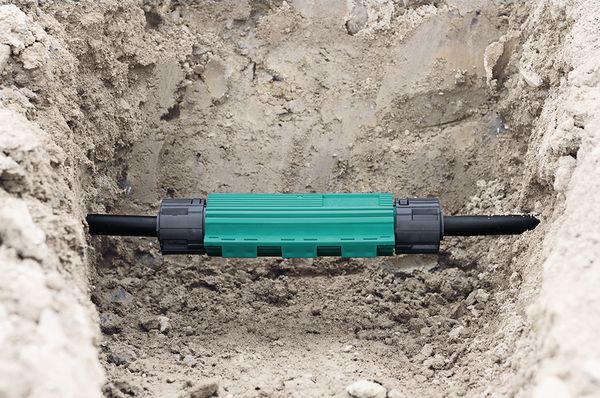

Mufa kablowa żelowa Reliseal

Mufy kablowe żelowe RELICON Reliseal to bezpieczne i wytrzymałe produkty przeznaczone do zastosowań w najtrudniejszych warunkach. Mufy przelotowe proste o klasie szczelności IP68 składają się z wytrzymałej osłony polipropylenowej (PP) napełnionej żelem RELICON. Umożliwiają one łączenie kabli i przewodów polimerowych wykonanych z takich materiałów, jak: PCW, XLPE, PE, EPR itp.

Rozwiązania RELICON Reliseal spełniają najsurowsze wymagania dot. instalacji elektrycznych, zapewniając jednocześnie ochronę mechaniczną, izolację i uszczelnienie. Dzięki temu instalatorzy oszczędzają czas a do ich montażu nie są wymagane żadne specjalistyczne narzędzia instalacyjne.

Mufy nadają się do wykonywania napraw kabli narażonych na działanie wody lub drgań w sieciach niskiego napięcia: pod ziemią, w wodzie, na zewnątrz i wewnątrz, a także w kanałach kablowych.

Mufy kablowe żelowe RELICON Relilight: kompaktowa ochrona

Mufy kablowe żelowe Relilight

Zestawy do łączenia kabli RELICON Relilight są przeznaczone przede wszystkim do wykonywania połączeń w instalacjach oświetleniowych, głównie LED.
Spełniają one wymagania normy DIN EN 60998-2-1:2004 oraz klasy szczelności IP68. Są także odporne na działanie ognia zgodnie z wymogami normy UL94 V0. W zależności od modelu i typu połączenia, mufy Relilight nadają się do wykonywania połączeń przelotowych, zarówno prostych jak i rozgałęźnych, oraz do łączenia kabli i przewodów polimerowych wykonanych z takich materiałów, jak: PCW, XLPE, PE, EPR itp.

Mufy z żelem RELICON na bazie silikonu umożliwiają jednoczesne uzyskanie izolacji, szczelności i ochrony mechanicznej, co przekłada się na ograniczenie całkowitego kosztu instalacji.

Nadają się one idealnie do wykorzystania w sieciach niskiego napięcia, instalacjach oświetlenia na zewnątrz budynków oraz w połączeniach kabli prowadzonych pod ziemią, w wodzie, na zewnątrz i wewnątrz oraz w kanałach kablowych.

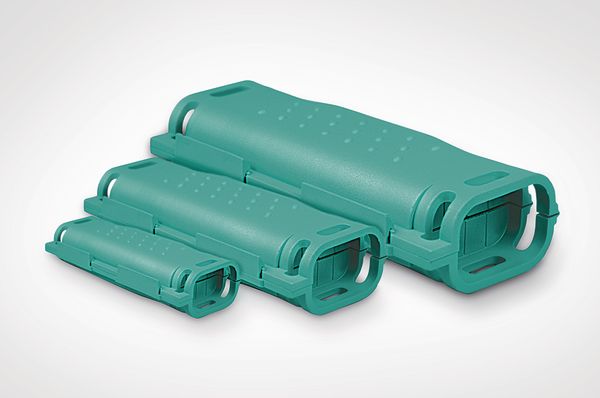

Mufy kablowe żelowe RELICON Relifix: uniwersalne rozwiązanie

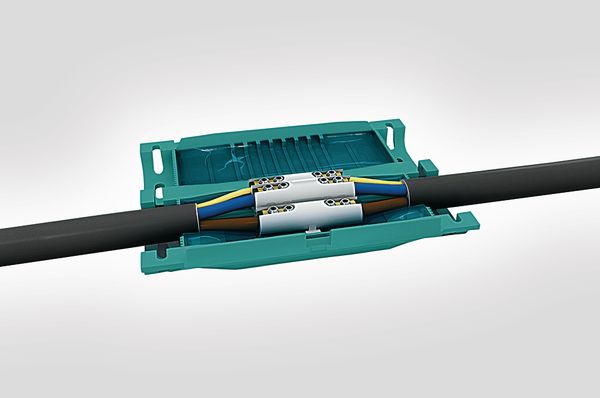

mufa kablowa żelowa Relifix

Mufy RELICON Relifix zapewniają szybki i łatwy montaż. Są wykonane z grubego i wytrzymałego na uszkodzenia mechaniczne polipropylenu (PP) z elastycznym zawiasem. Wypełniający osłonę żel RELICON zapewnia izolację i uszczelnienie wykonanego połączenia. W zależności od typu połączenia mufy Relifix nadają się do wykonywania uniwersalnych połączeń przelotowych prostych i/lub rozgałęźnych kabli oraz przewodów polimerowych wykonanych z takich materiałów, jak: PCW, XLPE, PE, EPR itp.

Sprawdzają się one w sieciach niskiego napięcia zlokalizowanych pod ziemią, w wodzie (do głębokości 1,3 m), na zewnątrz i wewnątrz, a także w kanałach kablowych. W razie potrzeby dostępne są oddzielnie, zaciski odciążające lub można zastosować rozwiązanie Reliseal bądź Relilight.

FAQ - Najczęściej zadawane pytania

Czy mufy żelowe chronią przed wnikaniem ciał obcych (np. korzeni roślin)?

Wiele muf żelowych dostępnych na rynku nie zapewnia pełnej ochrony, ale mufy żelowe RELICON Reliseal i Relilight tak. Żadne ciała obce, takie jak np. korzenie, nie przedostaną się przez nie. Mufy Reliseal i Relilight mają stopień ochrony IP68. Pierwsza cyfra oznacza stopień odporności obudowy na wnikanie ciał obcych. "6" to najwyższy dostępny stopień ochrony. Oznacza to, że mufa zapewnia pełną ochronę przed przenikaniem przez obudowę brudu, innych zanieczyszczeń czy właśnie korzeni. Reliseal i Relilight są zatem optymalnie chronione przed wrastaniem korzeni.

Czy mufy żelowe mogą być używane w wodzie?

Mufy żelowe mogą być stosowane w wodzie pod warunkiem, że montaż zostanie przeprowadzony prawidłowo. Mufy żelowe RELICON chronią przed wnikaniem wody przez nieokreślony czas, nawet gdy są całkowicie zanurzone. W przypadku muf Reliseal, nawet na głębokości do 10 metrów. Instalacja połączenia żelowego nie może być wykonywana pod wodą. Cała instalacja musi być przeprowadzona "na sucho". Jednak mufy żelowe mogą być zanurzone w wodzie bezpośrednio po instalacji na głębokości od 1 do 10 metrów, w zależności od typu.

Co oznacza odciążenie?

Odciążenie odnosi się do mechanicznego urządzenia ochronnego na kablach elektrycznych. Za pomocą odciążenia połączenie między kablami elektrycznymi jest chronione przed siłami rozciągającymi. Siły rozciągające występują na przykład podczas prac ziemnych, gdy kabel zostanie przypadkowo pociągnięty lub gdy jest zainstalowany pionowo lub na zboczu i z czasem podlega grawitacji. Mufy żelowe RELICON Reliseal i RELICON Relilight zawierają zintegrowane zabezpieczenie przed naprężeniami.

Jakie standardy/normy spełniają mufy żelowe?

Mufy żelowe HellermannTyton są testowane zgodnie z europejskimi wytycznymi firm energetycznych (EN 50393) i posiadają klasyfikację zgodnie z międzynarodowym standardem IP 68.

Mufy żelowe mogą być otwierane, ale nie mogą być ponownie użyte - co to oznacza?

Nasze mufy żelowe mogą być otwierane po instalacji, np. w celu kontroli wizualnej lub zmiany konfiguracji kabli. Nie jest jednak możliwe ponowne użycie tego samego złącza do nowej instalacji. Zamknięcie mufy powoduje, że żel wytwarza ciśnienie wokół powłoki kabla lub żyły. Tworzy to powierzchnię styku, która jest prawidłowa tylko przy pierwszym zamknięciu. W związku z tym żel, który utworzył się podczas pierwszego montażu, nie może być użyty ponownie, ponieważ nie można wytworzyć niezbędnego ciśnienia.

Czy żel jest szkodliwy dla skóry?

Nie, ale w przypadku kontaktu z żelem zalecamy zmycie go dużą ilością wody z mydłem. Do usunięcia żelu nie należy używać rozpuszczalników ani rozcieńczalników.

Co to jest żywica krucha (crumb resin)?

Żywica krucha (crumb resin) to nazwa nadana masie zalewowej, którą można łatwo usunąć po utwardzeniu. Można to zrobić ręcznie, bez użycia narzędzi. W trakcie tego procesu utwardzona masa zalewowa staje się "krucha" stąd produktu produktu. Żywica krucha to dwuskładnikowa żywica na bazie żywicy węglowodorowej. Żywice te nie zawierają substancji niebezpiecznych. HellermannTyton oferuje w swoim portfolio dwie żywice kruche KH100 i KH67.
