Kołpak osłonowy do lamp halogenowych to osłona z poliamidu 6.6, która utrzymuje izolację z dala od oprawy w suficie podwieszanym. Kołpaki SpotClip HellermannTyton przeszły test GWT 960°C oraz badania EN 60598-1, EN 60598-2-2 i NF C 15100; seria obejmuje modele I, II, III, IV-Slim, Box, Kit i Plate.
Kołpak dobiera się według trzech kryteriów: typu budynku (mieszkalny lub przemysłowy), wysokości i średnicy oprawy oraz rodzaju izolacji (zwijana, wtłaczana, sypka). Najważniejsze różnice:
Kołpaki SpotClip zapewniają bezpieczny odstęp między halogenem lub oprawą LED a izolacją w suficie podwieszanym, w budynkach mieszkalnych i przemysłowych.

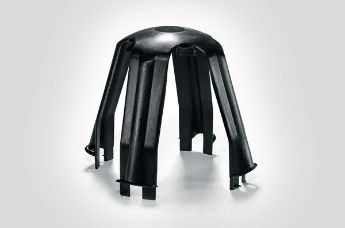

Kołpaki osłonowe SpotClip powstały jako odpowiedź na wyzwania związane z rozwojem rynku oświetleniowego i montażem halogenowych źródeł światła. Stosuje się je zarówno w budynkach mieszkalnych, jak i przemysłowych.

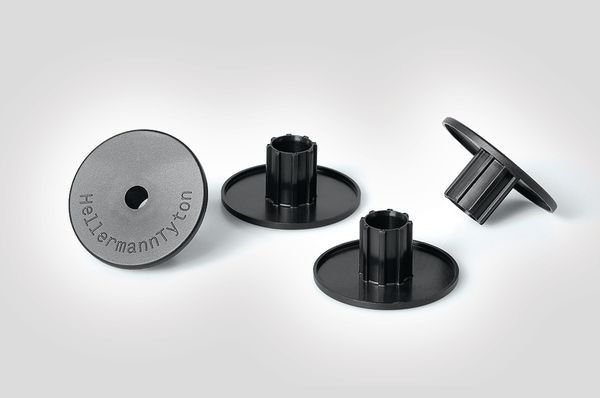

Oferta obejmuje kołpaki do budynków mieszkalnych i przemysłowych, do opraw o wysokości do 95 mm, ze wspornikami, do LED oraz akcesoria.
Film pokazuje, jak SpotClip zapewnieniając bezpieczny odstęp pomiędzy źródłem światła a folią paroizolacyjną i materiałem izolacyjnym, zmniejsza ryzyko uszkodzenia izolacji przez przegrzanie i kumulację ciepła.
Halogen w izolowanym suficie wymaga przepływu powietrza i odstępu od izolacji; bez kołpaka rośnie ryzyko przegrzania i pożaru.
Instalacja halogenowych źródeł światła w sufitach podwieszanych, zarówno w budynkach mieszkalnych jak i przemysłowych jest częstym źródłem problemów: trzeba skutecznie zaizolować sufit i jednocześnie zapewnić przepływ powietrza dla lampy.
Aby izolacja budynku pozostała w pełni skuteczna, a budynek energooszczędny, nie zaleca się wykonywania otworów w materiale izolacyjnym. Lampę zabezpiecza się więc systemem, który podnosi izolację wokół niej i zapobiega przegrzaniu źródła światła.
Inżynierowie HellermannTyton opracowali taki system w postaci kołpaków osłonowych SpotClip. W zależności od wariantu stosuje się je do izolacji litej oraz wtłaczanej. Seria obejmuje produkty do małych i bardzo dużych lamp halogenowych.

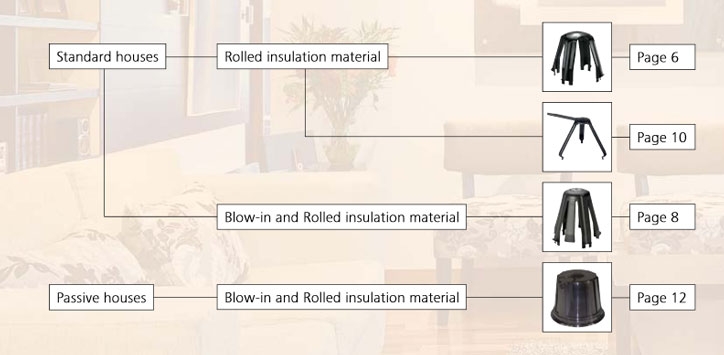

SpotClip-I, II, III i Box stosuje się w budynkach mieszkalnych, a SpotClip-Kit i Plate w przemysłowych, przy większych oprawach.

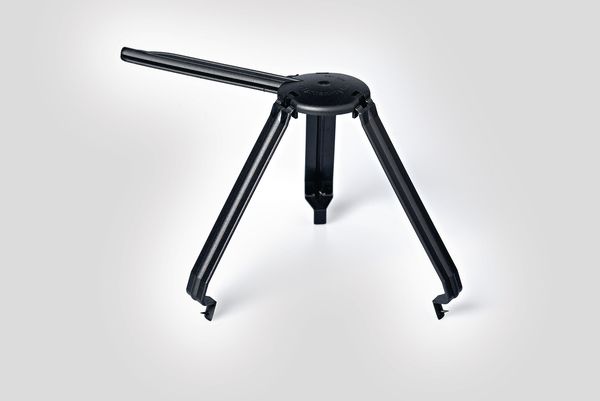

W budynkach mieszkalnych stosuje się kołpaki SpotClip-I, SpotClip-II, SpotClip-III i SpotClip-Box, we wszystkich rodzajach sufitów podwieszanych.
Kołpaki SpotClip-I, SpotClip-II, SpotClip-III i SpotClip-Box montuje się we wszystkich rodzajach sufitów podwieszanych z zachowaniem bezpiecznej odległości od materiału izolacyjnego. Ogranicza to do minimum ryzyko pożaru i przegrzania źródła światła. Kołpaki dystansowe SpotClip wydłużają też żywotność oświetlenia.
W budynkach przemysłowych stosuje się SpotClip-Kit i SpotClip-Plate, które obsługują duże oprawy downlight.
Modele SpotClip-Kit i SpotClip-Plate montuje się we wszystkich rodzajach sufitów podwieszanych z zachowaniem bezpiecznej odległości od izolacji. Kołpaki SpotClip-Plate chronią płyty podsufitowe przed pękaniem i uszkodzeniem pod wpływem ciężaru dużych lamp halogenowych.
Kołpaki SpotClip w budynkach mieszkalnych utrzymują odstęp od izolacji, są sztywne w wysokich temperaturach i przeszły test GWT 960°C.
Kołpaki osłonowe SpotClip opracowano do montażu opraw lamp halogenowych i LED w sufitach podwieszanych z płyt drewnopochodnych oraz z płyt gipsowo-kartonowych.
SpotClip zapewnia bezpieczną odległość między źródłem światła a folią izolacyjną i izolacją termiczną dachu i zachowuje sztywność nawet w wysokich temperaturach. Minimalizuje to ryzyko uszkodzenia izolacji przez przegrzanie, a tym samym również ryzyko pożaru. Kołpaki wpływają również na żywotność oświetlenia.
SpotClip można instalować podczas budowy jak i w obiektach już istniejących. Dodatkowe pazurki na końcach ramion zabezpieczają kołpak przed przesuwaniem się, a uchwyt w górnej części utrzymuje przewody na miejscu.
Wszystkie kołpaki SpotClip przeszły próbę rozżarzonym drutem (GWT) w temperaturze 960°C oraz testy zgodności z normami EN 60598-1, EN 60598-2-2 oraz NF C 15100.
Kołpak dobiera się do lampy halogenowej, rodzaju izolacji i średnicy oprawy.

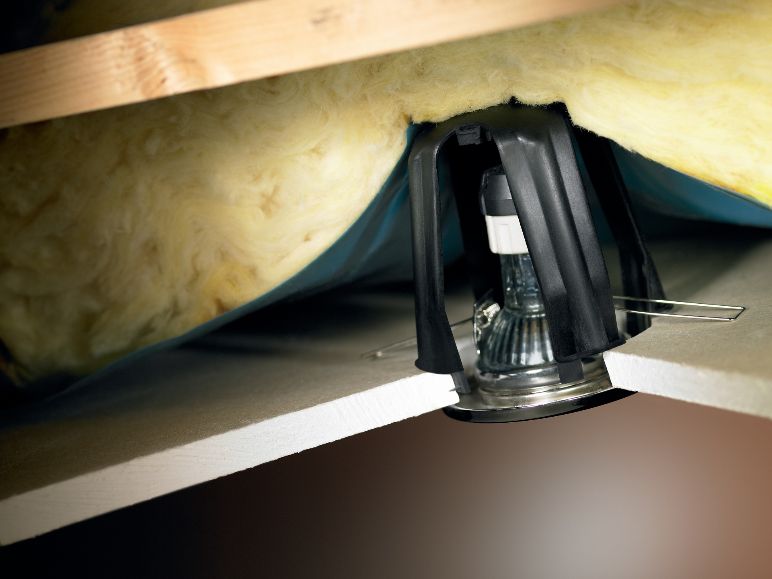

SpotClip-I służy do standardowych domów i zwijanej izolacji, dla lamp o wysokości do 70 mm w otworach 62–90 mm.

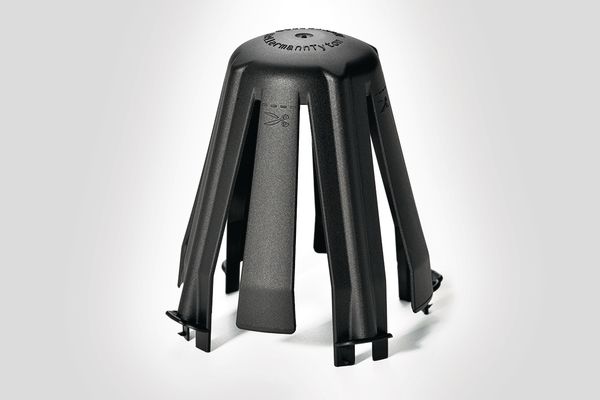

SpotClip-II służy do wtłaczanej izolacji, dla lamp o wysokości do 95 mm w otworach 62–90 mm.

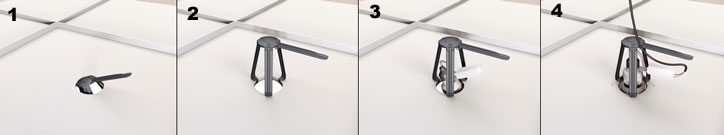

SpotClip-III umożliwia montaż zewnętrznego zasilacza obok oprawy w izolacji, dla opraw 62–120 mm i wysokości do 130 mm.

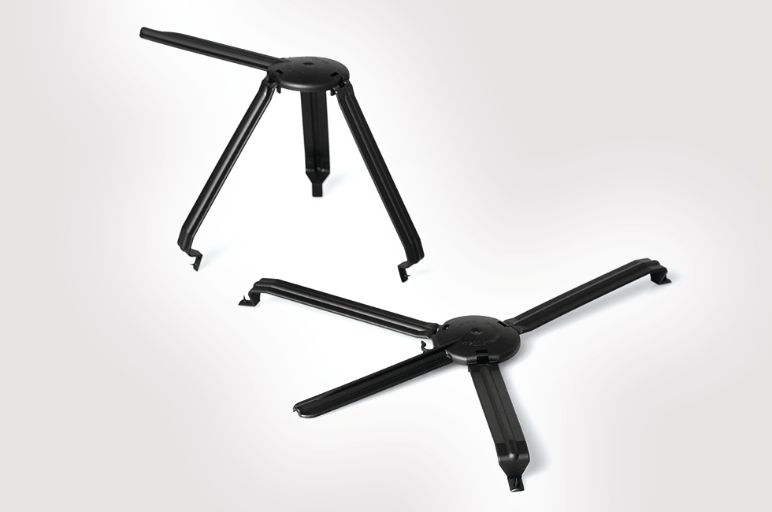

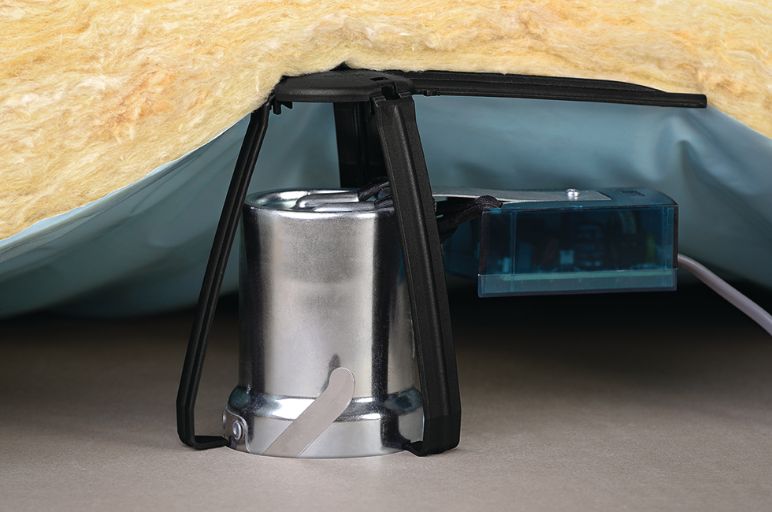

Kołpak SpotClip-III pozwala zamontować zewnętrzny zasilacz (transformator) oświetleniowy w pobliżu oprawy w izolacji cieplnej. Jeżeli oprawa nie ma zasilacza zewnętrznego, można odciąć dodatkową poziomą nóżkę, która podnosi izolację, zapewniając miejsce dla zasilacza.
SpotClip-III nadaje się do każdej izolacji litej. Jest dostarczany na płasko, a elastyczne ramiona można w każdej chwili zablokować w otworze montażowym. Wysokość kołpaka zależy od średnicy otworu w suficie. Kołpak pasuje do opraw punktowych o średnicy 62–120 mm i wysokości do 130 mm. Jest wykonany z materiału niepalnego zgodnego z UL94-V2.

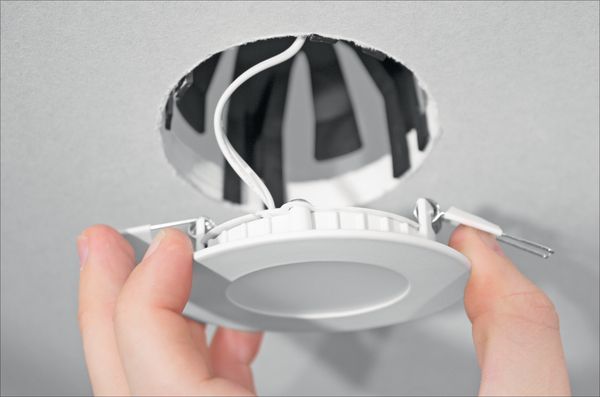

SpotClip-IV Slim ma wysokość montażową 43 mm i służy do ultra płaskich lamp LED w otworach sufitowych 73–83 mm.

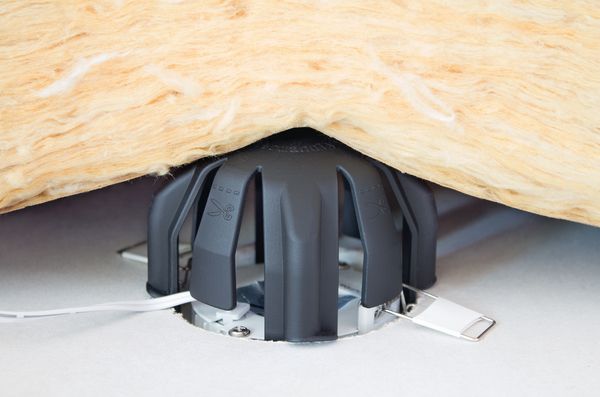

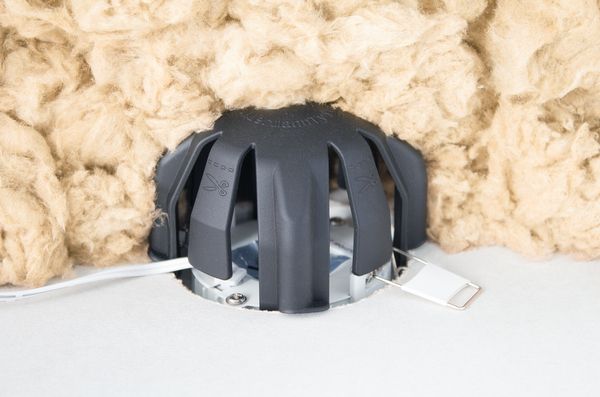

SpotClip-IV-Slim zapewnia bezpieczny odstęp między źródłem światła a folią paroizolacyjną i izolacją, co obniża ryzyko przegrzania, kumulacji ciepła i przedwczesnego pogorszenia oświetlenia. Cztery dodatkowe, elastyczne ramiona zapobiegają kontaktowi luźnego materiału izolacyjnego z oprawą, dlatego kołpak nadaje się do izolacji sypkiej i wdmuchiwanej. Ramiona można łatwo usunąć, aby ułatwić instalację kabli.
Pozostałe właściwości
• 4 usuwalne ramiona ułatwiające montaż transformatora i instalację kabli
• montaż podczas budowy i w obiektach już istniejących
• testy zgodnie z EN 60598-1, EN 60598-2-2 i NF C 15100
• otwory sufitowe o średnicy 73–83 mm
SpotClip-Box to kołpak do budownictwa pasywnego, dla opraw do 75 mm i wysokości do 130 mm, w zestawie z szybkozłączkami HelaCon Lux.

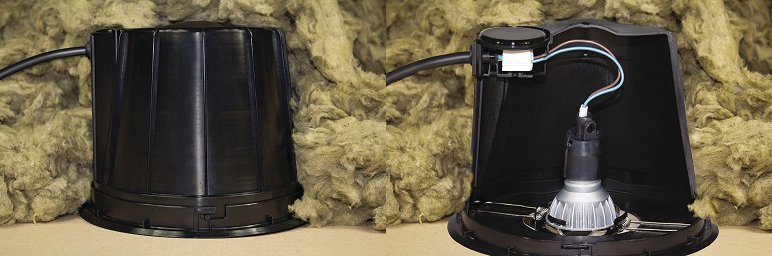

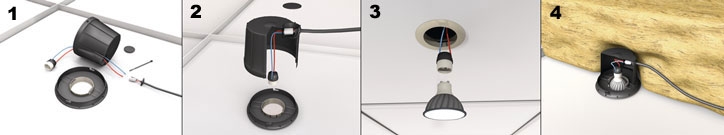

Kołpaki SpotClip-Box uniemożliwiają kontakt lampy z izolacją, a izolacja zachowuje ciągłość i nie tworzy mostków cieplnych w konstrukcji pasywnej. SpotClip-Box służy do montażu oświetlenia LED i świetlówek kompaktowych w oprawach downlight o średnicy do 75 mm i wysokości do 130 mm. W zestawie są szybkozłączki HelaCon Lux i wszystkie elementy potrzebne do montażu. Kołpak jest wykonany z materiału niepalnego, zgodnego z UL94-V2 i stabilizowanego cieplnie (PA66HS).
Kołpaki SpotClip-Kit i SpotClip-Plate są przeznaczone do większych opraw downlight, a Plate chroni też płyty sufitowe przed pękaniem.

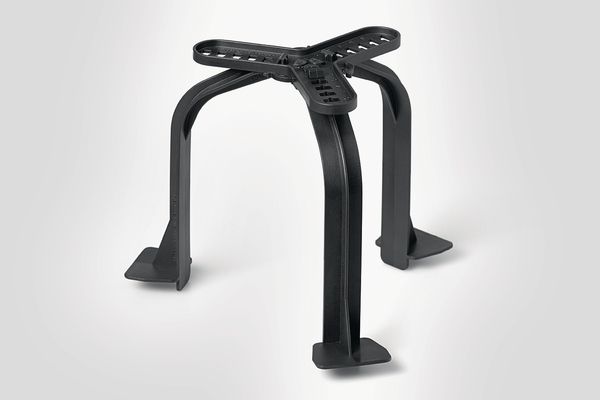

Kołpaki osłonowe lamp halogenowych SpotClip do budynków przemysłowych zaprojektowano do opraw typu downlight o większych wymiarach.
Modele SpotClip-Kit i SpotClip-Plate montuje się we wszystkich rodzajach sufitów podwieszanych z zachowaniem bezpiecznej odległości od izolacji. Kołpak SpotClip-Plate chroni płyty podsufitowe przed pękaniem i uszkodzeniem pod wpływem ciężaru dużych lamp halogenowych.
SpotClip-Kit 150 pasuje do opraw 100–270 mm i wysokości 140 mm, a SpotClip-Kit 240 do opraw 170–310 mm i wysokości do 230 mm.

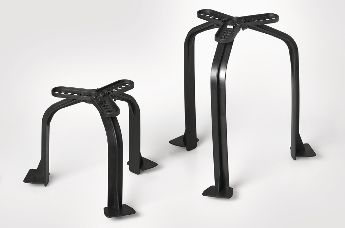

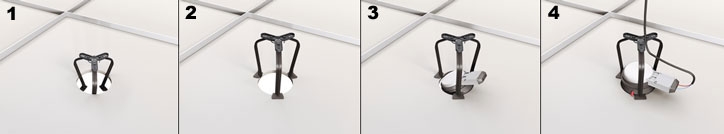

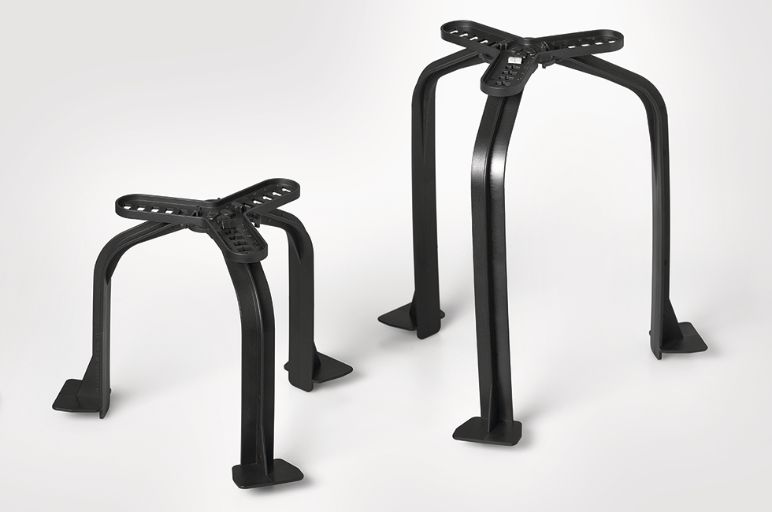

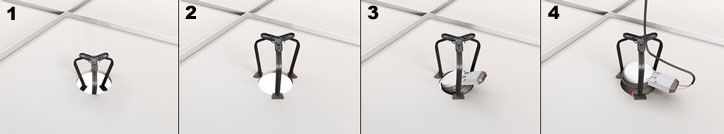

SpotClip-Kit służy do montażu dużych lamp halogenowych downlight w pomieszczeniach przemysłowych i biurowych. Składa się z trzech nóżek i płytki mocującej. Nóżki są dostępne w dwóch długościach: 150 mm i 240 mm. Płytka ma sześć otworów umożliwiających rozstaw nóżek, zależnie od średnicy lampy.
SpotClip-Kit 150 przeznacza się do opraw o średnicy 100–270 mm i wysokości 140 mm. SpotClip-Kit 240 nadaje się do lamp o średnicy 170–310 mm i wysokości maks. 230 mm. SpotClip-Kit można łączyć z płytką SpotClip-Plate.

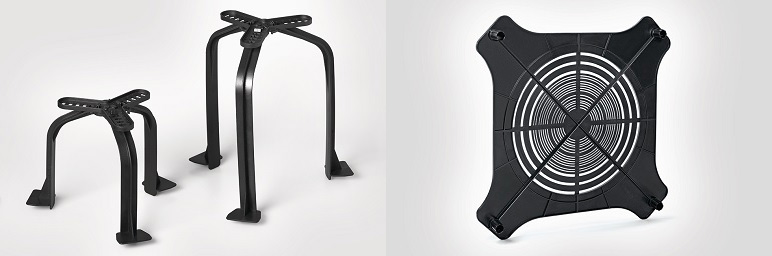

SpotClip-Plate (592 × 592 mm) montuje oprawy 75–314 mm w sufitach rastrowych o module 600 mm i chroni płyty przed pękaniem pod ciężarem lamp.

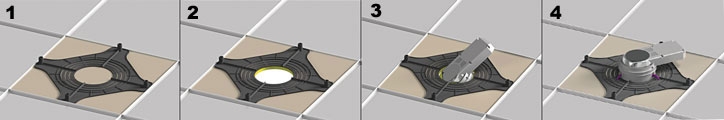

SpotClip-Plate to rozwiązanie do montażu opraw oświetleniowych w sufitach podwieszanych rastrowych (modułowych). Chroni płyty podsufitowe przed pękaniem i uszkodzeniem pod ciężarem dużych lamp. Wymiary 592 × 592 mm pasują do sufitów systemowych o module 600 mm. Gotowe wycięcia w płytce montażowej ułatwiają montaż najpopularniejszych opraw o średnicach 75–314 mm. Należy sprawdzić, czy bok modułu ma 600 mm: zależnie od producenta i kraju długość może wynosić 600–625 mm.

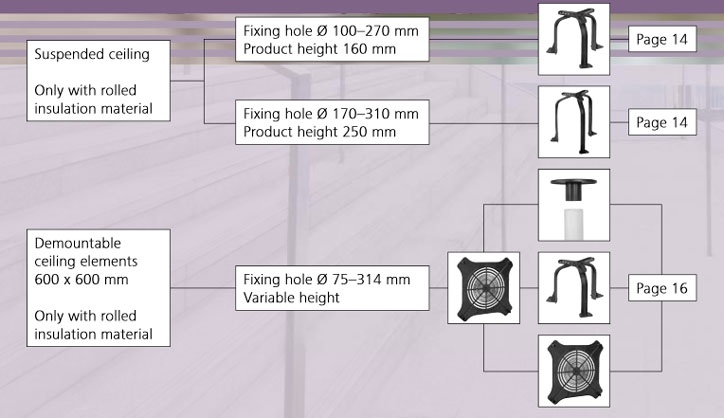

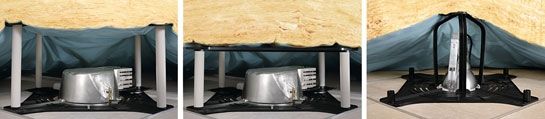

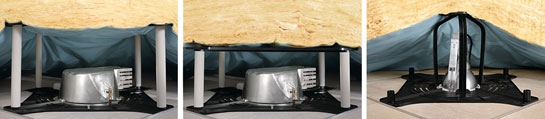

SpotClip-Plate może zapewnić bezpieczny odstęp źródła światła od izolacji. Dostępne są trzy rozwiązania chroniące izolację przed przegrzaniem:
Kołpak dobiera się do wysokości i średnicy oprawy oraz rodzaju izolacji; tabela zestawia modele SpotClip według parametrów ze strony.
|
Model |
Budynek |
Oprawa / otwór |
Izolacja i materiał |
| SpotClip-I | mieszkalny | lampa do 70 mm; otwór 62–90 mm | zwijana; PA66GF15%, UL94-V0 |
| SpotClip-II | mieszkalny | lampa do 95 mm; otwór 62–90 mm | wtłaczana; PA66GF15%, UL94-V0 |
| SpotClip-III | mieszkalny | oprawy 62–120 mm, wysokość do 130 mm | lita; UL94-V2; miejsce na zasilacz |
| SpotClip-IV-Slim | mieszkalny | wysokość 43 mm; otwór 73–83 mm | sypka i wdmuchiwana; płaskie lampy LED |
| SpotClip-Box | mieszkalny (pasywny) | oprawa do 75 mm, wysokość do 130 mm | bez mostków cieplnych; PA66HS, UL94-V2 |
| SpotClip-Kit 150 / 240 | przemysłowy | 100–270 mm, 140 mm / 170–310 mm, do 230 mm | nóżki 150 i 240 mm, płytka z 6 otworami |
| SpotClip-Plate | przemysłowy | oprawy 75–314 mm; 592 × 592 mm | sufity rastrowe o module 600 mm |
W razie wątpliwości przy doborze doradzą doradcy techniczni HellermannTyton.

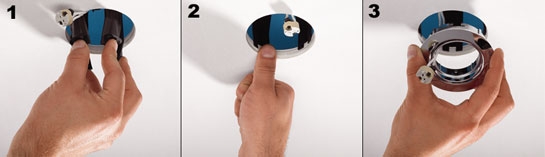

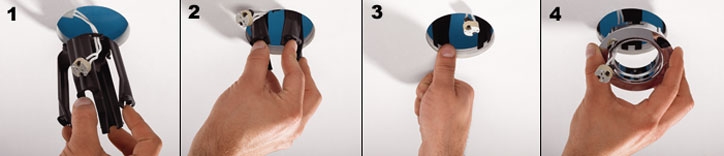

Montaż polega na wsunięciu kołpaka w otwór, dociśnięciu stopek do płyty gipsowo-kartonowej i dopiero potem zamontowaniu lampy.
Odpowiedzi dotyczą zapobiegania przegrzewaniu halogenów w izolowanych sufitach, ochrony płyt podsufitowych, montażu dużych opraw i palności SpotClip.
Przegrzaniu zapobiega kołpak osłonowy SpotClip-III, który utrzymuje bezpieczny odstęp izolacji od źródła światła i zewnętrznego transformatora.
Film pokazuje, jak kołpak osłonowy SpotClip-III zapewnia bezpieczny odstęp między izolacją a źródłem światła i zewnętrznym transformatorem.
Ciężar dużych lamp rozkłada równomiernie płytka SpotClip-Plate 592 × 592 mm, która chroni płyty sufitu rastrowego przed pękaniem.
Film pokazuje, jak rozłożyć równomiernie ciężar dużych lamp za pomocą SpotClip-Plate.

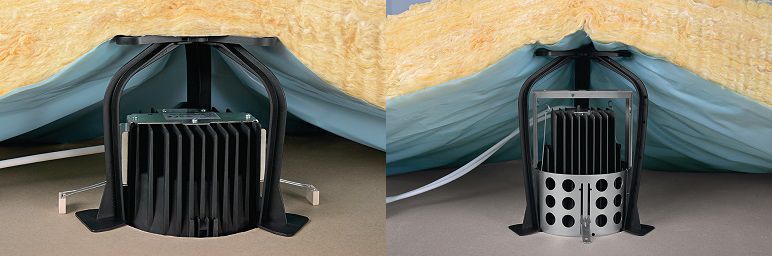

Większe oprawy montuje się na regulowanych kołpakach SpotClip-Kit 150 lub 240, które utrzymują odstęp od folii paroizolacyjnej i izolacji.
Film pokazuje, jak regulowane kołpaki dystansowe SpotClip-Kit zapewniają bezpieczny odstęp między źródłem światła a folią paroizolacyjną i materiałem izolacyjnym.
Nie. Kołpaki SpotClip są z trudnopalnego, stabilizowanego cieplnie poliamidu 6.6, przebadanego wg EN 60598-1, EN 60598-2-2, NF C 15100 i UL94 V.
Norma UL94 opisuje standardowe testy palności tworzyw sztucznych stosowanych w zastosowaniach elektrycznych. Testy określają tendencję materiału do gaszenia lub rozprzestrzeniania płomienia po zapaleniu.
Klasa V-0 (SpotClip-I i II) oznacza, że palenie ustaje w ciągu 10 sekund, a V2 (SpotClip-III, Kit, Plate i Box) — w ciągu 30 sekund. Klasa palności dotyczy testu rozżarzonego drutu (GWT) w temperaturze 960°C.
SpotClip-I jest do lamp do 70 mm i izolacji zwijanej, a SpotClip-II do lamp do 95 mm i izolacji wtłaczanej; oba mają otwory 62–90 mm.
Oba kołpaki są z poliamidu 6.6 wzmacnianego włóknem szklanym (PA66GF15%), zgodnego z UL94-V0.
Tak. Kołpaki SpotClip można instalować zarówno podczas budowy, jak i w obiektach już istniejących.
Według strony kołpaki SpotClip można stosować w sufitach z płyt drewnopochodnych i gipsowo-kartonowych.
Do ultra płaskich lamp LED służy SpotClip-IV-Slim o wysokości montażowej 43 mm, do otworów sufitowych 73–83 mm.
Cztery usuwalne ramiona ułatwiają instalację kabli i montaż transformatora.
Do budownictwa pasywnego służy SpotClip-Box, który zachowuje ciągłość izolacji i nie tworzy mostków cieplnych.
SpotClip-Box montuje się w oprawach do 75 mm i wysokości do 130 mm, a w zestawie są szybkozłączki HelaCon Lux.
