Innowacyjne mufy kablowe żywiczne do wykonywania niezawodnych połączeń kablowych
Zestawy osprzętu kablowego RELICON stanowią niezawodną odpowiedź na wszystkie potrzeby związane z łączeniem kabli
Osprzęt kablowy RELICON jest przeznaczony do uniwersalnych zastosowań jako mufa żywiczna rozgałęźna lub przelotowa prosta w sieci niskiego napięcia. Produkty te są chętnie wybierane przez firmy z branży energetycznej, przemysłowej oraz handlowej na potrzeby wykonywania trwałych instalacji kablowych pod powierzchnią ziemi.
Mufy chronią kable przed wnikaniem wilgoci, pyłów i innych zanieczyszczeń. Są one nieodzownym produktem w codziennym życiu inżynierów i elektryków, który musi spełniać ich wysokie oczekiwania w zakresie niezawodności połączeń kablowych.
Przegląd produktów

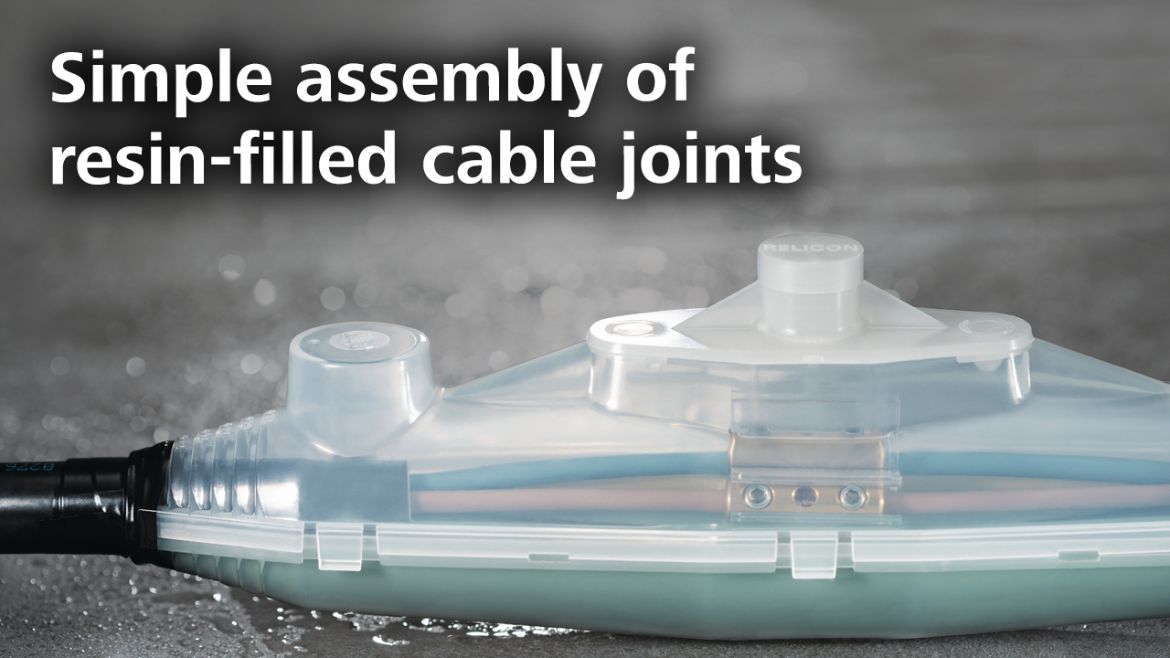

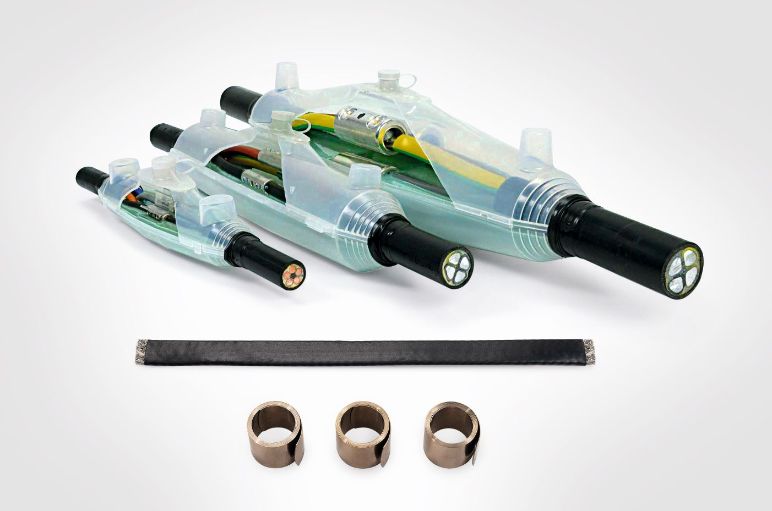

Mufy kablowe żywiczne RELICON są wodoszczelne wzdłużnie i poprzecznie. Zestawy są dostępne w różnych rozmiarach w wersjach: przelotowej prostej typu-I oraz rozgałęźnej typu-Y oraz typu-T, bądź też rozgałęźnej równoległej typu-PA. Mogą one być wykorzystywane do łączenia kabli pod ziemią, pod wodą lub w kanałach instalacyjnych, na przykład w celu podłączenia budynku do sieci zasilającej.
Mufy kablowe żywiczne RELICON są odporne na działanie czynników zewnętrznych i nie zawierają żadnych toksycznych materiałów. Oferta HellermannTyton obejmuje mufy z żywicą poliuretanową oraz epoksydową (np. żywica PUR 33). Do użytku jako osprzęt do połączeń kablowych w instalacjach niskiego napięcia.
Bezpieczne i niezawodne wykorzystanie żywic w połączeniach kablowych z technologią SF
Nasz zoptymalizowany system bezpiecznego napełniania (Safe Filling, SF) stanowi gwarancję, że instalator jest chroniony przed kontaktem ze składnikami żywicy w czasie, gdy są one mieszane oraz gdy mufa jest napełniana. Oznacza to, że praca z zestawami RELICON na bazie żywic przebiega bezpiecznie, czysto i wydajnie.

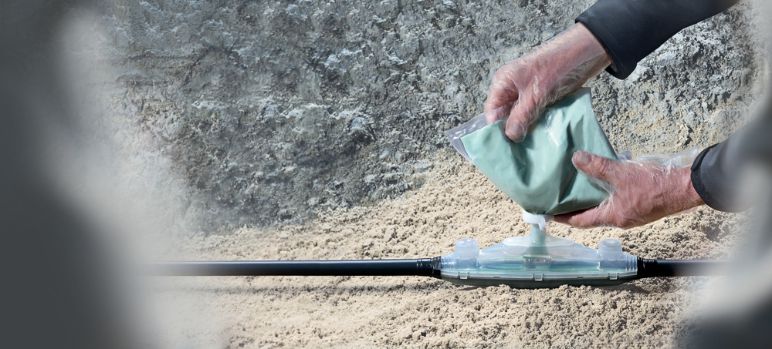

Przezroczysty woreczek z żywicą jest łączony z mufą kablową za pomocą dyszy oraz adaptera, co znacząco ułatwia nalewanie mieszanki. Doskonałe właściwości płynięcia żywicy upraszczają nalewanie, a przezroczysty materiał zapewnia optymalną kontrolę wzrokową procesu napełniania mufy kablowej.
Pierścień w saszetce z żywicą ułatwia podłączenie dyszy w ramach technologii SF. Po prawidłowym podłączeniu do woreczka z mieszanką za pomocą pierścienia pośredniczącego, dyszę można bezpiecznie wprowadzić do otworu w górnej osłonie mufy.

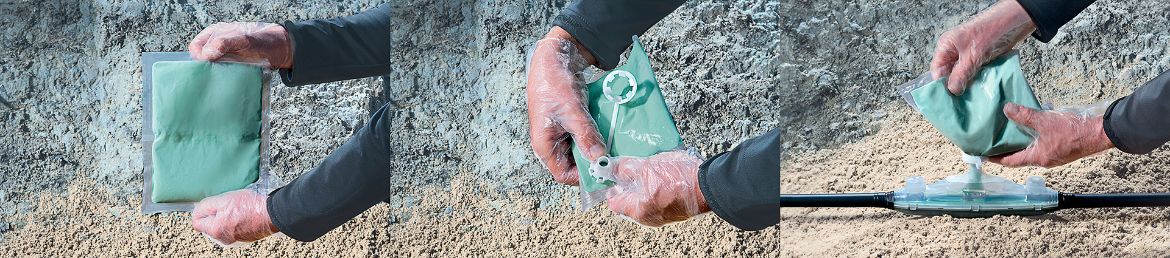

Krok 1: Wyjmij z worka przezroczystą dwukomorową saszetkę z aluminiową powłoką.

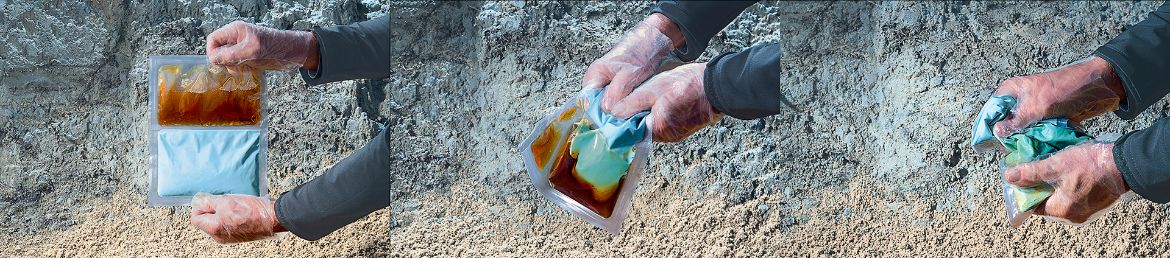

Krok 2: Otwórz zgrzew znajdujący się pomiędzy między komorami żywicy i utwardzacza, ściskając saszetkę.
Krok 3: Wymieszaj składniki ugniatając dokładnie saszetkę.
Krok 4: Zmiana koloru na docelowy oznacza, że składniki zostały prawidłowo wymieszane.
Krok 5: Dociśnij mocno dyszę do pierścienia pośredniego.
Krok 6: Dysza pasuje dokładnie do otworu znajdującego się w górnej osłonie mufy i umożliwia nalewanie żywicy bez powstawania pęcherzyków powietrza.
Właściwy produkt do łączenia kabli

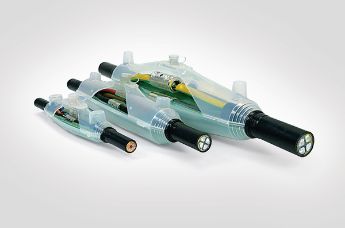

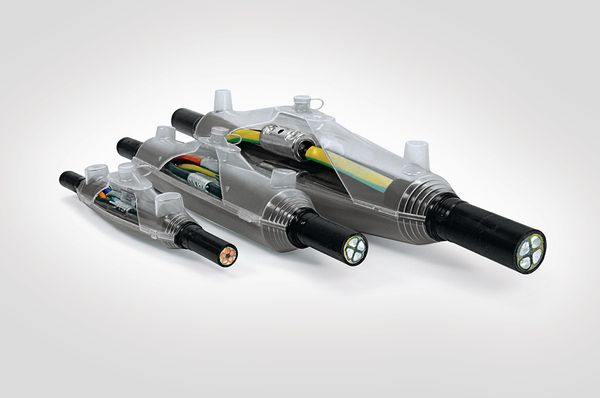

Mufy przelotowe proste (niskie napięcie)

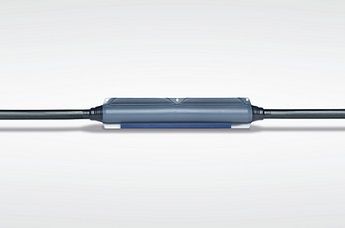

Mufy przelotowe proste RELICON typu-I są przeznaczone do wykonywania połączeń kablowych w sieciach elektrycznych niskiego napięcia. Napełniane żywicą mufy nadają się do łączenia kabli i przewodów polimerowych wykonanych z takich materiałów, jak: PCW, XLPE, PE i EPR oraz do łączenia kabli zasilających.
Zastosowanie: łączenie kabli w budynkach przemysłowych, doprowadzanie zasilania w ziemi, na zewnątrz i w wodzie.

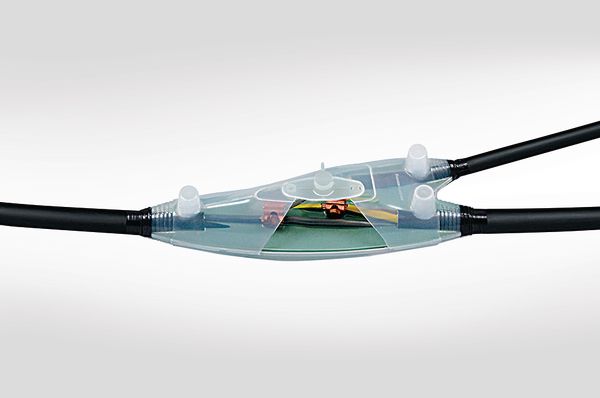

Mufy rozgałęźne (niskie napięcie)

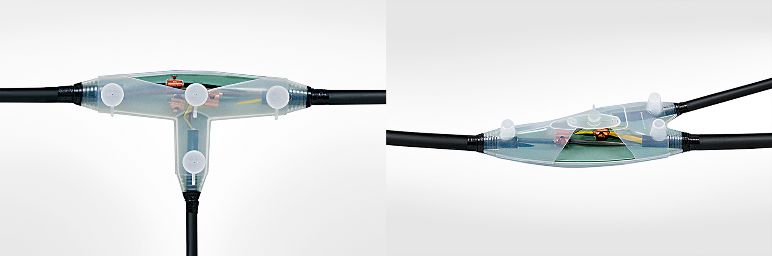

Mufy rozgałęźne RELICON typu-T oraz Y nadają się do wykonywania połączeń kablowych w sieciach elektrycznych niskiego napięcia. Zestawy do łączenia kabli umożliwiają łączenie kabli i przewodów polimerowych wykonanych z takich materiałów, jak: PCW, XLPE, PE i EPR oraz do łączenia kabli zasilających. Zastosowanie: połączenia w budynkach przemysłowych, doprowadzanie zasilania w ziemi, na zewnątrz i w wodzie.

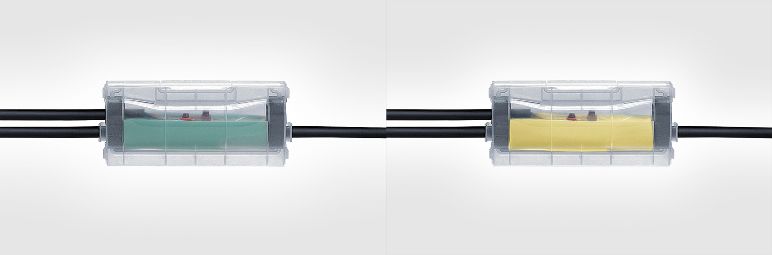

Mufy rozgałęźne równoległe typu PA

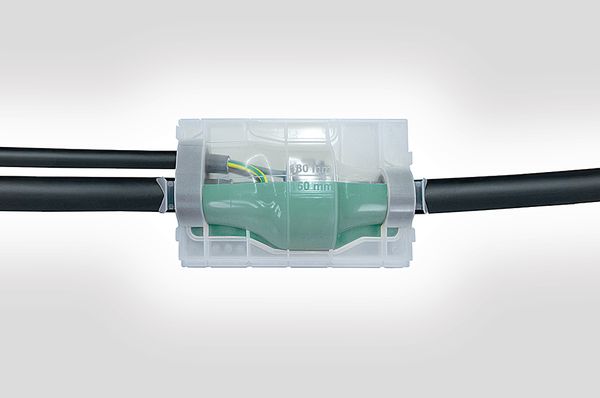

Mufy PA-11 58/230, PA-12 75/300 oraz PA-13 95/420 to uniwersalne mufy przelotowe proste i rozgałęźne. Mogą one być napełniane żywicą Reliflex (niewymagająca znakowania) lub żywicą PUR 33. W zależności od złącza mogą one być wykorzystywane do tworzenia odgałęzień pojedynczych i podwójnych. Umożliwiają one łączenie kabli i przewodów polimerowych wykonanych z takich materiałów, jak: PCW, XLPE, PE i EPR oraz łączenie kabli zasilających. Zastosowanie: sieci elektryczne niskiego napięcia, a także kable sygnalizacyjne i komunikacyjne; linie zasilające oświetlenie zewnętrzne oraz naprawy kabli; połączenia podziemne, podwodne, zewnętrzne, wewnętrzne i w kanałach kablowych.
Mufa rozgałęźna równoległa typu PAH do połączeń w domach

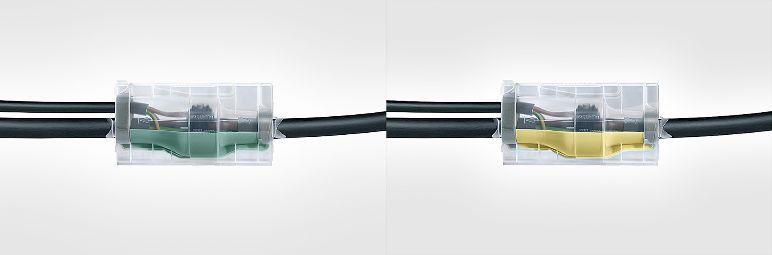

Mufy PAH-1 120/290, PAH-2 130/300, PAH-3 135/360 i PAH-4 140/420 to uniwersalne mufy przelotowe proste i rozgałęźne. Mufy PAH-2, PAH-3 i PAH-4 mogą także być napełniane żywicą Reliflex (niewymagająca znakowania) lub żywicą PUR 33. Mogę one być wykorzystywane jako mufy rozgałęźne pojedyncze z komercyjnymi pierścieniami do zaciskania odgałęzień do łączenia kabli i przewodów polimerowych wykonanych z takich materiałów, jak: PCW, XLPE, PE i EPR oraz do łączenia kabli zasilających. Zastosowanie: mufy rozgałęźne w sieciach elektrycznych niskiego napięcia do podłączania budynków; połączenia podziemne, podwodne, zewnętrzne i wewnętrzne.
Specjalistyczna wiedza w zakresie żywic lanych RELICON do niezawodnego łączenia kabli w sieciach niskiego i średniego napięcia:

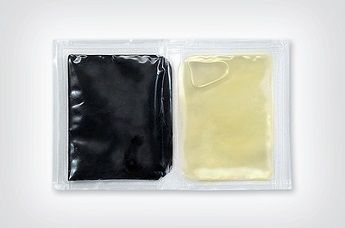

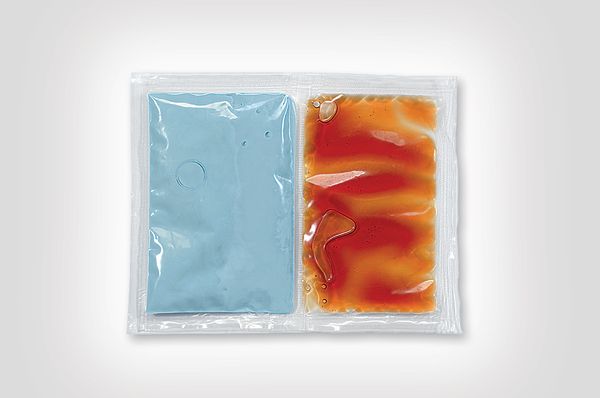

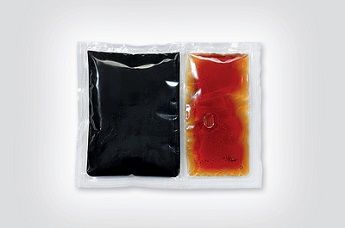

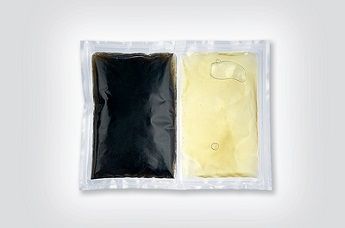

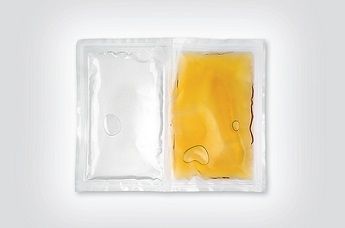

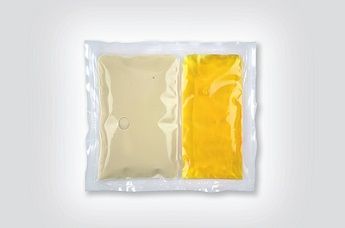

Dwuskładnikowa poliuretanowa żywica odlewnicza RELICON PUR 33 (niskie napięcie)
Żywica RELICON PUR 33 przeznaczona jest do zapewnienia izolacji elektrycznej i ochrony mechanicznej w miejscach łączenia kabli w sieciach elektrycznych niskiego napięcia. W przypadku łączenia kabli średniego napięcia żywica ta zapewnia odpowiednią ochronę mechaniczną i ochronę przed działaniem wilgoci. Zastosowanie: połączenia wewnątrz i na zewnątrz budynków.

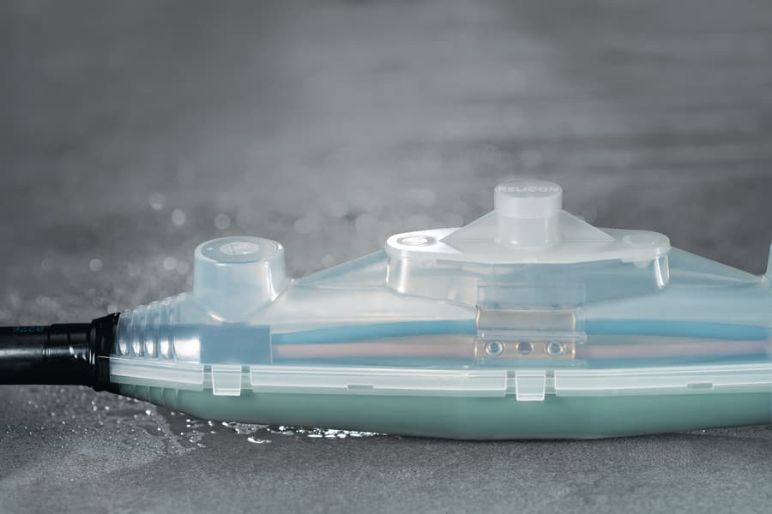

Mufy żywiczne RELICON niezawodnie chronią połączenia kablowe - nawet w ekstremalnych warunkach. Dowiedz się więcej oglądając poniższy film:

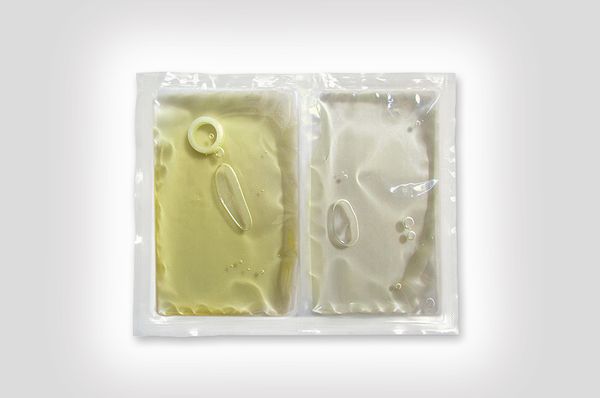

Inne produkty przeznaczone do izolacji: żele
HellermannTyton oferuje wiele innych rozwiązań przeznaczonych do izolacji elektrycznej i ochrony połączeń kablowych niskiego napięcia przed wilgocią. Jednym z nich jest przezroczysty, odporny na działanie słonej wody i usuwalny, dwuskładnikowy żel RELICON KH 67. Podobne właściwości ma także dwuskładnikowy żel RELICON KH 100, który dostępny jest w formie kartusza.
Więcej informacji o naszych żelach i mufach żelowych znajdziesz tutaj.
Najczęściej zadawane pytania
Dlaczego żywice są pakowane w przezroczyste torebki?

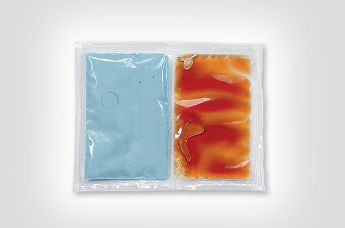

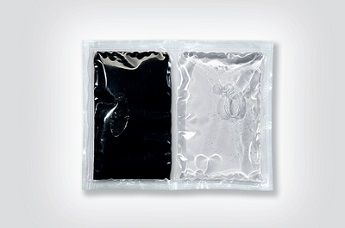

Żywica lana i utwardzacz są pakowane w przezroczyste, dwukomorowe torebki. Podczas ugniatania wewnętrzny zgrzew pęka i oba składniki mogą się wymieszać. Podczas mieszania masa zmienia kolor. Przezroczysty worek pozwala zobaczyć, kiedy masa jest jednorodnie wymieszana.
Jaka są zalety systemu bezpiecznego napełniania?
System bezpiecznego napełniania pozwala na bezpieczne i czyste napełnienie mufy bez kontaktu z żywicą.
Co to znaczy "ochrona mechaniczna"?
Ochrona mechaniczna ma na celu ochronę kabla przed wpływami fizycznymi, takimi jak uderzenia (spowodowane pracami ziemnymi), ruch, ścieranie, siły rozciągające, wibracje spowodowane ruchem drogowym (niespełniająca norm praca ekip budowlanych, ruch pojazdów powoduje drgania instalacji), wibracje i ciśnienie (np. spowodowane masą ziemi, wodą lub ciężarem kabla).
Ochrona mechaniczna często zapewnia również ochronę przed naprężeniami termicznymi.
Jakie normy spełniają żywice lane HellermannTyton?
Żywice lane HellermannTyton są testowane zgodnie z normą EN 50393, która odpowiada DIN VDE 0278-393. Norma EN 50393 obejmuje następujące procedury badawcze:
- test napięcia zmiennego w powietrzu (4Kv przez 1 minutę)
- badanie oporności izolacji w powietrzu
- odporność na uderzenia w temperaturze otoczenia
- test napięcia zmiennego w wodzie o głębokości 1 m (4Kv przez 1 minutę)
- test rezystancji izolacji w wodzie o głębokości 1m
- test cyklu obciążeniowego w powietrzu (63 cykle x 8 godzin = 504 godziny)
- test cyklu obciążeniowego w wodzie (63 cykle x 8 godzin = 504 godziny w wodzie o głębokości 1 m)
- test napięcia zmiennego w wodzie o głębokości 1 m (4Kv przez 1 minutę)
- test rezystancji izolacji w wodzie o głębokości 1 m
Co oznacza stopień ochrony IP68?
Stopnie ochrony są oznaczone skróconym kodem składającym się z liter IP ("International Protection") i dwóch liczb oznaczających stopień ochrony. Pierwsza liczba oznacza ochronę przed kontaktem i wnikaniem ciał obcych i pyłu, natomiast druga liczba oznacza ochronę przed wnikaniem wody. Nasze żywice lane posiadają stopień ochrony IP68, co oznacza:
6 = ochrona przed wnikaniem pyłu i kontaktem fizycznym
8 = ochrona przed stałym zanurzeniem
Połączenia z żywicy lanej HellermannTyton dzięki swojej konstrukcji automatycznie spełniają wymagania klasy ochrony IP68 oraz wyższe wymagania normy EN 50393. Z tego powodu nie jest konieczne przeprowadzanie osobnego testu, co oznacza, że nie publikujemy stopnia ochrony IP68.
Czy żywice lane są materiałem niebezpiecznym i co się dzieje w przypadku kontaktu ze skórą?

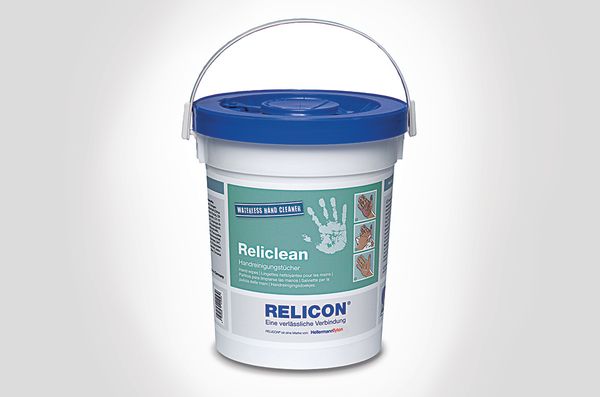

Wszystkie żywice lane HellermannTyton są oznaczone jako wolne od SVHC, czyli nie zawierają substancji niebezpiecznych. Aby zminimalizować ryzyko kontaktu ze skórą, wraz z żywicami dostarczamy rękawice ochronne. Zalecamy noszenie ich podczas całego procesu mieszania i napełniania. Jeśli mimo to dojdzie do kontaktu z żywicą, należy przemyć miejsce pod bieżącą wodą lub użyć naszych ściereczek Reliclean.
Jak należy przechowywać i utylizować żywice lane?
Okres przechowywania naszych żywic jest różny. Przy prawidłowym przechowywaniu w oryginalnym opakowaniu w temperaturze od +5°C do +40°C okres przechowywania jest następujący:
PUR 33: do 48 miesięcy
Utwardzona żywica lana jest nieszkodliwa dla środowiska i nie stanowi niebezpiecznego odpadu, gdy tylko oba jej składniki zostaną jednorodnie wymieszane i wejdą w reakcję. Dlatego stare mufy żywiczne i utwardzone resztki żywicy lanej można wyrzucić do normalnych odpadów domowych. Należy pamiętać, że przed utylizacją żywice lane muszą zostać przetworzone i utwardzone zgodnie z instrukcją na opakowaniu. W przypadku większych ilości należy wcześniej skontaktować się z odpowiednim zakładem utylizacji, ponieważ w niektórych regionach obowiązują inne przepisy.
W jakich warunkach można stosować żywice lane?
Temperatury poniżej zera: żywice lane można stosować również w niskich temperaturach, o ile przed wymieszaniem żywica zostanie ogrzana do temperatury co najmniej 10°C lub wyższej. Wyższe temperatury spowodują szybszy czas utwardzania.
Pod wodą: żywicy lanej nie można aplikować pod wodą. Jednak żywica lana twardnieje bezpośrednio po wypełnieniu mufy, także pod wodą, nie pieniąc się. W związku z tym mufa z żywicą laną może być umieszczona pod wodą bezpośrednio po wypełnieniu, nawet jeśli żywica lana nie jest jeszcze całkowicie utwardzona. Nasze żywice lane są hydrofobowe i specjalnie przystosowane do tego typu zastosowania.
