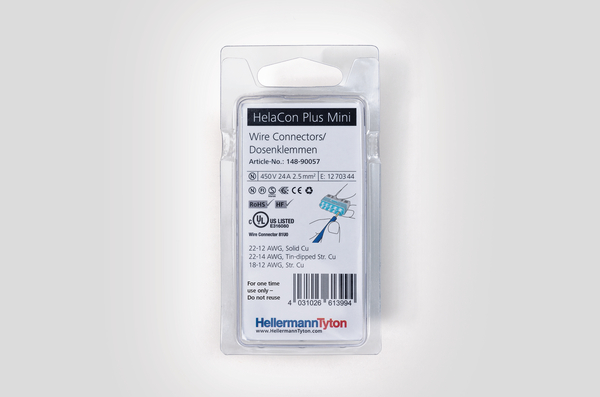

Złącza HelaCon Plus Mini do przewodów jedno- i wielożyłowych
Nr art. 148-90057 | HCPM-5-Blister-PC-BU/CL |

40% mniejsze - konstrukcja oszczędzająca miejsce
Niewielka siła nacisku - łatwość użycia i oszczędność czasu podczas instalacji
Łatwy dostęp do otworu kontrolnego do pomiaru napięcia i innowacyjny kształt portu
Wizualna kontrola instalacji dzięki transparentnej obudowie
Kody kolorystyczne ułatwiające rozróżnienie rozmiaru złącza
Możliwość zastosowania różnych średnic przewodów w każdym wejściu
Bezpieczne stosowanie, instalacja i konserwacja

Pokaż więcej

Dodaj do listy obserwowanych

Prośba o ofertę

Pliki do pobrania

Więcej produktów z grupy:

Złącza do przewodów drutowych >

Dane podstawowe

Zastosowanie	Złącza HelaCon służą do szybkiego, łatwego i niezawodnego łączenia przewodów oraz rozdzielania obwodów w instalacjach domowych. Nowa generacja miniaturowych złączy HelaCon Plus pozwala na montaż bez użycia narzędzi przy pomocy technologii push-in. HelaCon Plus Mini posiadają podwójną sprężynę, która ułatwia montaż przewodów drutowych.
GLOBAL PART DESCRIPTION	HCPM-5-Blister-PC-BU/CL
Grupa produktów	Złącza do przewodów drutowych
Ilość w	pudełku
Ilość w opak.	10szt.
Ilość wejść	5
Kolor	Przezroczysty (CL), Niebieski (BU)
Krótki opis	Złącza HelaCon Plus Mini do przewodów jedno- i wielożyłowych
Materiał	Poliwęglan (PC)
Przeznaczony do przewodów jednodrutowych	Tak
Przeznaczony do przewodów linkowych	Nie
Przeznaczony do przewodów wielodrutowych	Tak
Rodzina produktów	HelaCon Plus Mini
Typ	HCPM-5-Blister

Wymiary


Długość (L)	16.5mm
Długość odizolowania	11mm
I max.	24A
Przekrój przewodów (EN)	0,5 - 2,5 mm² przewody jednożyłowe / 1,0 - 2,5 mm² przewody wielożyłowe
Przekrój przewodów (cULus)	12-22 AWG Sol. Cu / 14-22 AWG Tin-dipped Str. Cu
Szerokość (W)	23.7mm
U max.	450V
Waga	0.002673kg
Wysokość (H)	7.7mm

Pliki do pobrania

Aprobaty i Specyfikacje

Certyfikaty/Dopuszczenia
Certyfikaty/Dopuszczenia	2006/65/EC, ANSI/UL 486-A, ANSI/UL 486-B, ANSI/UL 486-C, DIN EN 60998-2-2:2005-03, EN 60998-2-2:2004, ENEC, NF EN 60695-2-10 (2013), NF EN 60695-2-11 (2014)
Klasa palności	UL 94 V0
Materiał bezhalogenowy	Tak
Materiał niebezpieczny	Nie
Numer pliku UL	E316080
Temperatura robocza w °C	-30°C do +85°C
Zgodność z ROHS	Tak

Logistyka i opakowania


EAN / GTIN	4031026613994
Kraj pochodzenia	CN
Numer klienta	85369010
Opakowanie 1 - Waga (kg)	0.03673kg

Więcej informacji

ETIM 8.0 Key	EC000446
ETIM 9.0 Key	EC000446
