Oszczędność czasu i miejsca w szafie sterowniczej, dzięki systemowi przepustów kablowych VarioPlate.

Dowiedz się więcej, jak poprowadzić i uszczelnić kable o różnych średnicach za pomocą VarioPlate.



System przepustów kablowych VarioPlate służy do prowadzenia i uszczelniania kabli o różnych rozmiarach. System przepustów kablowych VarioPlate służy do prowadzenia i uszczelniania kabli o różnych rozmiarach.


System przepustów kablowych VarioPlate jest stosowany do instalacji wielu kabli o różnych średnicach, z lub bez prefabrykowanych wtyczek lub złączy i w miejscach o ograniczonej przestrzeni. Jest on dostępny w 4 różnych rozmiarach ramek (24, 16, 10 i 4), które odpowiadają wymiarom wycięć powszechnie stosowanym w budowie szaf sterowniczych. Przepusty z 1, 2 lub 4 otworami, które można łączyć w ramce są dostępne dla kabli o średnicach od 3-16 mm (rozmiar S) i 16-33 mm (rozmiar L).



Przegląd właściwości VarioPlate:

Przegląd wszystkich zalet produktu:
  • Modułowa konstrukcja pozwala zaoszczędzić czas i miejsce
  • Łatwy montaż i adaptacja do określonych wymagań
  • Zintegrowana uszczelka ramki zapewnia uszczelnienie do IP66
  • Możliwość łączenia małych i dużych przepustów w jednej ramce
  • Przepusty posiadają formowany uchwyt odciążający
  • Konstrukcja otworu w przepuście kompensuje tolerancję średnicy kabla
  • Odpowiednie dla wszystkich popularnych wymiarów wycięć
  • Konstrukcja zgodna z IP65 i IP66


Łatwe jak 1-2-3: konfigurator VarioPlate.

Wybierz odpowiednie rozwiązanie do wprowadzania kabli w trzech krokach.

1.    Wybierz jeden z czterech rozmiarów ramy
2.    Wybierz przepusty (z 1, 2 lub 4 otworami) odpowiednie dla Twoich średnic kabli i umieść je w ramce
3.    Wydrukuj lub zapisz dane bezpośrednio na swoim komputerze

 Szybko i łatwo, w kilku prostych krokach!

Oszczędzaj czas podczas instalacji:

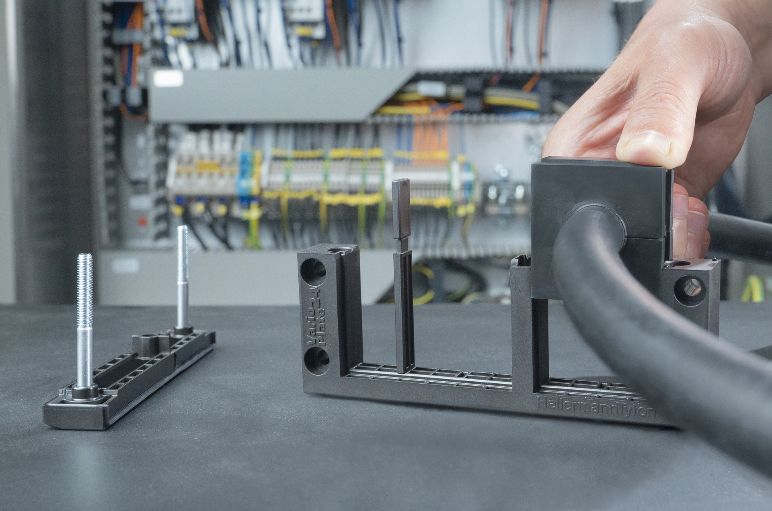

Krok 1: otwórz ramę i zamontuj przepusty

Krok 1: zdejmij górną ramkę i zamontuj przepusty

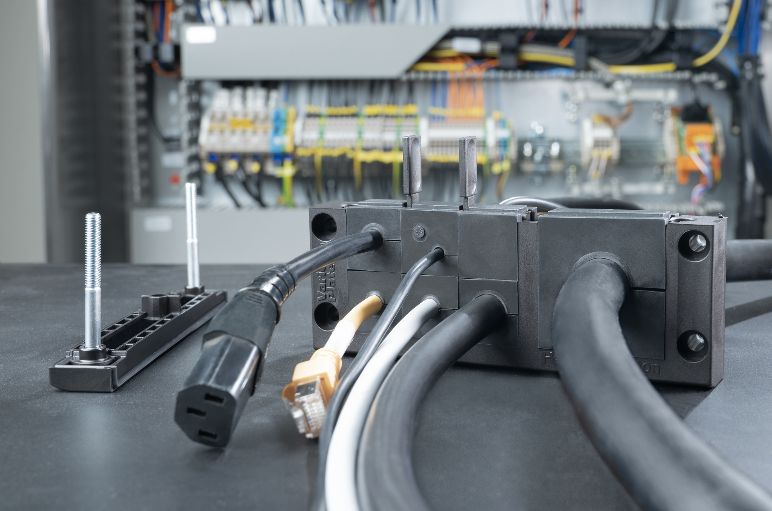

Krok 2: wybierz swoje przelotki w małym i dużym rozmiarze

Krok 2: połącz przepusty (1, 2 lub 4 otwory) dla kabli o średnicy od 3 do 33 mm

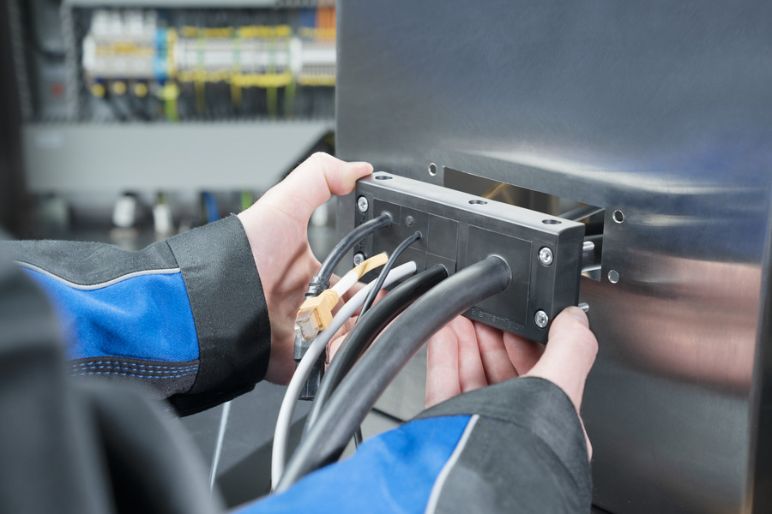

Krok 3: zamknij i nałóż na obudowę

Krok 3: zamknij górną ramkę i przykręcić mocno do obudowy
