Elementy mocujące ACFM do aluminiowych profili

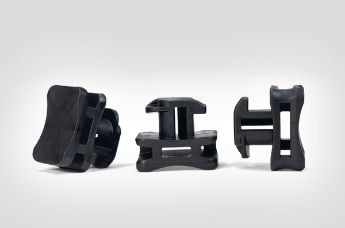

Elementy mocujące ACFM HellermannTyton to pierwsza część nowej serii produktów umożliwiających łatwe mocowanie opasek kablowych do aluminiowych profili i bezpiecznie prowadzenie przewodów.

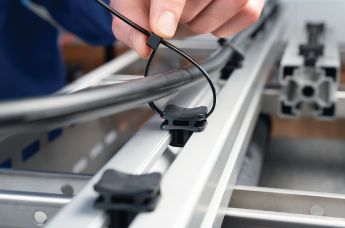

Element mocujący ACFM jest mocowany ręcznie poprzez obrót 90°

Projektanci HellermannTyton opracowali nową bazę montażową do opasek kablowych, aby sprostać rosnącemu zapotrzebowaniu inżynierów elektryków i instalatorów na bezpieczne i pewne mocowanie przewodów do aluminiowych profili.

Aplikacja ACFM jest bardzo prosta, ponieważ do montażu nie są wymagane żadne otwory, śruby ani bolce. Mocowanie w aluminiowym profilu jest pewne i możliwe w wybranym miejscu poprzez obrót 90°. Elementy można zdemontować w każdej chwili i ponownie zamontować w nowym miejscu.

Montaż kabli na aluminiowych profilach jest teraz bardziej elastyczny

Pierwsze z naszych nowych elementów mocujących (ACFM2W10PT6) zostały zaprojektowane do profili z rowkiem teowym o szerokości 10 mm i  grubości krawędzi 6 mm. Wielu producentów aluminiowych lub stalowych profili w Europie używa tego wymiaru do swoich szyn o wymiarze zewnętrznym 45 mm.

Podstawa elementu mocującego wykonana jest z odpornego na udary mechaniczne i wyższą temperaturę PA66/6HIRHS, który nadaje się również do zastosowań przemysłowych i pracy w trudnych warunkach otoczenia. Przewody mogą być mocowane wzdłużnie lub poprzecznie do profilu za pomocą opasek kablowych o szerokości do 8 mm.



Baza montażowa ACFM pasuje do profili z rowkiem teowym o szerokości 10 mm

Dzięki lekko wklęsłej konstrukcji i zaokrąglonym rogom, wiązki przewodów są ułożone zawsze na środku podstawy. Zoptymalizowany kształt główki umożliwia łatwy montaż ręczny lub przy użyciu klucza o rozmiarze 24. Wysokość główki ACFM wynosi tylko 9,3 mm, a wysokość całkowita 19,3 mm. ACFM ma 22,5 mm szerokości i 17,5 mm długości.

Wkrótce w naszej ofercie pojawią się kolejne elementy mocujące dostosowane do innych, standardowych rozmiarów profili. Elementy mocujące w specjalnych rozmiarach dopasowane do profili klienta lub wykonane z innych materiałów są również możliwe do wyprodukowania w małych seriach.
