Złącza do instalacji oświetleniowych : HECL-2/1

HelaCon Lux Steckklemme, Numer artykułu: 148-90023

Właściwości

  • Najlepiej nadają się do łączenia przewodów drutowych z przewodami elastycznymi
  • Stanowią połączenie złączki bezśrubowej ze sprężynowym mechanizmem blokującym
  • Do przewodów drutowych i elastycznych po stronie żródła światła od 0,5 do 2,5 mm²
  • Do przewodów drutowych od 0,75 do 2,5 mm² po stronie instalacyjnej
  • Stosowane w typowych obudowach dla napięć do 450 V i prądów do 24 A

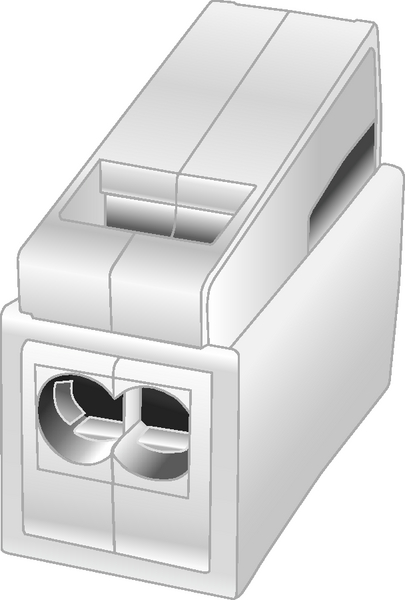

  • Jedno lub dwa wejścia na przewody drutowe po stronie instalacyjnej
  • Bardzo elastyczna budowa
  • Szybki montaż, pewne połączenie, obsługa bez użycia narzędzi
  • Przeznaczone szczególnie do prac podsufitowych oraz gdy dostęp do przewodów jest utrudniony

Normy i dopuszczenia

Zastosowanie

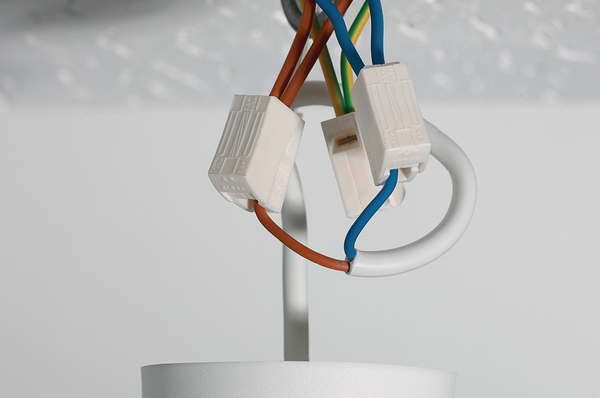

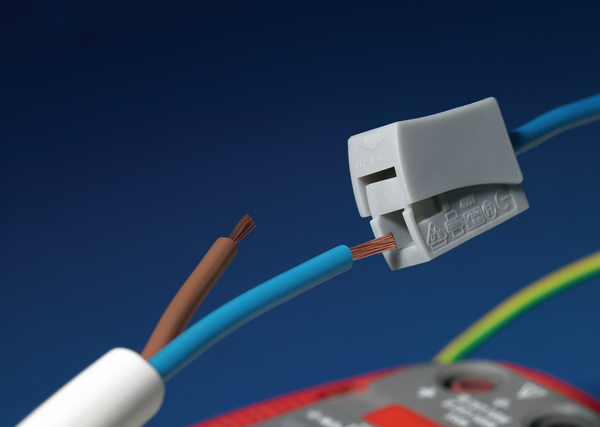

Typowym zastosowaniem są instalacje oświetleniowe, gdzie podtynkowe przewody drutowe muszą być połączone z przewodem elastycznym do oświetlenia. Wersja 2/1 umożliwia tworzenie pętli obwodów linii zasilających dla urządzeń dodatkowych.

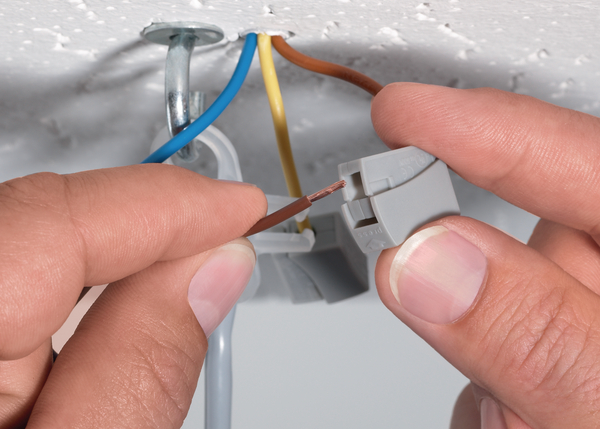

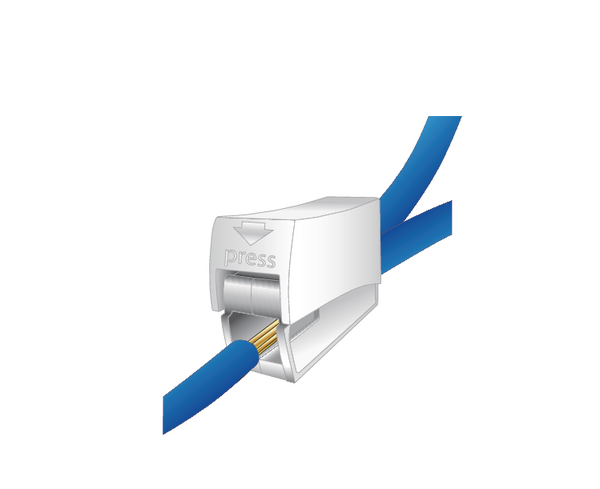

Przewód na wyjściu, po stronie oświetleniowej, można łatwo umieścić w złączu przez naciśnięcie w dowolnym momencie mechanizmu blokującego. Zwolnienie złącza następuje w taki sam sposób. Po stronie oświetleniowej może znajdować się dowolny przewód, co sprawia, że złączki HelaCon Lux są również przydatne do łączenia urządzeń wyposażonych w elastyczne przewody połączeniowe, np. urządzenia sterujące do rolet, wentylatorów i innych zespołów napędowych.

Złącza HelaCon Lux nadaje się do następujących sektorów przemysłu

GLOBAL PART DESCRIPTION HECL-2/1-PA66-WH
Grupa produktow Złącza do instalacji oświetleniowych
Ilość w pudełku
Ilość wejść 3
Kolor Biały (WH)
Krótki opis HelaCon Lux Steckklemme
Krótki opis produktu Złączki bezśrubowe służą do szybkiego, prostego i pewnego łączenia żył i rozdziału obwodów elektrycznych w instalacjach domowych. Są używane w typowym zakresie napięć do 450 V. Duża różnorodność pod względem ilości pól wejściowych pozwala na sporą elastyczność stosowania w zależności od ilości żył oraz dostępnej przestrzeni. Złączki dostosowane są do przewodów o średnicach od 0,5 do 2,5 mm2 i umożliwiają łączenie żył o różnych średnicach bez ryzyka luzowania się żył o mniejszych przekrojach. Różne standardy instalacji w różnych krajach powodują stosowanie różnych typów przewodów, średnic, kolorów, puszek łączeniowych i systemów montażu. Nie ma znaczenia jak różne są wymagania - złączki HelaCon oferują najlepsze rozwiązanie każdego zadania - na całym świecie.
Opakowanie 100szt.
Rodzina produktow Złącza HelaCon Lux

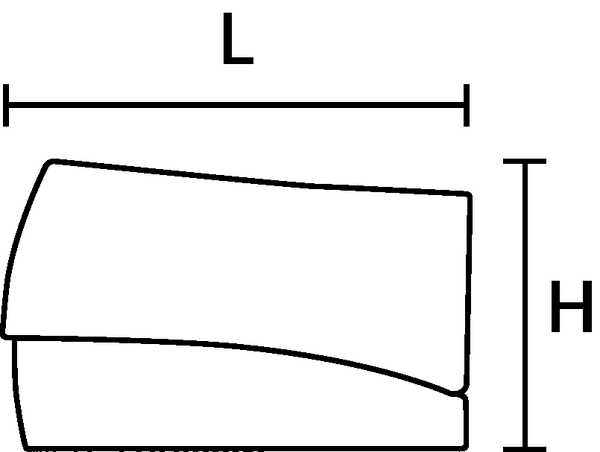

Długość (L) 20.8mm

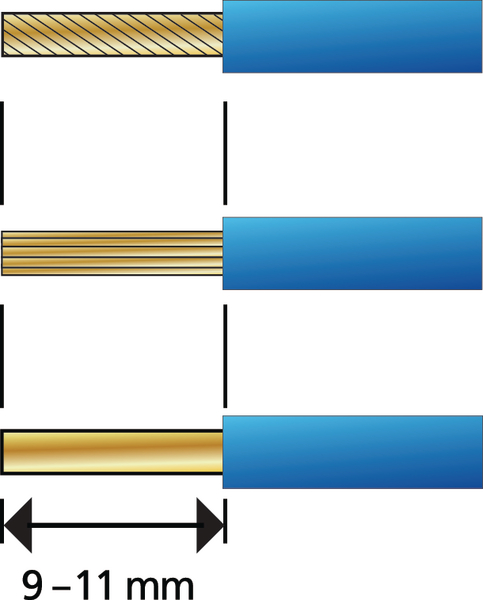

Długość odizolowania 11mm
I max. 24A
Max przekrój przewodu 2.5mm²
Min. przekrój przewodu (od strony instalacji) 0.5mm²
Min. przekrój przewodu (od strony oprawy) 0.75mm²
Przekrój przewodów (EN) 0,5 (0,75)–2,5 mm²
Przekrój znamionowy 2.5mm²

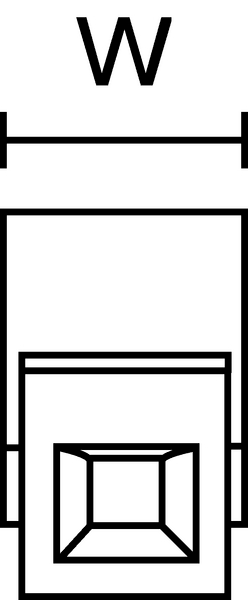

Szerokość (W) 9.5mm
U max. 450V
Wysokość (H) 15.8mm
Bezhalogenowy Tak
Certyfikaty/Dopuszczenia
Certyfikaty/Dopuszczenia CEBEC, cULus, DIN EN 60998-2-2:2005-03, EN 60998-2-2:1993, ENEC, FIMKO
Klasa palności UL94 V2
Materiał Poliamid 6.6 (PA66)
Materiał niebezpieczny Nie
Temperatura robocza w °C -5°C do +100°C
EAN / GTIN 4031026317113
Waga 0.225kg
ETIM 5.0 Key EC000447
