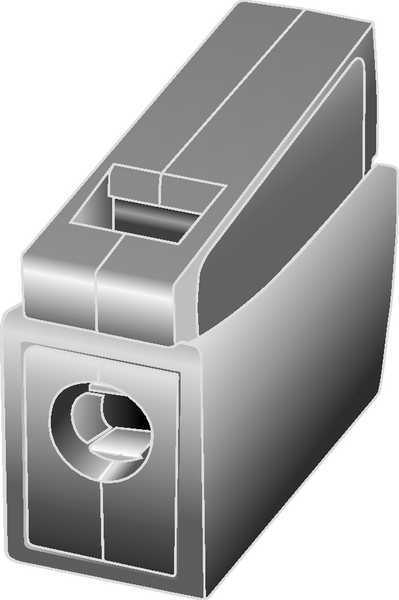

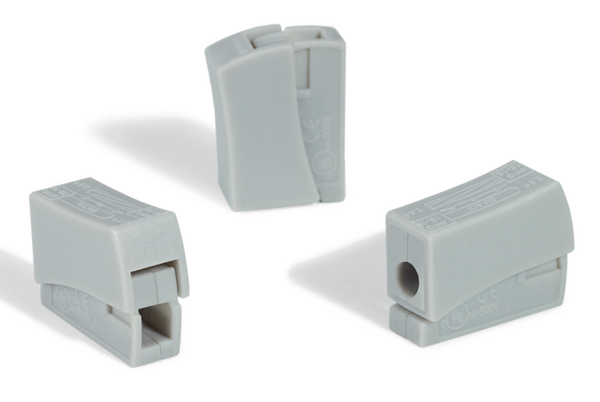

Złączka wtykowa, 2-wejściowa, do przewodów 0,5-2,5 mm², kolor szary
Nr art. 148-90022 | HECL-1/1-PA66-GY

Copied
  • Doskonałe do łączenia przewodów drutowych z przewodami elastycznymi
    Stanowią połączenie złączki bezśrubowej ze sprężynowym mechanizmem blokującym
    Do przewodów drutowych i elastycznych po stronie żródła światła od 0,5 do 2,5 mm²
    Do przewodów drutowych od 0,75 do 2,5 mm² po stronie instalacyjnej
    Stosowane w typowych obudowach dla napięć do 450 V i prądów do 24 A
    Jedno lub dwa wejścia na przewody drutowe po stronie instalacyjnej
    Bardzo elastyczna budowa
    Szybki montaż, pewne połączenie, obsługa bez użycia narzędzi
    Przeznaczone szczególnie do prac podsufitowych oraz gdy dostęp do przewodów jest utrudniony

Zastosowanie Typowym zastosowaniem są instalacje oświetleniowe, gdzie podtynkowe przewody drutowe muszą być połączone z przewodem elastycznym do oświetlenia. Wersja 2/1 umożliwia tworzenie pętli obwodów linii zasilających dla urządzeń dodatkowych.

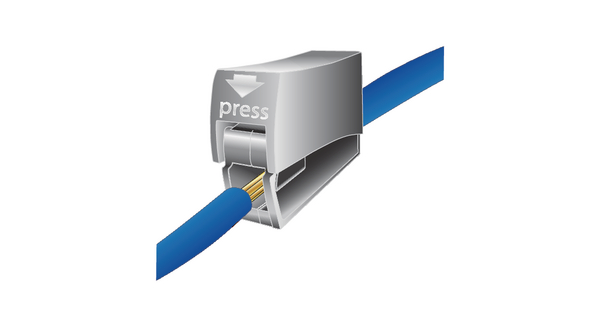

Przewód na wyjściu, po stronie oświetleniowej, można łatwo umieścić w złączu poprzez naciśnięcie w dowolnym momencie mechanizmu blokującego. Zwolnienie złącza następuje w taki sam sposób. Po stronie oświetleniowej może znajdować się dowolny przewód, co sprawia, że złącza HelaCon Lux są również przydatne do łączenia urządzeń wyposażonych w elastyczne przewody połączeniowe, np. urządzenia sterujące do rolet, wentylatory i inne zespoły napędowe.
GLOBAL PART DESCRIPTION HECL-1/1-PA66-GY
Grupa produktów Złącza do instalacji oświetleniowych
I max. 24A
Ilość w pudełku
Ilość w opak. 100szt.
Ilość wejść 2
Kolor Szary (GY)
Krótki opis Złączka wtykowa, 2-wejściowa, do przewodów 0,5-2,5 mm², kolor szary
Materiał Poliamid 6.6 (PA66)
Rodzina produktów HelaCon Lux
Typ HECL-1/1
U max. 450V
Waga 0.002kg
Wariant Złączka oświetleniowa jednoprzewodowa
Długość (L) 20.8mm
Długość odizolowania 11mm
Max przekrój przewodu 2.5mm²
Min. przekrój przewodu (od strony instalacji) 0.5mm²
Min. przekrój przewodu (od strony oprawy) 0.75mm²
Przekrój przewodów (EN) 0,5 (0,75) - 2,5mm²
Szerokość (W) 8.1mm
Wysokość (H) 15.8mm
Certyfikaty/Dopuszczenia
Certyfikaty/Dopuszczenia CEBEC, cULus, DIN EN 60998-2-2:2005-03, EN 60998-2-2:1993, ENEC, FIMKO
Klasa palności UL 94 V2
Materiał bezhalogenowy Tak
Materiał niebezpieczny Nie
Temperatura robocza w °C -5°C do +100°C
Zgodność z ROHS Tak
EAN / GTIN 4031026317106
Kraj pochodzenia CN
Numer klienta 85369010
Opakowanie 1 - Waga (kg) 0.2kg
ETIM 8.0 Key EC000446
ETIM 9.0 Key EC000446
