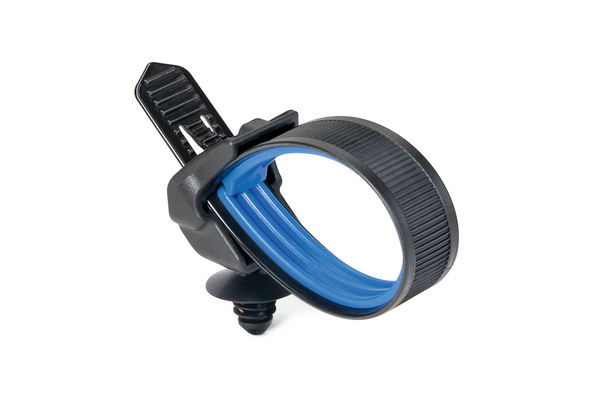

Dwuczęściowa opaska kablowa z mocowaniem choinkowym serii Soft Grip, do otworów okrągłych 6.3 - 7.0 mm
Nr art. 156-03268 | SGT100SFT6.7-PA66HS/TPE/PA66HIRHS-BK |

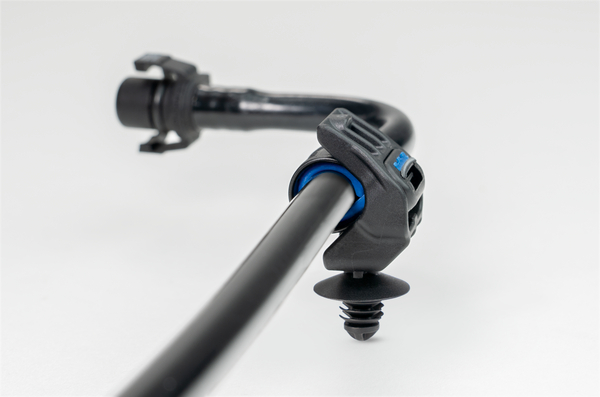

Opaska kablowa Soft Grip zmontowana z uchwytem Soft Grip do otworów (z mocowaniem kotwicowym) i rur, do systemów zarządzania płynami/chłodzenia w pojazdach.

Dzięki różnym rodzajom stopki (montowane w otworach, na bolec napawany, na śrubę) nadają się do różnych zastosowań w zależności od wymagań w zakresie mocowania
Zapewniają wysoką ochronę delikatnych wiązek przewodów i rurek układu hydraulicznego

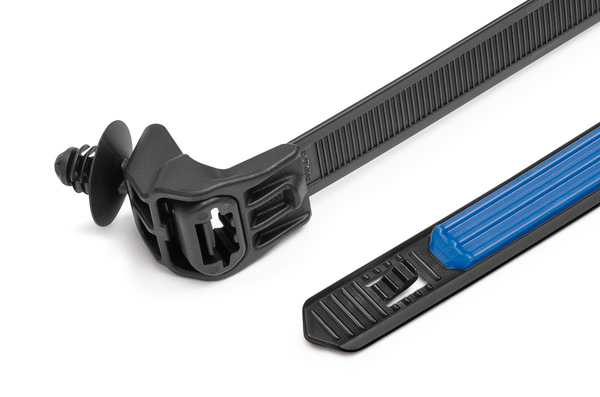

Miękka, wewnętrzna wkładka wykonana z TPE hamuje ruchy boczne wiązki, szczególnie na gładkich rurkach
Funkcja wstępnego blokowania utrzymuje opaskę na miejscu przed jej zaciągnięciem
Możliwość otwarcia za pomocą śrubokręta np. w celu konserwacji
Narzędzie do aplikacji EVO9 SG z regulowanym noskiem

Dodaj do listy obserwowanych

Prośba o ofertę

Pliki do pobrania

Więcej produktów z grupy:

Opaski dwuczęściowe do pewnego mocowania gładkich i delikatnych wiązek >

Ten produkt jest częścią:

Sample_Pack_Wire_Harness
SamplePack_Fluid_Routing_Management
SamplePackSOFTGRIP

Dane podstawowe

Zastosowanie	Uchwyty Soft Grip zostały zaprojektowane do stosowania z opaskami Soft Grip. Wszechstronne kombinacje zapewniają wiele elastycznych opcji mocowania dla systemów zarządzania płynami/chłodzenia w pojazdach. Seria Soft Grip jest unikalnym rozwiązaniem elementów wykonywanym częściowo na zamówienie i została zaprojektowana tak, aby zaoszczędzić czas, pieniądze i nakłady na rozwój. Części stopowe uchwytów mogą być dostosowane do indywidualnych wymagań Klienta. W przypadku konieczności przeprowadzenia konserwacji, opaskę można łatwo otworzyć za pomocą śrubokręta. W takiej sytuacji należy wymienić tylko opaskę, a nie cały element mocujący.
GLOBAL PART DESCRIPTION	SGT100SFT6.7-PA66HS/TPE/PA66HIRHS-BK
Grupa produktów	Opaski dwuczęściowe do pewnego mocowania gładkich i delikatnych wiązek

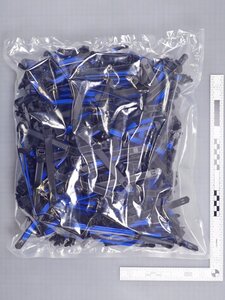

Ilość w	torebce
Ilość w opak.	250szt.
Kolor	Czarny (BK)
Krótki opis	Dwuczęściowa opaska kablowa z mocowaniem choinkowym serii Soft Grip, do otworów okrągłych 6.3 - 7.0 mm
Materiał	Poliamid 6.6 odporny na wyższą temperaturę (PA66HS), Elastomer termoplastyczny (TPE), Poliamid 6.6 odporny na udary mech. i wyższą temp. (PA66HIRHS)
Min. wytrzym. na rozciąg.	315N
Opis produktu	Zmontowane, dwuczęściowe opaski kablowe są prostą i wszechstronną metodą wiązania i mocowania kabli. Mocowanie choinkowe z łatwością wsuwa się we wstępnie wywiercone otwory w panelach lub w gwintowane otwory nieprzelotowe, zapewniając bardzo bezpieczne mocowanie. Talerzyk znajdujący się w górnej części mocowania choinkowego zakrywa otwór i minimalizuje wnikanie wody i brudu.
Pozycja pola opisowego	bez
Rodzaj mocowania	Mocowanie choinkowe
Rodzina produktów	Z mocowaniem choinkowym FT6
Typ	SGT100SFT6.7
USP produktu	softgrip
Waga	0.005832kg
Zamek opaski	zapadka plastikowa

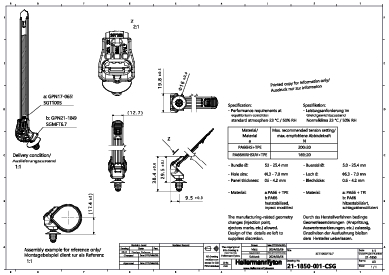

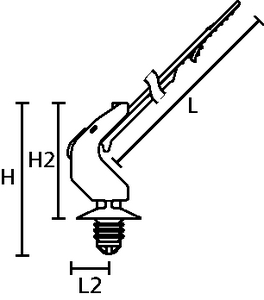

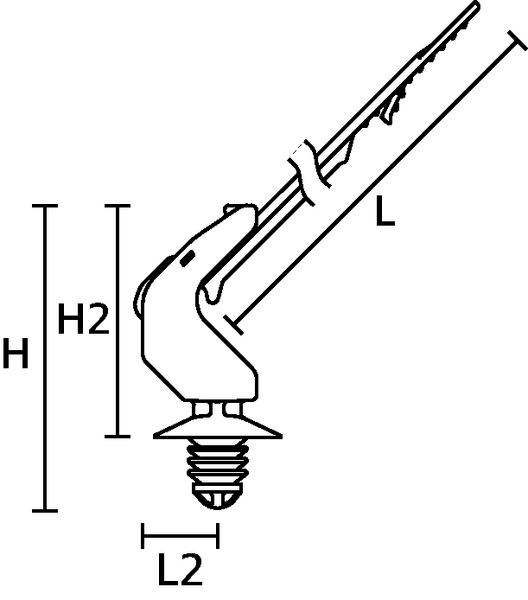

Wymiary


⌀ otworu moc. (FH)	6.3 - 7.0 mm
Długość (L)	140.0mm
Długość (L2)	9.5mm
Grubość (T)	2.85mm
Grubość blachy (syst. metryczny)	0.6 - 4.2 mm
Grubość blachy max.	0.6 - 4.2mm
Max. średnica wiązki (syst. metryczny)	5.0-25.4mm
Szerokość (W)	12.7mm
Szerokość główki opaski	16.0mm
Szerokość(W2)	19.8mm
Wiązka ⌀ max.	25.4mm
Wiązka ⌀ min.	5.0mm
Wysokośc główki opaski	7.5mm
Wysokość (H)	38.4mm
Wysokość (H2)	29.5mm
Średnica talerzyka	16.0mm
