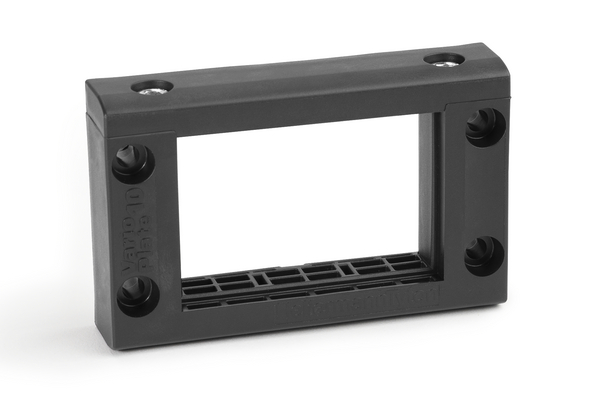

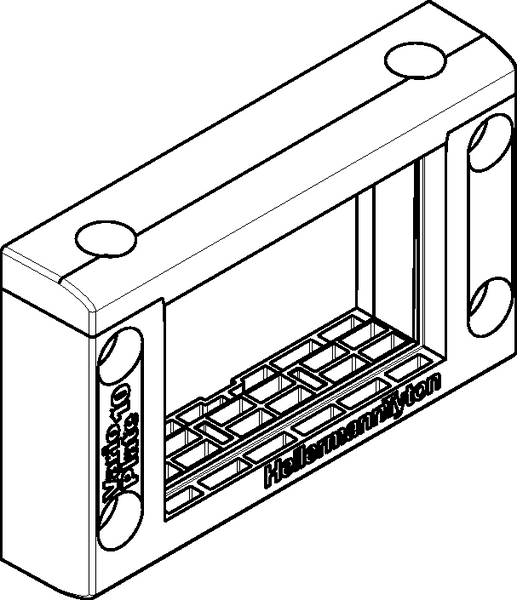

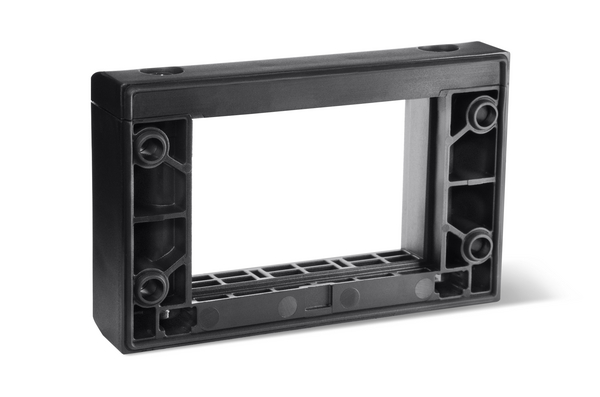

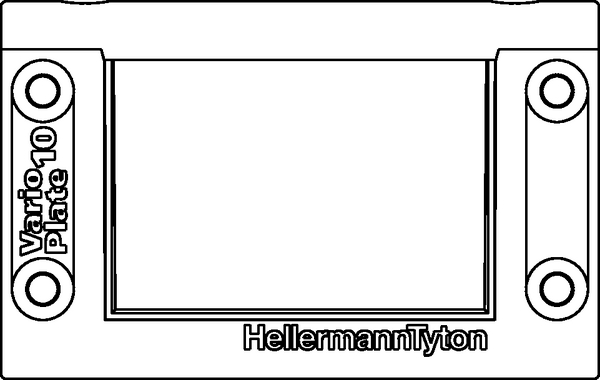

Ramka VarioPlate 10
Nr art. 440-00001 | VarioPlate-10_Frame-PA66GF25-BK Szczegóły

  • Konstrukcja pozwalająca zaoszczędzić czas i miejsce
  • Łatwy montaż; możliwość dokonania późniejszych zmian
  • Zintegrowana uszczelka ramki
  • Modułowe zastosowanie dla obu wielkości przepustów (S i L)
  • Redukcja naprężeń
  • Odpowiednie dla wszystkich powszechnie stosowanych, standardowych wymiarów wycięć
  • Kompensacja tolerancji średnicy kabla
  • Dla rozmiarów wycięć do 36 x 115 mm
  • IP 65 i IP 66
Pokaż więcej

Konfigurator
Zastosowanie System przepustów kablowych VarioPlate jest stosowany do instalacji wielu kabli o różnych średnicach, z lub bez prefabrykowanych wtyczek lub złączy i w ograniczonej przestrzeni. Jest dostępny w 4 różnych rozmiarach ramek, które odpowiadają wymiarom wycięć stosowanym w budowie szaf sterowniczych i w maszynach przemysłowych. Przepusty z 1, 2 lub 4 otworami, są dostępne dla kabli o średnicach od 3-16 mm (rozmiar S) i 16-33 mm (rozmiar L).
GLOBAL PART DESCRIPTION VarioPlate-10_Frame-PA66GF25-BK
Grupa produktow VarioPlate - system przepustów kablowych
Ilość w pudełku
Ilość w opak. 10szt.
Kolor Czarny (BK)
Krótki opis Ramka VarioPlate 10
Materiał Poliamid 6.6 wzmacniany włóknem szklanym (PA66GF25)
Przewód ∅ max. 33mm
Przewód ∅ min. 3mm
Rodzina produktow Ramki VarioPlate 10
Wariant Otwarte dwustronnie
Długość (L) 61mm
Głębokość (D) 61mm
Szerokość (W) 96.5mm
Waga 0.0713kg
Wysokość (H) 21.00mm
Bezhalogenowy Tak
Certyfikaty/Dopuszczenia
Certyfikaty/Dopuszczenia csa-C22.2 No. 94.1, csa-C22.2 No. 94.2, UL 50, UL 50E
Czas składowania bez limitu
Klasa palności UL 94 V0
Klasa szczelności IP IP66
Materiał niebezpieczny Nie
Numer pliku UL E526974
Samogasnący Tak
Temperatura robocza w °C -40°C do +140°C
EAN / GTIN 4031026686158
Kraj pochodzenia DE
Numer klienta 39269097
Opakowanie 1 - Waga (kg) 0.772kg
ETIM 8.0 Key EC000322
ETIM 9.0 Key EC000322
