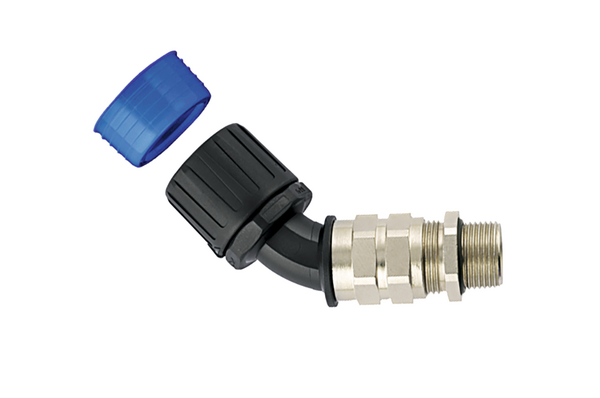

Złącze końc. do rur karbow. HelaGuard
Nr art. 166-24508 | HGL54-45CG-M50-PA66/NPB/TPE-BK Szczegóły

  • Zapewniają odciążenie
  • Uszczelniają kable w stopniu ochrony IP68 i IP69k
  • Wysoka wytrzymałość na zrywanie
  • Wysoka odporność na działanie rozpuszczalników i olejów
  • Nie zawierają halogenów, siarki i fosforu
Pokaż więcej

Zastosowanie Złącza kątowe 45° z dławnicą kablową i z uszczelką. Spełniają wymagania dla klas szczelności: IP66, IP67, IP68 i IP69k.
Funkcja odciążenia kabla Tak
GLOBAL PART DESCRIPTION HGL54-45CG-M50-PA66/NPB/TPE-BK
Grupa produktów Złącza do rur osłonowych z tworzywa sztucznego
Gwint mosiężny Tak
Gwint obrotowy Nie
Ilość w torebce
Ilość w opak. 2szt.
Kolor Czarny (BK)
Krótki opis Złącze końc. do rur karbow. HelaGuard
Materiał Poliamid 6.6 (PA66), Mosiądz niklowany (NPB), Elastomer termoplastyczny (TPE)
Przewód ∅ max. 35mm
Przewód ∅ min. 27mm
Rodzaj połączenia Zatrzaskowe
Rodzina produktów HGL-45CG, kątowe 45° z dławnicą kablową i z uszczelką, IP68
Typ HGL54-45CG-M50
Typ gwintu metryczny
Wariant Złącze kątowe 45°

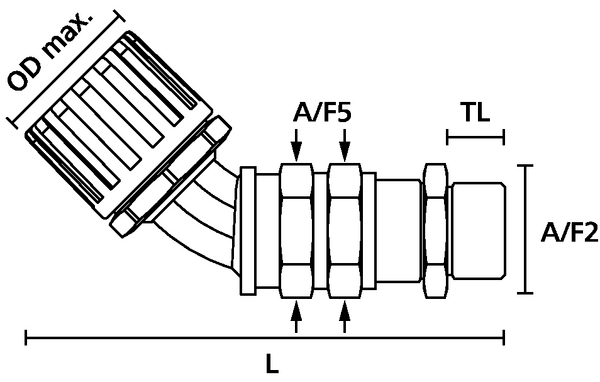

A/F Gwint (A/F2) 54mm
Długość (L) 164mm
Długość gwintu (TL) 15mm
Kąt 45
Maksymalna średnica zew. (OD max.) 76mm
Minimalna średnica wew. (B) 35mm
NW ∅ 48mm
Obudowa dławnicy (A/F5) 56mm
Rozmiar gwintu M50
Waga 0.5095kg
Wysokość (H) 76mm
Średnica nominalna 54mm
Średnica nominalna (imp.) 2.13"
Certyfikaty/Dopuszczenia
Certyfikaty/Dopuszczenia UL-Recognized
Klasa palności UL 94 V2
Klasa szczelności IP IP69k (w połączeniu z osprzętem HGL), IP66, IP68, IP67
Materiał bezhalogenowy Tak
Materiał niebezpieczny Nie
Temperatura robocza w °C -50°C do +135°C
Zgodność z ROHS Tak
EAN / GTIN 4031026408040
Kraj pochodzenia GB
Numer klienta 74122000
Opakowanie 1 - Waga (kg) 1.019001kg
ETIM 8.0 Key EC001176
ETIM 9.0 Key EC001176
