Opaska mocująca 150x4,6
Nr art. 156-00016 | T50SOSEC20-PA66HS/PA66HIRHS-BK |

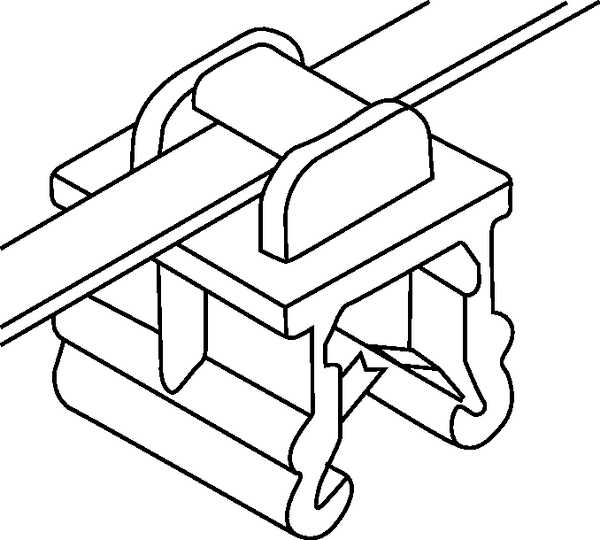

Edge Clip łatwo mocuje się do plastikowych i metalowych blach bez konieczności wykonywania otworu montażowego

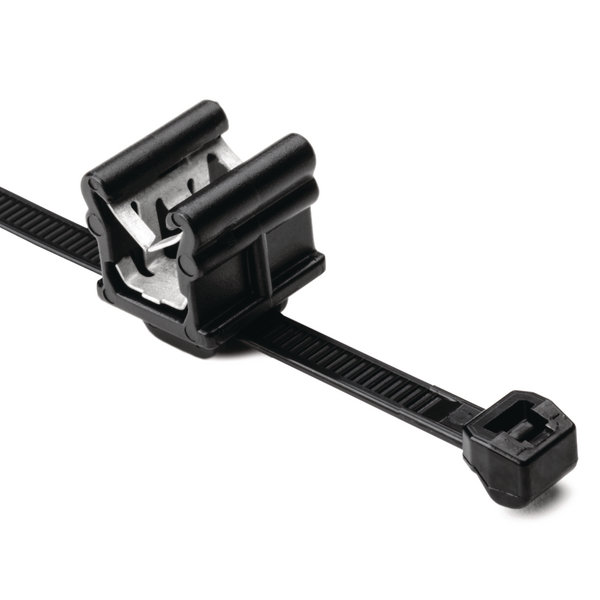

Wstępnie zmontowane opaski dwuczęściowe z elementem mocującym EdgeClip do krawędzi 3-6 mm, prowadzenie górne.

Wstępnie zmontowane opaski dwuczęściowe z elementem mocującym EdgeClip
Główkę opaski można przesuwać po zapięciu wiązki
Przeznaczone do wiązek o min. średnicy 1 mm
Do krawędzi o grubości 3.0-6.0 mm

Dodaj do listy obserwowanych

Prośba o ofertę

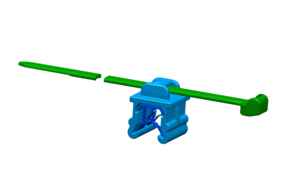

Pliki do pobrania CAD-Download

Więcej produktów z grupy:

Opaski dwuczęściowe z mocowaniem do krawędzi, 3,0–6,0 mm >

Dane podstawowe

Zastosowanie	Opaski kablowe z uchwytami EdgeClip doskonale sprawdzają się w miejscach, gdzie nie można wiercić otworów i wszędzie tam, gdzie ze względu na wysoką temperaturę nie można stosować elementów przyklejanych. Powszechnie stosuje się je do wiązania i mocowania kabli, rur i węży w przemyśle samochodowym i elektrotechnicznym, przy konfekcji wiązek przewodów, a także przy prefabrykacji rozdzielnic.
GLOBAL PART DESCRIPTION	T50SOSEC20-PA66HS/PA66HIRHS-BK
Grupa produktów	Opaski dwuczęściowe z mocowaniem do krawędzi, 3,0–6,0 mm
Ilość w	torebce

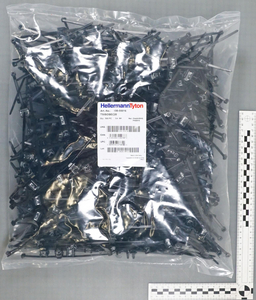

Ilość w opak.	500szt.
Kolor	Czarny (BK)
Krótki opis	Opaska mocująca 150x4,6
Materiał	Poliamid 6.6 odporny na wyższą temperaturę (PA66HS), Poliamid 6.6 odporny na udary mech. i wyższą temp. (PA66HIRHS)
Materiał elementu stopowego	Poliamid 6.6 odporny na udary mech. i wyższą temp. (PA66HIRHS)
Min. wytrzym. na rozciąg.	225N
Odporność na UV	Nie

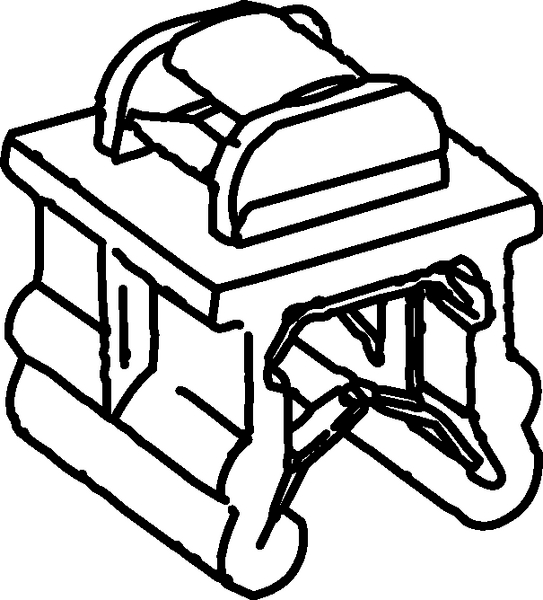

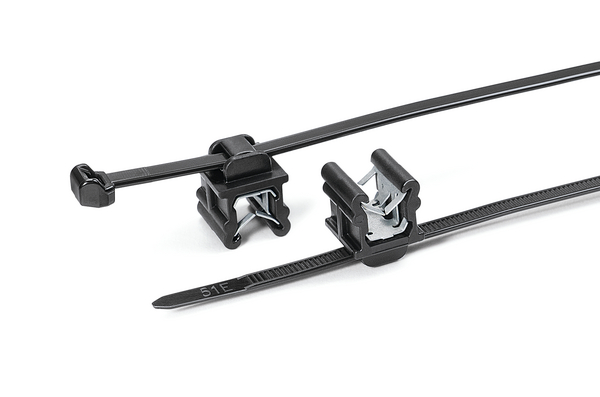

Opis produktu	Uchwyty są dostępne do opasek kablowych wewnętrznie i zewnętrznie ząbkowanych. Montuje się je poprzez wciśnięcie na krawędź o szerokości od 3.0 do 6.0 mm. Zintegrowany metalowy zacisk zapewnia wysoką odporność na zrywanie. Dostępne są różne wersje uchwytów EdgeClip. Niektóre wersje uchwytów umożliwiają mocowanie kabli równolegle do podłoża, natomiast inne pod kątem 90 stopni. Uchwyt wystarczy wcisnąć ręcznie na krawędź. Zintegrowany metalowy zacisk zapewnia solidność mocowania. Wiercenie otworów montażowych nie jest już konieczne. W parze z rewelacyjnymi opaskami zewnętrznie ząbkowanymi (OS) linia uchwytów EdgeClip jest wyśmienitym rozwiązaniem w zakresie mocowania przewodów.
Otwieralny zamek	Nie
Pozycja pola opisowego	bez
Rodzaj mocowania	EdgeClip
Rodzina produktów	Seria EdgeClip, 3.0-6.0 mm, prowadzenie górne
Typ	T50SOSEC20
USP produktu	oszczędzające miejsce
Waga	0.003112kg
Wariant	Zewnętrznie ząbkowane
opaski	Poliamid 6.6 odporny na wyższą temperaturę (PA66HS)

Wymiary

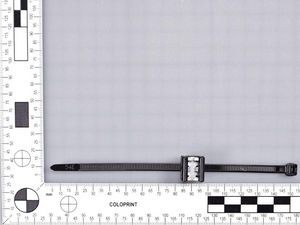

Długość (L)	150.0mm
Długość (L2)	14.8mm
Grubość (T)	1.3mm
Grubość blachy (syst. metryczny)	3 - 6 mm
Grubość blachy max.	3.0 - 6.0mm
Max. średnica wiązki (syst. metryczny)	1.0-35.0mm
Szerokość (W)	4.6mm
Szerokość(W2)	14.0mm
Wiązka ⌀ max.	35.0mm
Wiązka ⌀ min.	1.0mm
Wysokość (H)	1.3mm
Wysokość (H2)	17.8mm

Pliki do pobrania

Aprobaty i Specyfikacje

Certyfikat CE	Nie
Certyfikat CSA	Nie
Certyfikaty/Dopuszczenia
Klasa palności	UL 94 HB
Materiał niebezpieczny	Nie
Temperatura pracy elementu mocującego (°C)	-40°C do +105°C
Temperatura robocza w °C	-40°C do +105°C
UL Listed	Nie
UL Recognized US Only	Nie
Ul Listed US Only	Nie
Uznany przez UL	Nie
Zgodność z ROHS	Tak
