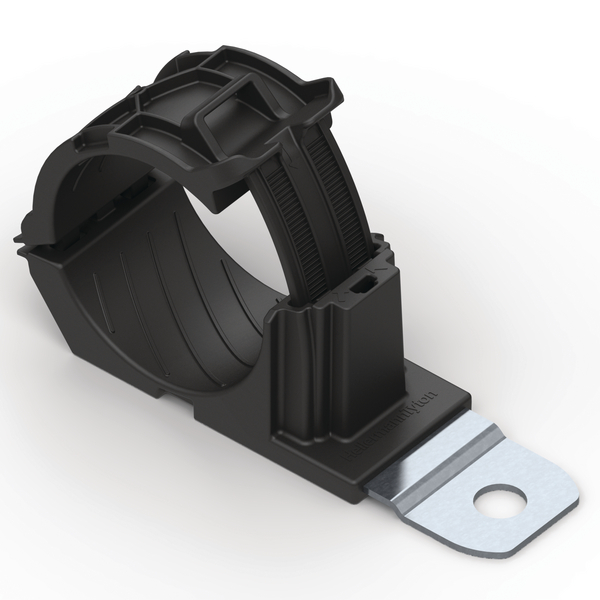

Element mocujący 181.5x34.9 mm, średnica wiązki: 36.0-51.0 mm, M8, Czarny
Nr art. 151-01499 | RCD180SM8-PA66HIRHSUV/ST/ZN-BK Szczegóły

  • Przeznaczone do wiązek o średnicy od 35,1 mm do 51,0 mm
  • Jednoelementowe zamknięcie zapadkowe umożliwia prostą instalację przy montażu wstępnym lub końcowym
  • Szeroki zakres średnic i wiele możliwości konfiguracji pozwalają na ograniczenie ilości używanych części
  • Uchwyt obejmy prowadzi i centruje wiązkę, co uniemożliwia zgniecenie przewodów
  • Możliwość wielokrotnego otwarcia bez konieczności demontażu ułatwia prace serwisowe i szybką regulację
  • PA66 modyfikowany udarowo, stabilizowany cieplnie i odporny na działanie promieniowania UV, umożliwia długotrwałe stosowanie obejmy wewnatrz jak i na zewnątrz
  • Zintegrowana stalowa płytka montażowa pozwala na montaż z wysokim momentem obrotowym i jest odporna na działanie środków chemicznych i mgły solnej
Pokaż więcej

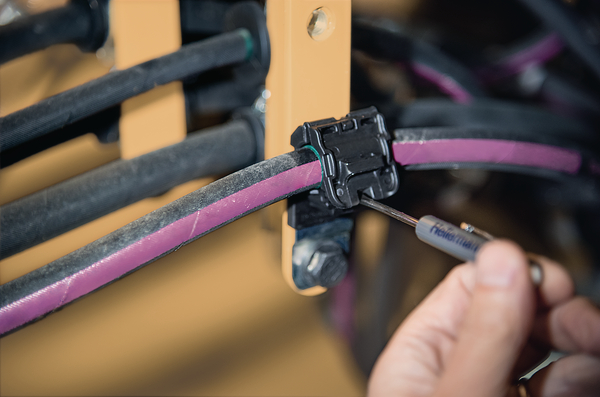

Zastosowanie Obejmy zaciskowe Ratchet P-Clamp umożliwiają dużą elastyczność przy prowadzeniu i mocowaniu kabli, rur i przewodów. Dzięki wytrzymałej konstrukcji i odpowiednio dobranym materiałom idealnie sprawdzają się w zastosowaniach ciężkich wewnątrz budynków oraz na zewnątrz. Jednoczęściowe obejmy mocujące można zapiąć ręcznie do wybranej średnicy i otworzyć za pomocą płaskiego śrubokręta, w celu wyjęcia wiązki, bez powodowania uszkodzeń. W ten sposób obejmy mogą być ponownie używane lub serwisowane bez konieczności demontażu z powierzchni montażowej.
GLOBAL PART DESCRIPTION RCD180SM8-PA66HIRHSUV/ST/ZN-BK
Grupa produktow Obejmy zaciskowe Ratchet P Clamp
Ilość w kartonie
Ilość w opak. 160szt.
Kolor Czarny (BK)
Krótki opis Element mocujący 181.5x34.9 mm, średnica wiązki: 36.0-51.0 mm, M8, Czarny
Materiał Poliamid 6.6 odporny na UV, udary mech. i wyższą temp. (PA66HIRHSUV), Stal (ST), Ocynkowany (ZN)
Rodzaj mocowania Mocowanie śrubowe
Rodzina produktow Do wiązek o średnicy od 36,0 mm to 51,0 mm, Seria D
Typ śruby montażowej M8
USP produktu absorbujące drgania, wielokrotnego użytku, usuwalne, umożliwia prowadzenie wielu tras kablowych
Wariant Krótkie
Długość (L) 181.5mm
Długość (L2) 115.5mm
Kąt 180°
Min. wytrzym. na rozciąg. 445N
Odległość od otworu (F) 70.0mm
Odległość pomiędzy otworami mocującymi (imp.) 2.76"
Rozmiar bolca M8
Szerokość (W) 34.9mm
Szerokość opaski max. (G) 13.2mm
Szerokość opaski max. (imp) 0.52"
Szerokość(W2) 30.0mm
Waga 0.041773kg
Wiązka ∅ max. 51.0mm
Wiązka ∅ min. 36.0mm
Ø otworu moc. (FH) 8.31 mm
Średnica opasania (syst. metryczny) 36.0-51.0mm
Bezhalogenowy Tak
Certyfikat CSA Nie
Certyfikaty/Dopuszczenia
Klasa palności UL 94 HB
Klasyfikacja do stosowania w przewodach powietrznych AH-2
Materiał główki Stal (ST)
Materiał niebezpieczny Nie
Numer pliku UL E64139
Odporność na UV Tak
Temperatura robocza w °C -40°C do +105°C
Ul Listed US Only Tak
UL Recognized US Only Nie
EAN / GTIN 4031026543345
Kraj pochodzenia US
Numer klienta 39269097
ETIM 8.0 Key EC000127
ETIM 9.0 Key EC000127
Kod UNSPSC 39121702
