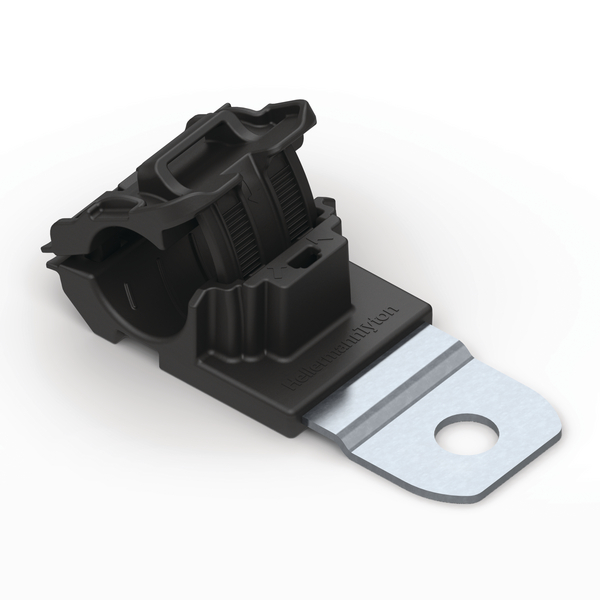

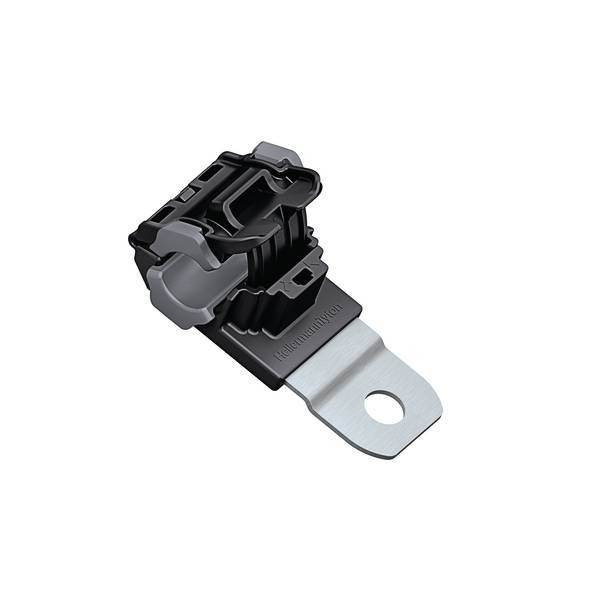

Element mocujący 116.2x34.9 mm, średnica wiązki: 12.7-19.5 mm, M8, Czarny
Nr art. 151-01440 | RCB180SM8-PA66HIRHSUV/ST/ZN-BK Szczegóły

  • Przeznaczone do wiązek o średnicy od 13.2 mm do 19.5 mm
  • Jednoelementowe zamknięcie zapadkowe umożliwia prostą instalację przy montażu wstępnym lub końcowym

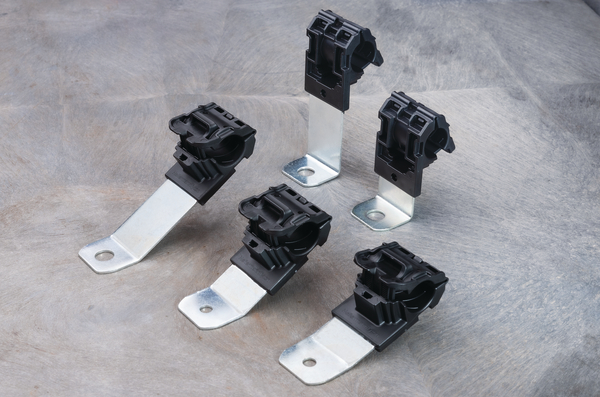

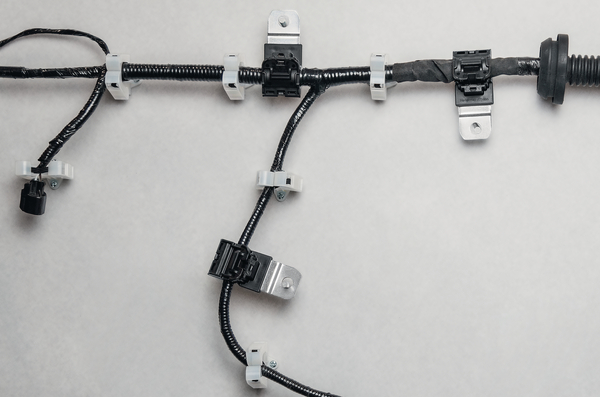

  • Szeroki zakres średnic i wiele możliwości konfiguracji pozwalają na ograniczenie ilości używanych części
  • Uchwyt obejmy prowadzi i centruje wiązkę, co uniemożliwia zgniecenie przewodów

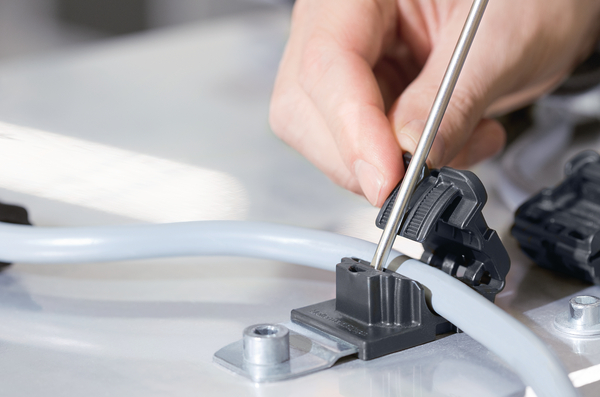

  • Możliwość wielokrotnego otwarcia bez konieczności demontażu ułatwia prace serwisowe i szybką regulację
  • PA66 modyfikowany udarowo, stabilizowany cieplnie i odporny na działanie promieniowania UV, umożliwia długotrwałe stosowanie obejmy wewnatrz jak i na zewnątrz
  • Zintegrowana stalowa płytka montażowa pozwala na montaż z wysokim momentem obrotowym i jest odporna na działanie środków chemicznych i mgły solnej
Pokaż więcej

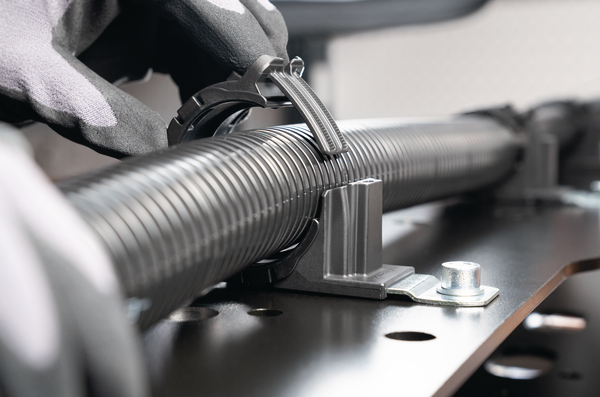

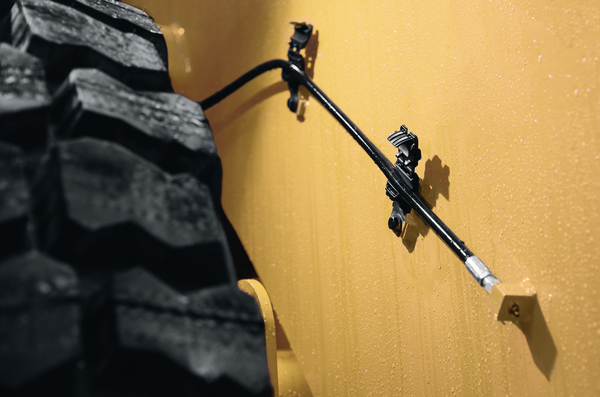

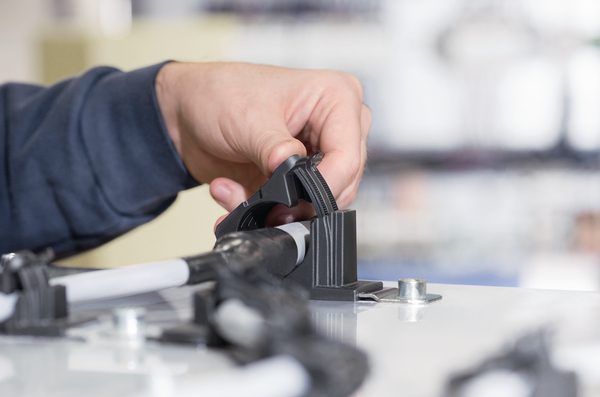

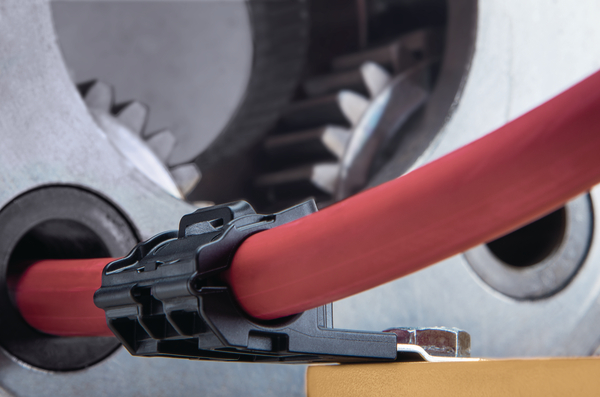

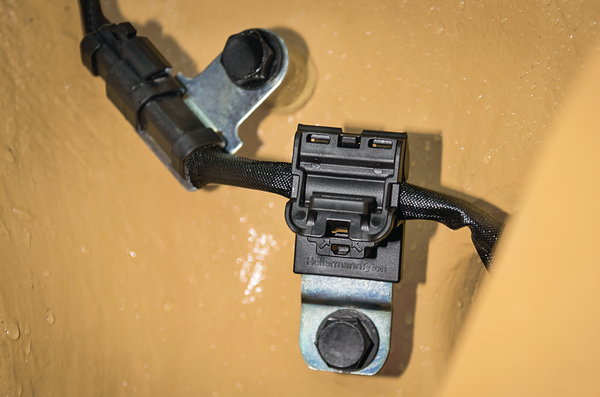

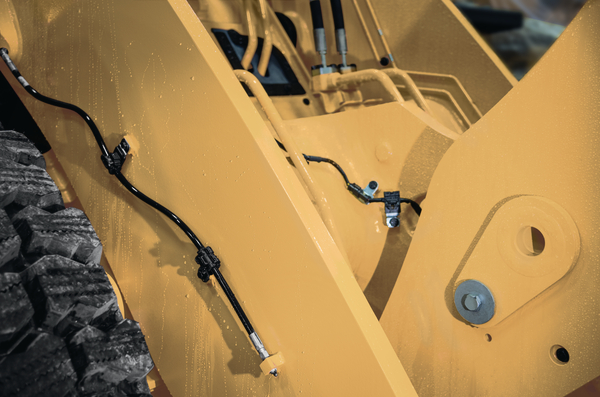

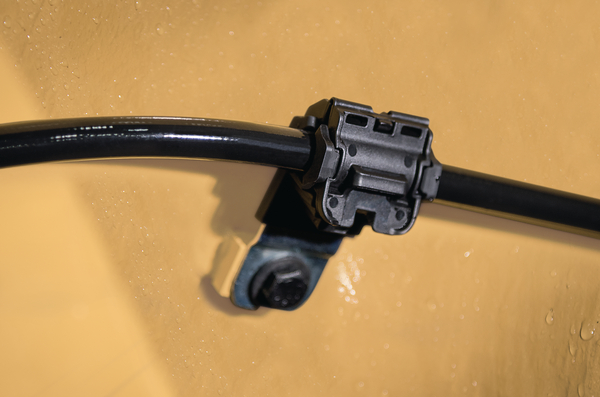

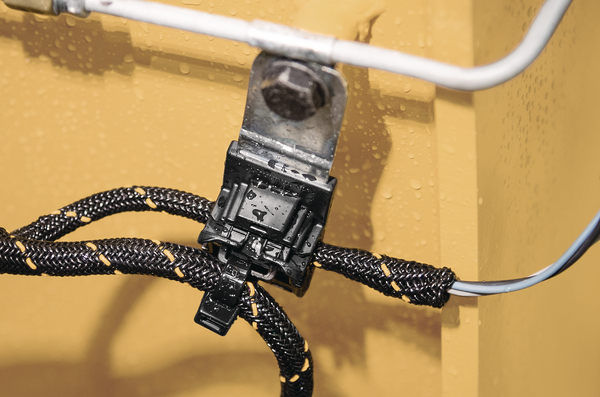

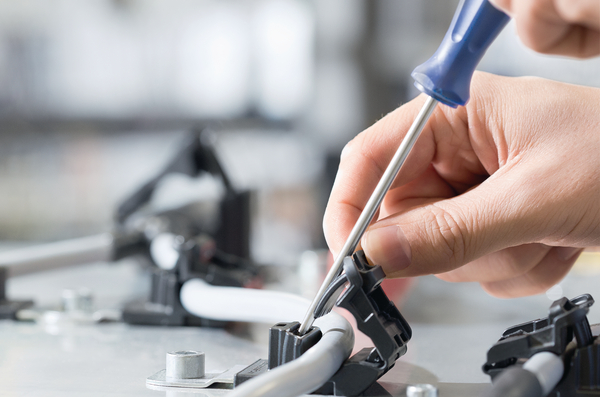

Zastosowanie Obejmy zaciskowe Ratchet P-Clamp umożliwiają dużą elastyczność przy prowadzeniu i mocowaniu kabli, rur i przewodów. Dzięki wytrzymałej konstrukcji i odpowiednio dobranym materiałom idealnie sprawdzają się w zastosowaniach ciężkich wewnątrz budynków oraz na zewnątrz. Jednoczęściowe obejmy mocujące można zapiąć ręcznie do wybranej średnicy i otworzyć za pomocą płaskiego śrubokręta, w celu wyjęcia wiązki, bez powodowania uszkodzeń. W ten sposób obejmy mogą być ponownie używane lub serwisowane bez konieczności demontażu z powierzchni montażowej.
GLOBAL PART DESCRIPTION RCB180SM8-PA66HIRHSUV/ST/ZN-BK
Grupa produktów Obejmy zaciskowe Ratchet P-Clamp
Ilość w pudełku
Ilość w opak. 280szt.
Kolor Czarny (BK)
Krótki opis Element mocujący 116.2x34.9 mm, średnica wiązki: 12.7-19.5 mm, M8, Czarny
Materiał Poliamid 6.6 odporny na UV, udary mech. i wyższą temp. (PA66HIRHSUV), Stal (ST), Ocynkowany (ZN)
Rodzaj mocowania Mocowanie śrubowe
Rodzina produktów Do wiązek o średnicy od 12.7 mm do 19.5 mm, Seria B
Typ RCB180SM8
Typ śruby montażowej M8
USP produktu absorbujące drgania, usuwalne, otwieralne, umożliwia prowadzenie wielu tras kablowych
Wariant Krótkie
Długość (L) 116.2mm

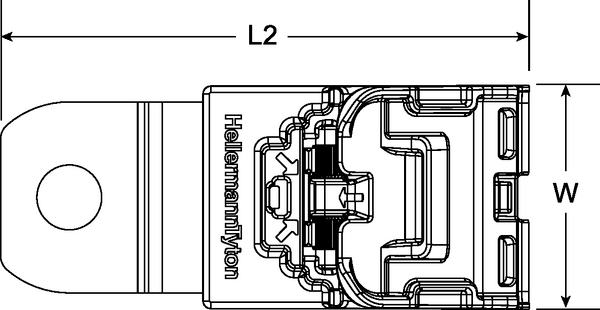

Długość (L2) 83.1mm
Kąt 180
Max. średnica wiązki (syst. metryczny) 12.7-19.5mm
Min. wytrzym. na rozciąg. 445N

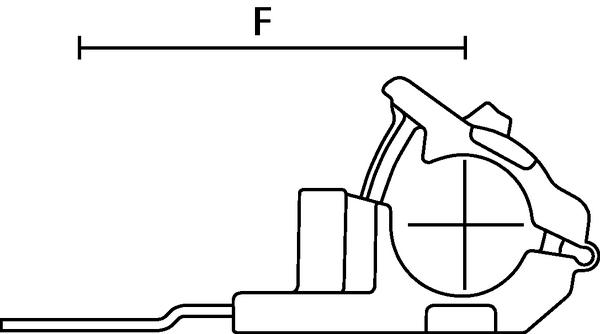

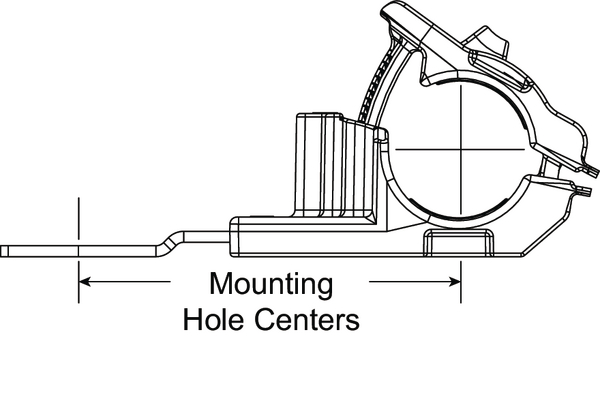

Odległość od otworu (F) 52.8mm
Odległość pomiędzy otworami mocującymi (imp.) 2.08"
Rozmiar bolca M8
Szerokość (W) 34.9mm
Szerokość opaski max. (G) 13.2mm
Szerokość opaski max. (imp) 0.52"
Szerokość(W2) 30.0mm
Waga 0.027049kg
Wiązka ∅ max. 19.5mm
Wiązka ∅ min. 12.7mm
Ø otworu moc. (FH) 8.31 mm
Certyfikat CE Nie
Certyfikat CSA Nie
Certyfikaty/Dopuszczenia
Klasa palności UL 94 HB
Klasyfikacja do stosowania w przewodach powietrznych AH-2
Materiał bezhalogenowy Tak
Materiał główki Stal (ST)
Materiał niebezpieczny Nie
Numer pliku UL E64139
Odporność na UV Tak
Temperatura robocza w °C -40°C do +105°C
UL Listed Tak
UL Recognized US Only Nie
Ul Listed US Only Tak
Uznany przez UL Nie
Zgodność z ROHS Tak
EAN / GTIN 4031026539645
Kraj pochodzenia US
Numer klienta 39269097
ETIM 8.0 Key EC000127
ETIM 9.0 Key EC000127
Kod UNSPSC 39121702
