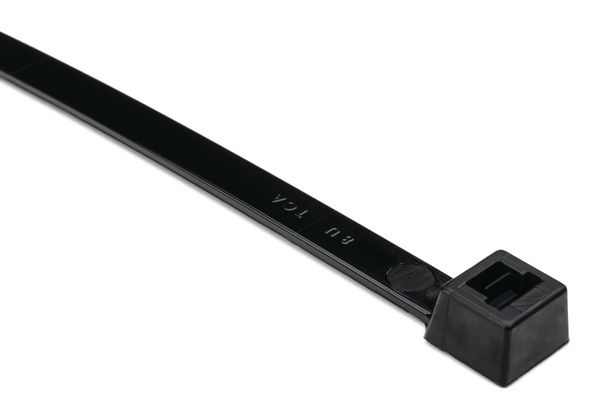

Opaski kablowe i elementy mocujące do twoich zastosowań!

Opaski kablowe oraz elementy mocujące firmy HellermannTyton to rozsądny wybór.

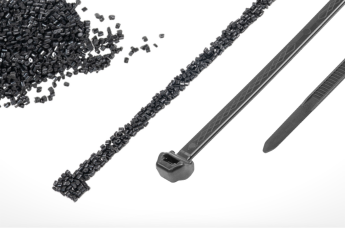

Opaski PEEK do zastosowań wysokotemperaturowychZe względu na najróżniejsze obszary zastosowania współczesne opaski kablowe i elementy mocujące muszą spełniać najróżnorodniejsze wymogi – od zwykłego wiązania przewodów przez opaski kablowe po absolutnie specjalistyczne zastosowanie opasek kablowych w ekstremalnych warunkach. Jako jeden z wiodących producentów opasek kablowych i elementów mocujących firma HellermannTyton wyznacza standardy produkcji opasek kablowych ząbkowanych wewnętrznie lub zewnętrznie, rozpinanych wielokrotnego użytku oraz bezząbkowych. Paletę uzupełniają opaski kablowe do mocowania bezpośredniego, opaski kablowe ze stali nierdzewnej i kwasoodpornej oraz opaski kablowe ze zintegrowanymi elementami mocującymi (zwane także opaskami mocującymi).

Firma HellermannTyton oferuje rozwiązania systemowe w postaci wysokiej jakości opasek kablowych i elementów mocujących, które sprostają każdemu wyzwaniu. Spełniamy nie tylko wymogi stawiane współczesnym opaskom kablowym oraz systemom opasek kablowych. Firma HellermannTyton swoimi elementami mocującymi wciąż na nowo wytycza granice możliwości technicznych. We współpracy z klientami powstają nowe rozwiązania stosowane w produkcji opasek kablowych oraz nowe elementy mocujące, która wytrzymają nawet najbardziej ekstremalne i nietypowe warunki atmosferyczne.

Opaski kablowe i elementy mocujące firmy HellermannTyton spełniają najwyższe standardy jakościowe i wyznaczają kierunek rozwoju w zakresie odporności materiałów. Różnorodność kolorów i rozmiarów opasek kablowych oraz elementów mocujących pozwala klientom odpowiednio dobrać opaskę kablową do danego zadania.

Najnowszym przykładem innowacyjnych rozwiązań systemowych opasek kablowych firmy HellermannTyton jest jedyny w swoim rodzaju system opasek kablowych serii Q z otwartą główką opaski kablowej, który doskonale nadaje się do montażu opasek kablowych w obszarach o ograniczonej widoczności.

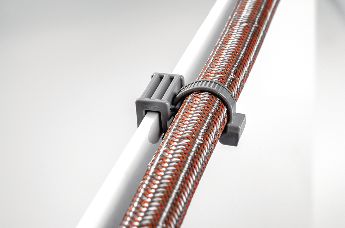

Opaski kablowe z mocowaniem do krawędzi EdgeClip obrotowePonadto metalowe zamki kulkowe (Metal-Ball-Locks) do opasek kablowych ze stali nierdzewnej zapewniają wyjątkową wytrzymałość opasek kablowych. Ofertę opasek kablowych uzupełniają opaski kablowe z pigmentem metalowym, wykrywalne magnetycznie do przemysłu spożywczego lub opaski kablowe z podwójną główką do prowadzenia równoległego przewodów i kabli w przemyśle samochodowym. Wyjątkowo miękkie opaski kablowe z zamkiem rzepowym chronią izolację wiązanych przewodów. Ponadto oferujemy opaski kablowe do dużych obciążeń, opaski kablowe obracane o 360°, opaski kablowe bezząbkowe z zamkiem kołkowym z włókna szklanego i wszystkie te elementy mocujące, które są potrzebne użytkownikom w najróżniejszych branżach na świecie do mocowania opasek kablowych, jak też bezpośrednio samych kabli i przewodów.

W przypadku wszystkich opasek kablowych i elementów mocujących marki HellermannTyton na pierwszym miejscu zawsze jest jakość i bezpieczeństwo. Czy to będą opaski kablowe ząbkowane wewnętrznie lub zewnętrznie, czy opaski kablowe poddawane działaniu temperatury od -40°C do +240°C, czy też opaski kablowe przeznaczone do mocowania i wiązania w układach poddanych wibracji, ze stali nierdzewnej i stali kwasoodpornej, czy opaski kablowe z tworzywa sztucznego – dla wszystkich obowiązują najwyższe międzynarodowe standardy kontroli, które są określane oraz monitorowane przez międzynarodowe jednostki certyfikujące opaski kablowe i elementy mocujące.

Dzięki tak doskonałej kontroli jakości, opaski kablowe i elementy mocujące firmy HellermannTyton wytrzymają więcej niż obiecują inni – w dodatku w każdej sytuacji.

Opaski kablowe i elementy mocujące dostosowane do twoich zastosowań!



Opaski kablowe i elementy mocujace IconOpaska kablowa – elastyczna obejma z tworzywa sztucznego z mechanizmem zębatkowo-zapadkowym stosowana głównie do spinania wiązek kabli elektrycznych.

Opaski kablowe i elementy mocujące są stosowane w różnych branżach: w instalacjach elektrycznych, w przemyśle samochodowym, w budownictwie, w przemyśle opakowaniowym albo w warunkach ekstremalnych jak w przemyśle wydobywczym lub w sytuacjach w których funkcja montażu wstępnego jest potrzebna.

HellermannTyton jest globalnym producentem, który oferuje wysoko wydajne rozwiązania w zakresie wiązania, mocowania, łączenia, prowadzenia, ochrony oraz identyfikacji, przeznaczone do stosowania w różnych branżach. Dla naszych klientów opracowujemy rozwiązania rynkowe, które w unikalny sposób wypełniają przemysłowe potrzeby - rozwiązują wymagania instalacyjne, obniżają koszty pracy i koszty materiałowe oraz wpływają na podwyższenie jakości produktu końcowego - nie ma znaczenia w jakiej branży:

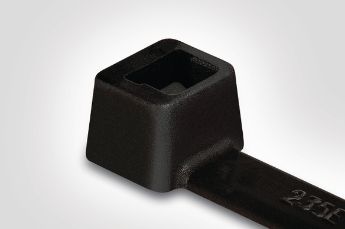

Opaski kablowe zabkowane wewnetrznie IconOpaski kablowe ząbkowane wewnętrznie

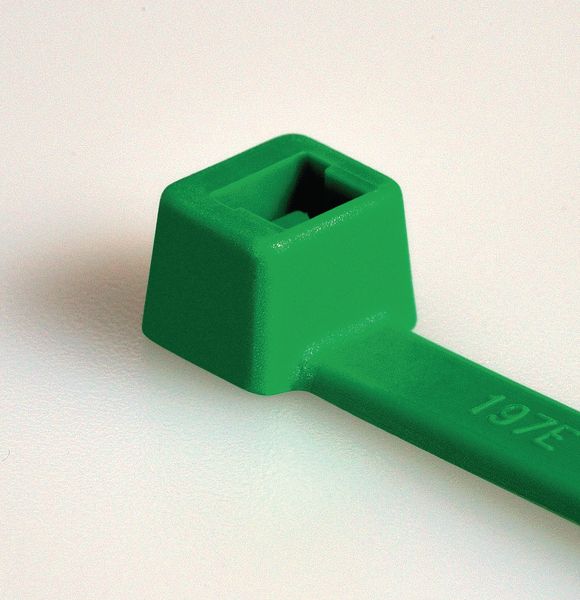

Opaski kablowe z tworzywa sztucznego są przeznaczone do wiązania i mocowania przewodów, kabli, rur i węży. Te opaski kablowe są dostępne w różnych wykonaniach, długościach, kolorach i z różnych materiałów.

Opaski kablowe zabkowane zewnetrznie IconOpaski kablowe ząbkowane zewnętrznie

Opaski kablowe zabkowane zewnetrznie sa przeznaczone szczególnie do wiazania i mocowania przewodów i kabli o delikatnej izolacji lub powloce. Gladka, wewnetrzna powierzchnia opaski kablowej zabezpiecza izolacje przewodów przed uszkodzeniem. Te opaski kablowe sa dostepne w róznych wykonaniach, dlugosciach, kolorach i z róznych materialów.

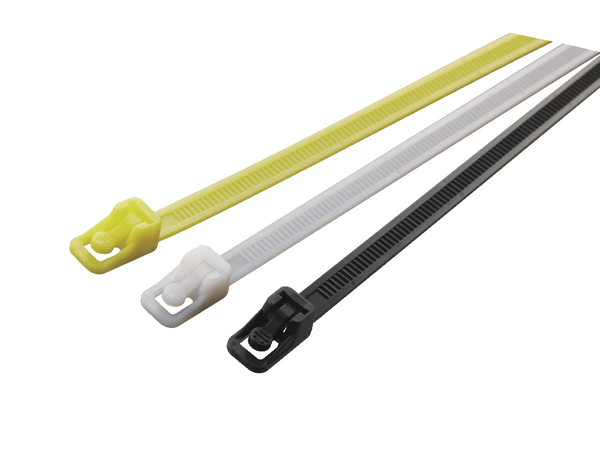

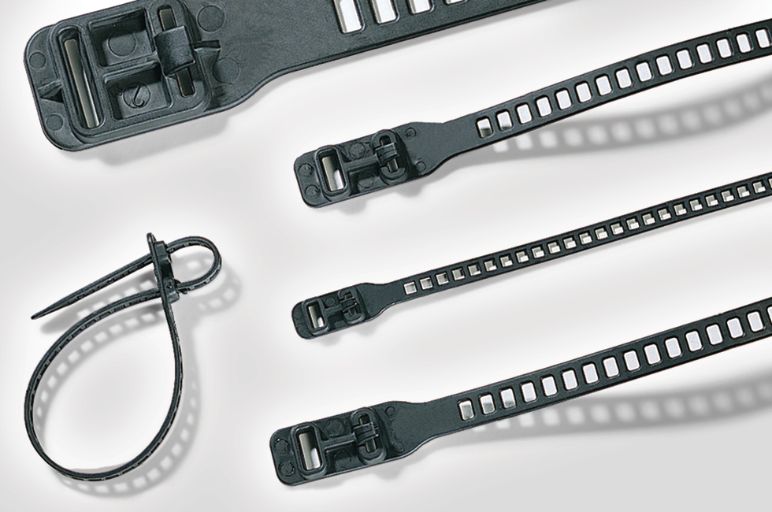

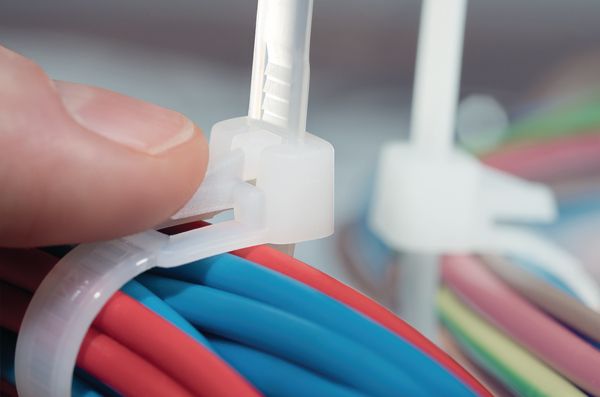

Opaski kablowe rozpinane IconOpaski kablowe rozpinalne

Opaski rozpinalne pozwalają na wielokrotne zapinanie i rozpinanie bez utraty nominalnej wytrzymałości na zrywanie. Idealnie pasują do czasowego wiązania lub mocowania. Te opaski kablowe są dostępne w różnych wykonaniach, długościach, kolorach i z różnych materiałów.

Opaski kablowe bez zabkowania IconOpaski kablowe bez ząbkowania

Solidne opaski kablowe, bezząbkowe serii KR i EL-TY oferują wysoką wytrzymałość na zrywanie i są przeznaczone do przewodów i kabli o dużych średnicach.

Opaski kablowe do mocowania bezposredniego IconOpaski kablowe do mocowania bezpośredniego

Opaski kablowe do bezpośredniego mocowania charakteryzują się prostotą w procesie wiązania i mocowania kabli i przewodów.

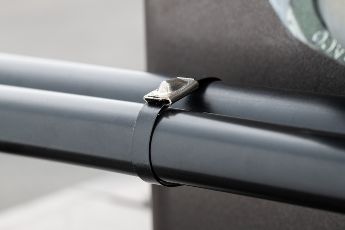

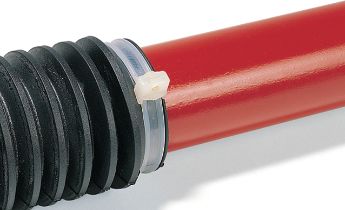

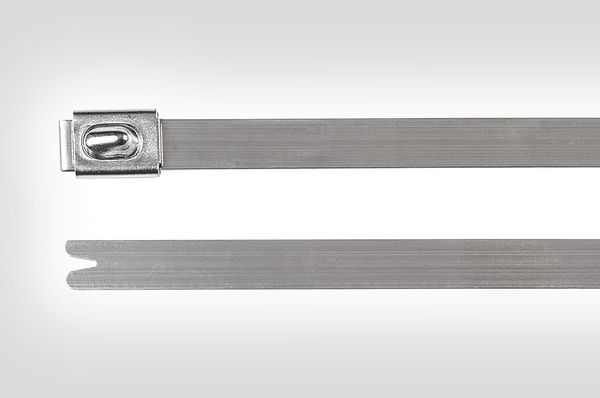

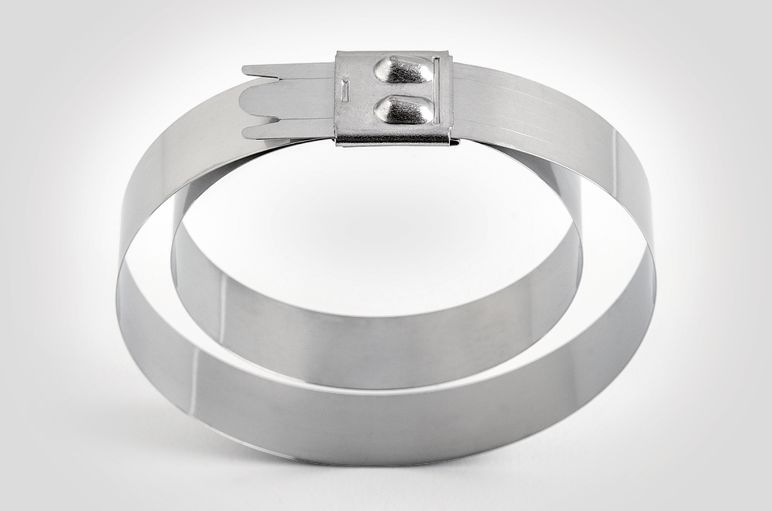

Opaski kablowe ze stali nierdzewnej IconOpaski kablowe ze stali nierdzewnej

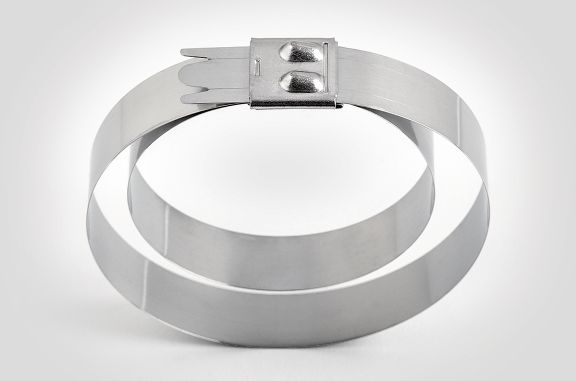

Opaski kablowe ze stali nierdzewnej posiadają wyśmienitą odporność chemiczną, wytrzymałość na zrywanie oraz na temperaturę i ogień. Te opaski nadają się szczególnie do stosowania na zewnątrz oraz w miejscach o wysokiej temperaturze, agresywnym środowisku chemicznym lub o wysokim zagrożeniu pożarowym.

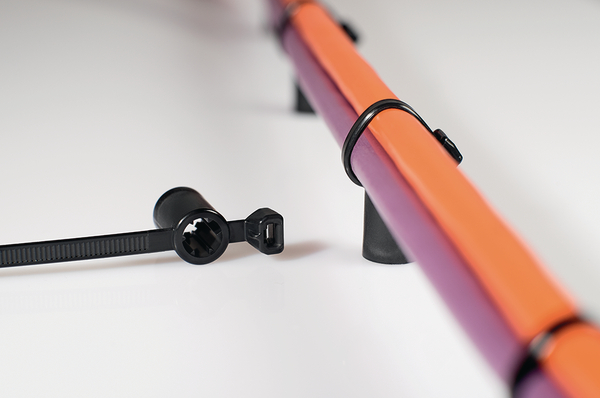

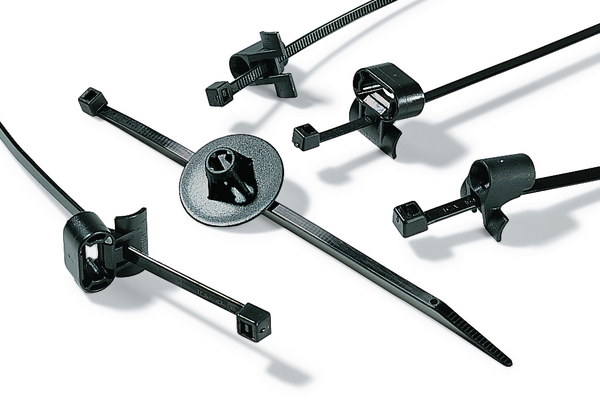

Opaski kablowe z elementem mocujacym iconOpaski kablowe z elementem mocującym

Optymalne rozwiązanie mocowania dla każdego przypadku oferują opaski mocujące dostępne w różnych wykonaniach, długościach, kolorach i z różnych materiałów.

Cable Tie Mounts iconElementy mocujące do opasek kablowych

Elementy mocujące do opasek kablowych są standardowo stosowane w przemyśle. Są dostępne jako samoprzylepne, bezklejowe oraz przykręcane w wykonaniu z różnych materiałów.

Elementy mocujace IconElementy mocujące

Szeroki wybór elementów mocujących umożliwia m.in. bezpośredni montaż do otworów wierconych lub do krawędzi.


Obejmy i uchwyty zatrzaskowe IconObejmy i uchwyty zatrzaskowe

Obszerny asortyment obejm wykonanych z tworzywa sztucznego, aluminium i stali, także z profilami ochronnymi, snapperów i obejm zaciskowych.

System opasek kablowych ze sprytną konstrukcją główki: Nowa seria Q oferuje inteligentne, innowacyjne i kompleksowe rozwiązanie mocowania z dopasowanymi funkcjami, od mocowania wstępnego do długotrwałej identyfikacji.


Opaska kablowa Q-tie jest unikalnym i innowacyjnym produktem do wiązania i mocowania przewodów w szerokim zakresie aplikacji. Te opaski kablowe są dostępne w szerokim zakresie kolorów i materiałów. Innowacyjna konstrukcja główki opaski kablowej pozwala na łatwe wprowadzenie taśmy opaski, także w trudnych warunkach.








Z integrowany system wstępnego mocowania opaska kablowa Q-tie oferuje możliwość zarówno tymczasowego, jak i ostatecznego mocowania przewodów. Opaski kablowe Q-tie jest perfekcyjnym rozwiązaniem do montażu w trudnych warunkach. Te opaski kablowe są zaprojektowane do stosowania w aplikacjach, gdzie stosowanie rękawiczek ochronnych jest konieczne lub gdy montaż odbywa się w miejscu o ograniczonym widoku. Nowe opaski Q-tie pozwalają na szybki i prosty montaż także w takich trudnych warunkach.









Więcej produktów

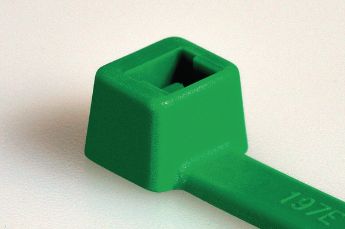

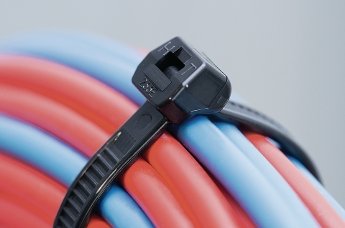

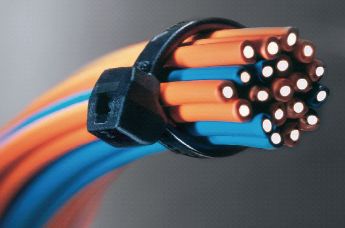

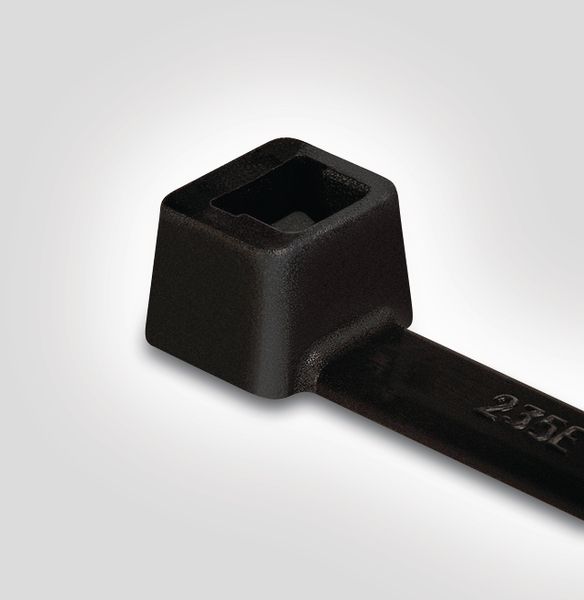

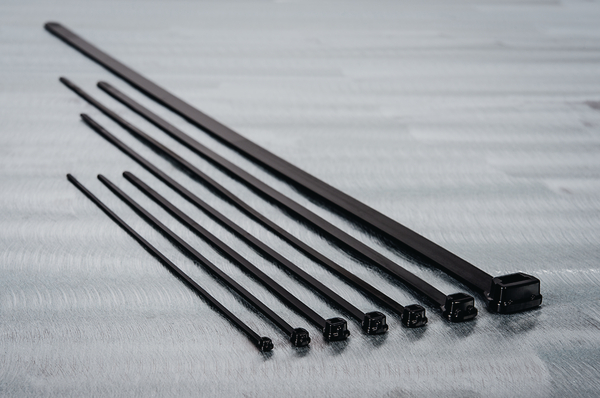

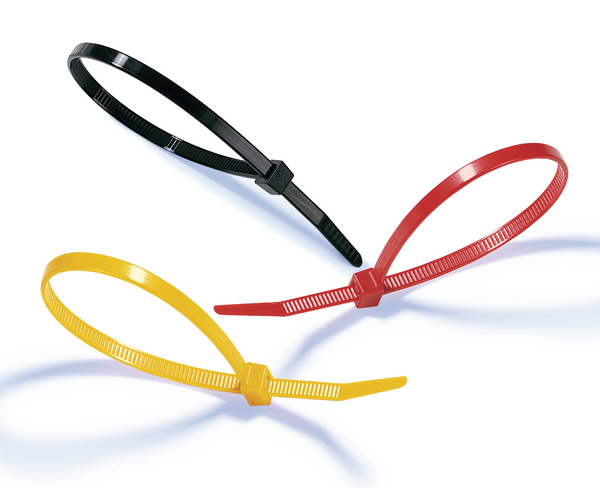

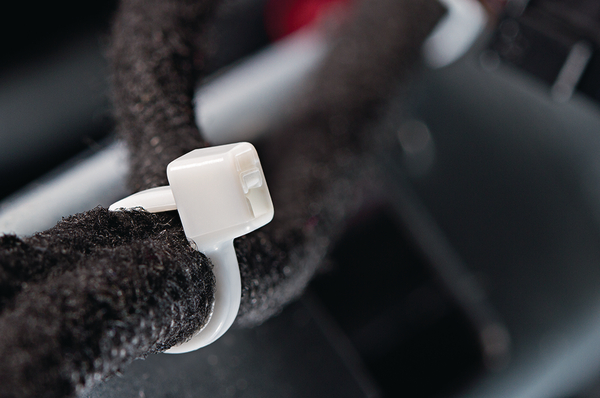

Opaski kablowe serii TOpaski kablowe serii T

Dostępne w szerokiej palecie materiałów opaski kablowe ząbkowane wewnętrznie są stosowane do wiązania i mocowania przewodów, kabli i rur. Dobrze zaprojektowana i wykonana główka opasek kablowych gwarantuje bardzo dużą wytrzymałość na rozciąganie, przy jednoczesnym zachowaniu małej siły naciągania.
Opaski kablowe serii T są przeznaczone do mocowania, wiązania i zabezpieczania przewodów, kabli, rur i obudów.

Opaski kablowe serii SRTOpaski kablowe SOFTFIX

Opaski kablowe serii SOFTFIX są elastyczne, wytrzymałe i odporne na działanie warunków atmosferycznych. Ponadto można je rozwiązać, dzięki czemu nadają się do wielokrotnego użytku. Ten rodzaj opasek kablowych stosuje się często przy pracach serwisowych i konserwatorskich jako tymczasowe  mocowanie.
Uniwersalność opasek kablowych SOFTFIX umożliwia stosowanie w wielu dziedzinach. Miękkii giętki materiał tych opasek nadaje się do stosowania przy wiązaniu i mocowaniu przewodówprzesyłu danych oraz światłowodów. Elastyczność materiału pozwala na wykorzystanie także
w rolnictwie, szkółkarstwie i sadownictwie.

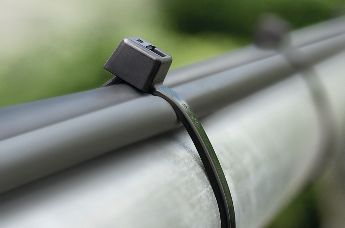

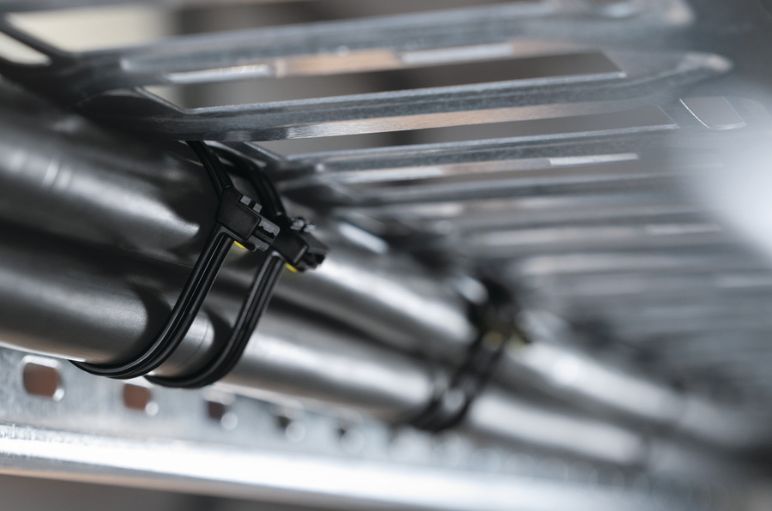

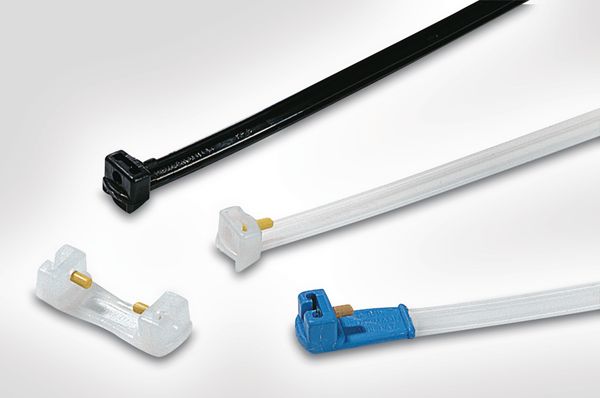

Opaski kablowe serii KROpaski kablowe serii KR

Specjalnie zaprojektowana zakrzywiona główka opasek kablowych serii KR zapewnia bardzo dobry docisk na całej powierzchni połączeń elementów okrągłych jak wąż z rurą. Opatentowane rozwiązanie składa się z gładkiej taśmy, która jest blokowana przez wtłaczany w nią bolec wzmacniany włóknem szklanym. Takie rozwiązanie zapewnia bardzo pewne, odporne na wibracje mocowanie.
Opaski kablowe serii KR, ze względu na swoje szczególne właściwości są stosowane oprócz wiązania przewodów i kabli także do mocowania manszetów na przekładniach kierowniczych, węży wodnych i przewodów podciśnieniowych.

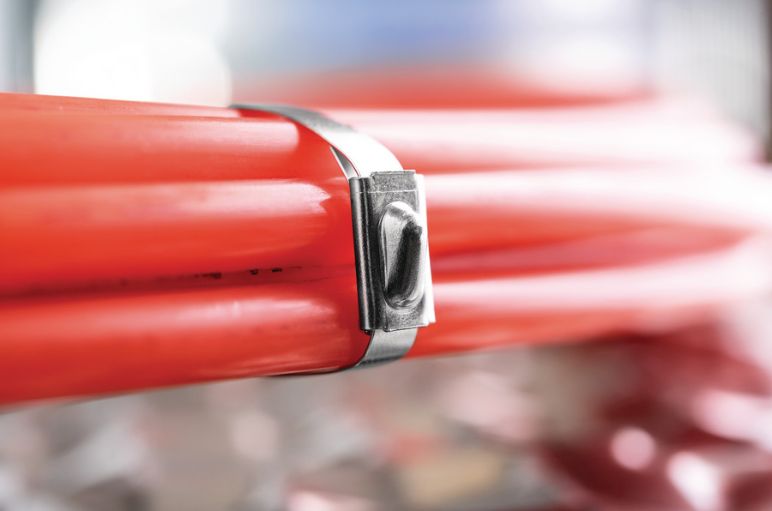

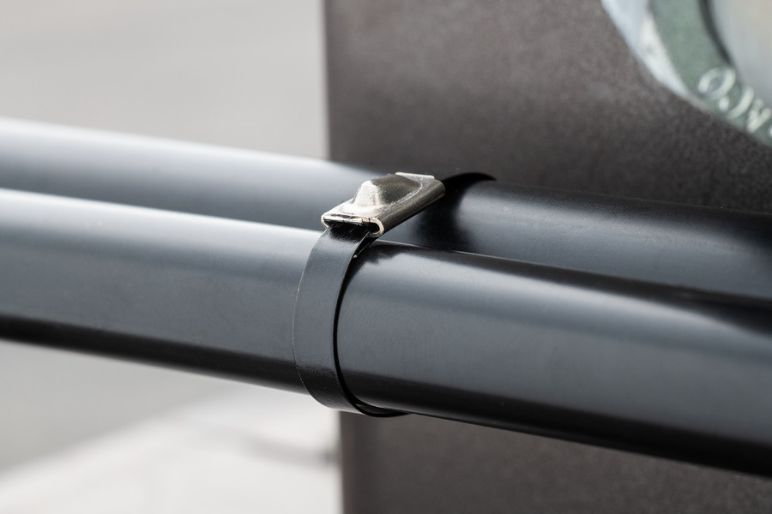

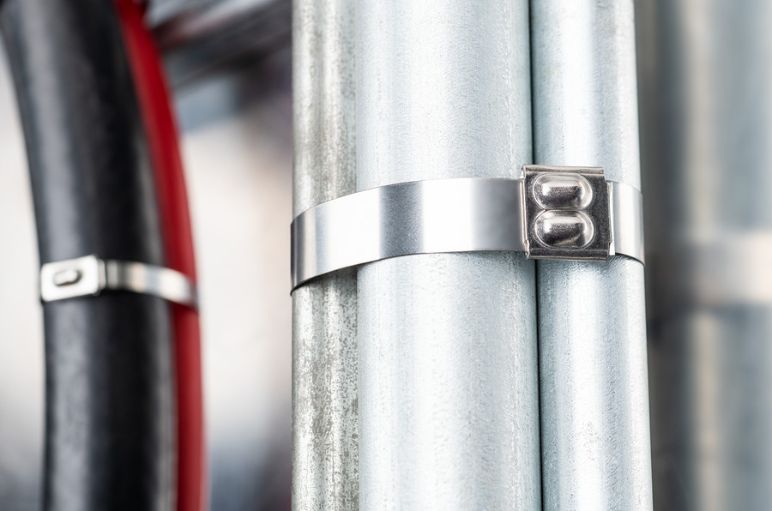

Opaski kablowe ze stali nierdzewnej serii MBT-FCOpaski kablowe ze stali nierdzewnej serii MBT-FC

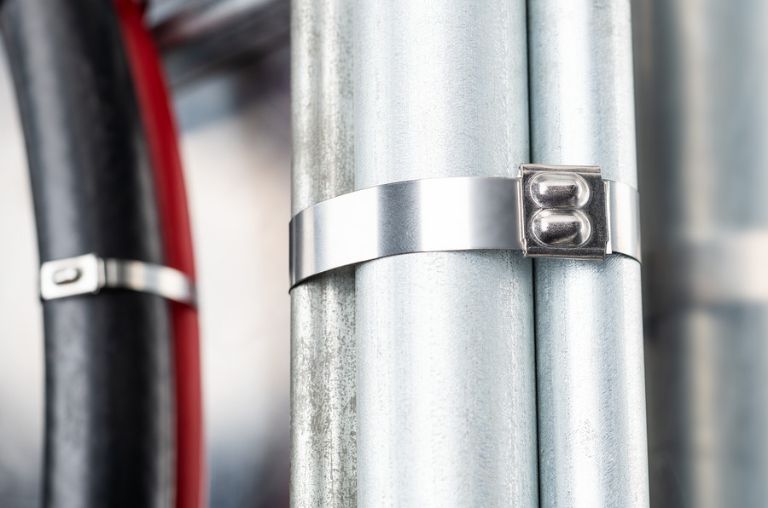

Opaski kablowe MBT są stosowane zazwyczaj do pracy w trudnych warunkach lub tam gdzie wymagana jest szczególna wytrzymałość chemiczna, na ogień, temperaturę albo duża wytrzymałość na rozciąganie.
Opaski metalowe stosuje się także do zabezpieczenia kabli i przewodów przed opadaniem i blokowaniem przejść ewakuacyjnych w przypadku wystąpienia pożaru.
Te opaski kablowe są stosowane we wszystkich gałęziach przemysłu od produkcji środków komunikacji masowej i budowy statków poprzez przemysł rafineryjny i górnictwo aż do instalacji wystawienniczych.Ta seria opasek kablowych jest ponad to stosowana jako rozwiązanie gwarantujące bezpieczeństwo techniki oświetleniowej w przypadku budowy scen i stoisk wystawienniczych.

Opaski kablowe serii OSOpaski kablowe serii OS

Ciągle wzrastające zapotrzebowanie ze strony transportu masowego i przemysłu samochodowego na mocniejsze wiązanie przewodów prowadzi do problemów związanych z uszkodzeniami izolacji przez standardowo stosowane opaski ząbkowane wewnętrznie, szczególnie gdy przewody poddawane są wibracjom. Opaski kablowe ząbkowane zewnętrznie serii OS rozwiązują ten problem. Nowe rozwiązanie oferuje dużą wytrzymałość na rozciąganie, małą siłę zaciągania oraz gładką powierzchnię od strony izolacji przewodu, minimalizującą ryzyko uszkodzenia. Zakrzywiony kształt główki umożliwia lepsze dopasowanie opaski kablowej do kształtu przewodu oraz zmniejsza ilość miejsca, którą zajmuje główka.Opaska kablowa zaprojektowana pierwotnie dla przemysłu samochodowego jest używana w wielu branżach, gdzie stosuje się przewody o cienkiej lub miękkiej izolacji (np. silikonowej), szczególnie w przemyśle lotniczym i kolejowym.

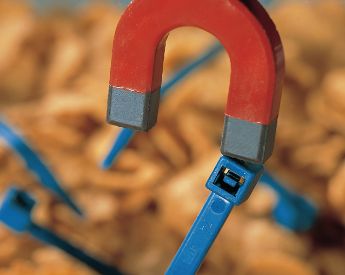

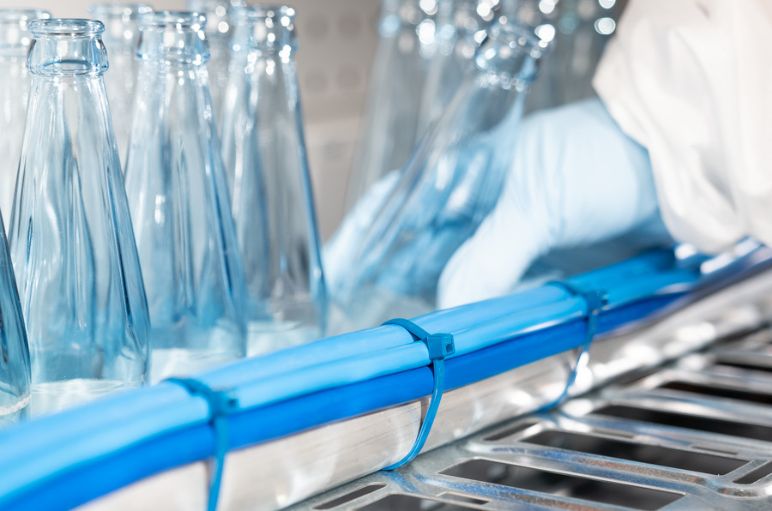

Opaski kablowe serii MCTOpaski kablowe serii MCT

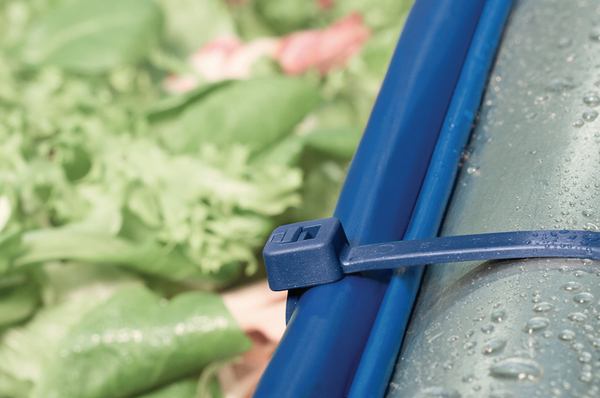

Opaski z dodatkiem metalu zostały specjalnie opracowane do wykorzystania w procesach produkcyjnych w przemyśle farmaceutycznym, chemicznym i spożywczym. Opaska nadaje się znakomicie jako zamknięcie pojemników transportowych i worków. Ponadto stosuje się je w instalacjach przewodów i kabli w maszynach produkcyjnych przeznaczonych dla tych branż. Opaski MCT zostały opracowane przy współpracy ze znanymi, międzynarodowymi producentami produktów żywnościowych w celu redukcji manieczyszczeń produkcyjnych kawałkami tworzyw sztucznych. MCT są wykonane ze specjalnej mieszanki poliamidowej z dodatkiem cząstek metalu. Poprzez taki dodatek możliwe jest wykrycie czujnikiem magnetycznym zarówno całej opaski jak i jej kawałków. Jest to szczególnie ważne w przypadku stosowania w procesach produkcyjnych systemu HACCP.

Unikalna niebieska barwa umożliwia szybkie i łatwe wykrycie zanieczyszczenia w przypadku kontroli optycznej. Opaski z dodatkiem metalu zostały specjalnie opracowane do wykorzystania w procesach produkcyjnych w przemyśle farmaceutycznym, chemicznym i spożywczym.

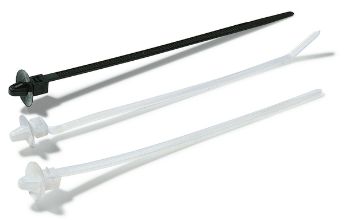

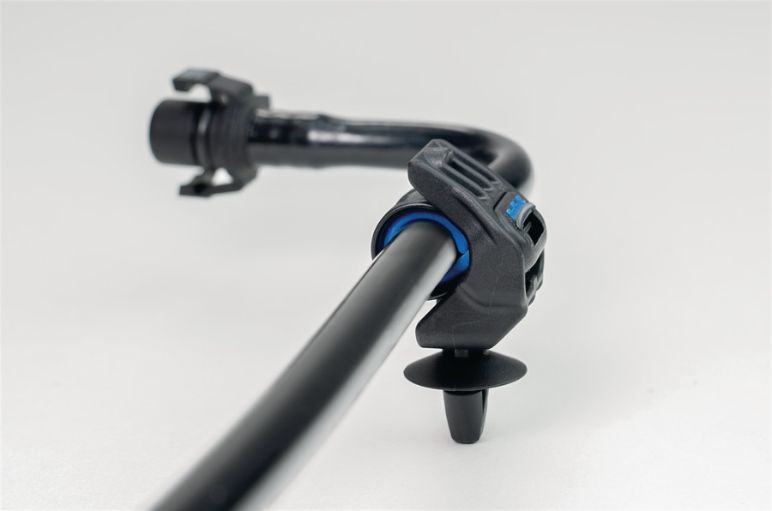

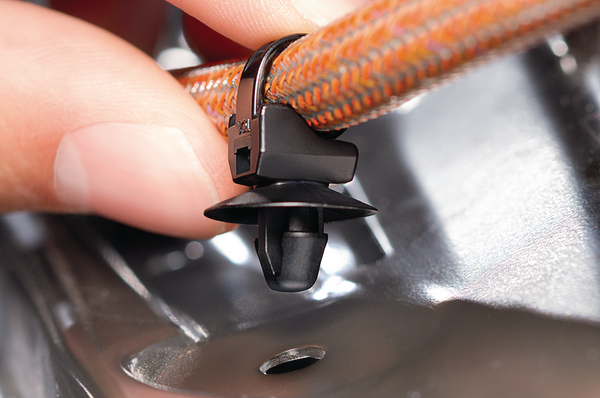

Jednoczesciowe opaski kablowe z mocowaniem kotwicowym, z talerzykiemJednoczęściowe opaski kablowe z mocowaniem kotwicowym, z talerzykiem

Główki tego typu opasek są zintegrowane ze specjalną kotwicą, którą można wcisnąć w nawiercony otwór. Po wciśnięciu, ramiona kotwicy rozkładają się po drugiej stronie otworu, blokując opaskę w otworze. Talerzyk dociskowy pozostając po stronie główki, zapewnia stabilne mocowanie w otworze oraz chroni przed przedostawaniem się wody i kurzu przez otwór mocujący.
Do wiązania i mocowania wiązek kablowych, rur i węży w przemyśle samochodowym, lotniczym, AGD oraz przy prefabrykacji rozdzielnic.



Jednoczesciowe opaski kablowe z mocowaniem kotwicowym, z talerzykiem, z uszczelka Do otworów okraglychJednoczęściowe opaski kablowe z mocowaniem kotwicowym, z talerzykiem, z uszczelką
Do otworów okrągłych

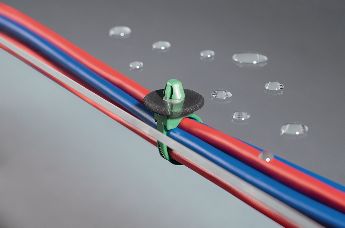

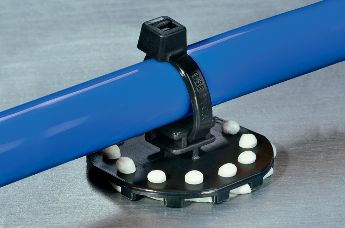

Jednoczęściowe opaski mocujące z talerzykiem ze zintegrowaną uszczelką ze spienionego kauczuku oferują możliwość jednoczesnego wiązania przewodów i mocowania wiązki, szczególnie w obszarze drzwi i tylnej klapy w karoserii samochodu. Jednoczęściowe opaski mocujące HellermannTyton łącznie ze specjalnie zaprojektowaną uszczelką ze spienionego kauczuku zapewniają wysoki poziom ochrony przed wnikaniem kurzu i wody.

Opaski kablowe T50SOSSFT6.5E-MD i T60SOSSFT62x122-E-MD produkowane z materiału PA66 o podwyższonej temperaturze pracy zostały przetestowane zgodnie z normą IEC 60529 i spełniają szczelność na poziomie IP67. Jako dodatkowa ochrona przed utratą uszczelki w czasie transportu, uszczelki T50SOSSFT6.5E-MD są zgrzewane do talerzyka opaski przy pomocy automatycznejzgrzewarki laserowej.

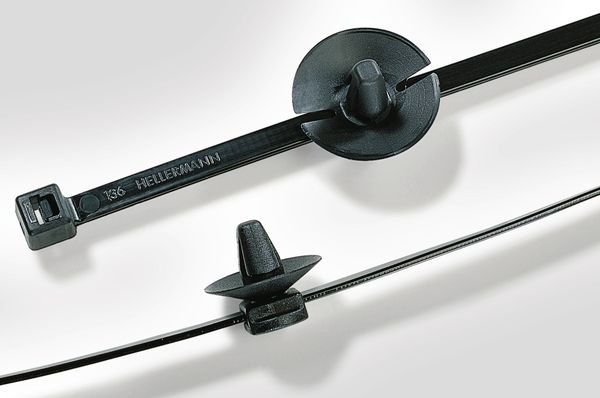

Dwuczesciowe opaski kablowe z mocowaniem kotwicowym, z talerzykiemDwuczęściowe opaski kablowe z mocowaniem kotwicowym, z talerzykiem

Opaski kablowe z elementem mocującym PEEK są połączeniem sprawdzonej konstrukcji i nowoczesnego materiału. Składają się z dwóch zmontowanych ze sobą części - opaski kablowej i kotwicowego elementu mocującego, co pozwala na bardziej elastyczne wykorzystanie do jednoczesnego wiązania i mocowania. Element mocujący wciska się po prostu we wcześniej przygotowany otwór. Po wciśnięciu, ramiona kotwicy rozkładają się po drugiej stronie otworu, blokując opaskę w otworze. Dodatkowo element stopowy jest wykonany z PEEK i może pracować w tem- peraturach od -55°C do +240°C. PEEK charakteryzuje się także wyśmienitą wytrzymałością chemiczną, szczególnie na kwasy oraz na promienio- wanie gamma.

Opaski kablowe z elementami mocującymi P1SFT6.5 i P2SFT6.5 są idealne do stosowania gdy wymagania w zakresie odporności na wysoką temperaturę i agresywne chemikalia są na najwyższym poziomie. Te opaski kablowe są stosowane m.in. w przemyśle samochodowym.

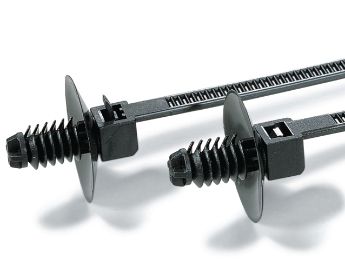

Opaski kablowe jednoczesciowe z mocowaniem choinkowym, z talerzykiemOpaski kablowe jednoczęściowe z mocowaniem choinkowym, z talerzykiem

Opaski kablowe tego typu posiadają zintegrowany z główką bolec z lamelkami, powszechnie zwany choinką, który zapewnia szybkie, wygodne i pewne mocowanie, zarówno w otworach wierconych w blachach od 0,8 mm do 7,0 mm, jak i w otworach nieprzelotowych.
Umieszczony na końcu choinki talerzyk zapewnia lepszy docisk oraz zabezpiecza otwór mocujący przed przedostawaniem się wody oraz zanieczyszczeń.
Wstępnie opracowane dla przemysłu samochodowego, opaski kablowe tego typu znalazły szerokie zastosowanie w innych gałęziach przemysłu, szczególnie w przemyśle maszynowym oraz przy budowie rozdzielnic elektrycznych.

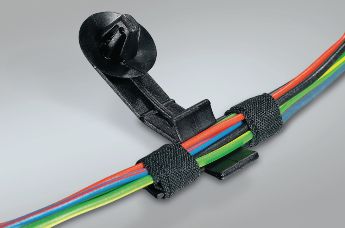

Klipy do tasmowania z kotwica, do prowadzenia z odstepem SOC (Elementy mocujace)Klipy do taśmowania z kotwicą, do prowadzenia z odstępem SOC

Różne wersje elementów mocujących TapeClip zostały opracowane specjalnie do mocowania ich do wiązek kablowych przy pomocy taśm samoprzylepnych. Mocowanie do wiązki realizuje się poprzez owinięcie wystających ramion prowadnicy taśmą klejącą lub opaskami kablowymi (ręcznie lub automatycznie przy pomocy AutoTool 2000 lub ATS3080). Różne konstrukcje elementu stopowego pozwalają na wykorzystanie do szerokiej gamy grubości blach i średnicy otworów. Podstawa uchwytu CHA umożliwia przemieszczanie się punktu mocującego względem wiązki co pozwala na wyrównanie nieprecyzyjnego umieszczenia elementu na wiązce. TapeClip CHDP66 charakteryzuje się pionowo osadzoną belką prowadnicy umożliwiającą poprowadzenie 2 wiązek równolegle.

Klipy tego typu zostały opracowane dla potrzeb przemysłu motoryzacyjnego. Oferują prostą i łatwą metodę montażu przewodów i rur, przez co znajdują szerokie zastosowanie w wielu innych przemysłowych.

Klipy do tasmowania z choinka (elementy mocujace)Klipy do taśmowania z choinką (elementy mocujące)

Różne wersje elementów mocujących TapeClip zostały opracowane specjalnie do mocowania ich do wiązek kablowych przy pomocy taśm samoprzylepnych. Mocowanie do wiązki realizuje się poprzez owinięcie wystających ramion prowadnicy taśmą klejącą lub opaskami kablowymi (ręcznie lub automatycznie przy pomocy AutoTool 2000 lub ATS3080). Różne konstrukcje elementu stopowego pozwalają na wykorzystanie do szerokiej gamy grubości blach i średnicy otworów. Podstawa uchwytu CHA umożliwia przemieszczanie się punktu mocującego względem wiązki co pozwala na wyrównanie nieprecyzyjnego umieszczenia elementu na wiązce.


TapeClip CHDP66 charakteryzuje się pionowo osadzoną belką prowadnicy umożliwiającą poprowadzenie 2 wiązek równolegle.Klipy tego typu zostały opracowane dla potrzeb przemysłu motoryzacyjnego. Oferują prostą i łatwą metodę montażu przewodów i rur, przez co znajdują szerokie zastosowanie w wielu innych przemysłowych.

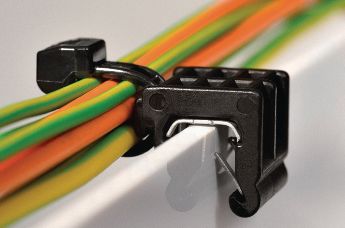

Opaski kablowe jednoczesciowe z mocowaniem do krawedzi EdgeClipOpaski kablowe jednoczęściowe z mocowaniem do krawędzi EdgeClip

Opaski kablowe z elementem mocującym typu EdgeClip są przeznaczone do stosowania tam, gdzie wiercenie otworów jest niedopuszczalne lub gdzie ze względu na temperaturę nie można zastosować elementów przyklejanych. Mocowanie opaski kablowej odbywa się poprzez proste wciśnięcie na krawędź blachy lub tworzywa sztucznego o grubości od 1.0 do 3.0 mm.
Opaske kablowe EdgeClip są szeroko stosowane do wiązania i mocowania kabli i przewodów w przemyśle samochodowym i elektrotechnicznym, przy tworzeniu wiązek i budowie paneli sterowniczych.

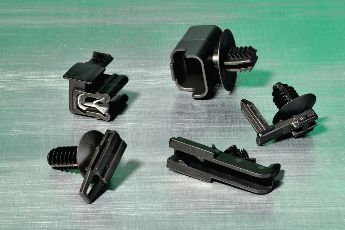

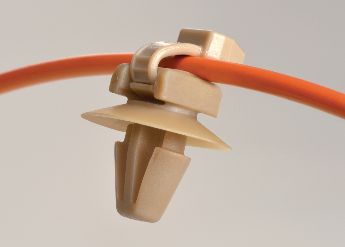

Connector Clips do otworów okraglychConnector Clips do otworów okrągłych

Złącza są montowane poprzez zwykłe wsuniecie w uchwyt klipa. Złącze można usunąć z uchwytu bez uszkodzenia, co jest praktyczne i efektywne kosztowo w przypadku napraw, konserwacji, czy późniejszego recyklingu.
Element mocujący jest mocowany przez wciśnięcie w wywiercony otwór. Konstrukcja mocowania pozwala na bezpieczny montaż w pewnym zakresie grubości blachy. Dodatkowy bolec w niektórych wariantach Connector Clips zapobiega obracaniu się uchwytu w otworze.
Klipy z uchwytami złączy zostały zaprojektowane do przewodów elektronicznych i wiązek kablowych używanych w przemyśle motoryzacyjnym.

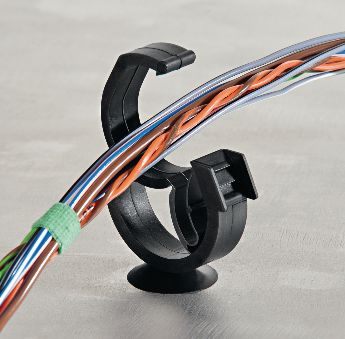

Elementy mocujace do rur i przewodów, samozamykajaceSeria AHC

Uchwyty AHC (Automatic Harness Clip) umożliwiają mocowanie przed montażem przewodów. Wystarczy wcisnąć je w wywiercony otwór, a następnie wprowadzić przewód.
Specjalny system zamka powoduje, ze w momencie wciśnięcia przewodu do uchwytu, zamek automatycznie sam się zatrzaskuje. Uchwyty z prefixem I są wyposażone w elementy łączeniowe (gniazdo + trzpień) pozwalające na łączenie uchwytów razem ze sobą.
Uchwyty tego typu są szybką i prostą metodą mocowania przewodów. Zostały opracowane dla przemysłu samochodowego, ale znajdują zastosowanie także w wielu innych gałęziach przemysłu stosujących metalowe blachy.

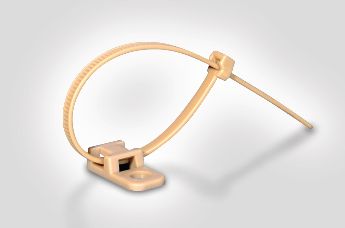

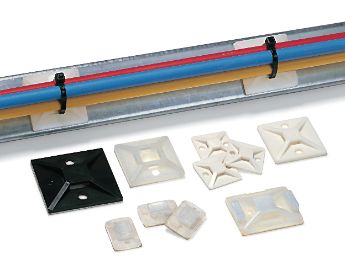

Elementy mocujace do opasek kablowych MB przykrecane / samoprzylepneElementy mocujące do opasek kablowych MB, budowa kwadratowa

Cokoły MB zostały zaprojektowane do wykorzystania razem z opaskami. Elementy te są wykonane w wersjach: do mocowania śrubowego oraz jako samoprzylepne. Łatwe w montażu przy pomocy wkrętów lub kołków zapewniają wyśmienitą pewność zamocowania, szczególnie w obszarach o wysokiej wibracji. Cokoły samoprzylepne w połączeniu ze specjalnie dostosowanym klejem, zapewniają bardzo dużą wytrzymałość na zrywanie.
Cokoły MB posiadają czterokierunkowe wejścia pod opaski, które pozwalają na szybki i bardziej elastyczny montaż przewodów.
Elementy przyklejane są idealnym rozwiązaniem tam, gdzie wymagana jest szybkość, prostota i trwałość mocowania.


Praktycznie stosowane do paneli i szaf sterowniczych, urządzeń telekomunikacyjnych i instalacji wewnętrznych, gdzie zastosowanie otworów, wkrętów, nitów czy bolcy jest niepraktyczne lub niemożliwe.

Elementy mocujace do opasek z mocowaniem klejowymElementy mocujące do opasek z mocowaniem klejowym PMB5

Cokół klejowy PMB5 jest przeznaczony do mocowania do podłoża za pomocą różnych dostępnych klejów montażowych, zarówno płynnych, jak i w formie pasty. Specjalne otwory w podstawie cokołu i elementy dystansowe zapewniają dobre rozprowadzenie kleju, a przez to dobrą przyczepność i wytrzymałość na zrywanie (zależną od zastosowanego kleju). PMB jest wykonany z materiału o podwyższonej odporności na temperaturę, można go więc mocować także przy pomocy kleju termotopliwego. Cokół PMB5 jest przystosowany do opasek kablowych o szerokości do 4,8 mm.
Cokół PMB5 został opracowany jako uzupełnienie cokołów samoprzylepnych MB. Ponieważ jest on przeznaczony do mocowania za pomocą klejów montażowych i dzięki temu może być mocowany do nierównych powierzchni, zapewnia dobrą alternatywę, w przypadku, gdy nie ma możliwości zastosowania elementów przykręcanych.

Cokoły tego typu są używane przy budowie pojazdów szynowych i urządzeniach do produkcji energii ze źródeł odnawialnych. Mogą być też stosowane w przemyśle stoczniowym, elektrotechnicznym i przy budowie rozdzielnic elektrycznych.

Elementy mocujace, przykrecane CTAMCTAM do miejsc o ograniczonej przestrzeni.

Cokoły montażowe tego typu są mocowane przy pomocy wkrętów lub śrub do elementów nośnych i są przeznaczone do mocowania wiązek przewodów przy pomocy opasek. Charakteryzują się przede wszystkim kompaktową i płaską budową. Dzięki temu mogą być stosowane w aplikacjach o małej dostępnej przestrzeni.
Cokoły CTAM posiadają 4 kierunkowe wejścia i umożliwiają mocowanie wiązki zarówno w poprzek jak i w linii, co zapewnia ograniczenie zajmowanej przestrzeni tylko do grubości wiązki. Ze względu na małe wymiary, cokoły są przeznaczone przede wszystkim do stosowania w obszarach o małej dostępnej przestrzeni, np. przy budowie maszyn, urządzeń i rozdzielnic. Cokoły CTAM-PEEK są przeznaczone do stosowania w utrzymujacej się przez dłuższy czas wysokiej temperaturze do +240 °C, np.w układach wydechowych, komorach silnika

W przemyśle półprzewodnikowym cokoły mocujące z PEEK stosuje się m.in. w laboratoriach testowych w celu zminimalizowania wpływu obcych gazów. Z uwagi na wysoką odporność na promieniowanie cokoły nadają się również do stosowania w technice medycznej i rentgenowej. Za  użyciem ich w przemyśle chemicznym przemawia ich dobra odporność na działanie kwasów i innych substancji chemicznych.

Technologia blokowania opasek kablowych

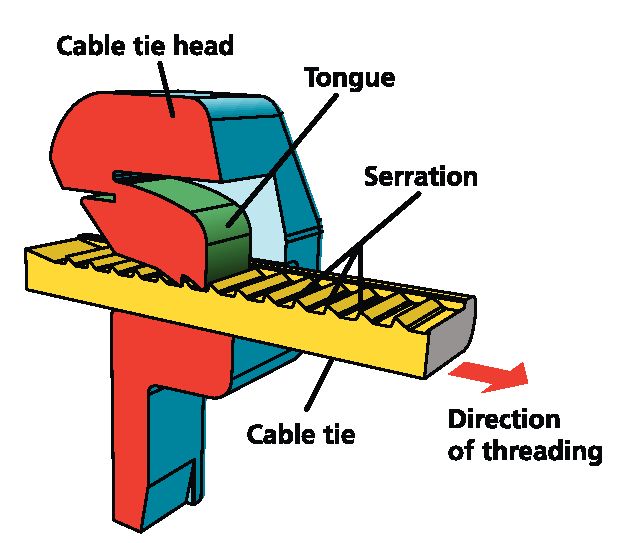

Opaski kablowe z plastikowa zapadka technologia blokowania
Opaski kablowe z tworzywa zapadek
Ta technologia jest stosowana w 90% wszystkich opasek poliamidowych (PA) HellermannTyton. W celu spełnienia wymagań różnych zastosowań, istnieją różne warianty tej technologii, na przykład: wersja rozpinalna, wersja liniowa, wersja z otwartą główką. Są to opaski jednoczęściowe, to znaczy zapadka jest integralną częścią opaski kablowej, wykorzystując tym samym naturalną wytrzymałość.
Technologia blokowania opasek kablowych serii KR 1 Technologia blokowania opasek kablowych serii KR 2 Opaski kablowe serii KR
Opaska kablowa tego typu wyróżnia się gładką taśmą i unikalnym mechanizmem blokującym. Dzięki specjalnie zaprojektowanej główce opaska KR osiąga szczególnie dobre doleganiena całym obwodzie wiązanych obiektów.

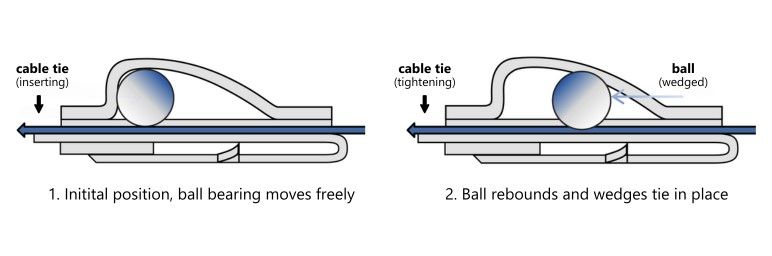

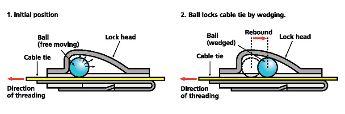

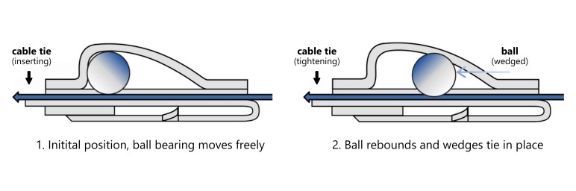

MBT opaski kablowe technologia blokowania 1 MBT opaski kablowe technologia blokowania 2 Opaski kablowe serii MBT Opaski kablowe MBT są wykonane ze stali nierdzewnej 304 lub 316 i nie posiadają ząbkowania. Taśma jest prowadzona równolegle przez główkę i prześlizguje się pod mechanizmem zamka kulkowego.Taśma opaski jest blokowana w główce przy pomocy małej metalowej kulki klinującej się w obudowie o kształcie stożkowym.


Więcej informacji dot. opasek kablowych i elementów mocujących możesz znaleźć tu:
Informacje_techniczne_dot_opasek_kablowych.pdf

Określanie minimalnej wytrzymałości na rozciąganie

Minimalna wytrzymałość na rozciąganie jest kluczowym kryterium wyboru opaski kablowej. Określa ona jakie obciążenie ciągłe może wytrzymać dana opaska. Parametr ten jest wyznaczany zgodnie z wojskowymi wytycznymi USA (Military Specification and Standards). Warunki badania są precyzyjnie zdefiniowane w normie MIL-S-23190E określając:

  • Stan badanej próbki
  • Budowę aparatury do badań
  • Sposób montażu opaski na trzpieniu sondy badawczej
  • Prędkość badania


Procedura badania w celu określenia minimalnej wytrzymałości na rozciąganie



Opaski kablowe: procedura badania w celu okreÃ?Â?lenia minimalnej wytrzymaÃ?Â?oÃ?Â?ci na rozciÃ?Â?ganie 1

Opaska kablowa jest mocowana na trzpieniu sondy badawczej przy pomocy odpowiedniego narzędzia montażowego do opasek.

 Opaski kablowe: procedura badania w celu okreslenia minimalnej wytrzymalosci na rozciaganie 2

Trzpień jest otwierany ze zdefiniowaną prędkością.


 Opaski kablowe: procedura badania w celu okreÅ?lenia minimalnej wytrzymaÅ?oÅ?ci na rozciÄ?ganie 3

Ustalane jest obciążenie, przy którym opaska kablowa zostaje zerwana lub materiał zaczyna płynąć.

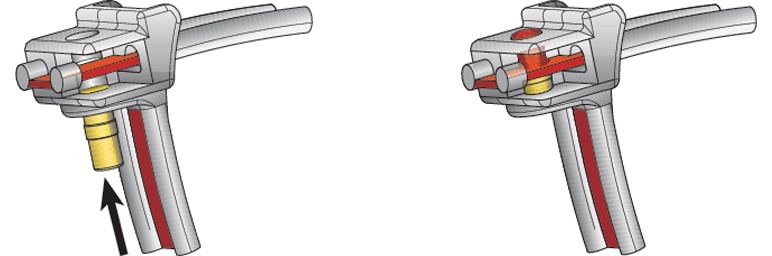

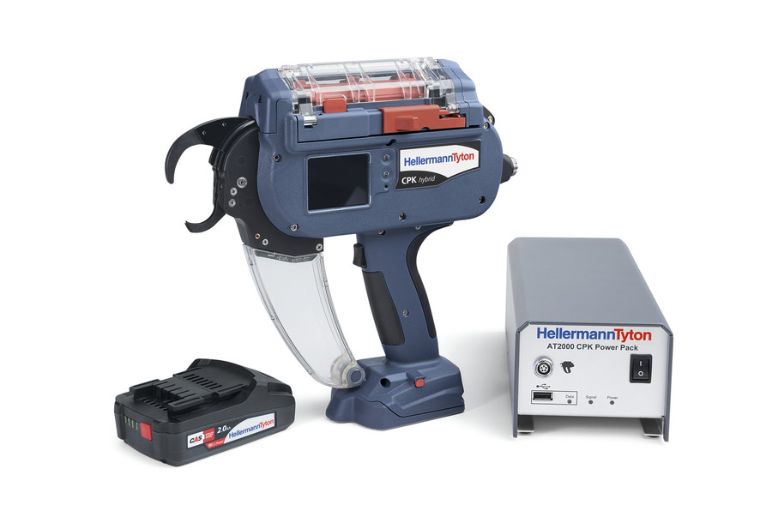

Kalibracja narzędzia - Nastawianie siły zaciągania opasek kablowych

Do chwili obecnej nie został ustalona powszechnie stosowana na rynku metoda badań.
HellermannTyton należy do grupy przedsiębiorstw które korzystają z urządzenia HT50 z MAV Prüftechnik (Berlin) do określenia siły napinania (zaciągania) narzędzia i do badania jakość narzędzi. Test narzędzia do opasek kablowych jest trudniejszy niż to się wydaje na pierwszy rzut oka. Bardzo duże znaczenie w badaniu odgrywają spójne warunki badania oraz wykonanie badania ściśle według ustalonej procedury. Oznacza to, że na wynik badania ma wpływ np. rozmiar opaski, a tym samym jej przekrój, ale także zawartość wody w opasce. Testowanie różnych opasek i / lub w innych warunkach klimatycznych będzie łatwo prowadzić do uzyskania różnych wartości.

Ogólnie rzecz biorąc, zasadniczą rolę w określeniu siły napinania narzędzia odgrywają następujące czynniki:
prędkość napinania, położenie narzędzia w odniesieniu do opaski kablowej, stan części zużywających się w narzędziu i stan opaski kablowej.Sila zaciagania opasek kablowych Dlatego musimy zwrócić uwagę, że wszelkie wartości, które podajemy, należy zawsze traktować jako wartości orientacyjne dla własnej informacji. Wartości te nie mogą być przenoszone w praktyce „jeden do jednego“.

Minimalna wytrzymałość na rozciąganie (zwana także wytrzymałością na zrywanie) jest najmniejszą siłą, którą wytrzymuje opaska kablowa przed rozerwaniem lub rozciągnięciem.Ta wytrzymałość jest ustalana dla zapiętych opasek, dlatego w celu prawidłowej nastawy siły napinającej narzędzia, należy korzystać ze wzoru:

Optymalne warunki magazynowanie opasek kablowych wykonanych z poliamidu (PA)


Około 90% opasek kablowych i mocowań HellermannTyton jest wykonanych z poliamidu 6.6.

Poliamid PA66 posiada wiele właściwości,które są wysoce korzystne dla opasek kablowych i elementów mocujących HellermannTyton,jak np.:

  • Wysoka wytrzymałość, sztywność oraz twardość
  • Wysoka stabilność wymiarowa, nawet pod wpływem ciepła
  • Wysoka odporność na ścieranie

Szeroki wybór poliamidów i dodatków do nich pozwala na optymalne dostosowanie właściwości gotowego produktu do odpowiednich wymagań.

Opaski kablowe i elementy mocujące HellermannTyton wykonywane są z wysokiej jakości poliamidu (PA). Ten syntetyczny materiał przemysłowy przetwarza się głównie za pomocą wtrysku,
ale może być również ekstrudowany (wytłaczany).

Poliamid jest materiałem higroskopijnym. Oznacza to, że materiał absorbuje i traci wilgoć (nasiąka/wysycha). W celu zapewnienia optymalnych właściwości opaski ważne jest aby materiał pozostawał w stanie równowagi, o zawartości wody ok. 2,5%.

Opakowania używane przez HellermannTyton gwarantują, że zawartość wody w materiale pozostaje stała.

Dlatego ważne jest, aby w celu zachowania jakości opasek, przechowywać je w oryginalnym opakowaniu.



Zawsze przechowuj opaski kablowe w szczelnie zamkniętej torebce polietylenowej!Zawsze przechowuj opaski w szczelnie zamkniętej torebce polietylenowej! Po otwarciu powinieneś wykorzystać
opaski możliwie jak najszybciej!




Nie wystawiaj produktów na bezpośrednie działanie promieni słonecznych!Nie wystawiaj produktów na
bezpośrednie działanie promieni
słonecznych! Nie przechowuj produktów w miejscach nasłonecznionych; na przykład na
parapecie okna.



Przechowuj produkty z dala od źródeł ciepłaChroń produkty przed kontaktem
z gorącymi elementami; na przykład nie
kładź ich na grzejniku!




Idealne warunki przechowywania i wilgotności opasek kablowychIdealne warunki przechowywania opasek kablowych to te występujące standardowo w klimacie środkowoeuropejskim:



 W celu zapewnienia optymalnych właściwości opaski kablowej ważne jest aby materiał pozostawał w stanie równowagi, o zawartości wody ok. 2,5%.
