Koszulki termokurczliwe dopasowane do Twoich zastosowań!

Jak znaleźć odpowiednią koszulkę termokurczliwą?

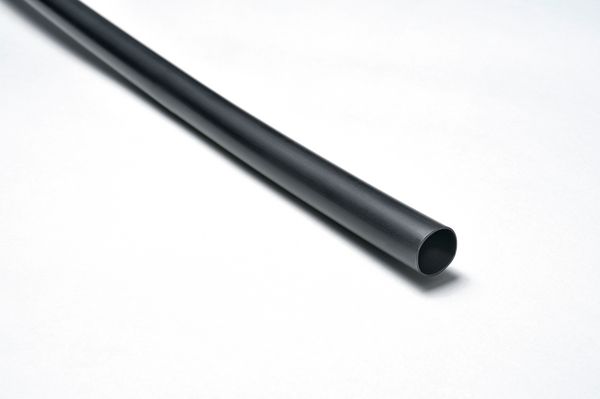

Szeroka gama rur termokurczliwych

Koszulka termokurczliwa w różnych rozmiarach

Kolorowe koszulki termokurczliwe, rurki termokurczliwe z klejem i kształtki termokurczliwe - HellermannTyton oferuje szeroką gamę produktów termokurczliwych, które spełniają najwyższe międzynarodowe standardy:

W ofercie posiadamy rury termokurczliwe w różnych kolorach, rozmiarach, o różnych grubościach ścianek i wykonane z różnych materiałów (fluoropolimery, poliolefina usieciowana, PTFE i wiele innych), wstępnie pocięte lub na szpulach. Nasze portfolio obejmuje także kapturki i kształtki termokurczliwe.

Przegląd produktów

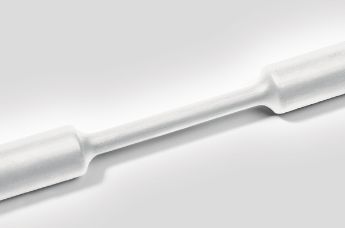

Na czym polega obkurczanie koszulki termokurczliwej?

Obkurczanie jest to proces kurczenia się rur z tworzyw sztucznych, pod wpływem płomienia lub ciepłego powietrza z opalarki gazowej lub elektrycznej lub za pomocą specjalnych urządzeń do rur termokurczliwych. Dzięki pamięci kształtu rury mogą być obkurczane dowolnym sposobem, do ich pierwotnej wielkości.  Rozróżnia się wymiary koszulek pierwotne (rozmiar oryginalny) i wymiary dostarczone (rozmiar rozszerzony).

Obkurczanie cieplne jest stosowane w różnych gałęziach przemysłu w celu izolowania, uszczelniania i ochrony kabli m.in. przed czynnikami atmosferycznymi, chemikaliami lub wodą

Obejrzyj poniższy film, w którym nasi eksperci Barry i Mark, pokazują jak w bardzo prosty sposób prawidłowo obkurczyć rurę termokurczliwą.

Rurka termokurczliwa idealnie dopasowana do Twoich potrzeb!

Nie jesteś pewien, czy nasz produkt termokurczliwy pasuje do Twojego konkretnego zastosowania? Skorzystaj z naszego kalkulatora do termokurczy dostępnego on-line. Kalkulator to narzędzie ułatwiające dobór odpowiedniego produktu termokurczliwego na podstawie parametrów obiektu,
który ma zostać zabezpieczony. Wystarczy wprowadzić dane, a kalkulator obliczy odpowiedni rozmiar koszulki zgodnie z zasadą 80:20.

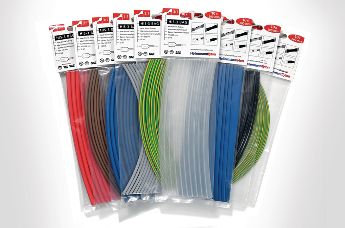

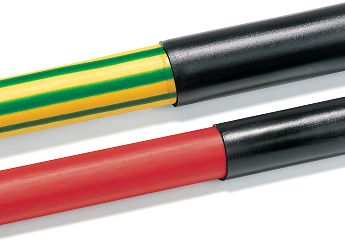

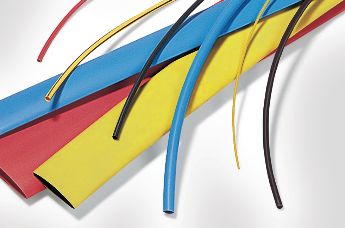

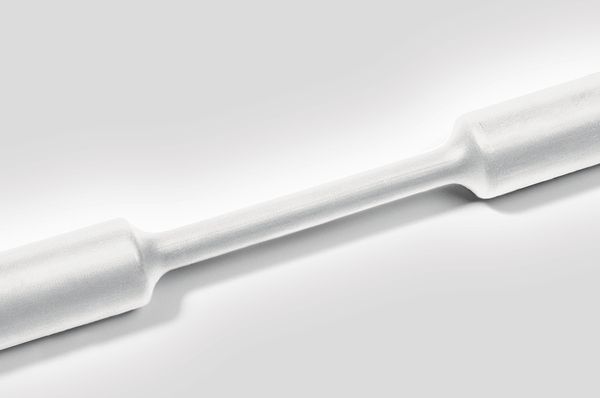

Kolorowe koszulki termokurczliwe

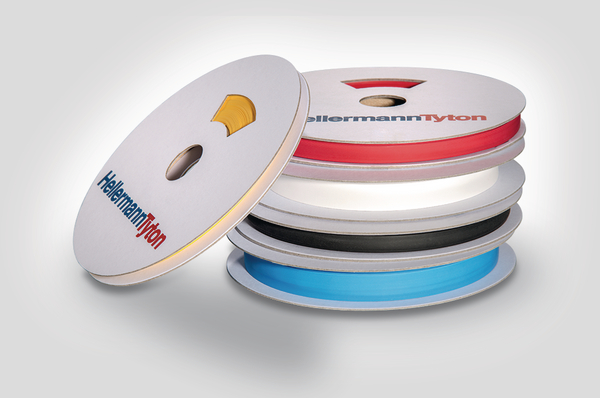

Różnokolorowe rury termokurczliwe ułatwiające identyfikację

Różnokolorowe rury termokurczliwe ułatwiające identyfikację

Poza czarnymi rurami termokurczliwymi HellermannTyton oferuje szeroką gamę termokurczy w różnych kolorach. Doskonale nadają się one do kodowania kolorystycznego różnych przewodów i kabli.
Coraz bardziej popularne stają się koszulki termokurczliwe w kolorze pomarańczowym. Wynika to ze wzrostu liczby systemów wysokiego napięcia instalowanych w pojazdach hybrydowych i elektrycznych.

Przezroczyste rury termokurczliwe idealnie sprawdzają się jako zabezpieczenie etykiet naklejanych na powłokę przewodów.



HellermannTyton oferuje koszulki termokurczliwe w następujących kolorach:

....i wiele więcej. Zobacz wszystkie rury termokurczliwe HellermannTyton i wybierz odpowiedni kolor dla swojego zastosowania.

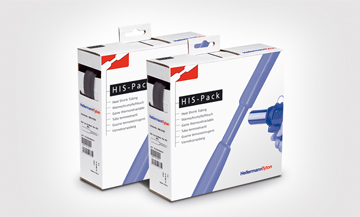

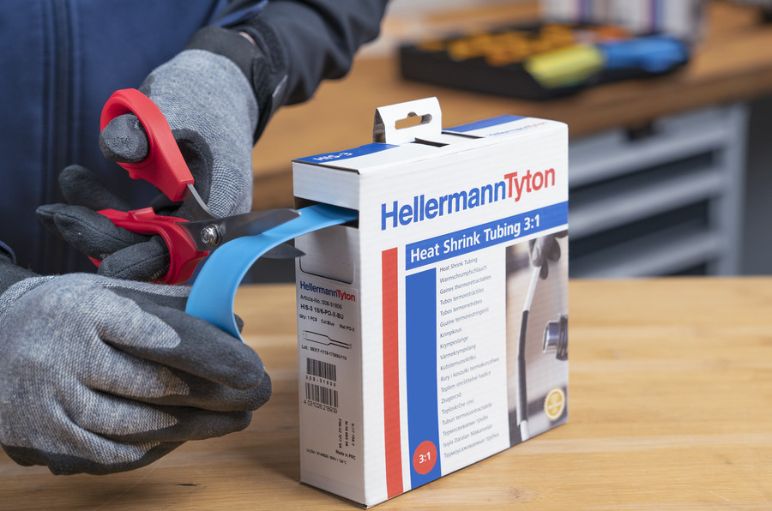

Rurki termokurczliwe w wygodnych pudełkach z dyspenserem.

Koszulki termokurczliwe HellermannTyton HIS w wygodnych pudełkach z dyspenserem o współczynniku obkurczania 3:1

Rury termokurczliwe HIS są dostępne w różnych rozmiarach, kolorach i o różnych współczynnikach obkurczania. Nasze poręczne pudełka z dyspenserami sprawiają, że izolowanie wtyczek, kabli i przewodów jest niezwykle łatwe - wystarczy odciąć potrzebną długość a następnie obkurczyć koszulkę na określonym elemencie.

  • 2:1 - rury termokurczliwe o stopniu skurczu 2:1 umożliwiają szybkie i łatwe obkurczanie.
  • 3:1 - rury termokurczliwe o tym stopniu skurczu 3:1 pozwalają na zmniejszenie ilości potrzebnych wariantów koszulek i łatwiej je dopasować np. do nieporęcznych złączek.
  • 3:1 z klejem - wewnętrzny klej zapewnia dodatkowe uszczelnienie przed wilgocią i jeszcze mocniejsze przyleganie do obkurczonego elementu.

Dostępny jest również uchwyt do przechowywania termokurczy ze specjalnymi nożycami HIS-Service Station umożliwiający przechowywanie do 5 opakowań koszulek termokurczliwych HIS.

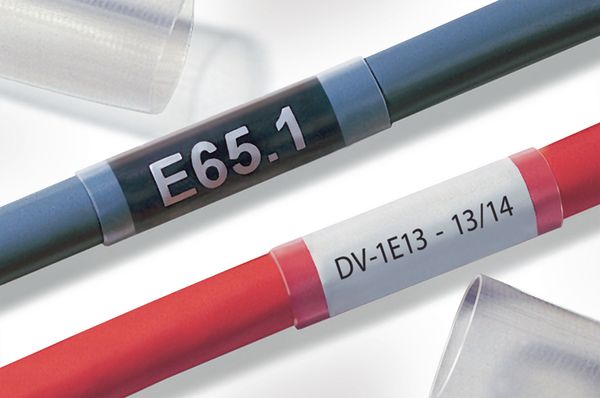

Do czego służą przezroczyste/transparentne koszulki termokurczliwe?

Wiele kabli jest oznaczonych kolorami lub ma nadrukowane znaki identyfikacyjne - na przykład w budynkach użyteczności publicznej, takich jak lotniska i szpitale, ale także w tunelach i środkach transportu, takich jak pojazdy szynowe, statki i samoloty. Przezroczyste rurki są często stosowane do izolowania powłok przewodów przy jednoczesnym zachowaniu widocznych znaków identyfikacyjnych. Proces ten zwany jest „oversleeving”.

Dowiedz się więcej na temat przezroczystych rur termokurczliwych z poniższego filmu z udziałem naszych ekspertów.

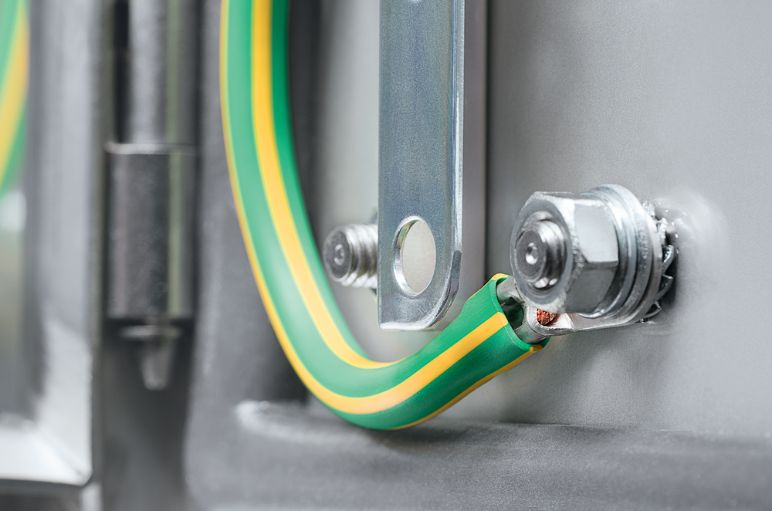

Koszulki termokurczliwe z możliwością nadruku

Rurki termokurczliwe z możliwością nadruku

Jednoczęściowa rura TF21 z możliwością nadruku służy do identyfikacji przewodów, na przykład do oznaczania miejsc pod napięciem, punktu neutralnego i uziemienia. TF21 ma niską minimalną temperaturę obkurczania i jest dostępna w wielu kolorach i rozmiarach. Spełnia wymagania palności UL VW1, określone przez normę UL 224. Dzięki tym cechom TF21 spełnia, a nawet przewyższa standardy w wielu branżach.

Innym przykładem cienkościennej, elastycznej rury poliolefinowej jest uniepalniana, bezhalogenowa koszulka termokurczliwa TR27.

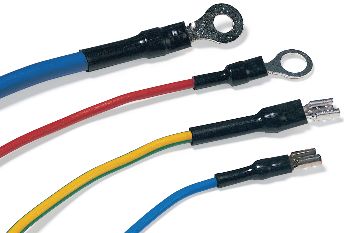

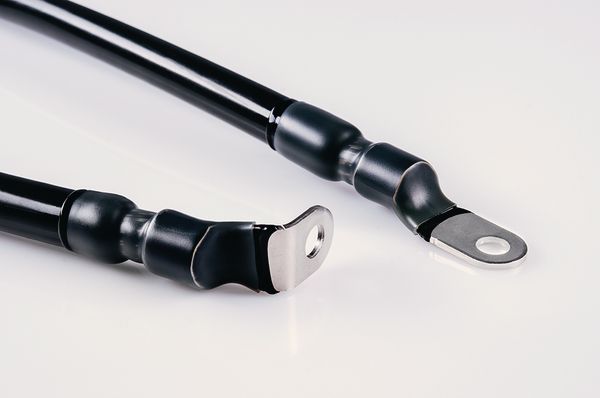

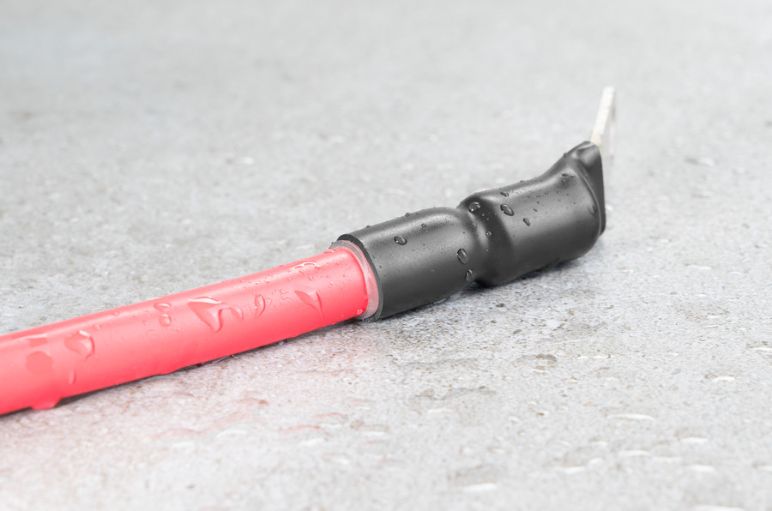

Rury termokurczliwe z klejem

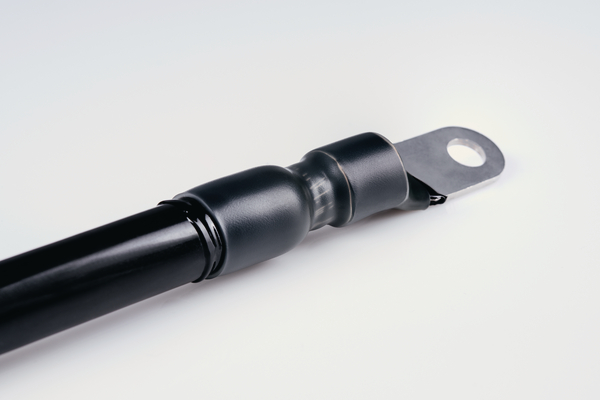

Doskonała szczelność i trwałość

Doskonała szczelność i trwałość

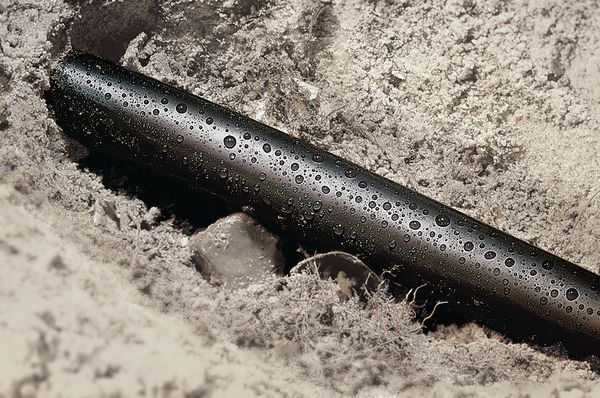

Rury termokurczliwe z klejem posiadają wewnętrzną warstwę elastycznego kleju, który chroni przed wilgocią i wpływem warunków atmosferycznych. Dzięki dużej wytrzymałości mechanicznej i odporności na warunki pogodowe rury tego typu idealnie sprawdzają się do ochrony złącz i zacisków kablowych umieszczonych zarówno na zewnątrz jak i pod ziemią. HellermannTyton oferuje szeroki asortyment produktów o różnych stopniach skurczu i właściwościach.

Co to jest koszulka termokurczliwa z klejem?

Rury z klejem znane są również jako rury dwuścienne, ponieważ mamy tutaj do czynienia z usieciowaną powłoką zewnętrzną (poliolefiną) i wewnętrzną warstwą kleju. Po podgrzaniu klej topi się i „rozpływa” w wyniku czego powstaje warstwa adhezyjna, która zapewnia szczelne przyleganie do przewodu lub złącza. Rury termokurczliwe pokryte klejem są idealne do produkcji mocnych, odpornych na warunki atmosferyczne uszczelnień o podwyższonej wytrzymałości mechanicznej i doskonałej ochronie przed korozją.

Dwuścienne rury termokurczliwe możesz zobaczyć w poniższym filmie:

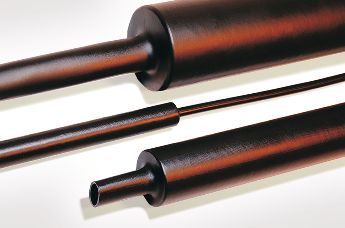

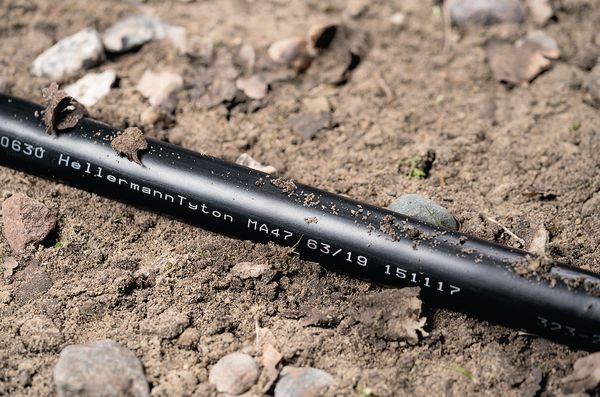

Koszulka termokurczliwa MA47

Rura termokurczliwa MA47

Średniościenna rura termokurczliwa MA47 z klejem, o stopniu skurczu 4:1,  zapewnia niezawodną izolację i ochronę przed wilgocią dla złączy i zacisków kablowych w zastosowaniach niskonapięciowych, układanych zarówno na jak i pod ziemią.

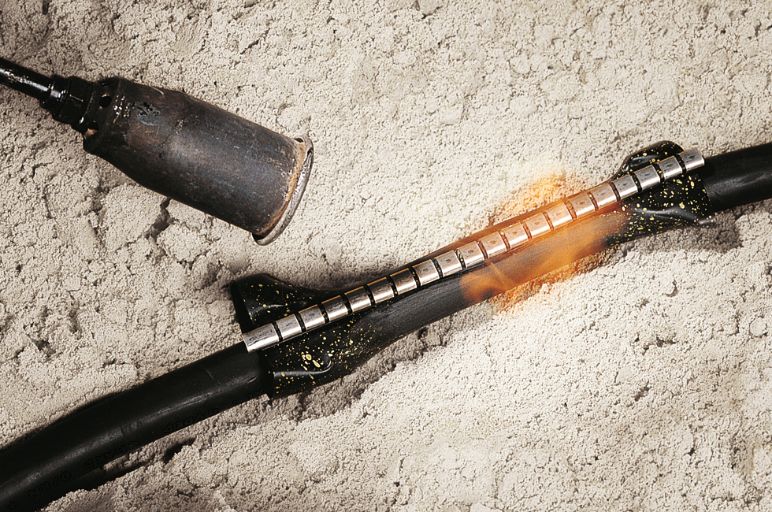

Rękaw naprawczy RMS

Rękaw naprawczy RMS

RMS jest rękawem termokurczliwym stosowanym do naprawy i łączenia kabli. Rękaw owija się wokół kabla i zamyka za pomocą stalowego profilu. Wnętrze rękawa pokryte jest warstwą kleju, który po jego obkurczeniu skutecznie uszczelnia kabel. Na zewnętrznej stronie rękawa znajdują się kropki TCP (farba termochromatyczna), które wskazują optymalne podgrzanie podczas aplikacji – znikają po osiągnięciu odpowiedniej temperatury.

Oplot RMS zapewnia szybką, szczelną i pewną izolację. Idealnie nadaje się do naprawy kabli ziemnych, w przypadku których instalacja konwencjonalnych produktów termokurczliwych jest trudna lub niemożliwa.

Tutaj możesz znaleźć produkty termokurczliwe HellermannTyton z klejem.

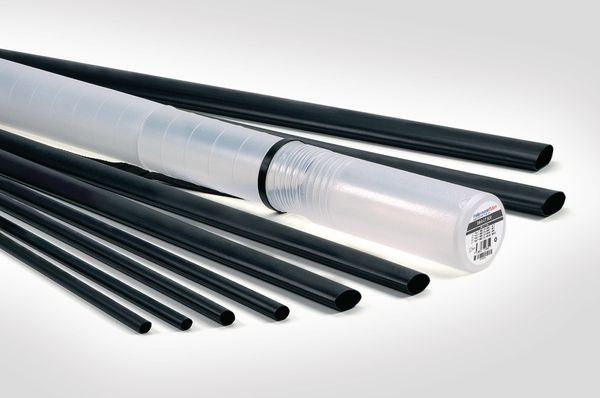

Rozmiary rur termokurczliwych

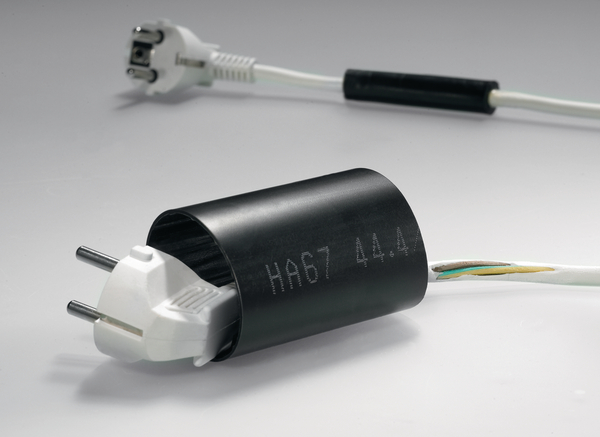

Jak dobrać odpowiedni rozmiar termokurczu?

Jak dobrać odpowiedni rozmiar termokurczu?

Rury termokurczliwe mają różne stopnie skurczu. Opisują one maksymalną zmianę średnicy podczas procesu obkurczania. Jeśli na przykład rozmiar rurki termokurczliwej zostanie zmniejszony o 50%, stopień skurczu wyniesie 2:1.

Specjalne zastosowania, takie jak na przykład montaż złączy, wymagają zastosowania rur termokurczliwych o większej średnicy i o wysokim stopniu skurczu.

Przy wyborze właściwego produktu ważną rolę odgrywa również grubość ścianki. Ogólnie rzecz biorąc, można powiedzieć, że im grubszy kabel tym większe obciążenie mechaniczne i tym większa powinna być grubość ścianki rury termokurczliwej.



Aby znaleźć odpowiednią rurkę termokurczliwą dla danego zastosowania, wypróbuj nasz kalkulator do termokurczy i kalkulator grubości ścianki.



Kalkulator do termokurczy

Kalkulator do termokurczy

Nie jesteś pewien, czy termokurczka HellermannTyton pasuje do Twojego konkretnego zastosowania? Skorzystaj z naszego kalkulatora do termokurczy. Wystarczy, że wprowadzisz parametry obiektu, na jakim ma zostać obkurczona rura termokurczliwa a kalkulator obliczy odpowiedni rozmiar materiału zgodnie z zasadą 80:20. W celu uzyskania prawidłowych rezultatów koszulka termokurczliwa powinna kurczyć się o co najmniej 20% ale nie więcej niż 80% swojego całkowitego zakresu kurczenia.

Kalkulator grubości ścianek

Kalkulator grubości ścianek

W czasie obkurczania koszulki termokurczliwej zmianie ulega zarówno jej średnica, jak i grubość ścianek. Za pomocą kalkulatora grubości ścianek możesz obliczyć teoretyczną grubość ścianki przy określonej średnicy.

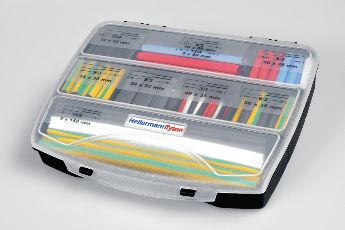

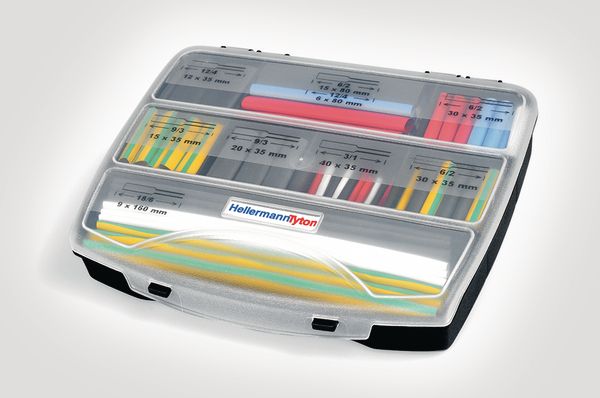

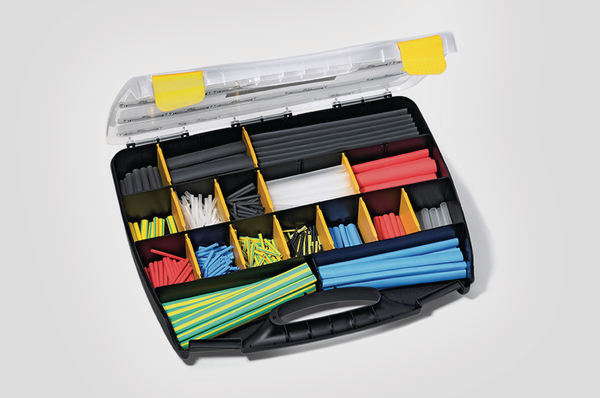

ShrinKit 321 zestaw koszulek termokurczliwych

ShrinKit 321 zestaw koszulek termokurczliwych

HellermannTyton oferuje wstępnie przycięte, cienkościenne rury termokurczliwe w poręcznych zestawach montażowych. ShrinKit 321 to 5 różnych zestawów rur termokurczliwych. Dzięki stopniowi skurczu 3:1 stanowią one idealne zamienniki dla wielu rur o różnych rozmiarach.

Wybór odpowiedniej rurki jest bardzo prosty, ponieważ każda przegródka zawiera informacje dot. średnicy i długości koszulek.

Materiał: Poliolefina

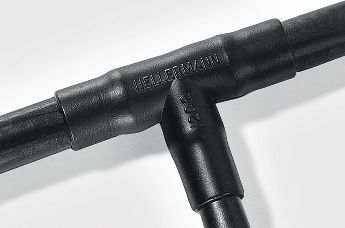

Kształtki termokurczliwe

Kształtki o wysokiej wytrzymałości dielektrycznej, mechanicznej i o doskonałej odporności

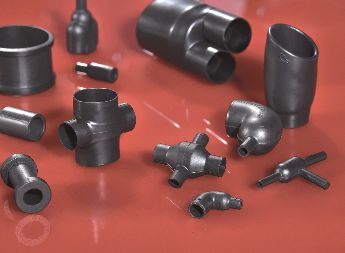

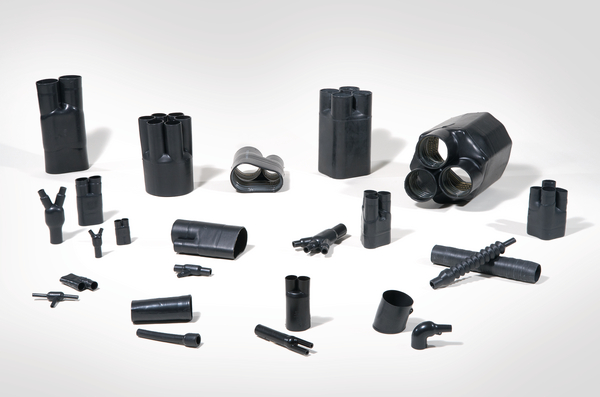

Kształtki termokurczliwe - gama produktów

Od kształtek butelkowych i kształtek palczastych, do kształtek rozdzielających typu T i kształtek kątowych - HellermannTyton oferuje szeroką gamę kształtek termokurczliwych w różnych rozmiarach i wykonanych z różnych materiałów. Kształtki te znajdują zastosowanie w wielu różnych branżach przemysłu, np. w przemyśle zbrojeniowym.

Kształtki termokurczliwe proste, z wagą

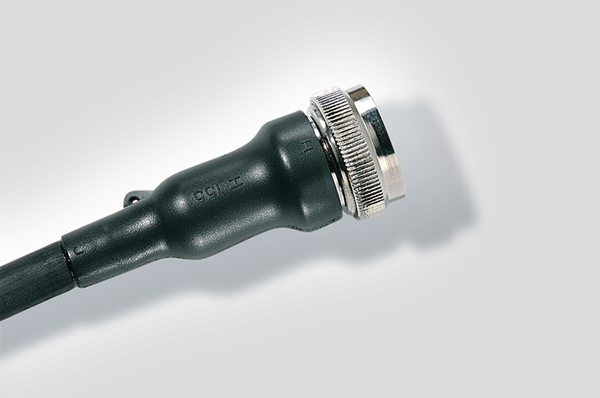

Kształtka termokurczliwa w połączeniu z adapterem wtyczki z wewnętrznym rowkiem

Kształtki serii Helashrink 150 używane są w połączeniu z adapterem wtyczki z wewnętrznym rowkiem, który zapobiegającym wyrwaniu przewodu z wtyczki. Zastosowanie dodatkowej wargi wewnętrznej zapewnia redukcję naprężeń przewodów. Ponadto seria Helashrink 150 zapewnia doskonałą ochronę przed wpływem środowiska. Kształtka butelkowa jest stosowana szczególnie w przemyśle zbrojeniowym i lotniczym.

Zobacz wszystkie kształtki butelkowe HellermannTyton tutaj.

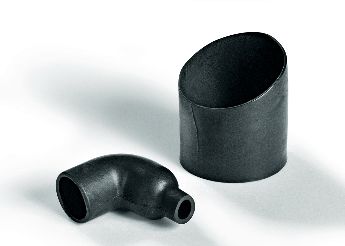

Kształtki termokurczliwe kątowe, z wagą

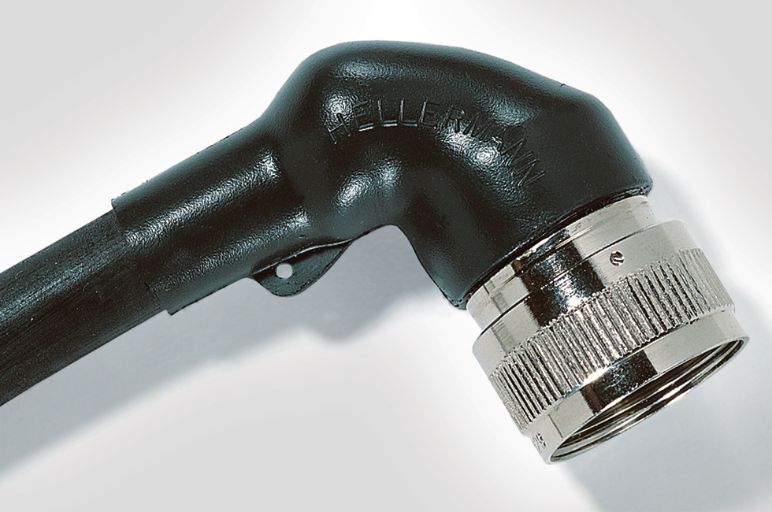

Kształtki kątowe serii Helashrink 1100 w połączeniu z z adapterem wtyczki z wewnętrznym rowkiem

Kształtki kątowe serii Helashrink 1100 używane są w połączeniu z z adapterem wtyczki z wewnętrznym rowkiem, który zapobiegającym wyrwaniu przewodu z wtyczki. Zastosowanie dodatkowej wargi wewnętrznej zapewnia redukcję naprężeń przewodów. HellermannTyton oferuje kształtki o różnych kształtach, przeznaczone do różnych zastosowań: np. kształtki kątowe 45°, kształtki rozdzielające w tym także typu T, kształtki palczaste i wiele innych.

Zobacz wszystkie kształtki kątowe HellermannTyton tutaj.

Kapturki termokurczliwe

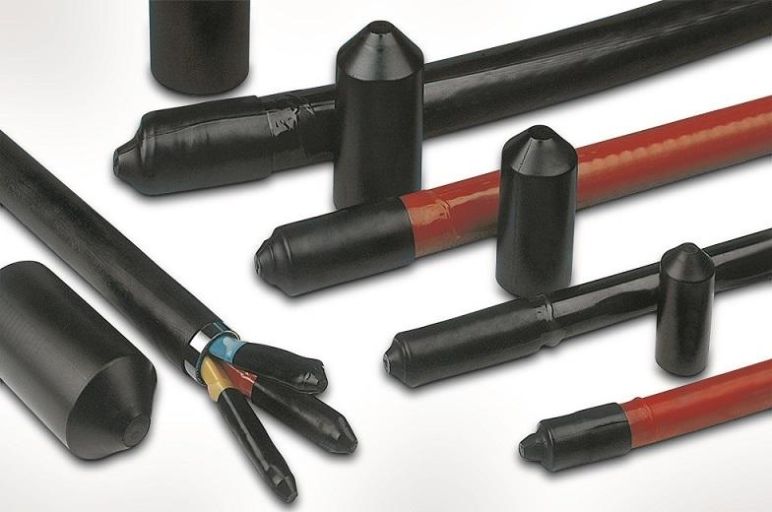

Kapturki termokurczliwe serii Helashrink 1600 z klejem do zabezpieczania końcówek kabli

Kapturki termokurczliwe serii Helashrink 1600 służą do zabezpieczania końcówek kabli podczas przechowywania i transportu. Wewnętrzna warstwa kleju zapewnia doskonałe uszczelnienie przed wilgocią. Opcjonalnie zaślepki HEK End Caps mogą być wyposażone w zawory powietrzne przystosowane do współpracy z urządzeniami zdalnego dozoru kabli ciśnieniem powietrza.

Kształtki termokurczliwe o płaskim profilu, z wargą

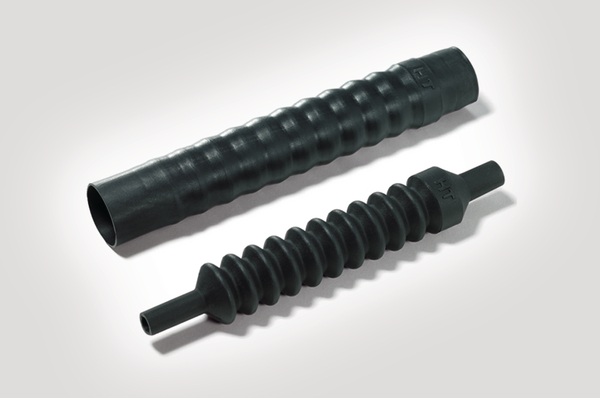

Kształtki termokurczliwe serii Helashrink 313C zapewniają redukcję naprężeń przewodów i są stosowane z wtyczkami okrągłymi.

Kształtki termokurczliwe serii Helashrink 313C zapewniają redukcję naprężeń przewodów i są stosowane z okrągłymi wtyczkami. Dzięki wewnętrznej warstwie kleju zapewniają doskonałe uszczelnienie. Elastyczne wykonanie w formie rury karbowanej pozwala na swobodne zginanie przewodu pod różnymi kątami. Seria Helashrink 313C jest stosowana w przemyśle zbrojeniowym jak i w zastosowaniach ogólnych.

Asortyment kształtek termokurczliwych HellermannTyton o płaskim profilu dostępny jest tutaj.

Czy wiesz, że HellermannTyton oferuje również wysokowydajny klej dwuskładnikowy? Klej ten ma bardzo dużą siłę klejenia i posiada znakomitą odporność na działanie większości rozpuszczalników i paliw, także w wyższych temperaturach. Jest szczególnie popularny w przypadku kształtek termokurczliwych i jest dostępny zarówno jako pojedynczy kartusz (V9500), jak i jako kompletny zestaw. W tym celu dostępny jest dodatkowo specjalny pistolet przeznaczony do aplikacji.

Dalsze informacje, przewodnik doboru odpowiednich kształtek termokurczliwych oraz kompletne portfolio produktów możesz znaleźć w naszym przewodniku dot. kształtek termokurczliwych (PDF).

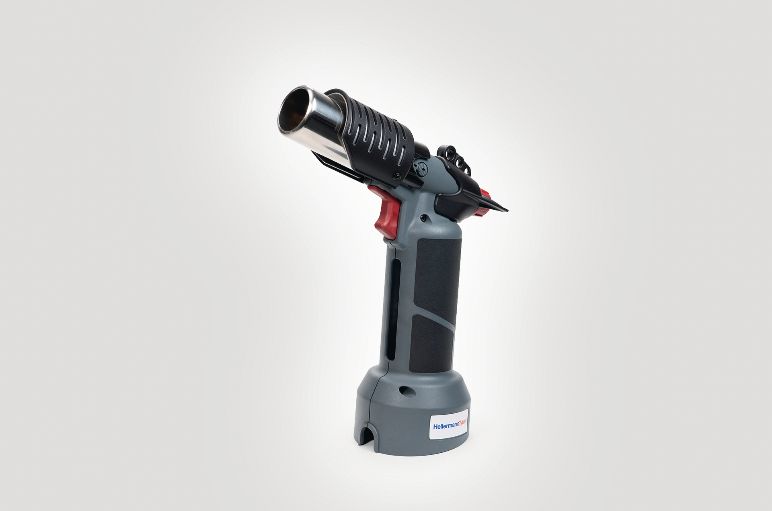

Opalarki HellermannTyton

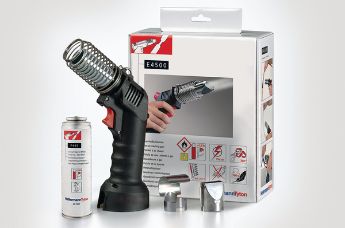

Bezprzewodowa opalarka gazowa CHG900

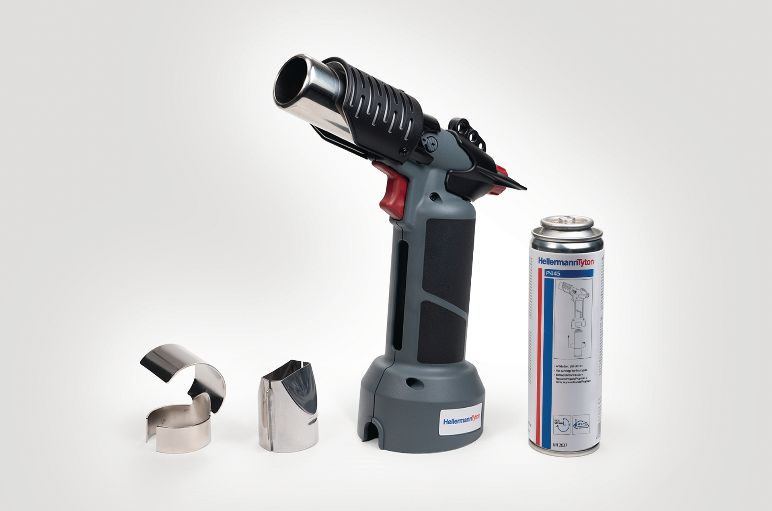

Gazowa dmuchawa gorącego powietrza

Do optymalnej obróbki rur termokurczliwych HellermannTyton oferuje gazowy pistolet grzewczy CHG900. Ta bezprzewodowa dmuchawa umożliwia autonomiczną pracę bez zasilania elektrycznego, dlatego może być stosowana w wielu różnych obszarach, w tym w miejscach znajdujących się poza siecią.

Opalarka jest stosowana przede wszystkim do prac konserwacyjnych i naprawczych w takich obszarach jak:

  • instalacje elektryczne
  • przemysł kolejowy
  • morskie parki wiatrowe

Opalarka gazowa CHG900 umożliwia łatwą pracę w zakresie 360°, w tym także pod kątem i nawet praca nad głową nie stanowi problemu. Ta bezprzewodowa dmuchawa gorącego powietrza jest bardzo prosta w obsłudze. W razie awarii zapłonu piezoelektrycznego lub dyszy gazowej, wymiany można dokonać samodzielnie i bez użycia jakichkolwiek narzędzi.

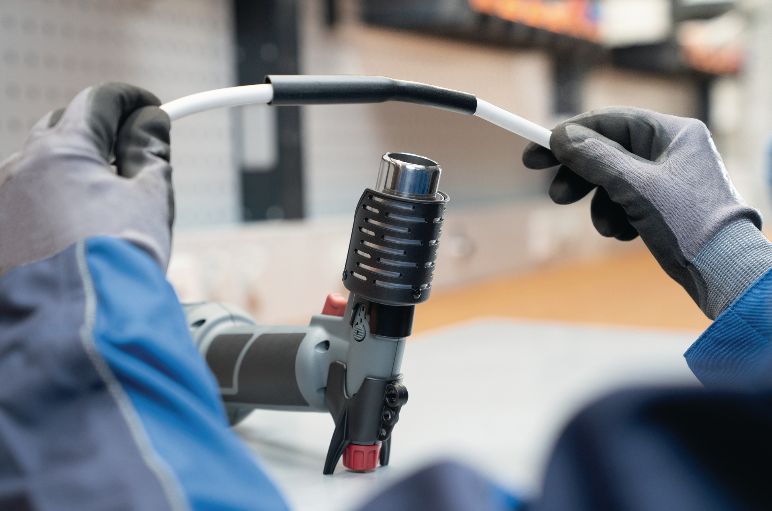

Gazowy pistolet grzewczy CHG900

Kluczowe właściwości opalarki gazowej:

  • Natychmiastowe ciepło: brak czasu koniecznego do nagrzania
  • 90-minutowy czas pracy: 3-4 razy dłuższy w porównaniu do narzędzi zasilanych akumulatorowo
  • Przyjazna dla środowiska: wkłady gazowe, w opakowaniu ze stali nierdzewnej po całkowitym opróżnieniu nadają się do recyklingu
  • Praca 360°: obsługa bez użycia rąk dzięki zintegrowanej podstawce
  • Możliwość pracy na zewnątrz: nawet w najtrudniejszych warunkach do -8°C
  • Lekka: narzędzie waży tylko 440g, a z nabojem gazowym 555g
  • Łatwa wymiana i konserwacja: brak konieczności użycia narzędzi w celu skrócenia ewentualnych przestojów

Jako alternatywę dla opalarki zasilanej gazem możesz wybrać narzędzie zasilane elektrycznie.

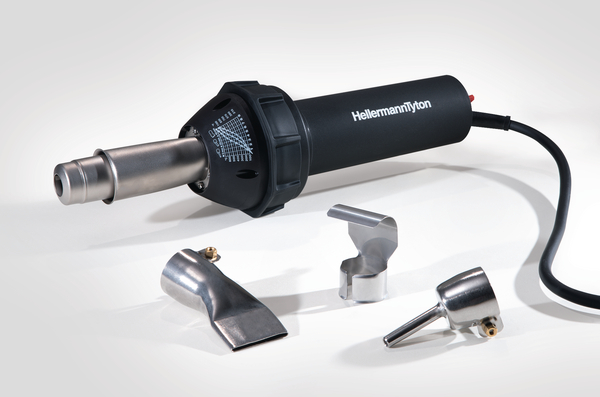

Elektryczna opalarka do termokurczy H6100 HellermannTyton

Elektryczna opalarka H6100 jest przeznaczona do cienkościennych i średniościennych rur termokurczliwych, zaślepek i kształtek. W celu uzyskania najlepszego możliwego rezultatu narzędzie jest wyposażone w 3 różne dysze.

  • Moc 1600 W
  • Ceramiczny element grzejny umożliwia pracę w temperaturach do +700°C
  • Bezpieczne użytkowanie na stole warsztatowym dzięki antypoślizgowemu, gumowemu pierścieniowi
  • Zintegrowany filtr powietrza, łatwy do czyszczenia

FAQs – Najczęściej zadawane pytania

O czym należy pamiętać przy obkurczaniu rur termokurczliwych ?

Wskazówka 1: Proces skurczania rozpocznij pośrodku długości skurczanego węża, a następnie kontynuuj jego skurczanie w obydwu przeciwległych kierunkach. W ten sposób można uniknąć powstawania pęcherzyków powietrza.

Wskazówka 2: We wszystkich wężach termokurczliwych zmniejszeniu ulega ich średnica, w niektórych zmniejsza się również ich długość. Kurczliwość wzdłużną należy wziąć pod uwagę przy cięciu węży.

Wskazówka 3: Kurczliwość wzdłużną rurki termokurczliwej można zminimalizować, ogrzewając najpierw jej oba końce, a następnie środek. Należy przy tym zwrócić uwagę na to, aby nie dopuścić do powstania pęcherzyków powietrza. Jako alternatywę dla tego rozwiązania można zastosować metodę obróbki rurki termokurczliwej polegającą na równomiernym jej obkurczaniu od jednego do drugiego jej końca.

Wskazówka 4: Kurczliwość wzdłużną rurki termokurczliwej można zminimalizować, ogrzewając najpierw jej oba końce, a następnie środek. Należy przy tym zwrócić uwagę na to, aby nie dopuścić do powstania pęcherzyków powietrza. Jako alternatywę dla tego rozwiązania można zastosować metodę obróbki rurki termokurczliwej polegającą na równomiernym jej obkurczaniu od jednego do drugiego jej końca.

Wskazówka 5: Przy obcinaniu rurki termokurczliwej należy w szczególności zwrócić uwagę na to, aby obcinane krawędzie były równe i czyste. Nieoczyszczone i postrzępione końcówki rurki termokurczliwej mogą w konsekwencji doprowadzić do jej rozwarstwienia.

Wskazówka 6: Przy wyborze rozmiaru rurki termokurczliwej bardzo ważne jest to, żeby zwrócić uwagę na zasadę „80% / 20%“. Oznacza to, że rurkę termokurczliwą należy dobrać w taki sposób, aby jej średnica mogła się skurczyć co najmniej o 20% i maksymalnie o 80%.

Odpowiedni schemat doboru rur termokurczliwych znajdziesz w naszym katalogu produktów.

Wskazówka 7: Podczas obróbki rurek termokurczliwych należy zwrócić uwagę na to, aby miejsce pracy było dobrze wentylowane.

Które parametry należy wziąć pod uwagę przy obkurczaniu rur termokurczliwych?

Grubość ścianki:
Grubość materiału powinna być podana w mm po całkowitym obkurczeniu. "Nominal" definiuje wymiary bez żadnej tolerancji.
Można rozróżnić koszulki termokurczliwe cienkościenne, średniościenne i grubościenne. Rury termokurczliwe dostępne są również w wersji z klejem i są nazywane rurami dwuściennymi.

Średnica:
W przypadku rur cienkościennych o stopniu skurczu 2:1 (rurki standardowe) średnica jest zwykle podawana w calach. 25,4 mm = 1 Cal.

Stopień skurczu:
W zależności od użytego materiału i grubości ścianki, rury termokurczliwe mogą być w różnym stopniu obkurczane. Stopień skurczu wskazuje szybkość kurczenia się produktu (tj. dostarczona średnica w stosunku do średnicy odzyskanej). Wartość ta waha się od 2:1 do 6:1. Im wyższy stosunek, tym więcej przedmiotów o różnych średnicach może zostać pokryte daną koszulką termokurczliwą. Dzięki temu potrzebna jest mniejsza ilość rur, co pomaga zmniejszyć zapasy magazynowe.

W zależności od użytego materiału i grubości ścianki, rury termokurczliwe mogą być w różnym stopniu obkurczane. Stopień skurczu wskazuje szybkość kurczenia się produktu (tj. dostarczona średnica w stosunku do średnicy odzyskanej). Wartość ta waha się od 2:1 do 6:1. Im wyższy stosunek, tym więcej przedmiotów o różnych średnicach może zostać pokryte daną koszulką termokurczliwą. Dzięki temu potrzebna jest mniejsza ilość rur, co pomaga zmniejszyć zapasy magazynowe.

Skurcz wzdłużny:
Rury termokurczliwe nie tylko kurczą się pod względem średnicy, ale również i długości. Ta zmiana wzdłużna po obkurczeniu jest wskazywana w procentach.

Minimalna temperatura obkurczania:
Nie wszystkie rury kurczą się w tej samej temperaturze. Zależy to w dużej mierze od rodzaju materiału z którego są wykonane, a także od grubości ścianki.

Temperatura pracy:
Temperatura pracy różni się w zależności od typu koszulki termokurczliwej. Jest ona zależna od związku zastosowanego dla danego typu termokurczki. Przy doborze właściwego rozmiaru zaleca się przestrzeganie zasady 80:20 opisanej powyżej.

Rury termokurczliwe stosuje się przy montażu wiązek kablowych do izolacji, identyfikacji, ochrony mechanicznej przed ścieraniem oraz zapewnienia estetycznego wyglądu.

Jakie opalarki oferuje HellermannTyton?

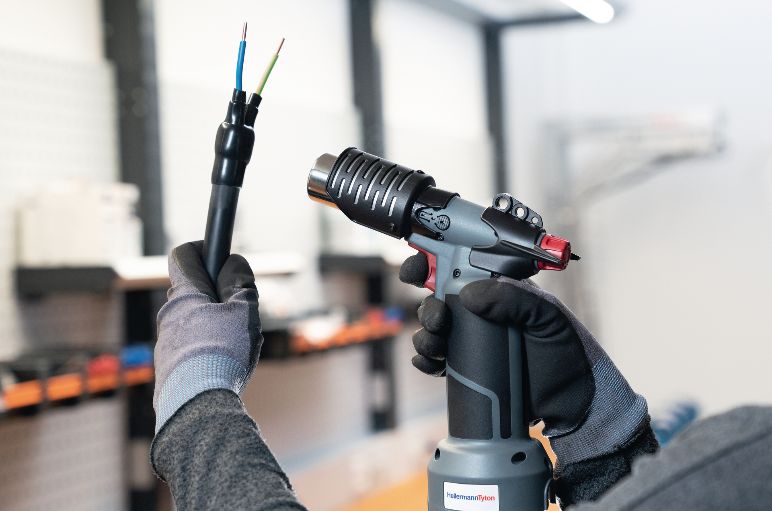

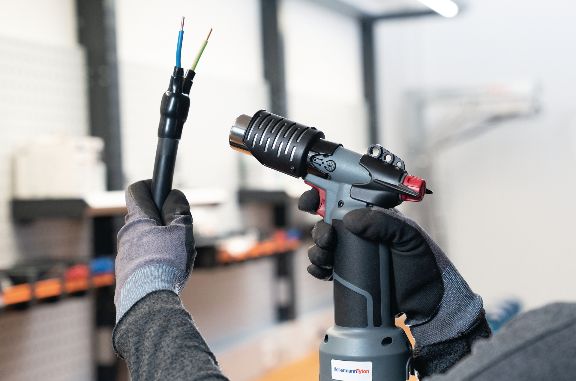

Opalarka CHG900 HellermannTyton

Pistolety na gorące powietrze są przeznaczone do obróbki szerokiej gamy produktów termokurczliwych takich jak: rury, koszulki, oznaczniki do przewodów, kształtki, kapturki, oploty, rękawy naprawcze i mufy.

HellermannTyton oferuje następujące rodzaje opalarek:

CHG900gazowa dmuchawa gorącego powietrza
H6100 - elektryczna dmuchawa gorącego powietrza

Więcej szczegółów na temat tych narzędzi znajdziesz tutaj.
